SPL
Madison

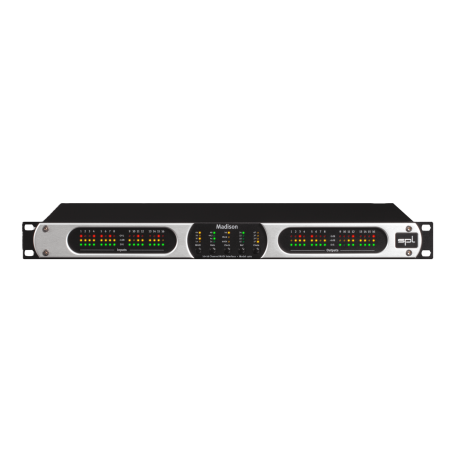

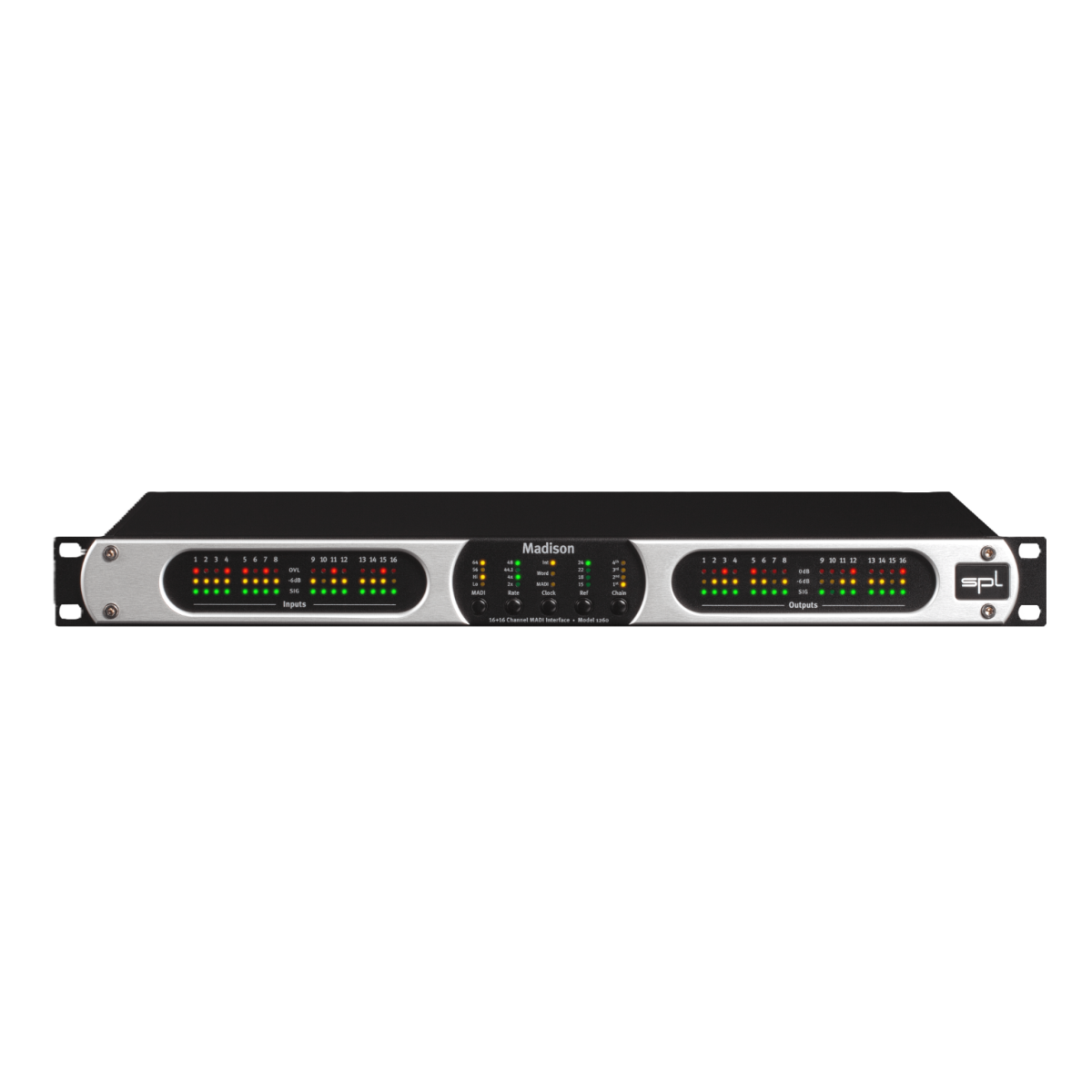

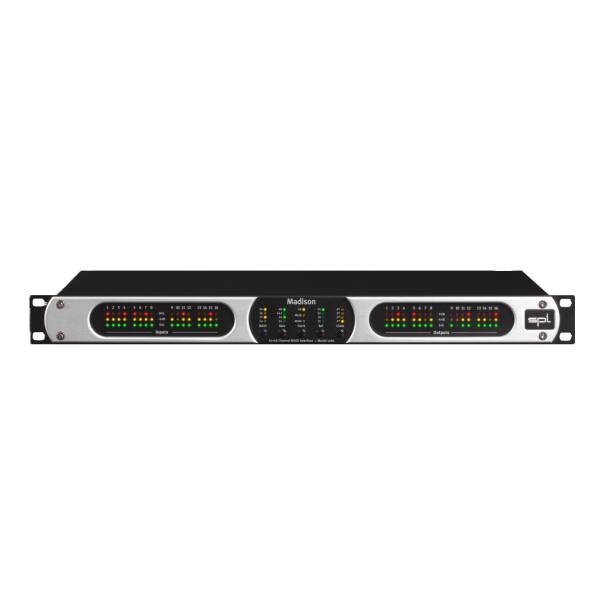

Convertisseur MADI SPL Madison

Caractéristiques SPL Madison

• Convertisseur 16 entrées et 16 sorties analogiques
• Compatible SmartMADI avec liaison en série sans routeur MADI
• Latence ultra-faible de 1 échantillon sur le port MADI
• Design fanless idéal pour les environnements silencieux

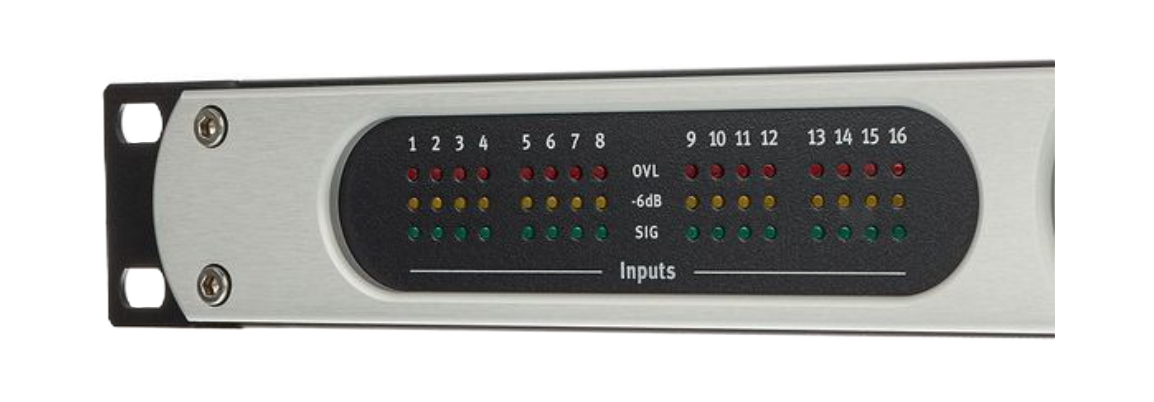

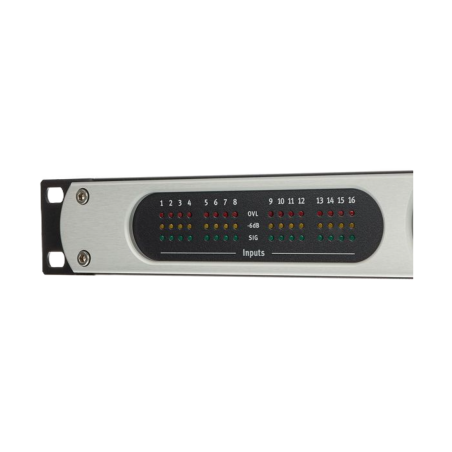

• Indicateurs de niveau par groupe de 4 canaux
• Support des modes 56 et 64 canaux
• Synchronisation flexible : MADI, Wordclock, Interne

Informations techniques SPL Madison

• Résolution : 24 bit / jusqu’à 192 kHz
• Connectique analogique : DB25 symétrique
• Entrée et sortie max : 24 dBu
• Impédance d’entrée : 20 kΩ / de sortie : 75 Ω
• Réjection mode commun : 82 dB
• Crosstalk : -110 dB à 1 kHz
• Plage dynamique : 115 dB (pondéré A)
• Consommation : jusqu’à 35 W
• Dimensions : 482 x 44 x 260 mm
• Poids net : 3,05 kg

Les points clés du Madison SPL

Interface MADI SPL Madison pour studio modulaire

Le SPL Madison est pensé pour les studios qui recherchent une connectivité MADI fiable et évolutive. Grâce à son interface MADI optique de type SC, il assure une transmission audio numérique jusqu'à 2 km, avec une latence de seulement 1 échantillon. Compatible avec les modes 56 et 64 canaux, il permet une intégration simple dans les systèmes existants.

Avec la technologie SmartMADI, le Madison peut être utilisé en chaîne avec d'autres unités SPL ou Madicon, sans nécessiter de routeur MADI. Cette solution facilite l’expansion de systèmes audio professionnels tout en garantissant une synchronisation automatique du taux d’échantillonnage via le flux MADI.

Convertisseurs AN/NA 16 canaux 24 bit haute qualité

Le SPL Madison intègre 16 convertisseurs analogique-numérique et 16 convertisseurs numérique-analogique fonctionnant jusqu’à 24 bit / 192 kHz. Cette architecture garantit une précision sonore adaptée aux environnements de production exigeants, en studio comme en live broadcast.

Les niveaux de référence ajustables (15, 18, 22 ou 24 dBu) offrent une flexibilité maximale pour s’adapter aux normes de différents équipements audio professionnels. Avec un rapport signal/bruit de -115 dBFS et une plage dynamique de 115 dB, le rendu reste clair et transparent même dans des mix complexes.

Pourquoi le SPL Madison est-il idéal en environnement silencieux ?

Le design fanless du Madison le rend particulièrement adapté aux studios d’enregistrement, régies de mastering ou salles de postproduction où le bruit est un facteur critique. Sans ventilation active, aucun bruit mécanique ne vient perturber l’écoute ou l’enregistrement.

Sa faible consommation électrique (35 W max) contribue à une dissipation thermique réduite, ce qui permet un fonctionnement stable et silencieux, même en fonctionnement prolongé.

Connectique professionnelle et synchronisation multiple

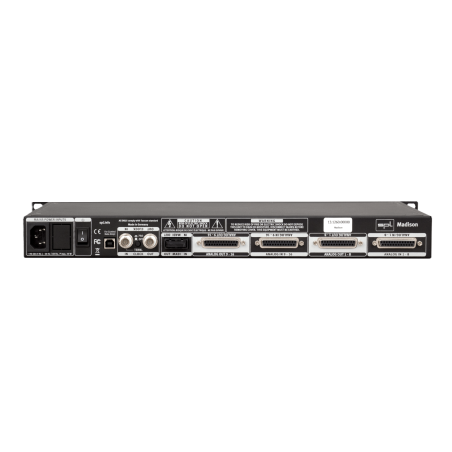

Le SPL Madison utilise des connecteurs DB25 symétriques pour les 16 entrées et 16 sorties analogiques, garantissant une transmission fiable sur des installations de grande taille. Son port Wordclock BNC et la synchronisation MADI permettent une intégration parfaite dans des environnements professionnels complexes.

En plus de la synchronisation interne, il accepte le varispeed jusqu’à ±12,5 %, idéal pour s’adapter à des horloges audio variables. Les niveaux de synchronisation sont conformes aux standards TTL et CMOS.

Comment connecter plusieurs Madison en série ?

Grâce à la technologie SmartMADI, jusqu’à quatre unités Madison peuvent être connectées en chaîne à l’aide d’un seul port Madicon relié à un ordinateur. Chaque unité se voit attribuer un Device ID unique, permettant une gestion claire dans une configuration multipoints.

Le flux MADI transmet désormais également les informations de fréquence d’échantillonnage, ce qui signifie que tous les Madison se synchronisent automatiquement sans configuration manuelle supplémentaire. Cela simplifie grandement les installations multi-convertisseurs.

Performance audio et fiabilité professionnelle

Le SPL Madison affiche des performances audio avancées : distorsion harmonique totale très basse (-102 dBFS), réponse en bande stable (22 kHz) et atténuation efficace des fréquences hors bande (100 dB). Il est optimisé pour des applications audio professionnelles nécessitant une grande précision.

Sa conception robuste, son efficacité thermique et sa compatibilité avec les normes industrielles garantissent une fiabilité à long terme pour les ingénieurs son et les installations fixes ou mobiles.

Notre avis d’expert Energyson sur Madison

En tant que technicien spécialisé dans les interfaces numériques, j’ai pu tester le SPL Madison sur plusieurs installations en studio et en tournée. Ce convertisseur se distingue par sa latence imperceptible et sa connectique robuste. L’intégration via SmartMADI est vraiment intuitive, surtout avec le Madicon. Aucun routeur MADI nécessaire, ce qui simplifie beaucoup l’architecture du système.

Comparé à d’autres modèles 16 canaux dans la même gamme, le Madison offre une excellente dynamique et un silence de fonctionnement total grâce à son design sans ventilateur. Je le recommande particulièrement pour les environnements exigeants : studios de mastering, installations broadcast ou setups mobiles de captation audio multi-pistes.

"Le SPL Madison s’intègre parfaitement dans des chaînes audio complexes tout en restant silencieux et fiable." – Julien, technicien, Energyson (interfaces audio numériques)
