Allen & Heath
ME-U

Concentrateur Allen & Heath ME-U

Caractéristiques Allen & Heath ME-U

• Distribution centralisée du signal audio vers 10 mixeurs personnels ME-1
• Alimentation électrique PoE intégrée pour chaque boitier ME-1 connecté
• Transmission de 40 sources audio indépendantes par port EtherCon
• Compatibilité native avec les consoles Allen & Heath Qu, SQ, GLD, Avantis et dLive
• Slot pour carte réseau optionnelle permettant l'extension vers Dante, MADI, Waves et EtherSound
• Mise en série possible de deux ME-U pour gérer jusqu'à 19 boitiers ME-1
• Format rackable 2U 19" adapté aux installations en régie fixe ou mobile
• Carte d'entrée ME-D fournie pour la communication avec les systèmes Qu, GLD, dLive, iLive (ACE) et AVIOM (A-Net)
• Port réseau multi-usage intégré

Informations techniques Allen & Heath ME-U

• 10 ports EtherCon RJ45 avec alimentation PoE
• Dimensions : 483 x 253 x 92 mm
• Poids : 4,60 kg
• Format rack : 2U, 19 pouces
• Carte ME-D incluse (compatibilité ACE et A-Net)
• Cartes optionnelles disponibles : MADI, Waves SG, Dante, EtherSound
• Nombre de canaux : 10
• Capacité maximale en série : 19 ME-1 avec 2 ME-U chainés
• Couleur : noir

Les points clés du ME-U Allen & Heath

Distribution audio et monitoring personnel avec le concentrateur Allen & Heath ME-U

Le concentrateur Allen & Heath ME-U constitue le coeur du système de retour personnel ME. Il centralise la distribution du signal audio vers 10 boitiers ME-1 via des ports EtherCon RJ45 intégrant l'alimentation PoE. Chaque musicien ou intervenant connecté dispose ainsi de 40 sources audio indépendantes qu'il peut mixer selon ses préférences directement depuis son boitier personnel. Cette architecture simplifie considérablement le câblage scène en regroupant alimentation et signal audio sur un seul câble réseau par poste de monitoring. Pour les configurations nécessitant davantage de points de retour, deux ME-U peuvent être mis en série afin de gérer jusqu'à 19 boitiers ME-1, offrant une couverture adaptée aux grandes formations ou aux productions scéniques complexes.

Le système de retour personnel ME a été conçu par Allen & Heath pour répondre aux exigences des environnements live professionnels. La gestion individuelle du mix de retour par chaque musicien libère l'ingénieur façade ou retour d'une tâche chronophage, tout en garantissant à chaque intervenant un confort d'écoute adapté à ses besoins. Le ME-U agit comme un hub de distribution fiable, capable de transporter un volume important de canaux audio sans dégradation. Son intégration dans un rack standard 19" en format 2U permet de l'installer dans n'importe quelle régie existante, que ce soit en configuration fixe pour un lieu de spectacle ou en rack de tournée pour des productions itinérantes.

La simplicité de déploiement est un atout majeur du ME-U. Il suffit de connecter le hub à la console compatible, puis de relier chaque boitier ME-1 par un câble réseau standard. L'alimentation PoE élimine le besoin de blocs d'alimentation individuels pour chaque poste de monitoring, réduisant le nombre de câbles et le temps d'installation. Cette approche tout-en-un facilite également la maintenance et le dépannage sur site, chaque connexion étant identifiable et centralisée au niveau du hub.

Compatibilité étendue du hub ME-U avec les consoles numériques

Le ME-U est livré avec une carte d'entrée ME-D qui assure la compatibilité native avec les consoles Allen & Heath des gammes Qu, GLD, dLive et iLive via le protocole ACE, ainsi qu'avec les systèmes AVIOM utilisant le protocole A-Net. Cette polyvalence permet d'intégrer le système de monitoring personnel dans des environnements techniques variés sans investissement supplémentaire dès la première utilisation. Les ingénieurs du son travaillant avec un parc de consoles Allen & Heath bénéficient ainsi d'une interopérabilité immédiate entre leur console de mixage et le système de retour scène, sans configuration réseau complexe.

Pour les installations utilisant des consoles d'autres fabricants ou des infrastructures réseau audio spécifiques, le ME-U dispose d'un slot pour carte réseau optionnelle. Les cartes disponibles couvrent les principaux protocoles du marché : Dante pour les réseaux audio sur IP, MADI pour les liaisons multipistes haut débit, Waves SG pour l'intégration avec le système Waves SoundGrid, et EtherSound pour les réseaux audio temps réel. Cette modularité fait du ME-U un hub de monitoring compatible avec la quasi-totalité des consoles numériques professionnelles, indépendamment du fabricant ou du protocole réseau utilisé.

Le port réseau multi-usage intégré offre une flexibilité supplémentaire pour les configurations avancées. Cette connectivité étendue positionne le ME-U comme une solution pérenne, capable de s'adapter à l'évolution des infrastructures réseau audio d'un lieu de spectacle, d'un studio ou d'une société de prestation. La possibilité de changer de carte réseau sans remplacer le hub protège l'investissement initial et accompagne les transitions technologiques.

Format rackable et intégration du Allen & Heath ME-U en régie

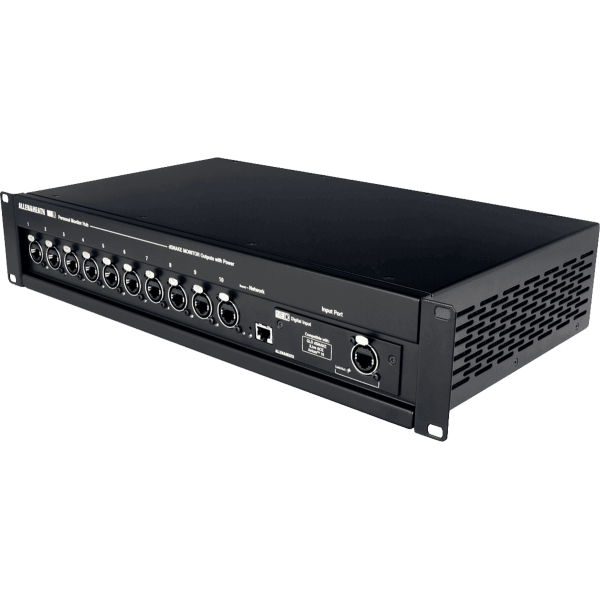

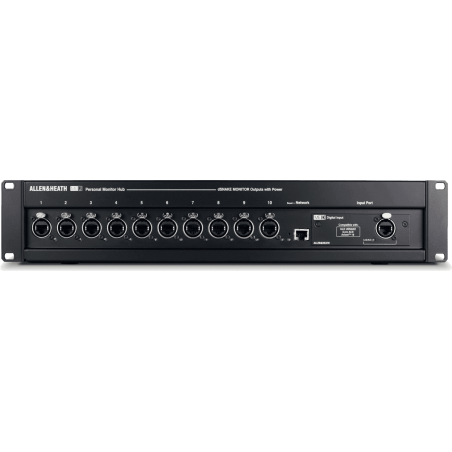

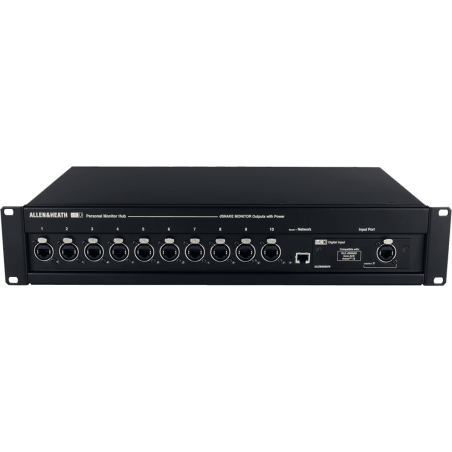

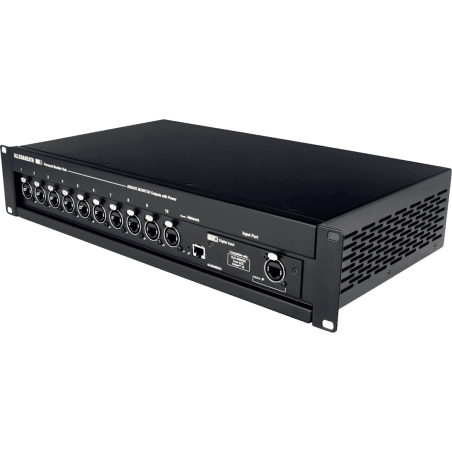

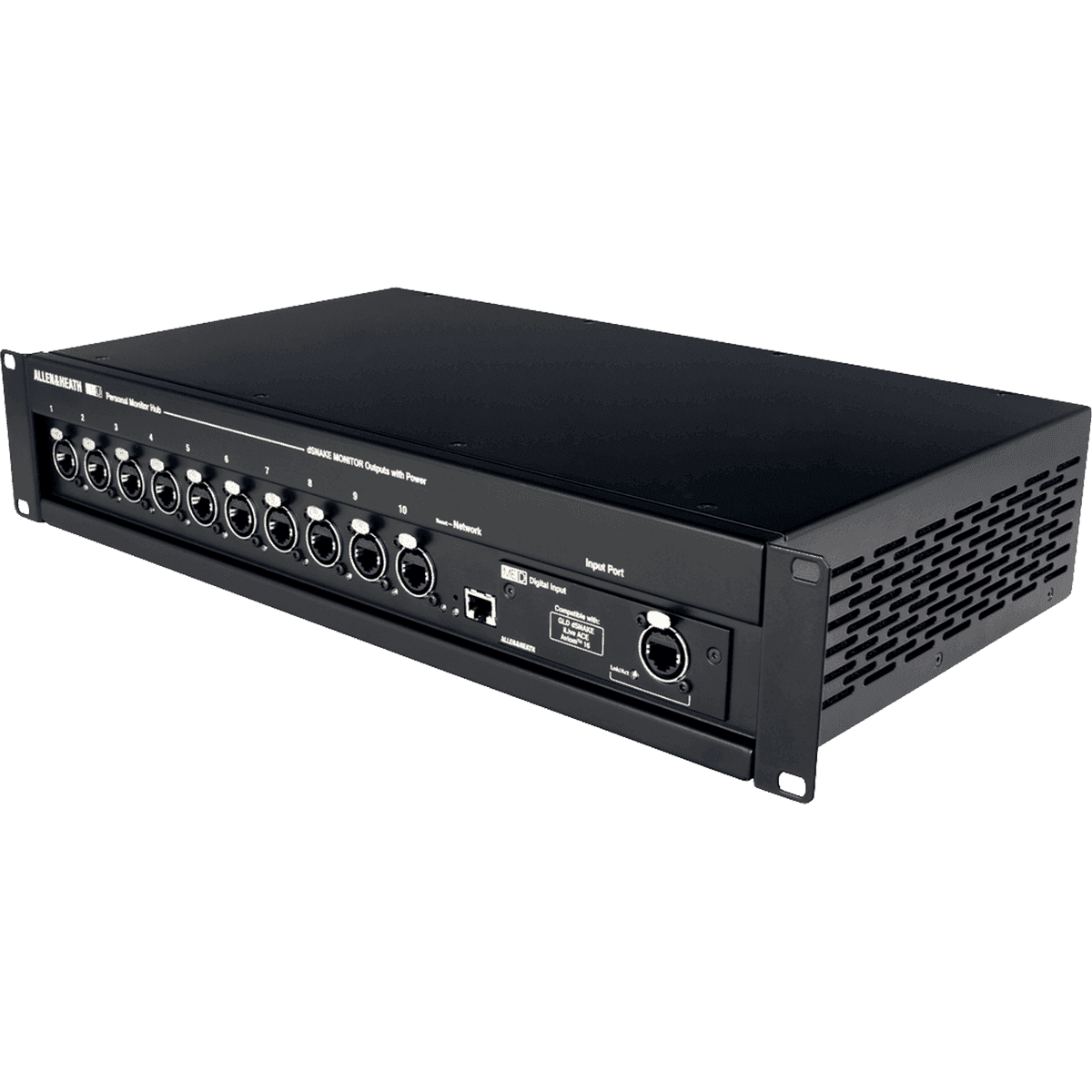

Le ME-U adopte un format rack standard 19 pouces en 2 unités de hauteur, avec des dimensions de 483 x 253 x 92 mm et un poids de 4,60 kg. Ces proportions permettent une intégration dans tous les racks professionnels normalisés, qu'il s'agisse de baies fixes en régie ou de flight cases de tournée. La face avant regroupe les 10 ports EtherCon pour un accès rapide aux connexions, tandis que le panneau arrière accueille la connectique d'entrée réseau audio. Cette disposition facilite le câblage et la maintenance, même dans des configurations denses où l'espace est limité.

Le poids contenu de 4,60 kg rend le ME-U facile à transporter et à manipuler lors des montages et démontages. Pour les prestataires événementiels et les techniciens en tournée, cette légèreté combinée à la robustesse du chassis métallique assure une fiabilité dans les conditions d'utilisation exigeantes du spectacle vivant. Le format 2U laisse suffisamment d'espace en rack pour ventiler correctement l'unité tout en restant compact pour les configurations mobiles.

Mise en série et évolutivité du système de monitoring ME-U Allen & Heath

Le ME-U permet la mise en série de deux unités, portant la capacité totale du système à 19 boitiers ME-1 sur une seule chaine. Cette évolutivité répond aux besoins des grandes formations musicales, des productions théâtrales ou des événements nécessitant de nombreux postes de retour individuels. La connexion en série s'effectue simplement entre les deux hubs, sans équipement réseau supplémentaire, conservant la simplicité de déploiement caractéristique du système ME. Chaque ME-1 connecté continue de recevoir ses 40 sources audio et son alimentation PoE, garantissant une expérience identique quel que soit le nombre de postes déployés.

Cette capacité d'extension fait du ME-U une solution adaptée aussi bien aux petites configurations de 2 ou 3 musiciens qu'aux déploiements importants dépassant la dizaine d'intervenants. L'investissement peut être progressif : un premier ME-U couvre les besoins initiaux, et un second peut être ajouté ultérieurement lorsque le nombre de postes de monitoring augmente. Cette approche modulaire protège l'investissement et permet d'adapter le système aux contraintes budgétaires des structures de toutes tailles, des petites salles de spectacle aux grands complexes événementiels.

Pourquoi choisir le concentrateur ME-U Allen & Heath pour le monitoring de scène ?

Le choix du ME-U comme hub de monitoring personnel repose sur plusieurs critères techniques et pratiques. La centralisation de la distribution audio et de l'alimentation PoE sur un seul appareil réduit la complexité du câblage scène et diminue les points de défaillance potentiels. La compatibilité avec les consoles Allen & Heath via la carte ME-D incluse garantit une mise en oeuvre rapide sans coût supplémentaire. Le slot pour carte réseau optionnelle ouvre le système à d'autres écosystèmes numériques, évitant l'enfermement technologique. Cette polyvalence en fait un choix pertinent pour les prestataires travaillant avec des parcs matériels variés ou pour les lieux accueillant des productions techniques différentes.

Le système de retour personnel ME permet à chaque musicien de contrôler son mix de retour de manière autonome, sans solliciter l'ingénieur retour. Ce fonctionnement améliore la satisfaction des artistes tout en simplifiant le travail technique. Le ME-U, en tant que hub central, garantit la distribution fiable du signal vers chaque poste, contribuant à la qualité globale du monitoring de scène. Pour les structures recherchant une solution professionnelle, évolutive et compatible avec les standards du marché, le ME-U constitue un investissement cohérent et durable.

Comment connecter et configurer le hub ME-U Allen & Heath avec une console numérique ?

La connexion du ME-U à une console Allen & Heath compatible (Qu, SQ, GLD, Avantis, dLive) s'effectue via la carte ME-D fournie avec l'appareil. Il suffit d'installer la carte dans le slot prévu, puis de relier le ME-U à la console par un câble réseau. La console reconnait automatiquement le hub et les boitiers ME-1 connectés aux 10 ports EtherCon. Chaque musicien peut alors configurer son mix de retour directement depuis son boitier personnel en sélectionnant et dosant les 40 sources audio disponibles. Aucune configuration réseau avancée n'est requise pour cette utilisation standard.

Pour les consoles tierces, la procédure implique l'installation d'une carte réseau optionnelle (Dante, MADI, Waves SG ou EtherSound) dans le slot dédié du ME-U. Une fois la carte installée, le hub s'intègre dans le réseau audio existant et reçoit les flux depuis la console via le protocole choisi. La configuration réseau dépend alors du protocole utilisé et suit les procédures standard de chaque technologie. Le port réseau multi-usage du ME-U offre des options supplémentaires pour les configurations complexes nécessitant une gestion réseau spécifique.

Notre avis d'expert Energyson sur le ME-U

Le ME-U Allen & Heath se distingue par sa robustesse de construction et sa simplicité de mise en oeuvre. En régie, la connexion est immédiate avec les consoles Allen & Heath grâce à la carte ME-D fournie, ce qui évite tout investissement supplémentaire pour démarrer. La qualité des connecteurs EtherCon garantit des connexions fiables même après de nombreux branchements et débranchements en conditions de tournée. Face au Behringer P16-D, qui propose un système similaire à moindre coût, le ME-U se démarque par la transmission de 40 sources audio par port contre 16 pour le P16-D, et par la possibilité d'extension via les cartes réseau optionnelles Dante ou MADI, offrant une compatibilité bien plus large avec les consoles du marché.

Nous recommandons le ME-U aux ingénieurs du son et prestataires événementiels travaillant régulièrement avec des consoles Allen & Heath ou évoluant dans des environnements multi-marques grâce au slot de carte optionnelle. Pour les petites formations de 2 à 5 musiciens, un seul ME-U couvre largement les besoins avec une marge de croissance confortable. Les productions de grande envergure apprécieront la possibilité de chainer deux unités pour atteindre 19 postes de monitoring. Ce hub convient particulièrement aux techniciens recherchant une solution de retour scène professionnelle, évolutive et compatible avec les standards réseau audio actuels, aussi bien en installation fixe qu'en prestation mobile.

"Le ME-U simplifie considérablement la gestion des retours scène, surtout en tournée où la rapidité de mise en place est essentielle." – Nicolas, technicien son, Energyson (monitoring et retours de scène)
