Algam Audio
MPR-604DAB

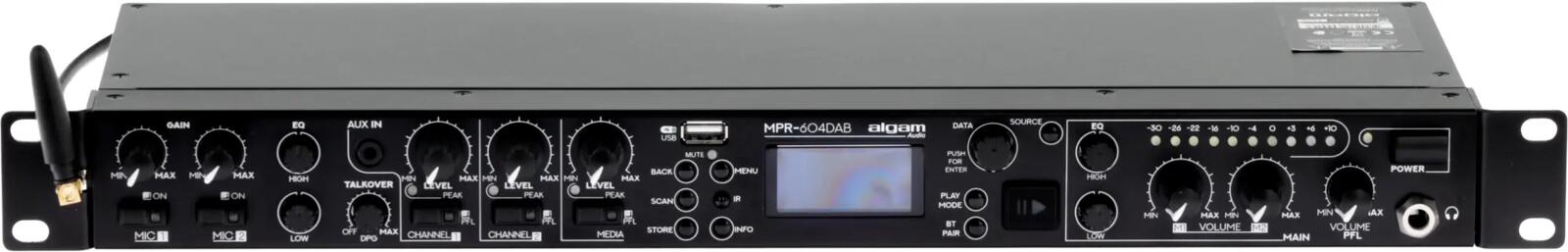

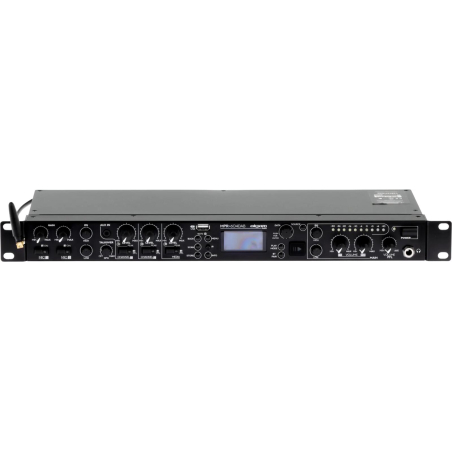

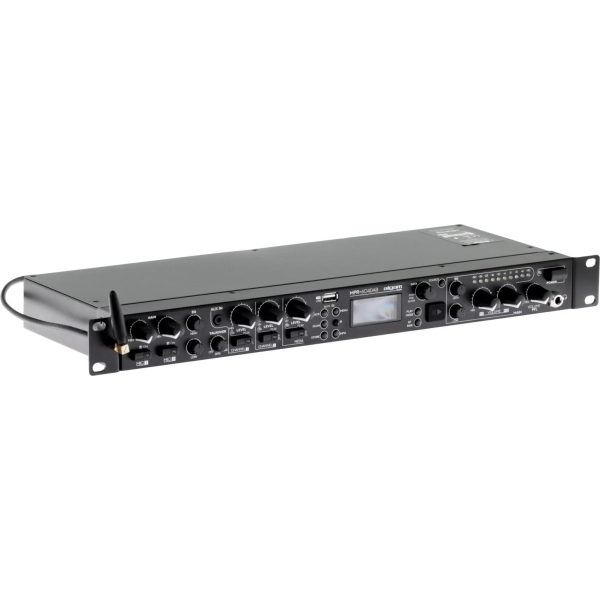

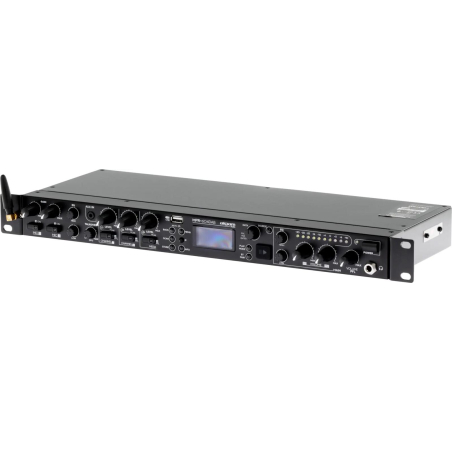

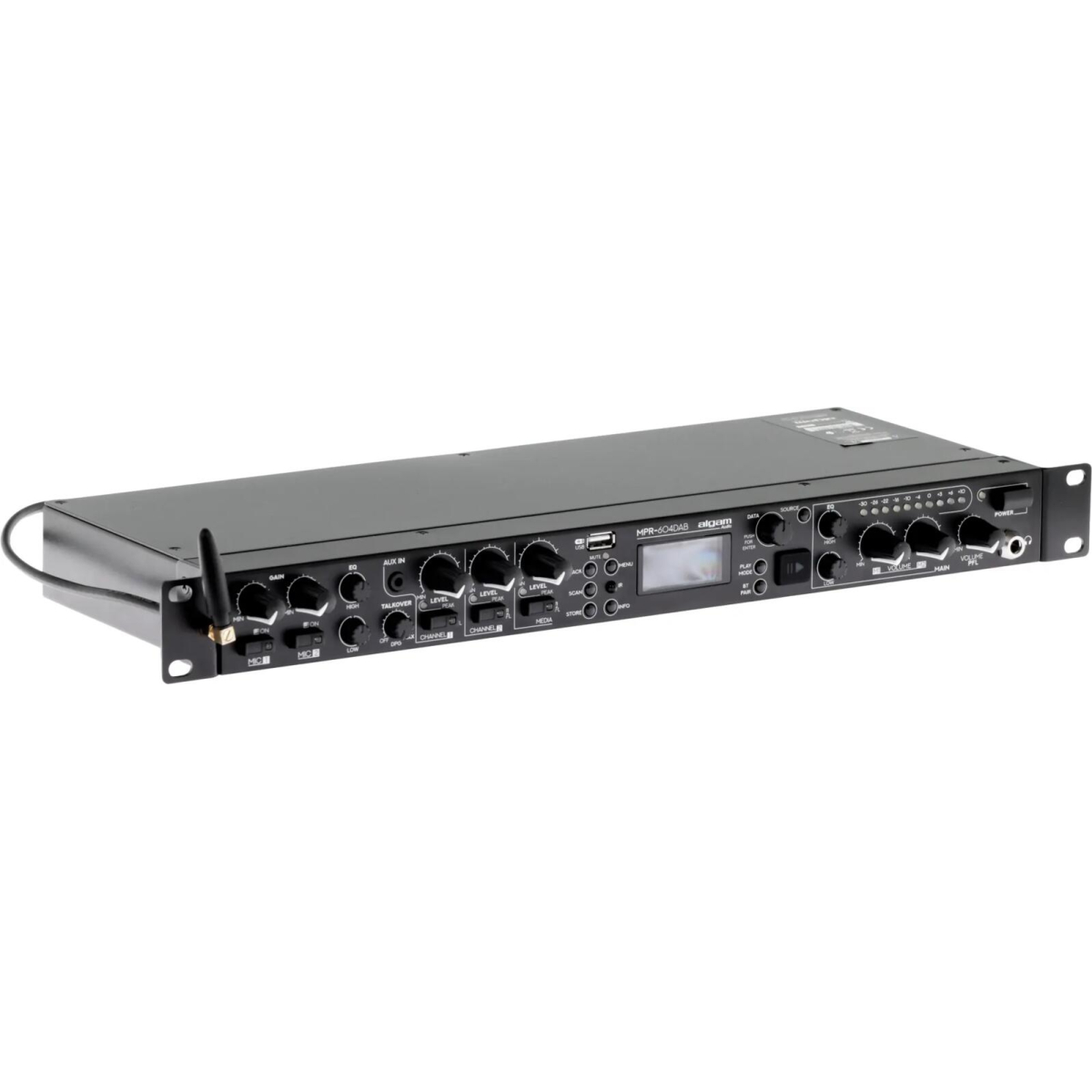

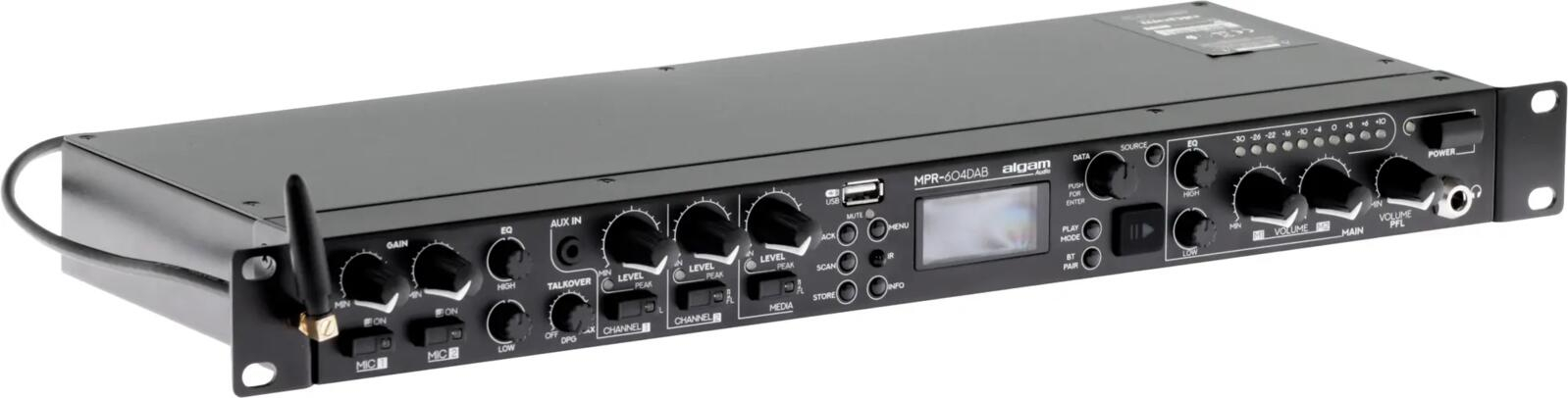

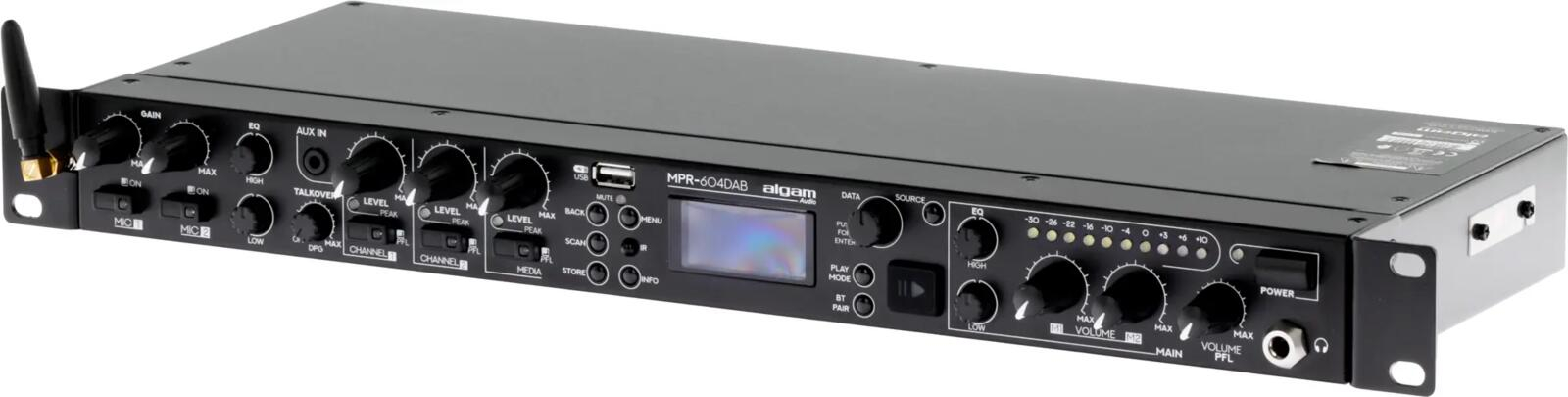

Mixeur multimédia Algam Audio MPR-604DAB

Caractéristiques Algam Audio MPR-604DAB

• Section de mixage complète réunissant 2 canaux ligne, 2 entrées micro et un lecteur de médias intégré
• Entrée auxiliaire mini-jack 3,5 mm en façade, prioritaire sur les entrées RCA du canal 1 dès le branchement d'une source
• Fonction Talkover avec niveau d'atténuation et seuil de déclenchement réglables pour passer une annonce micro en priorité
• Égalisation 2 bandes graves et aigus de ±12 dB sur les entrées micro et sur la sortie principale 1
• Sortie principale 2 avec sommateur mono, filtre passe-haut 100 Hz et correcteur de tonalité, adaptée aux enceintes d'ambiance et haut-parleurs de plafond
• Réglage de niveau maximal propre à chaque sortie principale pour s'adapter au système connecté
• Lecteur USB avec lecture unique, lecture de tous les titres, boucle d'un titre, boucle de tous les titres et lecture aléatoire
• Réception Bluetooth de la musique d'un smartphone ou d'une tablette
• Tuners FM et DAB+ avec scan automatique, recherche manuelle et mémorisation de presets
• Entrée d'urgence prioritaire coupant les sources pour diffuser le message d'alerte sur les deux sorties principales
• Fonction Output Mute pour couper les sorties principales par fermeture d'un contact externe

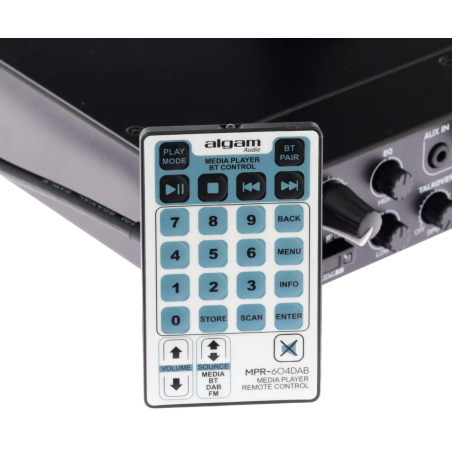

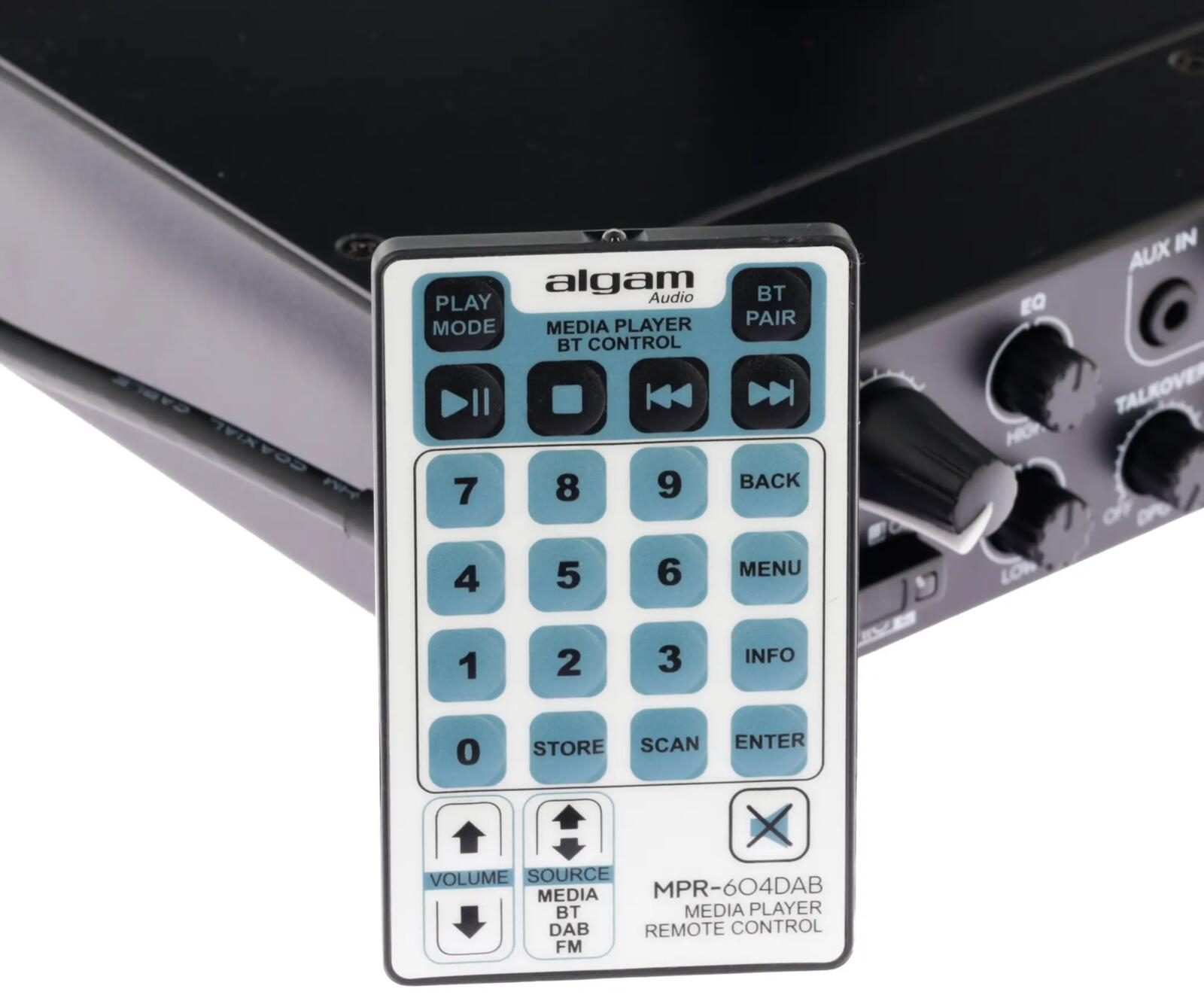

• Télécommande infrarouge fournie pour piloter le mixeur et rappeler les presets radio à distance
• Écran en façade, navigation par molette et menu disponible en 11 langues
• Sortie casque avec écoute pré-fader PFL pour contrôler les sources avant diffusion
• Format rackable 1U et kit de montage déporté de l'antenne fourni pour une installation en baie
• Construction robuste et connecteurs fiables pensés pour une utilisation intensive

Informations techniques Algam Audio MPR-604DAB

• Catégorie : mixeur multimédia
• Couleur : noir
• Nombre de canaux : 6
• Nombre de préamplificateurs micro : 2
• Entrées ligne : 2 canaux RCA stéréo avec réglage de gain en face arrière, niveau en façade, LED de crête et PFL par canal
• Entrée auxiliaire : 1 mini-jack 3,5 mm en façade à commutation automatique, remplace l'entrée RCA du canal 1
• Entrées micro : 2 jacks 6,35 mm symétriques pour microphones dynamiques, interrupteur ON/OFF par micro
• Alimentation fantôme : non
• Contrôles micro : gain par entrée, égalisation 2 bandes partagée graves et aigus ±12 dB, niveau d'atténuation et seuil du Talkover
• Lecteur de médias : port USB en façade, niveau réglable par le potentiomètre Media
• Formats lus : MP3 et WAV en 16, 24 et 32 bits, 44,1, 48 et 96 kHz
• Support USB : clé de 16 Go maximum, FAT32, 2000 fichiers maximum, un seul niveau de dossiers
• Mode FM : scan automatique et mémorisation de presets
• Mode DAB/DAB+ : scan complet ou recherche manuelle, DRC, mémorisation de presets, affichage des informations de la station
• Mode Bluetooth : un seul appareil appairé à la fois, antenne fournie
• Sortie principale 1 : jacks 6,35 mm symétriques L/R, RCA asymétriques, Eurobloc symétrique, niveau maximal, volume individuel, égalisation 2 bandes ±12 dB
• Sortie principale 2 : jacks 6,35 mm symétriques L/R, RCA asymétriques, Eurobloc symétrique, niveau maximal, volume individuel, sommateur mono, filtre passe-haut 100 Hz, correcteur de tonalité
• Sortie enregistrement : RCA asymétriques sans contrôle de volume
• Sortie casque : jack 6,35 mm stéréo avec niveau dédié et écoute PFL des canaux 1 et 2 et de la source Media
• Entrée d'urgence : Eurobloc, niveau du signal d'urgence réglable
• Output Mute : Eurobloc, coupure des sorties principales par contact externe hors signal d'urgence
• Cavalier interne sur PCB : micros coupés par défaut ou maintenus actifs pendant un signal d'urgence
• Indicateur de niveau de la sortie principale 1 : 10 LEDs de -30 à +10
• Affichage : écran LCD, navigation par molette, menu en 11 langues
• Interrupteur Power avec LED d'état
• Rapport signal sur bruit en ligne : > 82 dB
• Atténuation diaphonique en ligne : > 65 dB
• Distorsion harmonique totale en ligne : < 0,05 %
• Réponse en fréquence : 20 Hz à 20 kHz
• Alimentation : 230 V~ ou 115 V~ par sélecteur
• Consommation maximale : 18 W
• Dimensions : 482,6 x 44,5 x 152 mm, largeur de 427 mm sans les équerres de rack
• Poids : 2,6 kg
• Format : rackable 1U

Les points clés du MPR-604DAB Algam Audio

Section de mixage du mixeur multimédia Algam Audio MPR-604DAB

Le mixeur multimédia Algam Audio MPR-604DAB propose une section de mixage analogique complète, pensée pour la sonorisation d'installations fixes. Il dispose de 2 canaux ligne au format RCA stéréo, chacun doté d'un réglage de gain en face arrière, d'un niveau dédié en façade, d'une LED de crête et d'une écoute PFL. Le canal 1 intègre en plus une entrée auxiliaire mini-jack 3,5 mm en façade, qui prend automatiquement la priorité sur les entrées RCA dès qu'une fiche est insérée. Cette commutation automatique permet de brancher rapidement un ordinateur portable ou un baladeur sans toucher au câblage arrière, un vrai gain de temps lors d'une réunion ou d'un événement ponctuel.

Les 2 entrées micro au format jack 6,35 mm symétrique accueillent des microphones dynamiques, chacune avec son propre réglage de gain et son interrupteur ON/OFF. L'appareil ne fournit pas d'alimentation fantôme, ce qui oriente le choix vers des micros dynamiques de pupitre, de présentation ou à main. Une égalisation 2 bandes commune aux deux micros, avec réglage des graves et des aigus sur ±12 dB, permet d'améliorer l'intelligibilité de la voix selon l'acoustique de la salle. La fonction Talkover, également partagée, atténue la musique ou les annonces en cours dès que la voix dépasse le seuil de déclenchement, avec un niveau d'atténuation lui aussi ajustable.

Toutes ces sources sont routées vers 2 sorties principales indépendantes, disponibles chacune sur jacks 6,35 mm symétriques, RCA asymétriques et Eurobloc symétrique. La sortie principale 1 bénéficie d'une égalisation graves et aigus de ±12 dB, tandis que la sortie principale 2 offre un sommateur mono, un filtre passe-haut à 100 Hz et un correcteur de tonalité, idéaux pour alimenter des enceintes d'ambiance ou des haut-parleurs de plafond. Un réglage de niveau maximal sur chaque sortie protège l'amplification connectée. Avec un rapport signal sur bruit supérieur à 82 dB et une distorsion inférieure à 0,05 %, ce mixeur Algam Audio assure une diffusion propre sur toute la bande de 20 Hz à 20 kHz.

Sources intégrées USB, Bluetooth, FM et DAB+ du MPR-604DAB Algam Audio

Le MPR-604DAB Algam Audio embarque un lecteur de médias accessible par le port USB en façade, dont le niveau se règle directement par le potentiomètre Media. Il lit les fichiers MP3 et WAV en 16, 24 et 32 bits, à 44,1, 48 ou 96 kHz, stockés sur une clé USB de 16 Go maximum formatée en FAT32. Jusqu'à 2000 fichiers sont pris en charge, organisés sur un seul niveau de dossiers. Les modes lecture unique, lecture de tous les titres, boucle d'un titre, boucle de tous les titres et lecture aléatoire permettent de programmer une musique d'ambiance continue dans une boutique, un hall d'hôtel ou une salle d'attente, sans ordinateur ni lecteur externe.

La réception Bluetooth complète cette offre multimédia en diffusant la musique d'un smartphone ou d'une tablette appairé, un seul appareil à la fois, grâce à l'antenne fournie. Cette connexion sans fil est pratique pour un intervenant qui souhaite lancer une playlist personnelle ou un support audio lors d'une présentation. Le mixeur intègre également un tuner FM et un tuner DAB/DAB+, deux sources radio directement exploitables pour une diffusion d'information ou de divertissement. Le contenu radio numérique DAB+ apporte un affichage des informations de la station sur l'écran LCD ainsi qu'une fonction DRC pour maîtriser la dynamique du programme diffusé.

Les stations FM se trouvent par scan automatique, tandis que le mode DAB+ propose un scan complet ou une recherche manuelle. Dans les deux cas, les stations favorites peuvent être mémorisées en presets puis rappelées rapidement depuis la façade ou depuis la télécommande infrarouge incluse. La navigation se fait par molette, avec un menu disponible en 11 langues, ce qui facilite la prise en main par des équipes variées. Cette réunion de sources dans un seul appareil rackable réduit le nombre d'équipements à installer et à câbler, simplifie la maintenance et offre à l'exploitant une solution de sonorisation multimédia cohérente et fiable au quotidien.

Pourquoi le mixeur Algam Audio MPR-604DAB est-il adapté aux espaces accueillant du public ?

Le mixeur Algam Audio MPR-604DAB intègre une entrée d'urgence dédiée sur connecteur Eurobloc, pensée pour les lieux accueillant du public. Dès qu'un signal est détecté sur cette entrée, toutes les sources sont coupées sur les sorties principales 1 et 2, et le message d'alerte est diffusé en priorité. Le niveau de ce signal d'urgence est réglable afin de l'adapter à l'installation existante. Cette logique de priorité automatique garantit que l'information de sécurité ne sera jamais couverte par la musique d'ambiance, la radio ou une annonce en cours, un point essentiel dans une école, un hôtel, un lieu de culte ou un commerce.

Un cavalier interne situé sur le circuit imprimé permet de choisir le comportement des microphones pendant la diffusion d'urgence. Par défaut, les micros sont coupés, mais ils peuvent être maintenus actifs si le personnel doit compléter le message par des consignes vocales. La fonction Output Mute ajoute une autre possibilité de contrôle : la fermeture d'un contact externe sur Eurobloc coupe les sorties principales, hors signal d'urgence. Cette entrée peut ainsi être reliée à un équipement de gestion du bâtiment ou à un interrupteur dédié, pour suspendre la diffusion sans intervenir sur les réglages du mixeur.

Au quotidien, la fonction Talkover facilite le travail des équipes d'accueil. Lorsqu'une annonce micro est passée, la musique ou les autres sources sont automatiquement atténuées, selon un niveau et un seuil de déclenchement ajustables, sans manipulation de potentiomètre. L'annonce reste claire et compréhensible, puis l'ambiance sonore reprend son niveau normal. Associées à la sortie principale 2 et à son filtre passe-haut 100 Hz, ces fonctions de priorité font du MPR-604DAB un outil cohérent pour la sonorisation de zones publiques. Les conseillers Energyson accompagnent les installateurs dans le choix et le paramétrage de ces fonctions selon chaque configuration de site.

Comment installer le mixeur multimédia Algam Audio MPR-604DAB en rack 1U ?

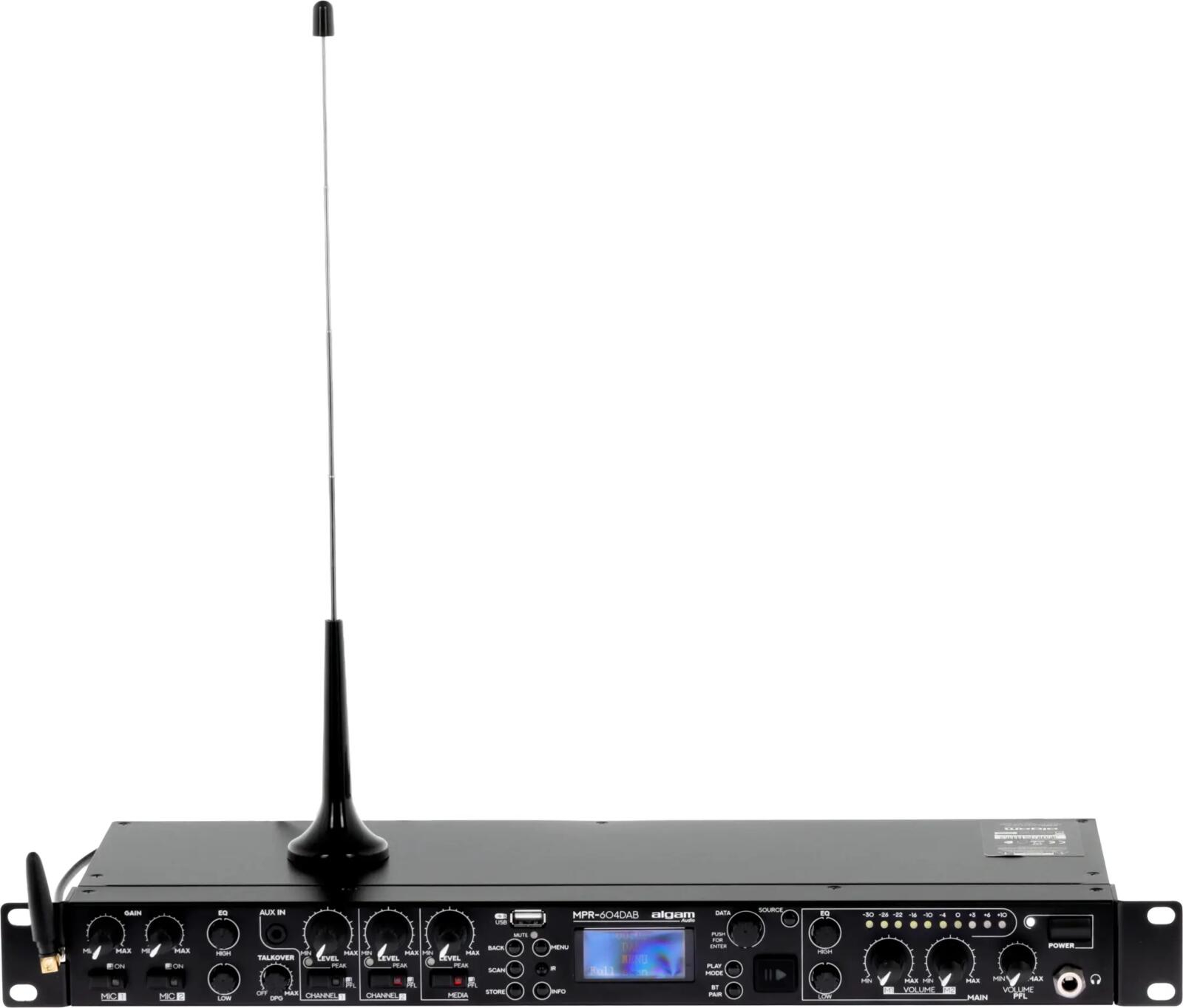

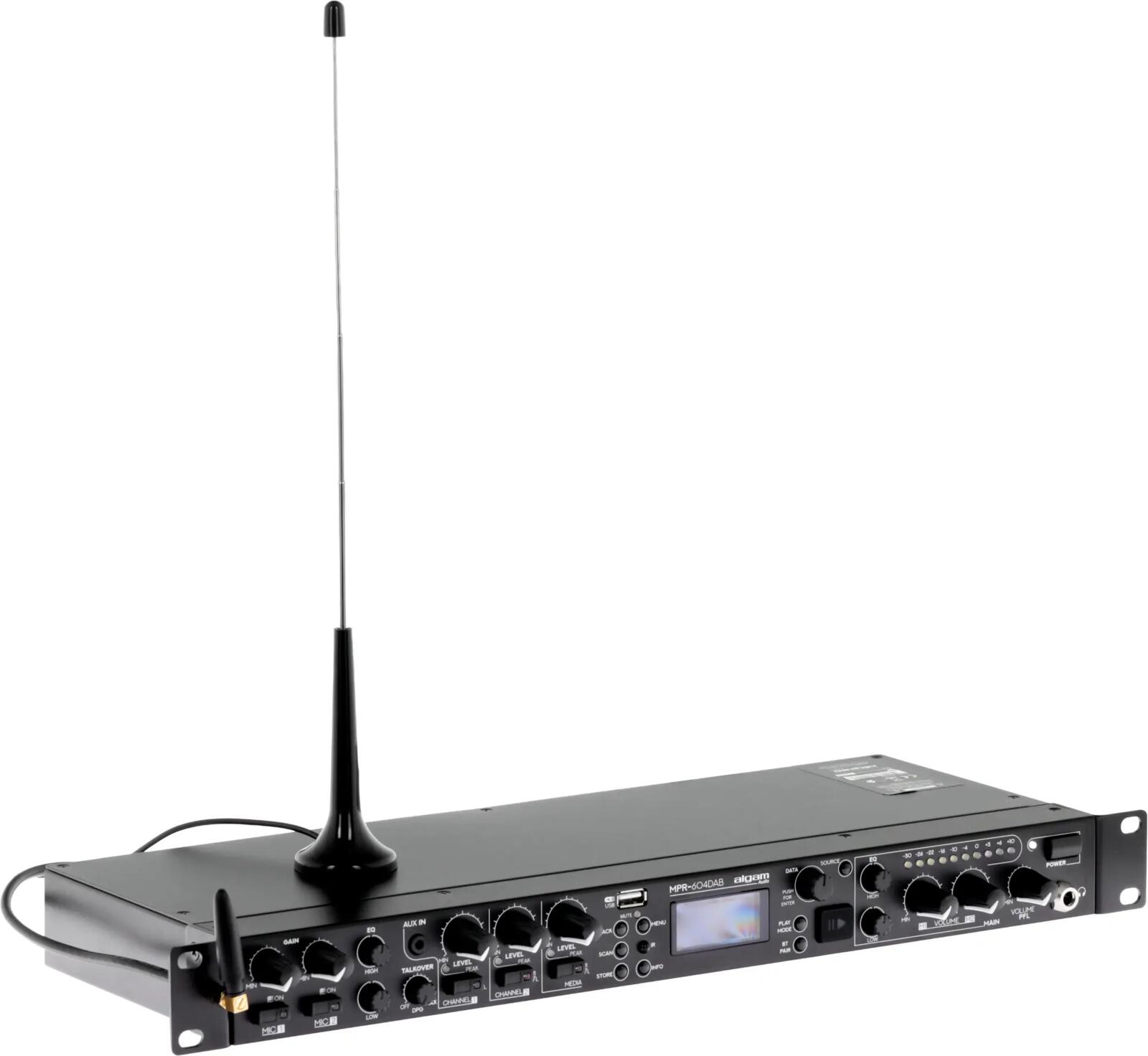

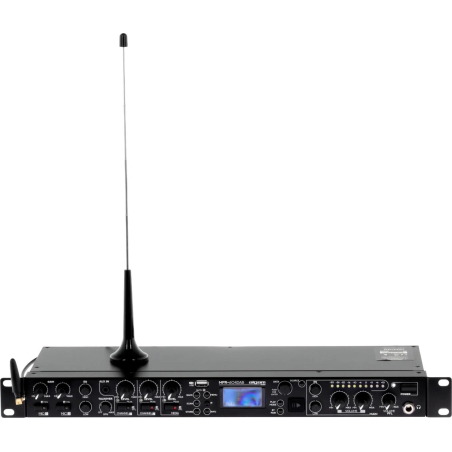

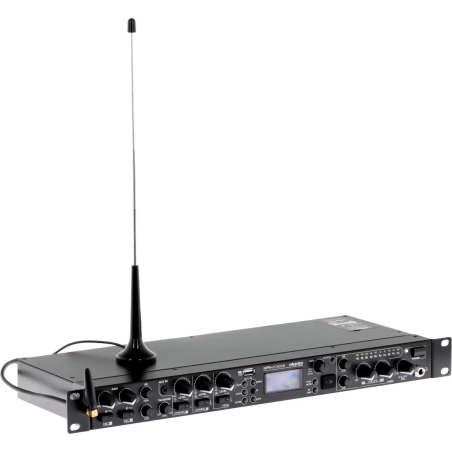

Le mixeur multimédia Algam Audio MPR-604DAB adopte un format rackable 1U, avec des dimensions de 482,6 x 44,5 x 152 mm, soit 427 mm de largeur sans les équerres de rack. Ce gabarit standard permet une intégration dans toute baie 19 pouces ou armoire de service, aux côtés d'un amplificateur, d'une matrice ou d'un lecteur complémentaire. Sa profondeur de 152 mm et son poids de 2,6 kg facilitent la mise en place, même dans des baies murales peu profondes. Un kit de montage déporté de l'antenne est fourni pour conserver une bonne réception lorsque l'appareil est installé dans une armoire fermée.

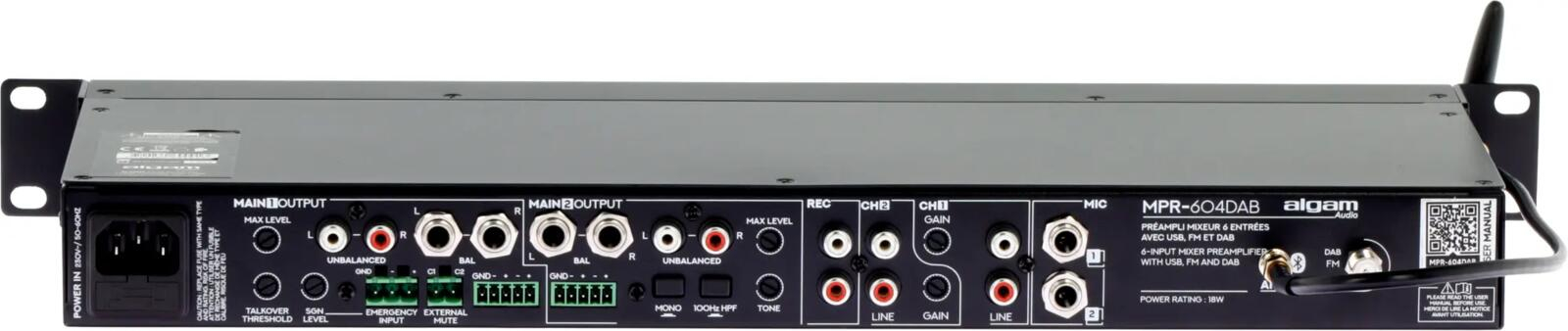

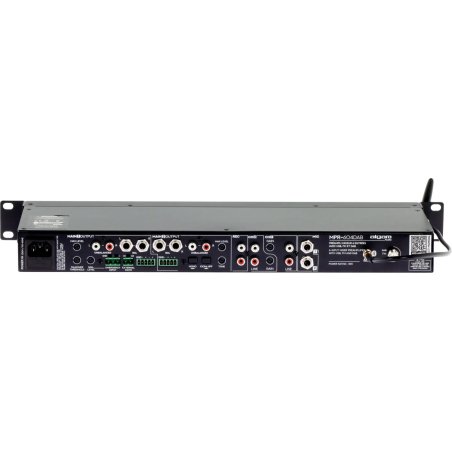

Le raccordement des sorties profite de la triple connectique proposée sur chaque sortie principale : jacks 6,35 mm symétriques, RCA asymétriques et Eurobloc symétrique. L'installateur peut ainsi choisir le format le plus adapté à l'amplification ou aux enceintes amplifiées, avec des liaisons symétriques pour les longues distances. Une sortie enregistrement sur RCA, sans contrôle de volume, permet d'archiver les annonces ou d'alimenter un équipement tiers. L'indicateur à 10 LEDs, de -30 à +10, visualise le niveau de la sortie principale 1 avant le réglage de niveau maximal, ce qui aide à calibrer précisément l'ensemble de la chaîne audio.

L'alimentation accepte une tension de 230 V~ ou 115 V~ grâce à un sélecteur, pour une consommation maximale de 18 W, compatible avec un fonctionnement prolongé. L'interrupteur Power avec LED d'état offre une vérification visuelle rapide du fonctionnement. Construit avec des matériaux robustes, un châssis solide et des connecteurs fiables, le MPR-604DAB est prévu pour une utilisation intensive, y compris dans des environnements exigeants. Une fois installé, la télécommande infrarouge permet au personnel de piloter les sources sans accéder à la baie. Energyson conseille les intégrateurs sur le câblage et la configuration afin d'obtenir une installation durable et simple à exploiter.
