Showtec
Multi Exchanger

Convertisseur DMX analogique Showtec Multi Exchanger

Caractéristiques Showtec Multi Exchanger

• Conversion d'un signal DMX512 en 72 canaux de sortie analogique pour piloter des équipements non compatibles DMX
• Conversion d'un signal MIDI en 72 canaux analogiques pour un pilotage depuis un clavier, un séquenceur ou un logiciel MIDI
• Réception des messages MIDI Note On et Note Off pour déclencher les canaux de façon musicale
• Choix de la tension de sortie analogique entre ±10 V, ±12 V et ±15 V selon les appareils raccordés
• Maintien de la dernière scène active en cas de coupure du signal DMX
• Scène préenregistrée disponible en cas d'urgence pour sécuriser un spectacle ou une installation
• Fonction chase sélectionnable sur les canaux 1 à 72 avec réglage de la vitesse
• Afficheur alphanumérique indiquant l'adresse DMX de départ et les options de programmation
• Sauvegarde des réglages dans une mémoire EEPROM
• Connecteurs XLR 3 et 5 broches en entrée et en sortie pour une compatibilité avec tous les câblages DMX
• Indicateurs LED du mode de fonctionnement et de la présence du signal
• Format rack 1U et boîtier métallique pour une intégration propre en baie technique

Informations techniques Showtec Multi Exchanger

• Sortie : 72 canaux analogiques
• Signaux d'entrée : DMX512 et MIDI
• Tension de sortie analogique : ±10 V, ±12 V ou ±15 V
• Messages MIDI reçus : Note On / Note Off
• Modes de contrôle : DMX, MIDI, autonome
• Nombre de canaux DMX : 72
• Entrée DMX : XLR 3 broches et XLR 5 broches
• Sortie DMX : XLR 3 broches et XLR 5 broches
• Connectique MIDI : entrée et sortie
• Alimentation : 240 V AC 50/60 Hz
• Consommation électrique : 50 W
• Connecteur d'alimentation : fiche Schuko, câble fixe
• Afficheur : LED alphanumérique
• Indicateurs LED : mode de fonctionnement, signal
• Mémoire : EEPROM
• Longueur : 483 mm
• Largeur : 126 mm
• Hauteur : 44 mm
• Profondeur d'installation hors connecteur : 126 mm
• Poids : 2,6 kg
• Format : 1 unité de rack
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : gris
• Température ambiante maximale : 35 °C

Les points clés du Multi Exchanger Showtec

Conversion DMX512 et MIDI vers 72 canaux analogiques avec le Showtec Multi Exchanger

Le Showtec Multi Exchanger est un convertisseur DMX analogique conçu pour faire le lien entre une régie d'éclairage numérique et des équipements pilotés en tension. Il reçoit un signal DMX512 et le transforme en 72 canaux de sortie analogique, ce qui permet de commander des gradateurs, des blocs de puissance ou des appareils plus anciens qui n'acceptent qu'une tension de commande 0-10 V. Ce type d'interface, souvent appelé démultiplexeur DMX, prolonge la durée de vie d'un parc d'éclairage existant tout en profitant d'une console DMX moderne et de ses fonctions de programmation.

Le Multi Exchanger accepte également un signal MIDI, qu'il convertit lui aussi en 72 canaux analogiques. Il reconnaît les messages MIDI Note On et Note Off, ce qui ouvre la voie à un pilotage depuis un clavier, un séquenceur, une station audionumérique ou un logiciel de spectacle. Cette double compatibilité DMX et MIDI intéresse les salles de concert, les théâtres, les écoles de musique ou les régisseurs qui souhaitent synchroniser la lumière avec la musique. La connectique MIDI comprend une entrée et une sortie pour s'insérer dans une chaîne de contrôle existante.

Avec 72 canaux disponibles sur une seule unité de rack, le convertisseur Showtec regroupe dans un format compact un nombre de sorties important pour une installation scénique. Le technicien gagne en lisibilité et en simplicité de câblage, puisqu'un seul boîtier remplace plusieurs interfaces de plus petite capacité. Les conseillers Energyson accompagnent les installateurs dans le choix et la mise en service de ce type de convertisseur, avec un service après-vente spécialisé dans l'éclairage scénique et une connaissance concrète des usages professionnels de la marque Showtec.

Comment régler la tension de sortie analogique du convertisseur Showtec Multi Exchanger ?

La tension de sortie analogique du Showtec Multi Exchanger se sélectionne entre ±10 V, ±12 V et ±15 V. Ce réglage permet d'adapter le convertisseur DMX à la plage de commande attendue par les appareils raccordés, qu'il s'agisse de gradateurs, de jeux d'orgue analogiques ou d'équipements spécifiques. Le choix se fait parmi les options de programmation affichées sur l'écran alphanumérique en façade, qui indique aussi l'adresse DMX de départ. Le technicien vérifie ainsi d'un coup d'œil la configuration en cours, sans outil supplémentaire ni ordinateur.

Cette souplesse évite d'ajouter des modules d'adaptation de niveau entre le convertisseur et les équipements d'éclairage. Dans une salle qui mélange plusieurs générations de matériel, le Multi Exchanger peut ainsi être configuré pour correspondre précisément à la tension de commande requise. L'adresse DMX de départ se règle depuis le même menu, ce qui facilite l'intégration du boîtier dans un univers DMX déjà occupé par d'autres projecteurs, gradateurs ou effets. Les réglages sont conservés dans une mémoire EEPROM, ce qui garantit leur maintien après une mise hors tension de l'installation.

Le bénéfice pour l'utilisateur est une mise en service rapide et fiable, avec des paramètres stables d'un spectacle à l'autre. Les indicateurs LED signalent le mode de fonctionnement et la présence du signal, ce qui aide au diagnostic en cas de problème de câblage. Chez Energyson, les techniciens recommandent de vérifier la plage de tension acceptée par chaque appareil avant le raccordement, une étape simple qui sécurise durablement l'installation et le matériel connecté.

Pourquoi la mémoire de scène du Showtec Multi Exchanger sécurise une installation d'éclairage ?

Le Showtec Multi Exchanger intègre deux fonctions de sécurité utiles en spectacle comme en installation fixe. La première maintient la dernière scène active lorsque le signal DMX est coupé : en cas de câble débranché, de console redémarrée ou de défaut de transmission, l'éclairage reste dans son état précédent au lieu de s'éteindre brutalement. Pour un régisseur, cette continuité évite un noir involontaire sur scène et laisse le temps d'identifier puis de corriger la panne sans interrompre la représentation ou l'événement en cours.

La seconde fonction permet de préenregistrer une scène disponible en cas d'urgence. Cette scène de secours peut correspondre à un éclairage de service, à un plein feu de sécurité ou à une ambiance de repli définie à l'avance par l'équipe technique. Elle apporte une solution de continuité dans les lieux accueillant du public, où la visibilité doit être assurée à tout moment. Toutes ces données sont sauvegardées dans une mémoire EEPROM, une technologie de stockage non volatile qui conserve les informations sans alimentation.

Ces fonctionnalités renforcent la fiabilité du convertisseur DMX analogique dans les contextes où l'interruption de l'éclairage n'est pas acceptable : théâtres, salles polyvalentes, lieux de culte ou parcs à thème. Les techniciens Energyson conseillent de programmer la scène d'urgence dès la mise en service du boîtier et de la tester lors des répétitions, afin de valider son comportement réel dans la salle avant l'accueil du public.

Mode autonome et fonction chase du convertisseur DMX analogique Showtec

En plus des modes DMX et MIDI, le Showtec Multi Exchanger fonctionne en mode autonome. Dans ce mode, la fonction chase peut être sélectionnée pour les canaux 1 à 72, avec un réglage de la vitesse de défilement. Le convertisseur génère alors lui-même une séquence d'allumage sur ses sorties analogiques, sans console ni ordinateur connecté. Cette capacité convient aux animations lumineuses simples, aux vitrines, aux décors fixes ou aux événements où aucun opérateur n'est présent pour piloter l'éclairage en continu.

La vitesse du chase s'ajuste selon l'effet recherché, d'une progression lente pour une ambiance calme à un défilement plus rapide pour une animation dynamique. Associée aux 72 canaux de sortie, cette fonction permet de créer des effets de poursuite sur des rampes, des guirlandes ou des rangées de projecteurs raccordés à des gradateurs analogiques. L'utilisateur conserve la possibilité de revenir à tout moment au pilotage DMX ou MIDI depuis l'afficheur, selon les besoins de l'événement.

Ce mode autonome apporte un gain de temps et une solution de secours supplémentaire : si la régie est indisponible, une séquence lumineuse reste exploitable. Les conseillers Energyson rappellent que cette polyvalence fait du Multi Exchanger un outil adapté aussi bien à la scène qu'à l'installation permanente, avec un paramétrage accessible aux techniciens comme aux utilisateurs moins expérimentés.

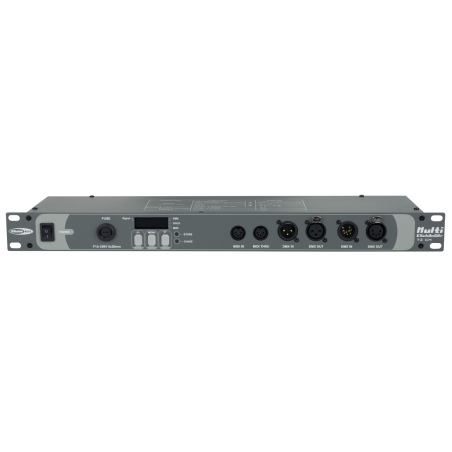

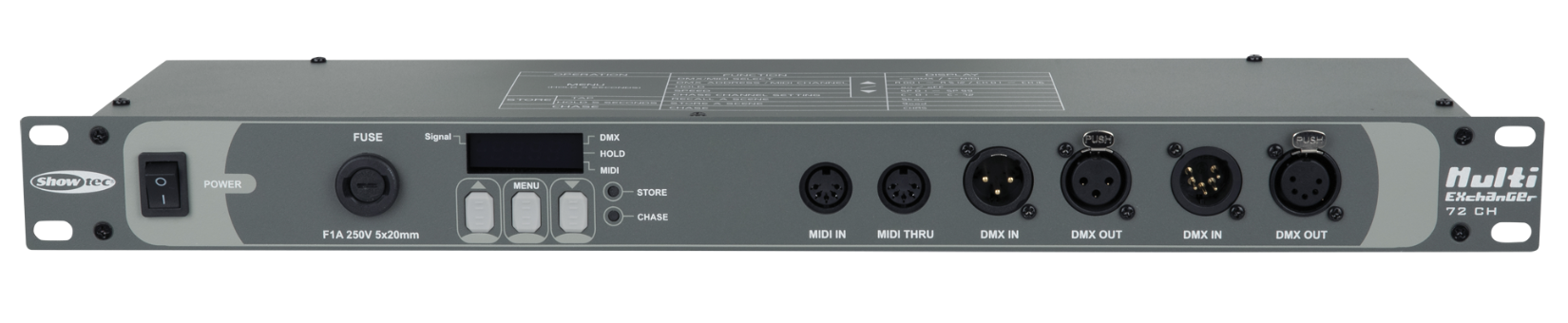

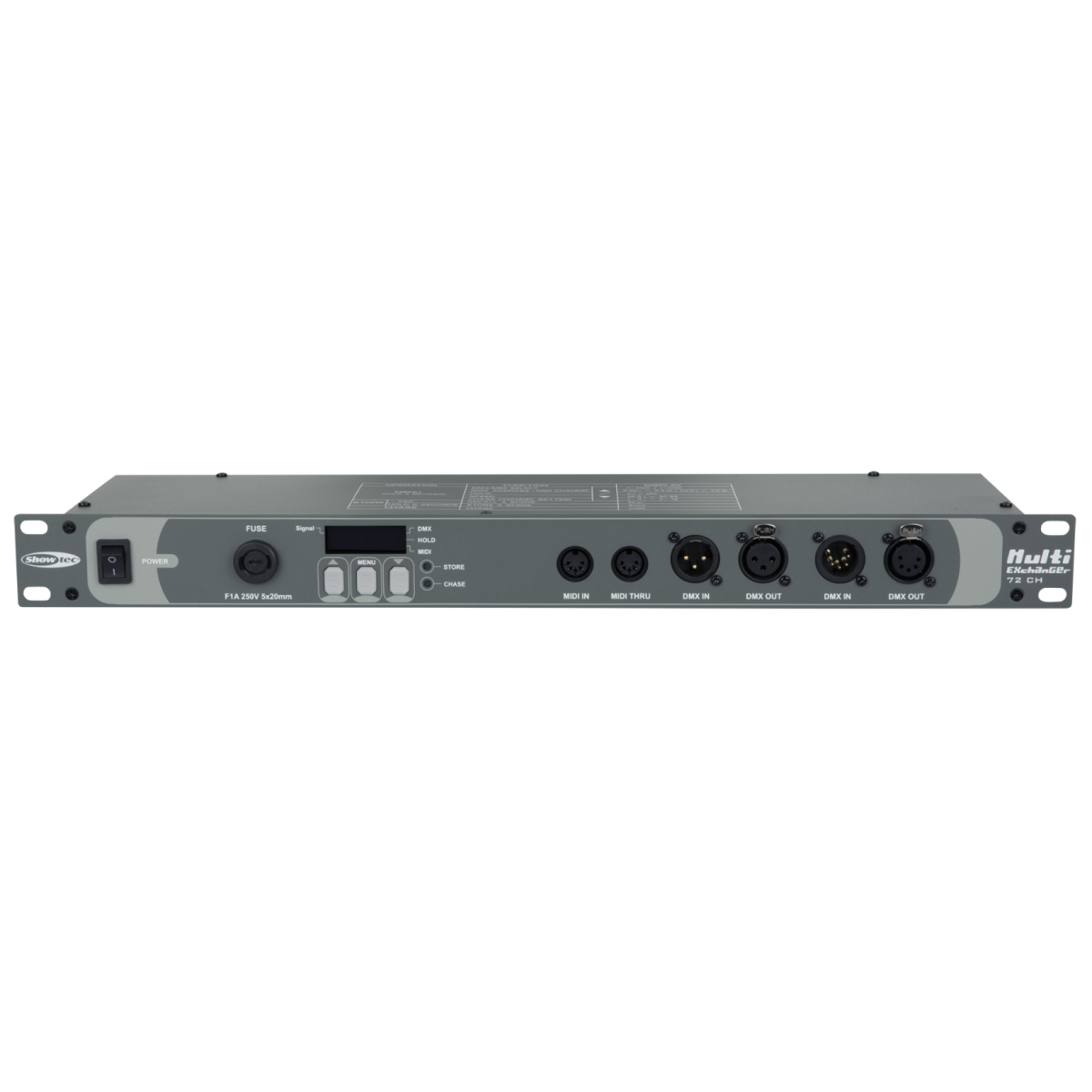

Installation en rack et connectique du Showtec Multi Exchanger

Le Showtec Multi Exchanger adopte un format d'une unité de rack, avec une longueur de 483 mm, une hauteur de 44 mm et une profondeur d'installation de 126 mm hors connecteur. Son boîtier en métal gris pèse 2,6 kg, ce qui facilite sa fixation dans une baie technique, un flight case ou un rack de régie. Cette faible profondeur laisse de la place pour le passage des câbles à l'arrière et s'intègre sans difficulté aux côtés d'autres équipements d'éclairage ou de sonorisation.

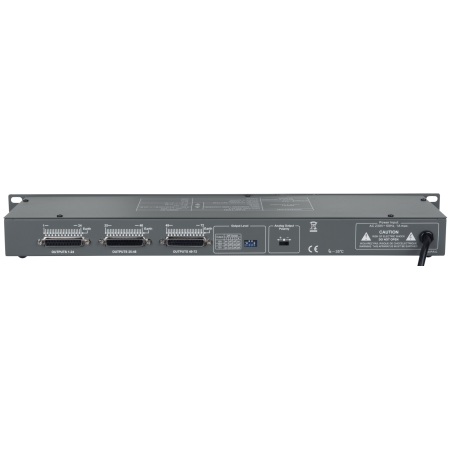

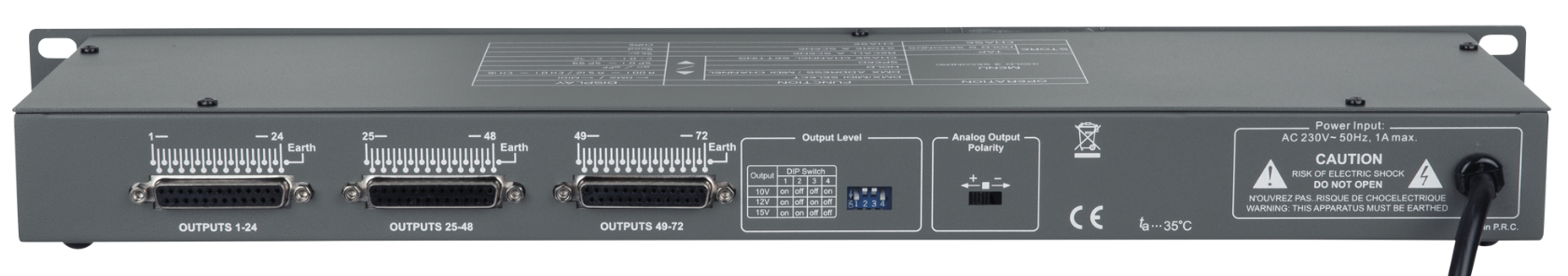

Côté connectique, l'entrée et la sortie DMX sont disponibles en XLR 3 broches et en XLR 5 broches. Cette double norme évite l'usage d'adaptateurs et assure la compatibilité avec les consoles, splitters et câbles DMX déjà en place. La sortie DMX permet de relayer le signal vers d'autres appareils de la ligne. La connectique MIDI comprend une entrée et une sortie. L'alimentation se fait en 240 V AC 50/60 Hz par un câble fixe équipé d'une fiche Schuko, pour une consommation de 50 W.

Le convertisseur est classé IP20 et se destine à une utilisation en intérieur uniquement, avec une température ambiante maximale de 35 °C. Les techniciens Energyson recommandent de prévoir une ventilation suffisante dans la baie et de respecter ces conditions d'usage pour préserver la fiabilité de l'appareil sur la durée.

• Format : 1 unité de rack, 483 x 126 x 44 mm
• Connecteurs DMX : XLR 3 et 5 broches en entrée et en sortie
• Alimentation : 240 V AC 50/60 Hz, fiche Schuko, 50 W
• Environnement : IP20, intérieur, 35 °C maximum

Notre avis d’expert Energyson sur Multi Exchanger

Le Showtec Multi Exchanger répond à un besoin précis : faire dialoguer une régie DMX ou MIDI avec un parc d'éclairage analogique. Les 72 canaux réunis sur une seule unité de rack constituent son point fort, tout comme le choix de la tension de sortie entre ±10 V, ±12 V et ±15 V, qui évite bien des adaptations de niveau. Le boîtier métallique et la double connectique XLR 3 et 5 broches traduisent une conception pensée pour la baie technique. Face aux démultiplexeurs DMX compacts de quelques canaux du même segment, il remplace plusieurs boîtiers et simplifie nettement le câblage d'une installation.

Les fonctions de sécurité retiennent particulièrement l'attention en exploitation : maintien de la dernière scène à la coupure du DMX et scène d'urgence préenregistrée en mémoire EEPROM. Le mode autonome avec chase sur 72 canaux ajoute une solution de repli appréciable. Sa limite tient à son usage strictement intérieur, avec un indice IP20 et une température maximale de 35 °C. Ce convertisseur s'adresse en priorité aux installateurs, régisseurs de théâtre et techniciens de salle qui modernisent leur pilotage sans remplacer leurs gradateurs analogiques, ainsi qu'aux musiciens souhaitant piloter la lumière en MIDI.

"Sur une salle équipée de gradateurs analogiques, le Multi Exchanger permet de passer à une console DMX en conservant le parc existant, à condition de bien régler la tension de sortie." – Laurent, technicien éclairage, Energyson (installation et régie lumière)
