Nœud Art-Net Showtec NET-2/3 Pocket

Caractéristiques Showtec NET-2/3 Pocket

• Conversion de l'Art-Net ou du sACN en DMX512, et du DMX512 en Art-Net ou sACN, pour relier une console réseau à des projecteurs DMX
• Deux univers DMX que vous configurez chacun en entrée ou en sortie, selon les besoins du spectacle ou de l'installation
• Transmission de 1 024 canaux au maximum sur un seul câble réseau CAT5, ce qui allège le câblage entre la régie et la scène
• Alimentation par Ethernet PoE IEEE 802.3af, sans bloc secteur 12 V à proximité du nœud
• Adaptateur secteur fourni pour alimenter le nœud quand aucun switch PoE n'est disponible
• Réglages sur place grâce au menu de l'écran graphique OLED et aux boutons en façade
• Configuration à distance depuis un ordinateur du réseau, via un navigateur web
• Prise en charge du RDM pour la gestion et le suivi des appareils compatibles
• Indicateurs LED pour le mode de fonctionnement, l'alimentation et le signal, utiles au diagnostic rapide
• Format de poche et poids de 0,3 kg, faciles à placer au plus près des projecteurs
• Connecteur etherCON, verrouillable et adapté aux contraintes de l'événementiel

Informations techniques Showtec NET-2/3 Pocket

• Type de produit : nœud Art-Net à 2 canaux
• Protocoles : Art-Net, DMX, RDM, sACN, TCP-IPv4
• Modes de contrôle : Art-Net, DMX, logiciel pour ordinateur
• Nombre d'univers : 2, en entrée ou en sortie DMX
• Nombre maximal de canaux transmis : 1 024 sur un câble CAT5
• Connecteurs DMX : XLR 3 broches
• Connecteur d'entrée de données : etherCON
• Connecteur d'alimentation : prise basse tension à courant continu
• Alimentation par Ethernet : oui, norme IEEE 802.3af
• Adaptateur secteur : alternatif vers continu, 100-240 V, 50/60 Hz, sortie 12 V continu
• Consommation électrique : 8 W
• Écran : OLED
• Indicateurs LED : mode de fonctionnement, alimentation, signal
• Dimensions : 115 × 67 × 44 mm (longueur × largeur × hauteur)
• Poids : 0,3 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique, couleur noire
• Température ambiante de fonctionnement : de -5 °C à 40 °C
• Éléments inclus : adaptateur secteur et câble à fiche basse tension à courant continu
• Accès web par défaut : identifiant Admin, mot de passe Admin

Les points clés du NET-2/3 Pocket Showtec

Conversion Art-Net et sACN vers DMX512 avec le nœud Showtec NET-2/3 Pocket

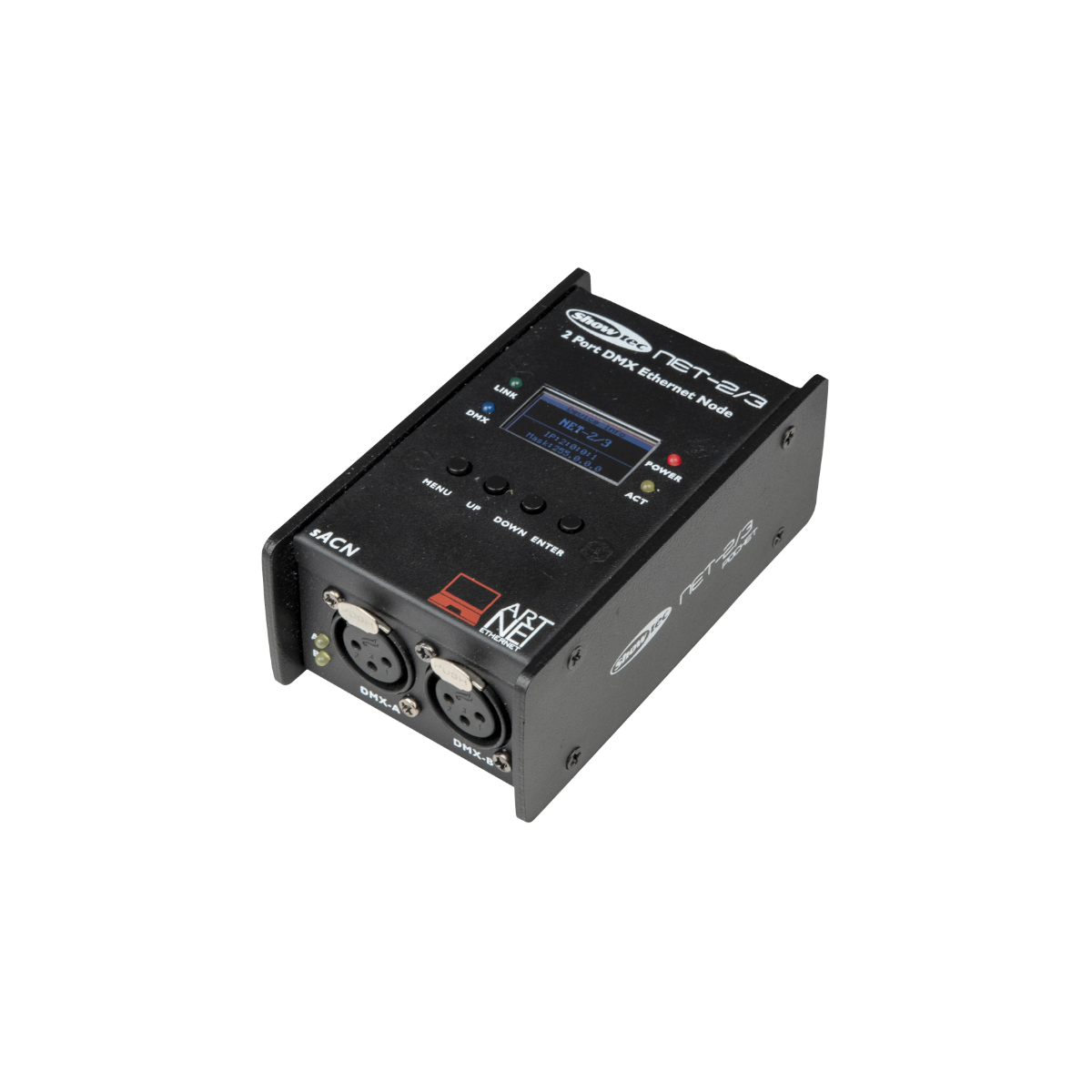

Le Showtec NET-2/3 Pocket est un nœud Art-Net qui relie un réseau Ethernet à des appareils d'éclairage pilotés en DMX512. Il reçoit les données Art-Net ou sACN envoyées par une console lumière ou un logiciel de contrôle, puis les convertit en signal DMX sur ses deux connecteurs XLR 3 broches. Le sens inverse est également possible : un univers configuré en entrée récupère un flux DMX et le transmet sur le réseau. Cette polyvalence permet d'intégrer le nœud dans des configurations très différentes, du petit plateau de théâtre à la salle de concert équipée d'une infrastructure réseau.

Avec ses 2 univers, le NET-2/3 Pocket gère jusqu'à 1 024 canaux DMX transportés sur un seul câble CAT5. Concrètement, une seule liaison réseau entre la régie et la scène suffit là où il fallait auparavant tirer plusieurs lignes DMX en parallèle. Le gain se mesure en longueur de câble, en temps de montage et en fiabilité, car un câble réseau unique limite les points de connexion susceptibles de poser problème. La prise en charge du protocole sACN, aussi appelé streaming ACN, assure la compatibilité avec les pupitres et logiciels récents qui privilégient ce standard pour la distribution multi-univers.

Le nœud prend aussi en charge le RDM, un protocole de gestion à distance qui permet de dialoguer avec les projecteurs compatibles pour lire leur état ou modifier certains paramètres. Pour un régisseur, c'est un outil de diagnostic précieux lors des installations. Chez Energyson, nos techniciens spécialisés en éclairage scénique recommandent ce type de nœud pour les configurations où plusieurs univers doivent être distribués proprement depuis un réseau, avec une compatibilité éprouvée entre consoles, switches et appareils DMX de différentes marques.

Pourquoi choisir l'alimentation PoE sur un nœud Art-Net Showtec ?

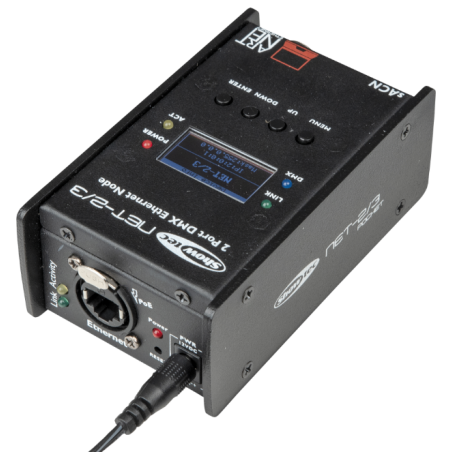

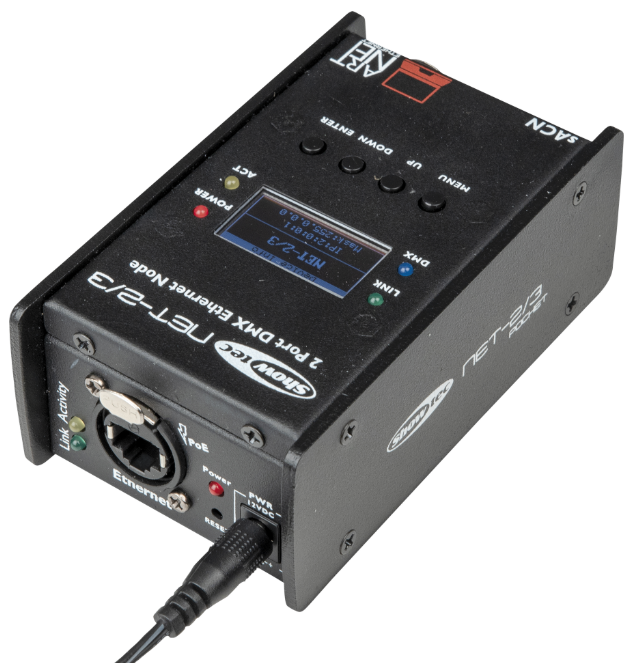

Le Showtec NET-2/3 Pocket peut être alimenté directement par son câble réseau grâce au PoE, conforme à la norme IEEE 802.3af. Un switch Ethernet compatible PoE fournit alors à la fois les données et l'énergie nécessaires au fonctionnement du nœud. Cette solution évite de prévoir une prise secteur et un bloc d'alimentation 12 V à chaque point de distribution DMX. Sur une structure, une passerelle technique ou un pont lumière, c'est un vrai avantage pratique, car l'accès au secteur y est souvent limité ou demande des rallonges supplémentaires.

Avec une consommation de seulement 8 W, le nœud reste compatible avec les budgets d'énergie habituels des switches PoE conformes à la norme 802.3af. L'installation gagne en simplicité : un seul câble etherCON relie le nœud au réseau, ce qui réduit l'encombrement et le nombre de câbles à gérer lors du montage et du démontage. Pour les prestataires qui enchaînent les événements, cette réduction du câblage se traduit par un gain de temps mesurable et par moins de risques d'erreurs de branchement en conditions de travail serrées.

Lorsque le switch utilisé ne fournit pas de PoE, l'adaptateur secteur fourni prend le relais. Il accepte une tension de 100 à 240 V alternatif en 50/60 Hz et délivre 12 V continu au nœud par une prise basse tension, avec le câble adapté inclus dans la boîte. Cette double alimentation garantit une continuité de service quelle que soit l'infrastructure disponible sur le lieu. Les conseillers Energyson vous accompagnent dans le choix d'un switch PoE adapté à votre parc de nœuds et de projecteurs.

Comment configurer le Showtec NET-2/3 Pocket en local ou à distance ?

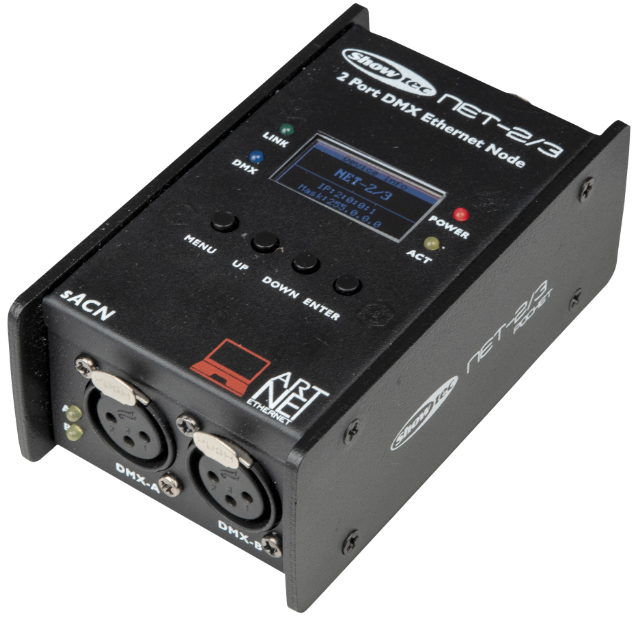

Le Showtec NET-2/3 Pocket propose deux méthodes de configuration complémentaires. Sur place, l'écran graphique OLED et les boutons situés en façade donnent accès à un menu simple qui permet de régler l'ensemble des paramètres : protocole utilisé, sens de chaque univers, adressage réseau. L'écran OLED reste lisible dans les environnements sombres typiques des régies et des coulisses. Les indicateurs LED complètent l'affichage en signalant le mode de fonctionnement, la présence de l'alimentation et l'état du signal, ce qui facilite un premier diagnostic visuel en quelques secondes.

À distance, tous les réglages sont également accessibles depuis un navigateur web, à partir d'un ordinateur connecté au même réseau. Cette interface de configuration à distance est particulièrement utile lorsque les nœuds sont installés en hauteur, sur un pont lumière ou dans un local technique difficile d'accès. Le technicien modifie les paramètres depuis la régie sans intervenir physiquement sur l'appareil. La connexion par défaut utilise l'identifiant Admin et le mot de passe Admin ; il est conseillé de les modifier lors de la mise en service pour sécuriser l'accès au réseau lumière.

• Configuration locale : menu sur écran OLED et boutons en façade
• Configuration à distance : navigateur web depuis un ordinateur du réseau
• Diagnostic visuel : indicateurs LED de mode, d'alimentation et de signal

Le nœud fonctionne en TCP-IPv4, ce qui facilite son intégration dans un réseau Ethernet standard aux côtés des consoles et des ordinateurs de contrôle. Il peut aussi être piloté par un logiciel pour ordinateur, en complément de l'Art-Net et du DMX. L'équipe technique Energyson peut vous conseiller sur le plan d'adressage IP et la répartition des univers lorsque plusieurs nœuds cohabitent sur une même installation.

Installation, robustesse et conditions d'utilisation du nœud DMX Showtec NET-2/3 Pocket

Avec ses dimensions de 115 × 67 × 44 mm et son poids de 0,3 kg, le Showtec NET-2/3 Pocket porte bien son nom. Ce format de poche permet de le placer au plus près des projecteurs, dans un rack, sous une console ou directement sur une structure. Les lignes DMX en sortie restent ainsi courtes, ce qui améliore la qualité du signal et limite les longueurs de câble XLR à dérouler. Son boîtier noir se fait discret sur scène comme dans une installation architecturale, sans attirer le regard du public.

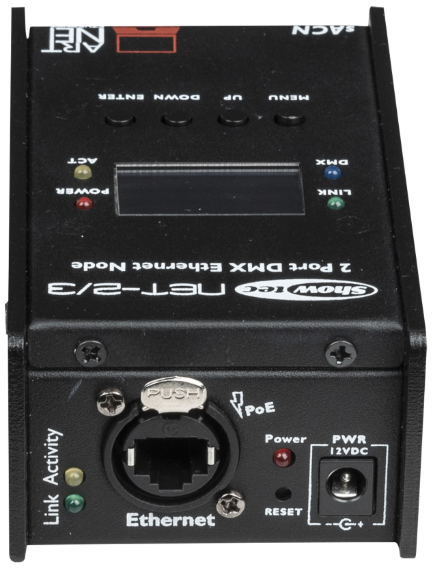

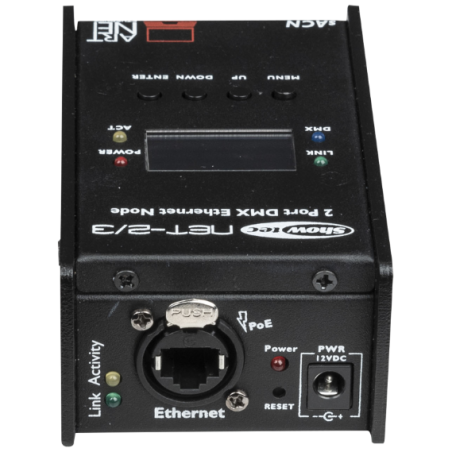

Le boîtier associe métal et plastique pour offrir une bonne résistance aux manipulations répétées, propres au travail en tournée et en location. Le connecteur réseau etherCON se verrouille mécaniquement et protège la liaison Ethernet contre les arrachements accidentels, un point essentiel lors des montages rapides. Les connecteurs XLR 3 broches correspondent au standard le plus répandu sur les projecteurs à LED et les appareils d'éclairage compacts, ce qui limite le recours aux adaptateurs entre XLR 3 et 5 broches.

Le nœud dispose d'un indice de protection IP20 : il est destiné à une utilisation en intérieur uniquement. Il fonctionne dans une plage de température ambiante comprise entre -5 °C et 40 °C, ce qui couvre la majorité des salles de spectacle, studios, lieux de culte et espaces événementiels. En extérieur, il doit être placé dans un abri ou un coffret adapté. Les techniciens Energyson rappellent l'importance de respecter ces conditions pour préserver la fiabilité de l'appareil dans la durée et conserver le bénéfice de la garantie constructeur.

Notre avis d'expert Energyson sur NET-2/3 Pocket

Le Showtec NET-2/3 Pocket répond à un besoin très concret : distribuer deux univers DMX depuis un réseau Ethernet, avec un minimum de câblage et d'alimentations. Ce qui distingue ce nœud en pratique, c'est la combinaison du PoE IEEE 802.3af, du connecteur etherCON et de l'écran OLED avec boutons en façade. On peut ajuster un paramètre directement sur l'appareil sans sortir un ordinateur, tout en gardant l'accès web pour les réglages depuis la régie. La compatibilité Art-Net et sACN couvre l'essentiel des consoles et logiciels actuels, et le RDM apporte un vrai confort pour le diagnostic.

Face à un Enttec ODE Mk3, autre nœud compact à deux univers alimenté en PoE, le NET-2/3 Pocket se démarque surtout par son écran et ses commandes locales, pratiques en intervention rapide. Sa limite tient à l'indice IP20 qui le réserve à l'intérieur, et à ses connecteurs XLR 3 broches : pour un parc majoritairement équipé en XLR 5 broches, le NET-2/5 Pocket sera plus cohérent. Nous le recommandons aux régisseurs de salles, prestataires événementiels et installateurs qui veulent un nœud fiable, simple à configurer et facile à dissimuler au plus près des projecteurs.

"Placez le NET-2/3 Pocket au plus près de vos projecteurs et alimentez-le en PoE : une seule liaison etherCON suffit pour distribuer proprement vos deux univers DMX." – Mathieu, technicien éclairage, Energyson (réseaux lumière Art-Net et DMX)
