Showtec
NET-2/5 Pocket

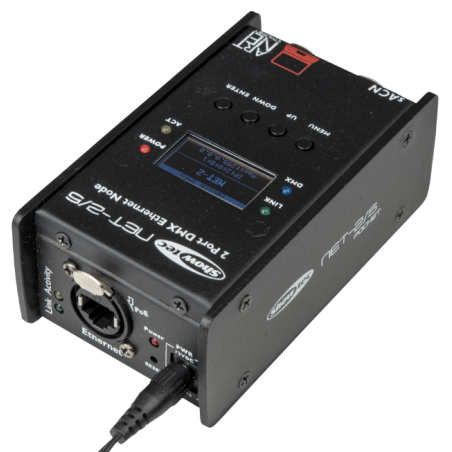

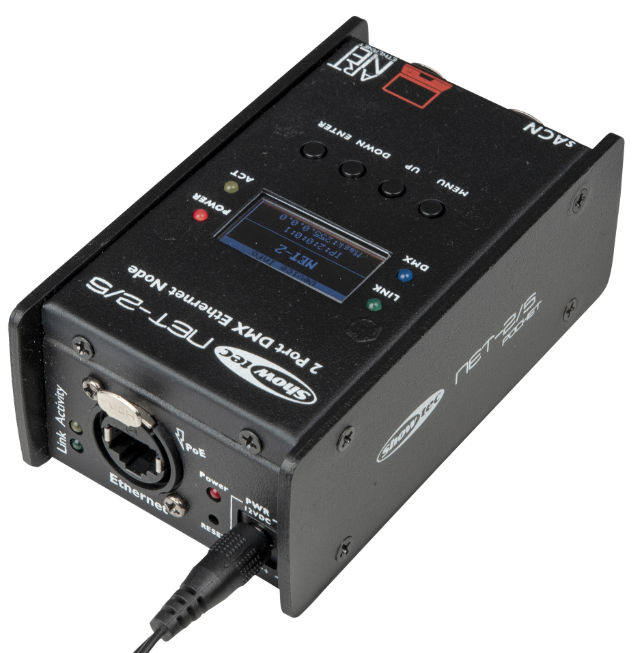

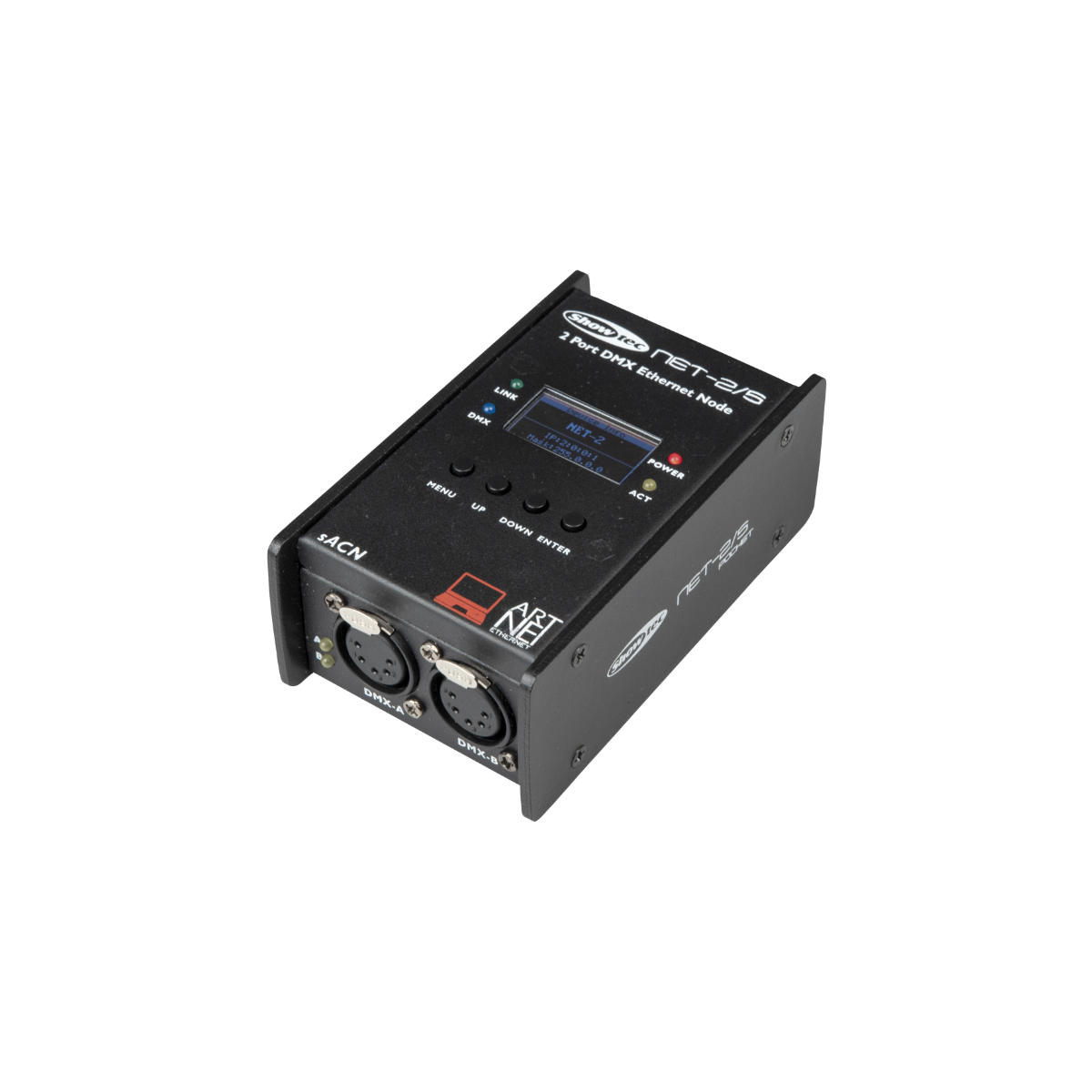

Nœud Art-Net Showtec NET-2/5 Pocket

Caractéristiques Showtec NET-2/5 Pocket

• Conversion bidirectionnelle Art-Net ou sACN vers DMX512 et DMX512 vers Art-Net ou sACN
• Deux univers DMX configurables indépendamment en entrée ou en sortie
• Transmission jusqu'à 1 024 canaux sur un seul câble CAT5
• Alimentation par Ethernet PoE évitant l'usage d'une alimentation 12 V séparée
• Menu de réglage simple accessible depuis l'écran graphique et les boutons en face avant
• Configuration à distance via navigateur web depuis un ordinateur relié au réseau
• Voyants lumineux indiquant le mode de fonctionnement, la puissance et le signal
• Format de poche compact et léger, facile à intégrer dans une installation
• Prise en charge du protocole RDM pour la gestion des appareils
• Connectique XLR 5 broches conforme au standard DMX professionnel

Informations techniques Showtec NET-2/5 Pocket

• Type : nœud Art-Net à 2 canaux
• Protocoles : Art-Net, DMX, RDM, sACN, TCP-IPv4
• Modes de contrôle : Art-Net, DMX, logiciel PC
• Nombre d'univers : 2
• Nombre maximal de canaux transmis : 1 024
• Connecteur DMX d'entrée : XLR 5 broches
• Connecteur DMX de sortie : XLR 5 broches
• Connecteur réseau : etherCON
• Alimentation par Ethernet : oui, norme IEEE 802.3af
• Alimentation secteur : 100-240 V AC, 50/60 Hz via adaptateur
• Type d'adaptateur : adaptateur AC-DC
• Tension de sortie de l'adaptateur : 12 V DC
• Connecteur d'alimentation : prise courant continu basse tension
• Consommation électrique : 8 W
• Afficheur : écran OLED
• Indicateurs à LED : mode de fonctionnement, puissance, signal
• Dimensions : 115 x 67 x 44 mm
• Poids : 0,3 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : noir
• Température ambiante de fonctionnement : de -5 °C à 40 °C
• Identifiants par défaut de l'interface web : Admin / Admin
• Éléments inclus : adaptateur secteur, câble à fiche courant continu basse tension

Les points clés du NET-2/5 Pocket Showtec

Conversion Art-Net et sACN vers DMX512 avec le nœud Showtec NET-2/5 Pocket

Le Showtec NET-2/5 Pocket assure la passerelle entre un réseau Ethernet d'éclairage et les appareils pilotés en DMX512. Ce nœud Art-Net reçoit les données envoyées par une console, un logiciel PC ou un serveur lumière via les protocoles Art-Net ou sACN, puis les convertit en signal DMX exploitable par les projecteurs, lyres et gradateurs. La conversion fonctionne aussi dans l'autre sens : un pupitre DMX classique peut ainsi injecter ses données sur le réseau, ce qui facilite l'intégration de matériel existant dans une installation moderne.

Ses deux univers DMX se configurent indépendamment en entrée ou en sortie, ce qui offre une grande souplesse de câblage. Un univers peut par exemple alimenter une rampe de projecteurs pendant que le second récupère le signal d'une console de secours. Avec 1 024 canaux transmis sur un seul câble CAT5, ce convertisseur DMX réduit le nombre de lignes à tirer entre la régie et la scène, limite les pertes de signal sur longue distance et simplifie la logistique sur les installations fixes comme sur les prestations événementielles.

La prise en charge des protocoles RDM et TCP-IPv4 complète cette polyvalence et permet un dialogue avec les appareils compatibles. Pour les équipes techniques, cela se traduit par un réseau d'éclairage mieux structuré, plus évolutif et plus facile à diagnostiquer. Les conseillers Energyson, spécialisés en éclairage scénique et en distribution DMX, accompagnent le choix et la mise en œuvre de ce type de solution réseau pour garantir une installation cohérente avec le parc existant.

Pourquoi choisir l'alimentation PoE du Showtec NET-2/5 Pocket pour un réseau DMX ?

Le Showtec NET-2/5 Pocket peut être alimenté directement par son entrée Ethernet grâce à la technologie PoE conforme à la norme IEEE 802.3af. Un seul câble réseau transporte alors à la fois les données Art-Net ou sACN et l'énergie nécessaire au fonctionnement du nœud. Cette alimentation par Ethernet évite d'avoir recours à une alimentation 12 V à proximité de l'appareil, un avantage concret lorsque le boîtier est installé dans un pont, derrière un décor ou dans un local technique sans prise secteur accessible.

Avec une consommation électrique de 8 W, le nœud reste compatible avec les switchs réseau PoE répondant à la norme 802.3af. Cette approche centralise l'alimentation des équipements au niveau de la régie, réduit le nombre de blocs secteur répartis dans l'installation et diminue les risques de coupure liés à un adaptateur débranché. Le câblage gagne en propreté, ce qui facilite aussi les interventions de maintenance et le contrôle visuel des connexions sur un plateau ou dans une salle polyvalente.

Lorsque le réseau ne dispose pas de switch PoE, l'adaptateur AC-DC fourni prend le relais. Il accepte une tension d'entrée de 100 à 240 V AC en 50/60 Hz et délivre 12 V DC via une prise courant continu basse tension. Cette double possibilité d'alimentation sécurise le déploiement dans toutes les configurations. Les techniciens Energyson recommandent cette flexibilité pour les installations évolutives qui commencent sans infrastructure PoE et s'équipent progressivement.

Comment configurer le nœud Art-Net Showtec NET-2/5 Pocket en local ou à distance ?

Le Showtec NET-2/5 Pocket propose deux méthodes de configuration complémentaires. En local, tous les réglages s'effectuent via un menu simple, accessible depuis l'écran graphique OLED et les boutons situés en face avant. L'utilisateur peut ainsi définir le protocole réseau, l'affectation des univers et le sens de chaque port DMX directement sur le boîtier, sans ordinateur. Cette autonomie est appréciable lors d'une mise en place rapide sur scène ou d'un dépannage sur site.

À distance, le nœud se paramètre depuis un navigateur web. Il suffit de relier un ordinateur au même réseau pour accéder à l'interface de configuration, avec les identifiants par défaut Admin et Admin. Cette gestion à distance évite de monter dans un pont ou d'ouvrir une baie pour modifier un réglage. Elle convient aux installations fixes comme les salles de spectacle, les lieux de culte ou les espaces événementiels, où plusieurs nœuds peuvent être répartis dans le bâtiment.

Les voyants LED en façade renseignent en permanence sur le mode de fonctionnement, la puissance et la présence du signal, ce qui accélère le diagnostic. Pour sécuriser l'accès, il est conseillé de modifier les identifiants par défaut dès la première mise en service. Les équipes Energyson peuvent accompagner cette étape de configuration et conseiller sur l'organisation des adresses IP et des univers au sein du réseau d'éclairage.

Conception compacte et conditions d'utilisation du convertisseur DMX Showtec NET-2/5 Pocket

Le Showtec NET-2/5 Pocket adopte un format de poche de 115 x 67 x 44 mm pour un poids de 0,3 kg. Son boîtier noir associe métal et plastique, ce qui lui assure une bonne tenue dans les flight-cases, les racks techniques ou les ponts d'éclairage. Sa taille réduite permet de le placer au plus près des projecteurs, limitant ainsi la longueur des lignes DMX et améliorant la qualité de transmission du signal vers les appareils.

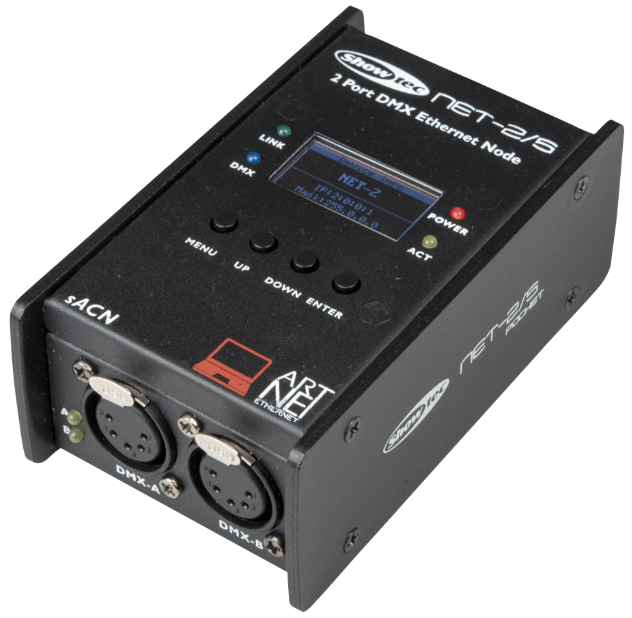

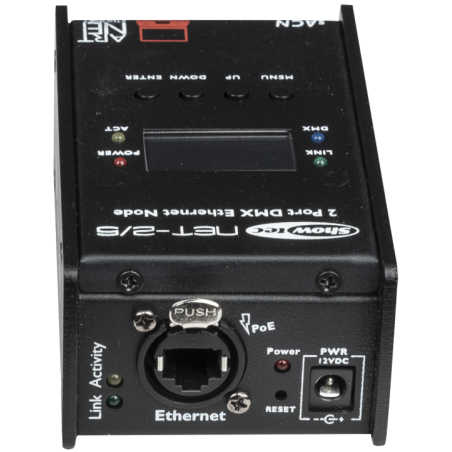

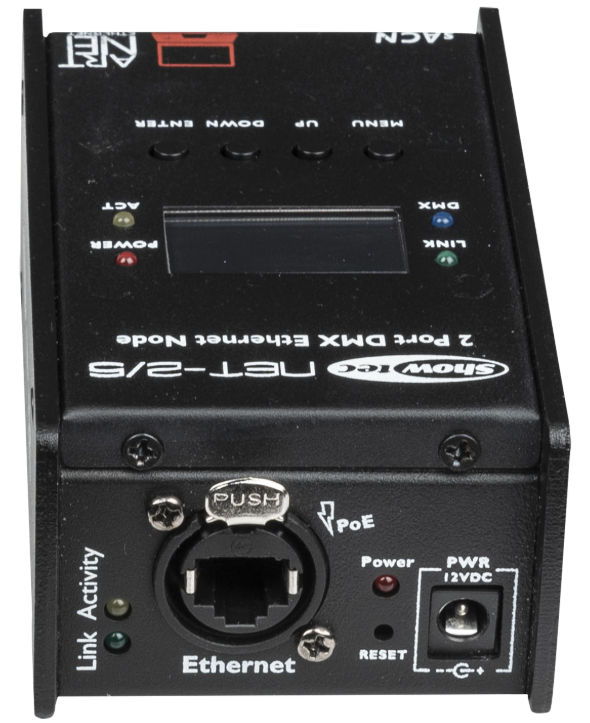

La connectique repose sur des connecteurs XLR 5 broches en entrée et en sortie DMX, standard reconnu dans l'éclairage professionnel, et sur une embase etherCON pour le réseau. Ce connecteur verrouillable offre une liaison Ethernet plus fiable qu'une prise RJ45 classique face aux tractions et vibrations rencontrées en tournée ou lors des montages répétés. L'ensemble forme un convertisseur DMX robuste et adapté à un usage intensif.

Avec un indice de protection IP20, le nœud est destiné à une utilisation en intérieur uniquement. Il fonctionne dans une plage de température ambiante comprise entre -5 °C et 40 °C, couvrant la majorité des salles, studios et espaces scéniques. Le respect de ces conditions garantit la fiabilité de l'appareil dans le temps. Le service après-vente Energyson reste disponible pour toute question sur l'installation ou l'entretien de ce matériel.

Notre avis d'expert Energyson sur NET-2/5 Pocket

Le Showtec NET-2/5 Pocket se distingue par sa compacité et sa double alimentation PoE ou secteur, qui le rendent simple à placer dans un pont ou une baie technique. La configuration via l'écran OLED est directe, et l'accès par navigateur web permet de reprendre la main sur un nœud installé en hauteur sans intervention physique. Le connecteur etherCON et le boîtier en métal et plastique inspirent confiance pour les montages répétés. Deux univers bidirectionnels couvrent la majorité des besoins d'une petite ou moyenne installation d'éclairage.

Face au Showtec NET-2/3 Pocket, son équivalent de la même gamme, la différence porte sur la connectique DMX : le NET-2/5 Pocket utilise des XLR 5 broches, conformes au standard DMX professionnel, quand le NET-2/3 Pocket s'adresse aux parcs équipés en XLR 3 broches. Le choix dépend donc du câblage existant. Nous recommandons le NET-2/5 Pocket aux techniciens lumière, régisseurs et installateurs qui travaillent avec du matériel XLR 5 broches et souhaitent passer à une distribution Art-Net ou sACN sans multiplier les câbles.

"Sur un réseau équipé d'un switch PoE, un seul câble suffit pour alimenter le NET-2/5 Pocket et distribuer deux univers DMX au plus près des projecteurs." – Julien, technicien éclairage, Energyson (réseaux DMX et éclairage scénique)
