Showtec
NET-4/3 IP

Nœud Art-Net Showtec NET-4/3 IP

Caractéristiques Showtec NET-4/3 IP

• Conversion bidirectionnelle Art-Net ou sACN vers DMX/RDM pour relier une console réseau aux projecteurs
• Fonction de booster truss à 4 canaux pour distribuer le signal au plus près des appareils
• Sorties DMX à isolation galvanique pour protéger le réseau contre les perturbations électriques
• Prise en charge du RDM pour l'adressage et la supervision des appareils compatibles
• Réglage simple de tous les paramètres via le menu de l'écran OLED et les boutons
• Accès à distance depuis un ordinateur fixe ou portable grâce à l'interface du navigateur web
• Boîtier compact IP65 adapté aux environnements exposés à la poussière et aux projections d'eau
• Montage facile sur truss ou tube avec un support ou des bandes autoagrippantes via 4 encoches
• Anneaux protecteurs en caoutchouc de chaque côté pour les productions itinérantes
• Voyants LED de puissance et de signal pour un contrôle visuel immédiat du fonctionnement

Informations techniques Showtec NET-4/3 IP

• Protocoles : Art-Net, sACN, DMX, RDM
• Modes de contrôle : Art-Net, DMX, logiciel PC
• Nombre d'univers : 4
• Sorties DMX : 4 connecteurs XLR 3 broches
• Entrée de données : RJ45
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 5 W
• Connecteur d'alimentation : Power Pro True
• Connecteurs : Seetronic
• Afficheur : OLED
• Indicateurs LED : puissance, signal
• Indice de protection : IP65
• Boîtier : aluminium
• Couleur : noir
• Dimensions (L x l x h) : 245 x 125 x 150 mm
• Poids : 2,5 kg
• Température ambiante de fonctionnement : -5 °C à 40 °C
• Câble inclus : câble Power Pro True

Les points clés du NET-4/3 IP Showtec

Comment le nœud Art-Net Showtec NET-4/3 IP convertit-il les signaux réseau en DMX ?

Le Showtec NET-4/3 IP agit comme une passerelle entre le réseau Ethernet et le monde DMX. Le signal Art-Net ou sACN envoyé par une console lumière, un logiciel de pilotage sur ordinateur ou un serveur média arrive par l'entrée RJ45, puis le nœud le traduit en trames DMX distribuées sur ses 4 sorties XLR 3 broches. La conversion fonctionne aussi dans l'autre sens, ce qui permet de remonter un signal DMX vers le réseau. Cette polyvalence fait de ce routeur un maillon central dans une installation d'éclairage scénique moderne, où le réseau informatique remplace les longues lignes DMX.

Avec ses 4 univers, le NET-4/3 IP pilote un volume important de canaux depuis un seul point de distribution. Chaque univers correspond à une sortie, ce qui facilite l'organisation du patch par zone ou par type d'appareil : lyres asservies sur un univers, barres LED sur un autre, projecteurs de face ou effets sur les suivants. La prise en charge du RDM ajoute une communication bidirectionnelle avec les projecteurs compatibles, utile pour l'adressage à distance, la lecture des paramètres et le diagnostic sans avoir à monter sur le pont pour intervenir sur chaque appareil.

Le choix entre Art-Net et sACN laisse une grande liberté dans la conception du système, puisque ces deux protocoles sont largement répandus sur les consoles et logiciels du marché. Le technicien conserve ainsi son environnement de travail habituel. Pour l'utilisateur, le bénéfice est direct : moins de câblage DMX, un réseau plus souple et une distribution centralisée. Chez Energyson, nos conseillers spécialisés en contrôle d'éclairage accompagnent l'intégration de ce type de nœud réseau dans les configurations existantes, du choix des protocoles jusqu'à l'organisation des univers.

Pourquoi choisir le Showtec NET-4/3 IP comme booster truss pour l'éclairage scénique ?

Le Showtec NET-4/3 IP a été conçu spécialement pour le montage sur truss. Placé directement sur la structure, au plus près des projecteurs, il fait office de booster truss à 4 canaux et limite la longueur des lignes DMX. Un seul câble réseau suffit pour amener les données jusqu'au pont, puis le nœud répartit le signal sur ses 4 sorties. Cette logique de distribution décentralisée simplifie le câblage, réduit le poids des faisceaux de câbles suspendus et accélère le montage comme le démontage lors des installations événementielles ou des concerts.

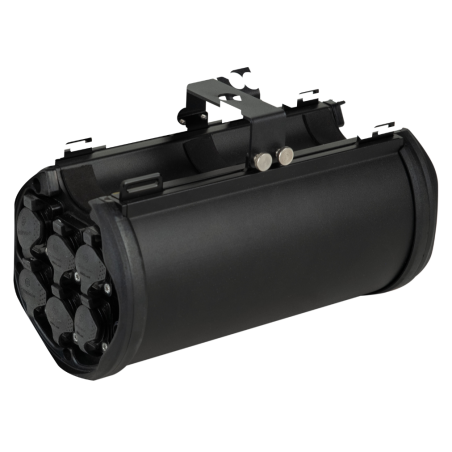

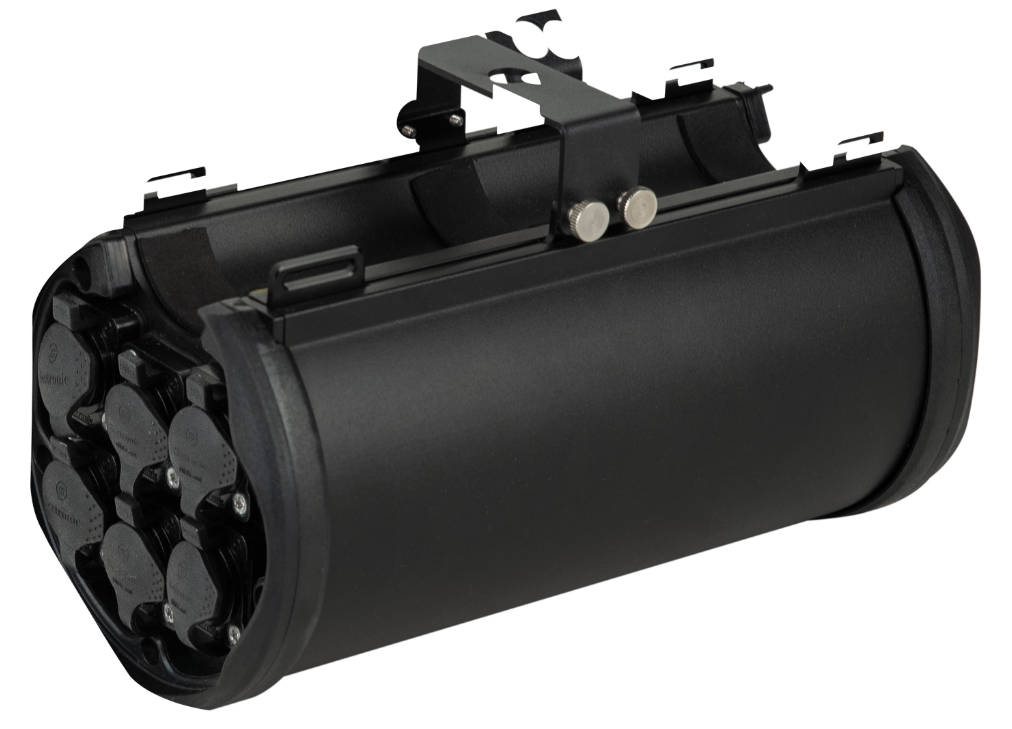

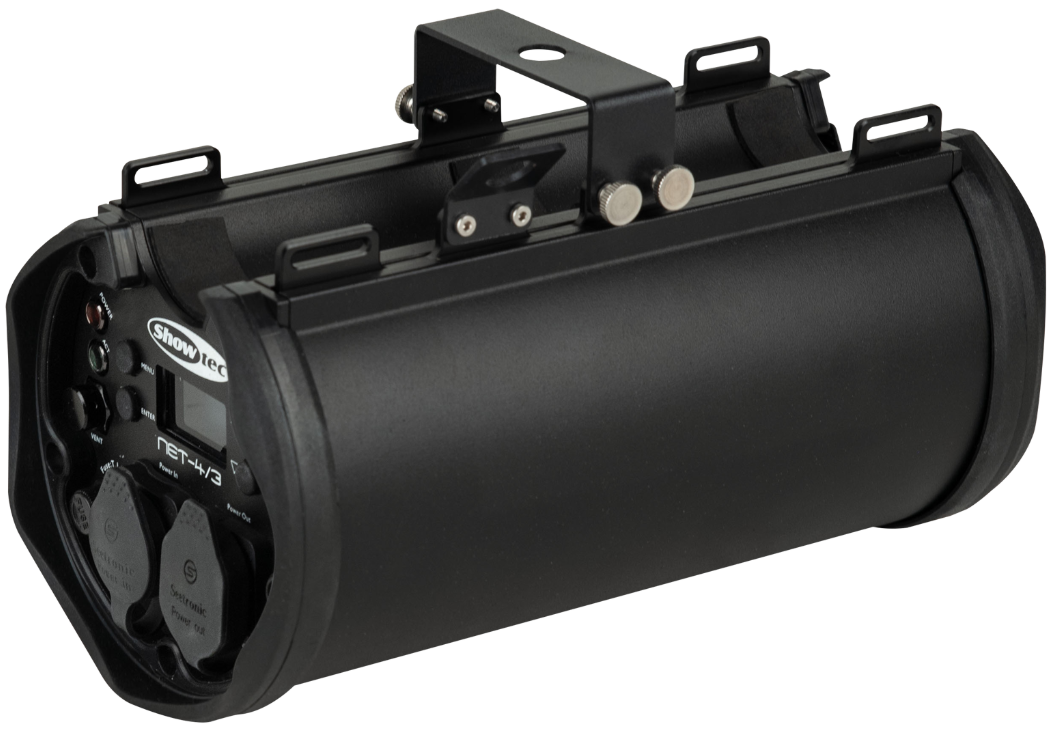

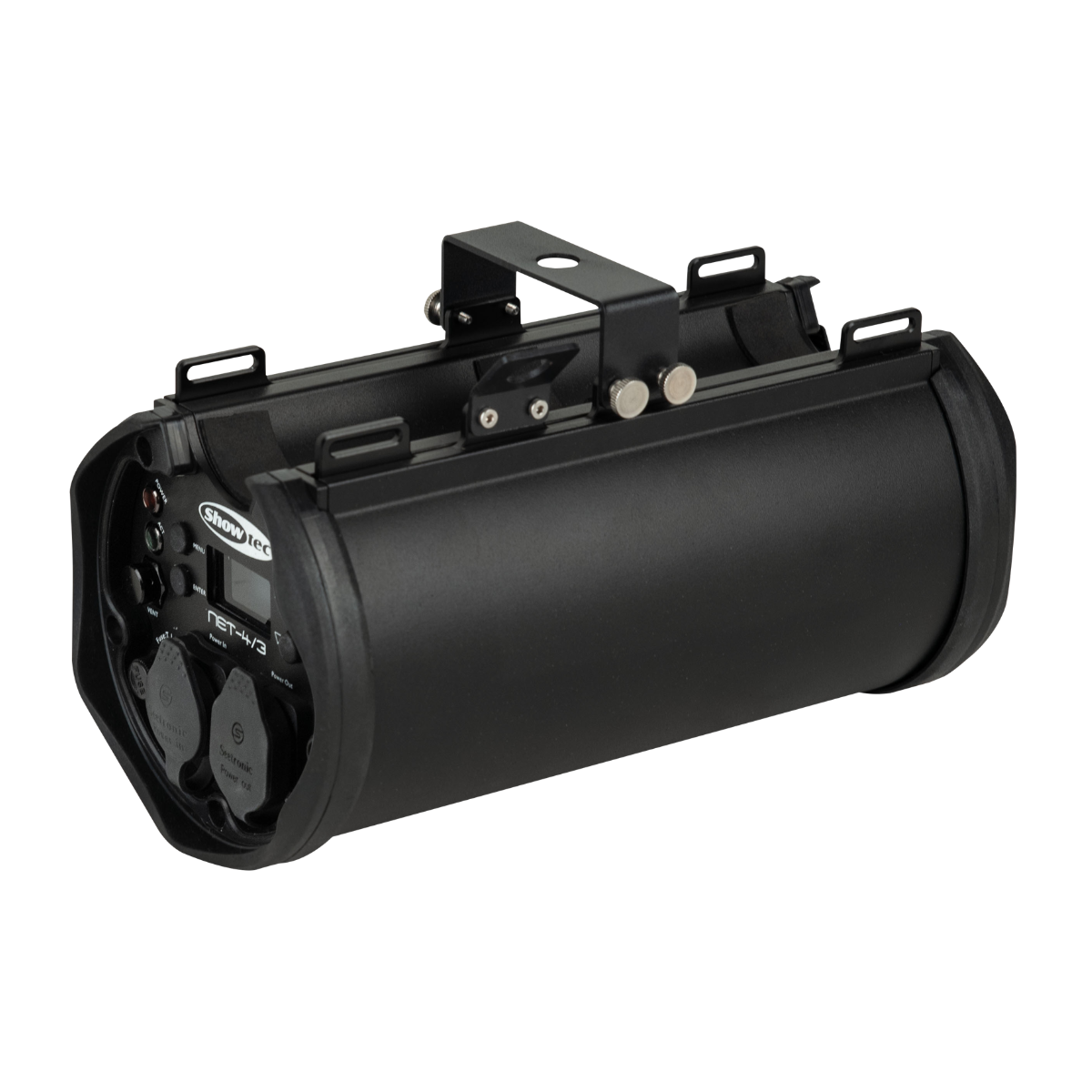

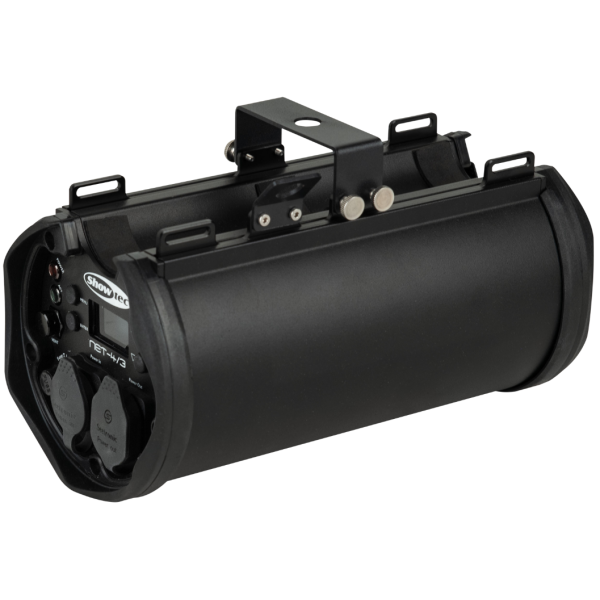

La fixation a été pensée pour s'adapter à la majorité des structures. Le boîtier compact dispose de 4 encoches permettant d'utiliser un support ou d'ajouter des bandes autoagrippantes pour l'arrimer sur n'importe quel truss ou tube. Ses dimensions de 245 x 125 x 150 mm et son poids de 2,5 kg restent compatibles avec un accrochage en hauteur. Les anneaux protecteurs en caoutchouc placés de chaque côté absorbent les chocs lors des manipulations, des transports en flight-case et des chargements répétés entre deux dates de tournée.

Les 4 sorties DMX bénéficient d'une isolation galvanique, une protection importante sur scène où les sources de perturbations électriques sont nombreuses. Un défaut sur une ligne reste ainsi cantonné à son univers sans affecter le reste du réseau ni le nœud lui-même. Ce Truss Booster RDM convient donc aux productions amenées à se déplacer, aux salles polyvalentes et aux prestataires techniques. Les techniciens Energyson recommandent ce format pour les régies qui souhaitent fiabiliser leur distribution DMX tout en gagnant du temps sur chaque installation.

Boîtier IP65 et connecteurs Seetronic du Showtec NET-4/3 IP : robustesse et protection

Le Showtec NET-4/3 IP est logé dans un boîtier en aluminium noir d'indice IP65, ce qui signifie une protection totale contre la poussière et une résistance aux jets d'eau. Cette étanchéité élargit le champ d'utilisation du nœud Art-Net au-delà des salles fermées : scènes extérieures, festivals, événements en plein air ou structures temporaires exposées aux intempéries. L'aluminium apporte à la fois rigidité et dissipation thermique, deux qualités appréciées sur un appareil qui reste sous tension durant de longues heures sur une structure.

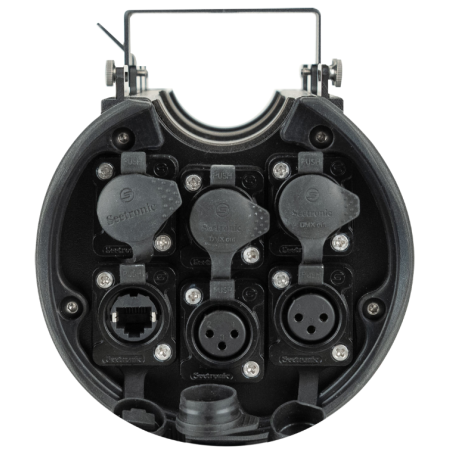

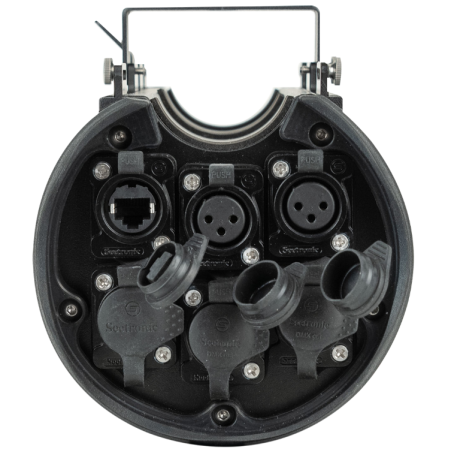

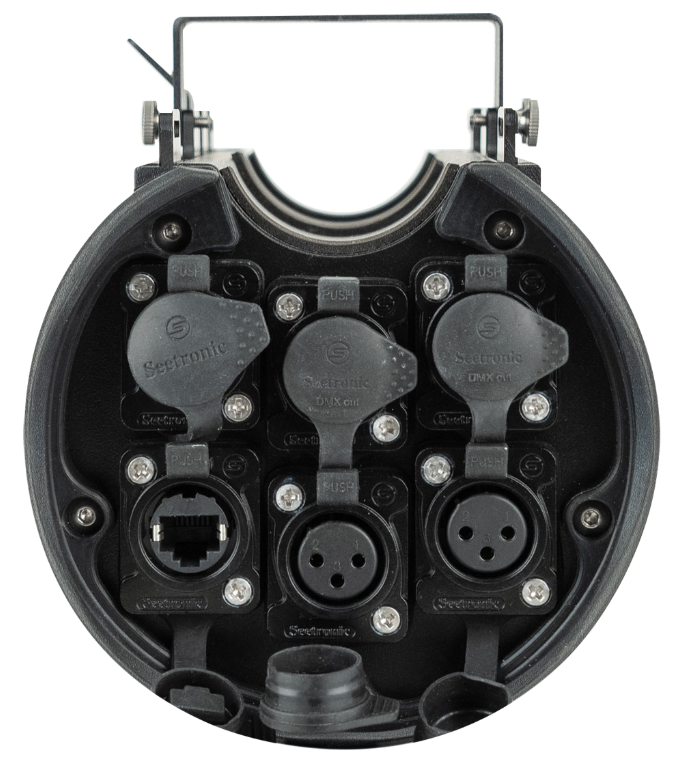

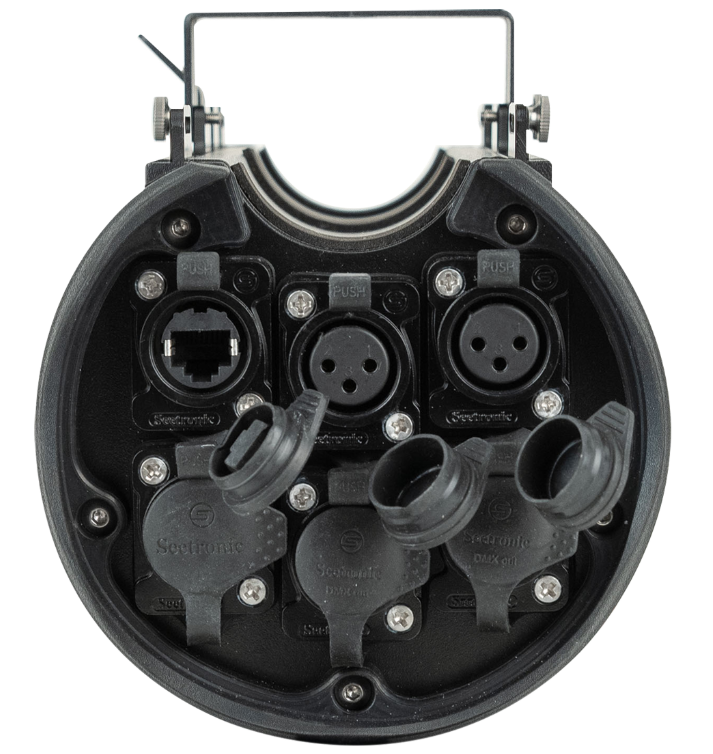

L'ensemble des connecteurs est de marque Seetronic, une référence dans la connectique étanche pour le spectacle. Les sorties XLR 3 broches, l'entrée de données RJ45 et l'alimentation Power Pro True conservent ainsi l'indice IP65 du boîtier une fois les câbles adaptés branchés. L'alimentation accepte une tension de 100 à 240 V AC en 50/60 Hz pour une consommation de seulement 5 W, ce qui permet de l'intégrer facilement sur une ligne électrique existante. Un câble Power Pro True est fourni avec l'appareil pour une mise en service immédiate.

La plage de température ambiante de fonctionnement s'étend de -5 °C à 40 °C, ce qui couvre la plupart des situations rencontrées en événementiel. Les voyants LED de puissance et de signal permettent de vérifier d'un coup d'œil l'état du nœud depuis le sol. Pour l'utilisateur, ces choix de conception se traduisent par une durabilité accrue et une meilleure tranquillité en exploitation. Energyson assure le suivi de ce matériel professionnel avec un service après-vente dédié et l'application de la garantie constructeur.

Comment configurer le Showtec NET-4/3 IP via l'écran OLED et l'interface web ?

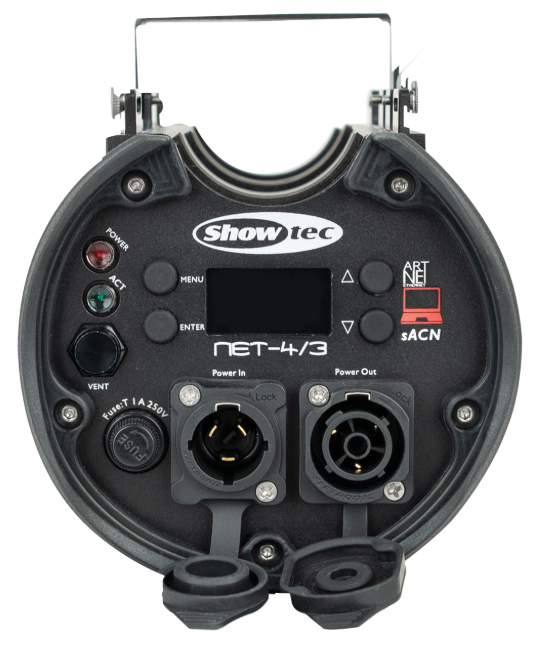

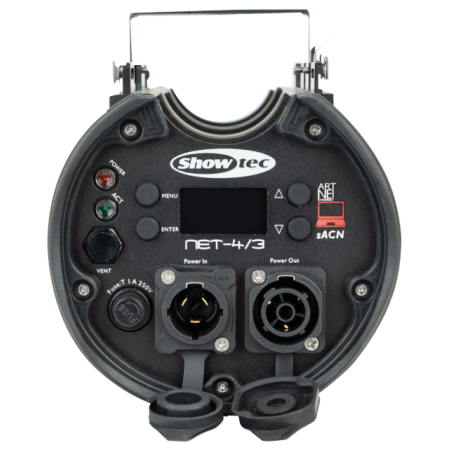

Le paramétrage du Showtec NET-4/3 IP peut s'effectuer directement sur l'appareil grâce à son afficheur OLED et à ses boutons de navigation. Le menu donne accès à l'ensemble des réglages : choix du protocole Art-Net ou sACN, attribution des univers aux sorties, sens de conversion et paramètres réseau. L'écran OLED offre une bonne lisibilité, y compris dans la pénombre d'une salle ou d'un plateau, ce qui facilite les ajustements de dernière minute lors des répétitions ou de l'encodage des tableaux de lumière.

Le nœud reste également accessible à distance depuis un ordinateur fixe ou portable relié au même réseau. Il suffit d'ouvrir l'interface du navigateur web pour consulter et modifier tous les paramètres, sans intervenir physiquement sur le truss. L'identifiant par défaut est Admin et le mot de passe par défaut est Admin. Il est conseillé de les personnaliser lors de la première installation, en particulier sur les réseaux partagés entre plusieurs équipes techniques ou lors d'événements accueillant de nombreux prestataires.

Cette double approche, locale et à distance, apporte un vrai gain de temps lorsque le nœud est déjà accroché en hauteur. Le régisseur peut ajuster le patch depuis la régie et le technicien plateau garde la possibilité d'intervenir sur l'écran en cas de besoin. Les modes de contrôle Art-Net, DMX et logiciel PC complètent cette souplesse. Les conseillers Energyson peuvent guider la première configuration, l'adressage réseau et la vérification du bon fonctionnement RDM avec les projecteurs de l'installation.

Notre avis d’expert Energyson sur NET-4/3 IP

Le Showtec NET-4/3 IP se distingue par une construction pensée pour le terrain. Le boîtier en aluminium IP65, la connectique Seetronic complète et les anneaux en caoutchouc lui donnent une vraie résistance face aux manipulations répétées et aux montages en extérieur. L'isolation galvanique des 4 sorties DMX est un point technique rassurant pour la stabilité du réseau. La configuration est simple sur l'écran OLED, et l'interface web évite de remonter sur le pont pour modifier un univers ou un protocole en cours d'exploitation.

Face aux nœuds Art-Net au format rack, qui obligent à tirer des lignes DMX depuis la régie ou le plateau jusqu'au pont, le NET-4/3 IP s'installe directement sur la structure et réduit sensiblement le câblage suspendu. Son poids de 2,5 kg reste à prendre en compte dans le calcul des charges sur les petits ponts. Nous le recommandons aux prestataires techniques, aux régisseurs lumière en tournée et aux installateurs d'événements en plein air qui recherchent une distribution Art-Net ou sACN fiable sur 4 univers.

"Placé directement sur le truss, le NET-4/3 IP simplifie le câblage DMX, et son indice IP65 permet de l'utiliser sereinement en festival comme en salle." – Julien, technicien éclairage, Energyson (contrôle et distribution DMX)
