Showtec
NET-8/3

Nœud Art-Net Showtec NET-8/3

Caractéristiques Showtec NET-8/3

• Conversion bidirectionnelle des signaux Art-Net vers DMX et du DMX vers Art-Net
• Prise en charge des protocoles Art-Net, sACN, KlingNET et RDM pour une large compatibilité
• 8 univers DMX-512 isolés, configurables individuellement en entrée ou en sortie
• Transport de 4096 canaux maximum sur un seul câble CAT5
• Switch réseau intégré permettant une utilisation comme répéteur Ethernet
• Réseau haut débit en entrée et en sortie via connecteurs etherCON
• Réglages complets depuis le menu de l'écran graphique et les boutons en façade
• Configuration à distance par navigateur internet depuis un ordinateur de bureau ou portable
• Indicateurs LED de mode de fonctionnement, d'alimentation et de signal
• Format rack 1U adapté aux régies et flight cases
• Adapté aux petits comme aux grands événements

Informations techniques Showtec NET-8/3

• Alimentation : 100-240 V courant alternatif, 50/60 Hz
• Consommation électrique : 20 W
• Connecteur d'alimentation entrée : Power Pro bleu
• Connecteurs DMX : entrée et sortie XLR 3 broches
• Connecteurs data entrée et sortie : etherCON
• Vitesse des données : 1 Go/s
• Nombre d'univers : 8
• Modes de contrôle : Art-Net, DMX, logiciel PC
• Protocoles : Art-Net, DMX, KlingNET, RDM, sACN, TCP-IPv4
• Afficheur : écran LCD
• Indicateurs LED : mode de fonctionnement, puissance, signal
• Longueur : 483 mm
• Largeur : 143 mm
• Hauteur : 46 mm
• Profondeur d'installation hors connecteur : 143 mm
• Poids : 2,2 kg
• Unité rack : 1U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : noir
• Température ambiante de fonctionnement : de -5 °C à 40 °C
• Câble inclus : câble Power Pro

Les points clés du NET-8/3 Showtec

Comment le nœud Art-Net Showtec NET-8/3 convertit-il les signaux réseau en DMX ?

Le Showtec NET-8/3 est un appareil de routage réseau qui fait le lien entre une infrastructure Ethernet et des projecteurs pilotés en DMX. Il reçoit les données lumière transmises en Art-Net, sACN ou KlingNET depuis une console, un logiciel PC ou un serveur, puis les restitue sur ses sorties XLR 3 broches. Le processus fonctionne aussi dans l'autre sens : un pupitre DMX classique peut être raccordé en entrée pour que ses données soient diffusées sur le réseau. Cette conversion bidirectionnelle rend le nœud utile aussi bien en régie qu'au plus près des structures d'éclairage.

La capacité de 4096 canaux, répartis sur 8 univers DMX-512, est transportée par un seul câble CAT5. Concrètement, une seule liaison réseau remplace plusieurs multipaires DMX entre la régie et la scène, ce qui allège le câblage, réduit le poids transporté et accélère le montage. Le débit de 1 Go/s assure une transmission fluide des données de contrôle, que l'installation comprenne des automatiques, des barres LED, des gradateurs ou des machines à effets. Chaque univers est isolé, ce qui limite la propagation des perturbations d'une ligne à l'autre.

Pour l'éclairagiste, le bénéfice se mesure en souplesse de patch et en fiabilité de transmission. Les univers peuvent être affectés en entrée ou en sortie selon la configuration du spectacle, sans changer de matériel. Chez Energyson, nos techniciens accompagnent la mise en œuvre de ce type de nœud DMX sur des installations fixes comme sur des tournées, avec un SAV capable de vous conseiller sur l'adressage réseau, le choix des protocoles et l'organisation des univers selon votre parc lumière.

Protocoles Art-Net, sACN et KlingNET : la compatibilité réseau du Showtec NET-8/3

La polyvalence du Showtec NET-8/3 repose sur sa prise en charge de plusieurs protocoles d'éclairage sur IP. L'Art-Net, très répandu dans les logiciels et consoles lumière, côtoie le sACN, protocole de streaming DMX largement adopté dans le spectacle vivant. Le nœud gère également le KlingNET, utilisé pour le pilotage de certains équipements LED, ainsi que le RDM pour la communication bidirectionnelle avec les appareils compatibles. Le tout repose sur une base réseau TCP-IPv4, standard dans les infrastructures informatiques actuelles.

Cette compatibilité multiprotocole simplifie l'intégration du boîtier dans des installations hétérogènes. Une régie peut ainsi associer une console émettant en sACN, un logiciel PC travaillant en Art-Net et des projecteurs DMX classiques, sans multiplier les interfaces. Les modes de contrôle prévus par Showtec couvrent l'Art-Net, le DMX et le pilotage par logiciel PC. Pour les prestataires qui louent ou partagent du matériel, cette ouverture limite les mauvaises surprises lors de l'arrivée d'une console différente sur un événement, car le nœud s'adapte au flux reçu.

Le RDM apporte un confort supplémentaire au quotidien : il permet d'échanger des informations avec les appareils compatibles, utile pour l'adressage et le diagnostic. Associé à une interface réseau standard, le Showtec NET-8/3 s'inscrit ainsi dans une démarche durable, où l'investissement reste pertinent lorsque le parc évolue. Les conseillers Energyson, spécialisés en contrôle DMX et réseaux lumière, peuvent vérifier avec vous la compatibilité de vos consoles et projecteurs avant intégration.

8 univers DMX isolés en XLR 3 broches pour les installations scéniques

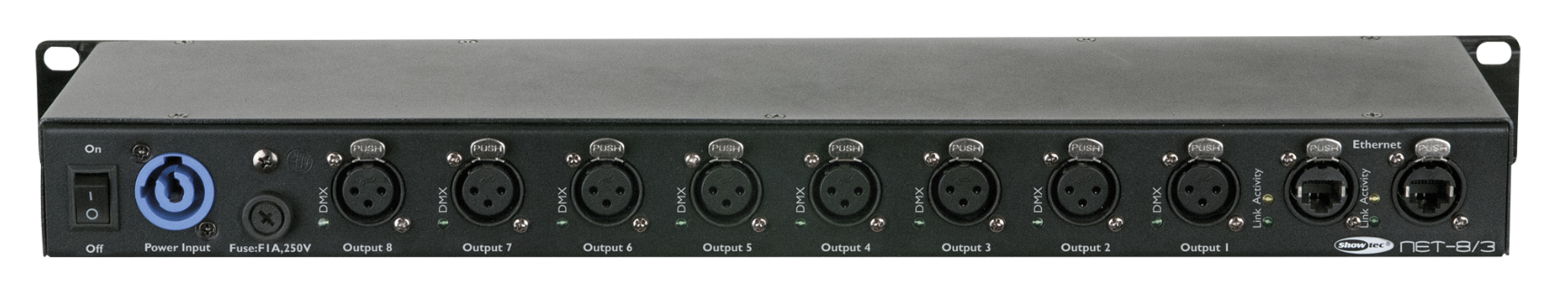

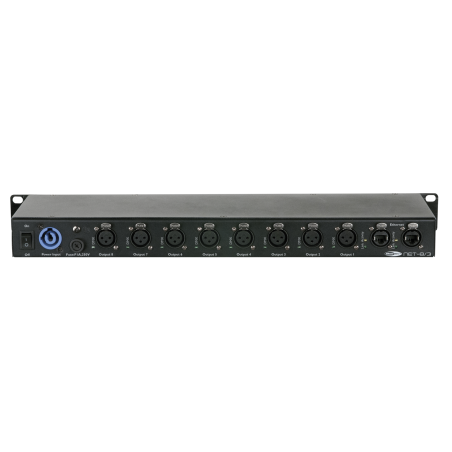

Le Showtec NET-8/3 dispose de 8 univers DMX-512 isolés, accessibles sur des connecteurs XLR 3 broches en entrée et en sortie. Ce format de connectique est courant sur de nombreux projecteurs, lyres, barres LED et contrôleurs, ce qui facilite le raccordement direct sans adaptateur. Chaque univers peut être configuré en entrée ou en sortie, offrant une grande liberté dans la conception du réseau : distribution vers plusieurs zones de scène, récupération de signaux DMX existants ou fusion avec des données réseau.

L'isolation des univers constitue un atout important pour la fiabilité d'une installation. Elle contribue à protéger le reste du système lorsqu'une ligne DMX subit un défaut de câblage ou une perturbation électrique. Sur un plateau chargé, avec des longueurs de câble importantes et des appareils de natures différentes, cette séparation sécurise le spectacle. Les 4096 canaux disponibles couvrent les besoins d'une salle de concert, d'un théâtre, d'un événement d'entreprise ou d'une installation architecturale de taille moyenne à grande.

Pour les parcs équipés en XLR 5 broches, Showtec propose le NET-8/5 dans la même gamme, avec un fonctionnement identique. Le choix du NET-8/3 se justifie donc lorsque la majorité des appareils utilisent des fiches 3 broches, ce qui évite d'ajouter des adaptateurs sur chaque ligne. Energyson oriente ses clients vers la version adaptée en analysant leur connectique, afin de garantir une installation propre, homogène et conforme aux usages professionnels.

Pourquoi choisir un nœud Art-Net avec switch réseau intégré comme le Showtec NET-8/3 ?

Le Showtec NET-8/3 intègre un switch réseau qui lui permet de fonctionner comme répéteur Ethernet. Grâce à ses connecteurs etherCON en entrée et en sortie, le flux réseau reçu peut être transmis vers un autre appareil sans ajouter de commutateur externe. Cette architecture simplifie la création de chaînes de nœuds le long d'une structure, d'une salle à l'autre ou entre plusieurs zones de scène. Le réseau haut débit, à 1 Go/s, est disponible aussi bien en entrée qu'en sortie.

Sur le terrain, cette fonction se traduit par un gain de temps et une réduction du matériel à transporter. Moins de boîtiers à alimenter, moins de câbles à tirer et moins de points de défaillance potentiels : la topologie du réseau lumière reste lisible. Les connecteurs etherCON, verrouillables et robustes, sont adaptés aux manipulations répétées en tournée ou en location. Ils assurent un maintien sûr des liaisons réseau, là où une prise RJ45 standard serait plus exposée aux arrachements accidentels.

Cette approche favorise aussi l'évolutivité de l'installation. Lorsque le nombre de projecteurs augmente, il devient possible d'ajouter un nœud supplémentaire en aval, sans repenser toute la distribution réseau. Pour un installateur comme pour un prestataire événementiel, c'est une solution cohérente sur le long terme. Les équipes Energyson accompagnent la conception de ces réseaux DMX sur Ethernet et conseillent sur le câblage CAT5 et les bonnes pratiques de déploiement.

Configuration par écran LCD et navigateur web du Showtec NET-8/3

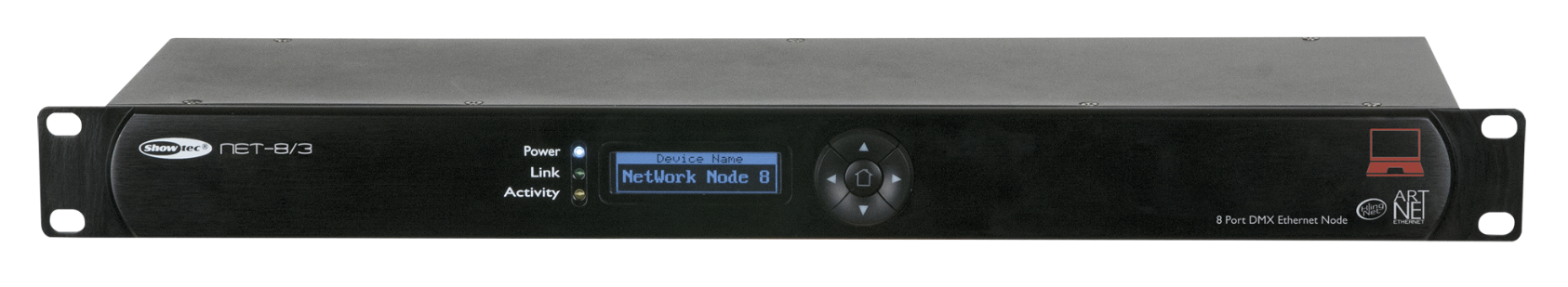

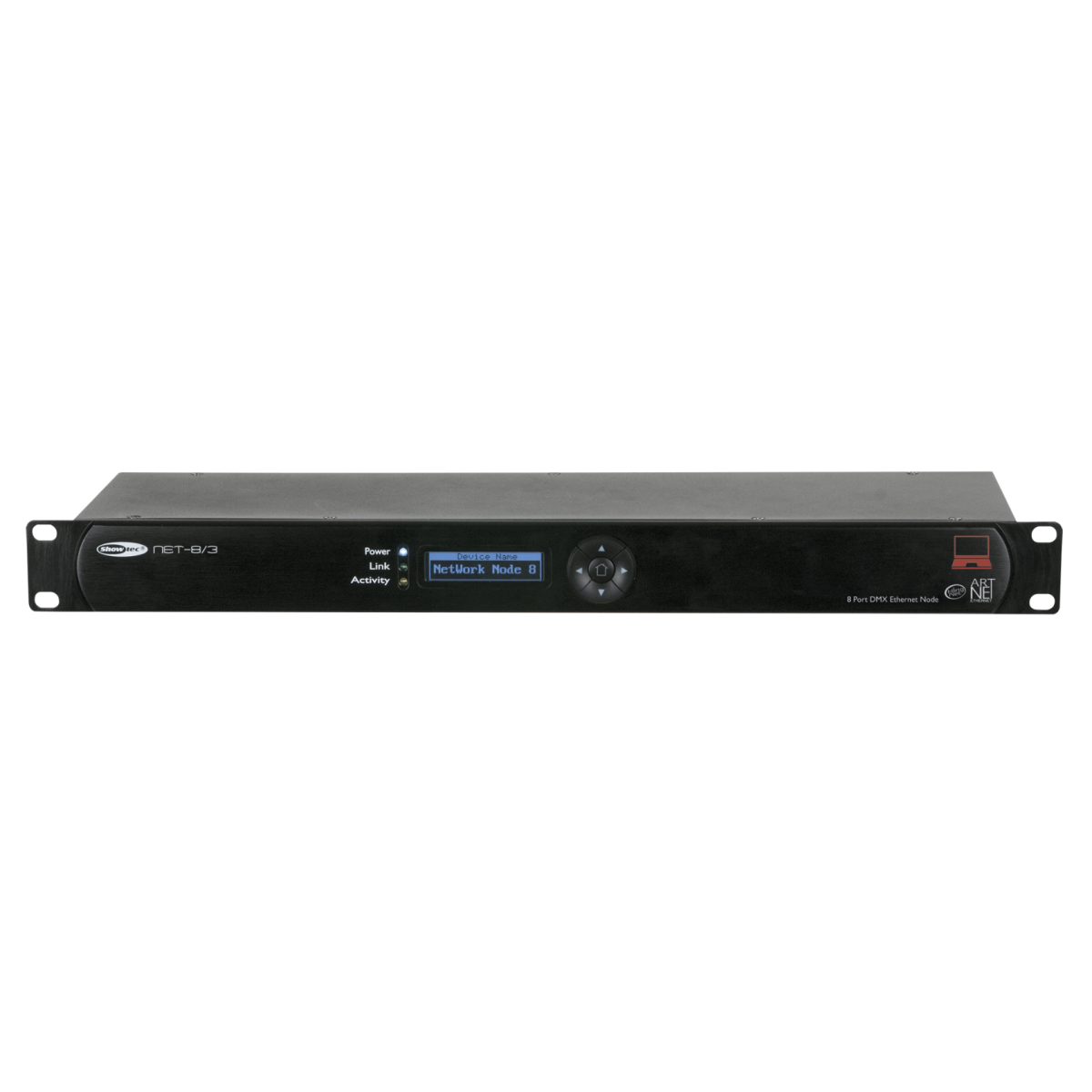

Le Showtec NET-8/3 se règle directement depuis sa façade grâce à un écran graphique LCD et à des boutons de navigation. Le menu donne accès à l'ensemble des paramètres, ce qui permet de configurer le nœud sur site, sans ordinateur, au moment de l'installation ou lors d'un changement de configuration. Des indicateurs LED renseignent en permanence sur le mode de fonctionnement, l'alimentation et la présence de signal, un repère précieux pour le diagnostic rapide en régie.

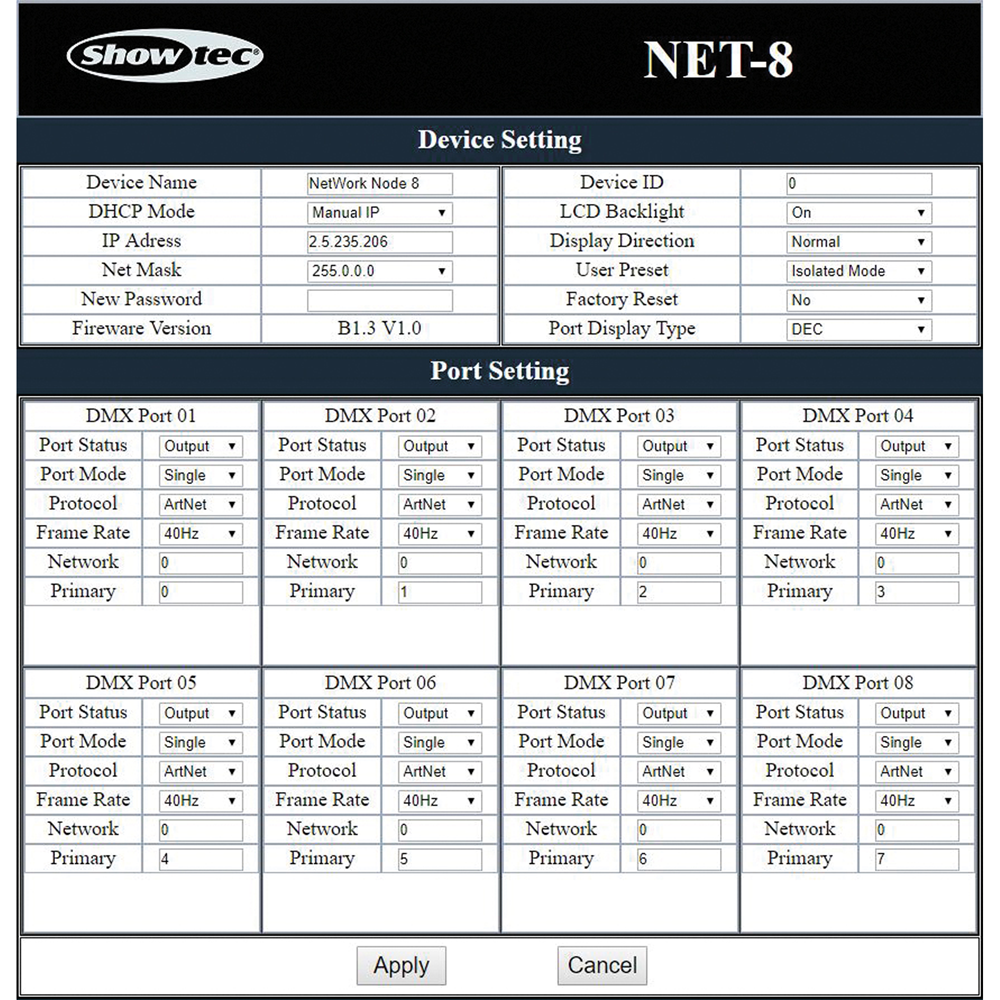

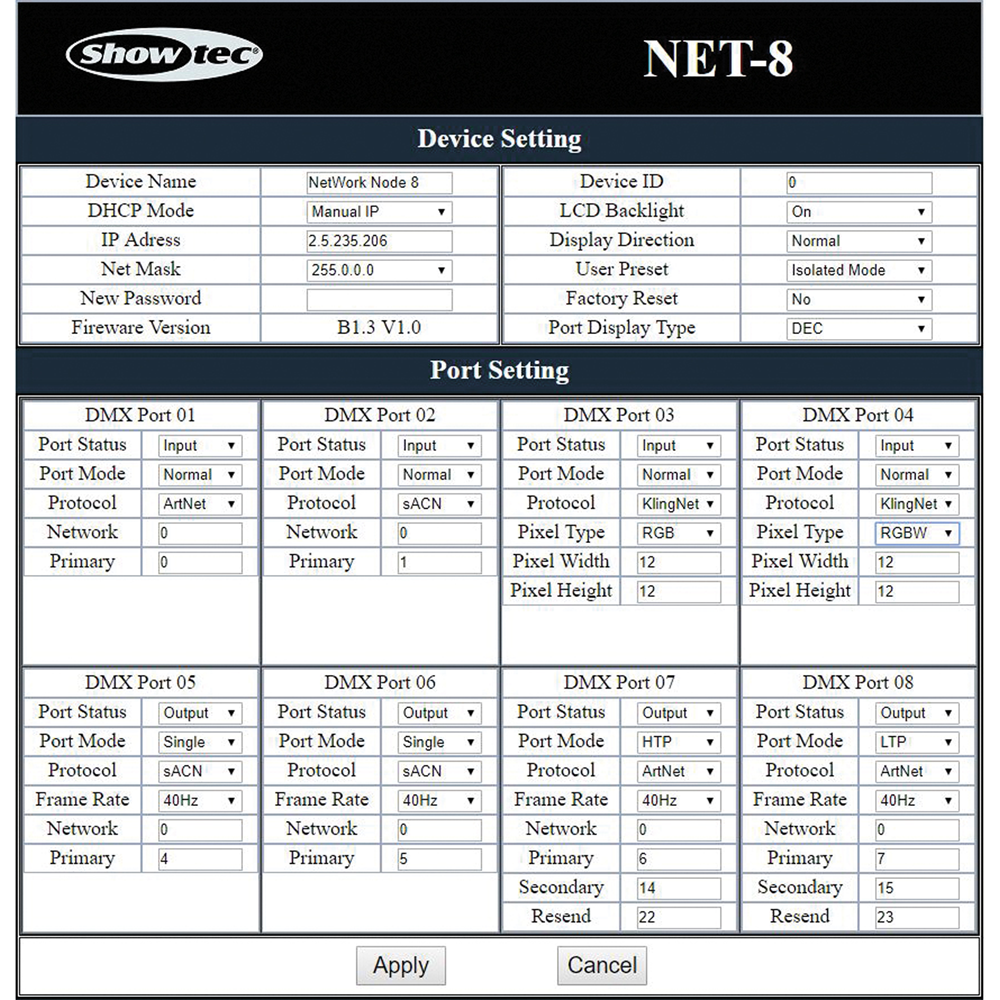

Le nœud propose également une connexion par navigateur internet. Depuis un ordinateur de bureau ou un portable relié au réseau, l'utilisateur accède à distance aux réglages et peut modifier les paramètres sans se déplacer jusqu'à l'appareil. Cette fonction prend tout son sens lorsque le boîtier est installé en hauteur, dans un rack technique difficile d'accès ou à l'autre bout d'une salle. Elle facilite aussi la maintenance des installations fixes, où les interventions doivent rester rapides.

La double interface, locale et web, apporte un confort réel aux techniciens lumière comme aux intégrateurs. Les débutants trouvent dans le menu en façade une prise en main progressive, tandis que les utilisateurs expérimentés gagnent du temps avec la configuration à distance. Energyson peut accompagner ses clients dans le paramétrage initial du nœud, l'attribution des univers et l'organisation de l'adressage réseau en TCP-IPv4.

Installation en rack 1U, alimentation et conditions d'utilisation du Showtec NET-8/3

Le Showtec NET-8/3 adopte un format rack 1U, avec une longueur de 483 mm, une largeur de 143 mm et une hauteur de 46 mm. Sa profondeur d'installation, hors connecteur, est de 143 mm, ce qui permet de l'intégrer dans des racks et flight cases peu profonds. Avec un poids de 2,2 kg et un boîtier noir en métal et plastique, il s'insère discrètement dans une régie lumière ou un rack de distribution placé au plus près de la scène.

L'alimentation accepte une tension de 100 à 240 V en courant alternatif, à 50 ou 60 Hz, via un connecteur Power Pro bleu. Le câble Power Pro est fourni. La consommation de 20 W reste modeste, ce qui facilite le partage d'une ligne électrique avec d'autres équipements de la régie. Cette plage de tension étendue rend l'appareil utilisable dans de nombreux contextes, y compris lors de déplacements où les réseaux électriques diffèrent.

Classé IP20, le nœud est destiné à une utilisation en intérieur uniquement. Il fonctionne dans une plage de température ambiante comprise entre -5 °C et 40 °C, à prendre en compte dans les racks fermés ou les régies peu ventilées. Respecter ces conditions garantit la longévité de l'appareil. Energyson conseille ses clients sur l'intégration en rack, la ventilation et la protection du matériel, en s'appuyant sur les recommandations du fabricant Showtec.

Notre avis d’expert Energyson sur NET-8/3

Le Showtec NET-8/3 se distingue par la combinaison de 8 univers isolés, d'un switch intégré et d'une compatibilité Art-Net, sACN, KlingNET et RDM dans un boîtier rack 1U de 2,2 kg. Les connecteurs etherCON et XLR 3 broches apportent une robustesse appréciable en exploitation, et le double mode de réglage, par écran LCD ou par navigateur, rend la configuration accessible dans la plupart des situations. Les indicateurs LED de signal et de fonctionnement permettent un contrôle visuel rapide pendant les montages, ce qui sécurise la mise en service d'un réseau lumière.

Face au Showtec NET-8/5, son équivalent en XLR 5 broches, le NET-8/3 offre les mêmes fonctions réseau et le même nombre d'univers, la différence portant uniquement sur la connectique DMX. Le choix dépend donc avant tout du parc de projecteurs à piloter. Nous le recommandons aux prestataires événementiels, aux techniciens de salle et aux installateurs qui souhaitent remplacer des multipaires DMX par une liaison réseau unique. Les utilisateurs dont le matériel est majoritairement équipé en XLR 3 broches en tireront le meilleur parti, en régie fixe comme en tournée.

"Sur une installation avec plusieurs zones de scène, une seule liaison CAT5 vers le NET-8/3 remplace des dizaines de mètres de multipaires DMX et simplifie nettement le montage." – Mathieu, technicien éclairage, Energyson (réseaux DMX et Art-Net)
