Showtec
NET-8/5

Nœud Art-Net Showtec NET-8/5

Caractéristiques Showtec NET-8/5

• Conversion bidirectionnelle des signaux Art-Net en DMX et du DMX en Art-Net
• Prise en charge des protocoles Art-Net, sACN, KlingNET et RDM pour une large compatibilité
• 8 univers DMX-512 isolés, configurables individuellement en entrée ou en sortie
• Jusqu'à 4096 canaux transportés sur un seul câble CAT5
• Switch réseau intégré permettant une utilisation comme répéteur Ethernet
• Menu simple d'utilisation sur affichage graphique LCD avec boutons en façade
• Paramétrage à distance via navigateur internet depuis un ordinateur de bureau ou portable
• Connecteurs etherCON verrouillables pour une liaison réseau fiable
• Indicateurs LED de mode de fonctionnement, de puissance et de signal
• Format rack 1 U adapté aux petits comme aux grands événements

Informations techniques Showtec NET-8/5

• Protocoles : Art-Net, DMX, Kling-Net, RDM, sACN, TCP-IPv4
• Mode de contrôle : Art-Net, DMX, logiciel PC
• Nombre d'univers : 8
• Vitesse des données : 1 Go/s
• Alimentation : 100-240 V CA, 50/60 Hz
• Consommation d'énergie : 20 W
• Connecteur d'alimentation : Power Pro bleu
• Connecteurs DMX in et DMX out : XLR 5 broches
• Connecteurs data in et data out : etherCON
• Afficheur : LCD
• Indicateurs LED : mode de fonctionnement, puissance, signal
• Dimensions : 483 x 143 x 46 mm
• Profondeur d'installation hors connecteur : 143 mm
• Poids : 2,2 kg
• Unité rack : 1 U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : noir
• Température ambiante : de -5 °C à 40 °C
• Article inclus : câble Power Pro

Les points clés du NET-8/5 Showtec

Conversion Art-Net, sACN et KlingNET vers DMX avec le nœud Showtec NET-8/5

Le nœud Art-Net Showtec NET-8/5 est un appareil de routage réseau qui convertit les signaux Art-Net en DMX et inversement. Il prend en charge les protocoles Art-Net, sACN et KlingNET, ainsi que le RDM et le TCP-IPv4. Cette polyvalence permet de relier une console lumière, un logiciel de pilotage sur ordinateur ou un serveur média à des projecteurs DMX traditionnels sans multiplier les interfaces. Le convertisseur gère 8 univers DMX-512, soit 4096 canaux au total, transportés par un seul câble CAT5. Pour un régisseur, cela signifie moins de câbles DMX longue distance et un réseau d'éclairage plus lisible.

Chacun des 8 univers est isolé et peut être configuré en entrée ou en sortie. Cette souplesse permet par exemple de récupérer le signal d'une console DMX existante pour l'injecter dans le réseau Ethernet, tout en distribuant d'autres univers vers les lyres, les barres LED ou les gradateurs. L'isolation des ports limite la propagation des perturbations électriques d'une ligne à l'autre, un point essentiel lorsque l'on mélange des appareils de marques différentes. Le débit de données de 1 Go/s assure une transmission rapide des trames lumière, y compris sur des installations comportant de nombreux points de contrôle.

La prise en charge du RDM ouvre la voie à une communication bidirectionnelle avec les projecteurs compatibles, utile pour l'adressage et le diagnostic. Le protocole KlingNET complète l'ensemble pour les appareils et murs LED qui l'exploitent. Ce nœud réseau s'adresse ainsi aussi bien aux prestataires techniques qu'aux salles de spectacle équipées. Chez Energyson, nos techniciens éclairage accompagnent la mise en œuvre de ce type de solution réseau et assurent le suivi SAV des produits Showtec, une marque reconnue dans le domaine de l'éclairage scénique et événementiel.

Pourquoi choisir un nœud Art-Net 8 univers Showtec NET-8/5 pour vos événements ?

Le Showtec NET-8/5 répond aux besoins des petits comme des grands événements grâce à sa capacité de 8 univers DMX. Là où un simple interface USB-DMX se limite souvent à une ou deux lignes, ce nœud Art-Net centralise jusqu'à 4096 canaux dans un format rack 1 U. Pour un concert, un salon professionnel ou une scène de théâtre, il devient possible de piloter un parc de projecteurs conséquent depuis un seul point réseau. La distribution par câble CAT5 réduit le poids et le volume du câblage à transporter, ce qui facilite la logistique des tournées et des installations temporaires.

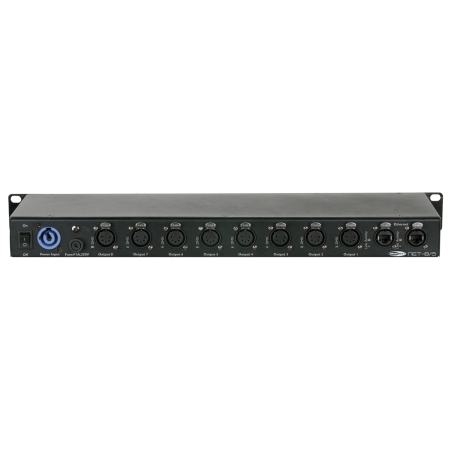

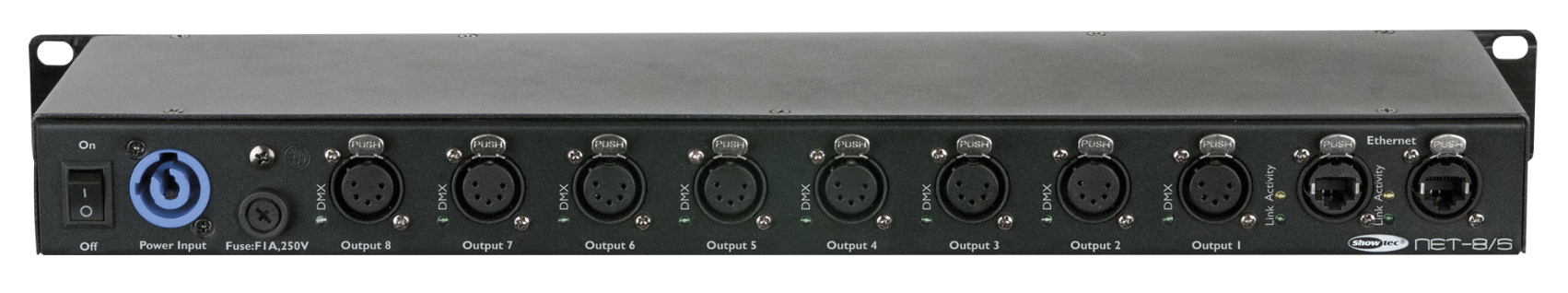

Le choix de connecteurs XLR 5 broches constitue un argument important pour les utilisateurs qui travaillent selon la norme DMX d'origine. Les projecteurs professionnels, les gradateurs et de nombreux équipements de théâtre utilisent ce format, ce qui évite le recours à des adaptateurs XLR 3 vers 5 broches, sources fréquentes de faux contacts. Pour les parcs équipés en XLR 3 broches, Showtec propose la version NET-8/3 avec les mêmes fonctions. Les connecteurs etherCON, quant à eux, offrent un verrouillage mécanique du câble réseau, indispensable sur scène où les câbles sont régulièrement sollicités par les passages et les manipulations.

Le switch réseau intégré apporte un avantage concret : le NET-8/5 peut servir de répéteur Ethernet et transmettre le flux vers un autre nœud ou un autre équipement réseau. Cette fonction simplifie la création d'une chaîne de distribution sans switch externe supplémentaire. Associé à la compatibilité sACN et Art-Net, ce boîtier s'intègre aux principales consoles et logiciels de contrôle du marché. Energyson conseille ce nœud aux prestataires qui recherchent une solution évolutive et aux installateurs de salles qui souhaitent un équipement fixe en baie, avec l'appui de notre service technique pour le choix du câblage et des accessoires.

Comment configurer le Showtec NET-8/5 depuis l'écran LCD ou un navigateur internet ?

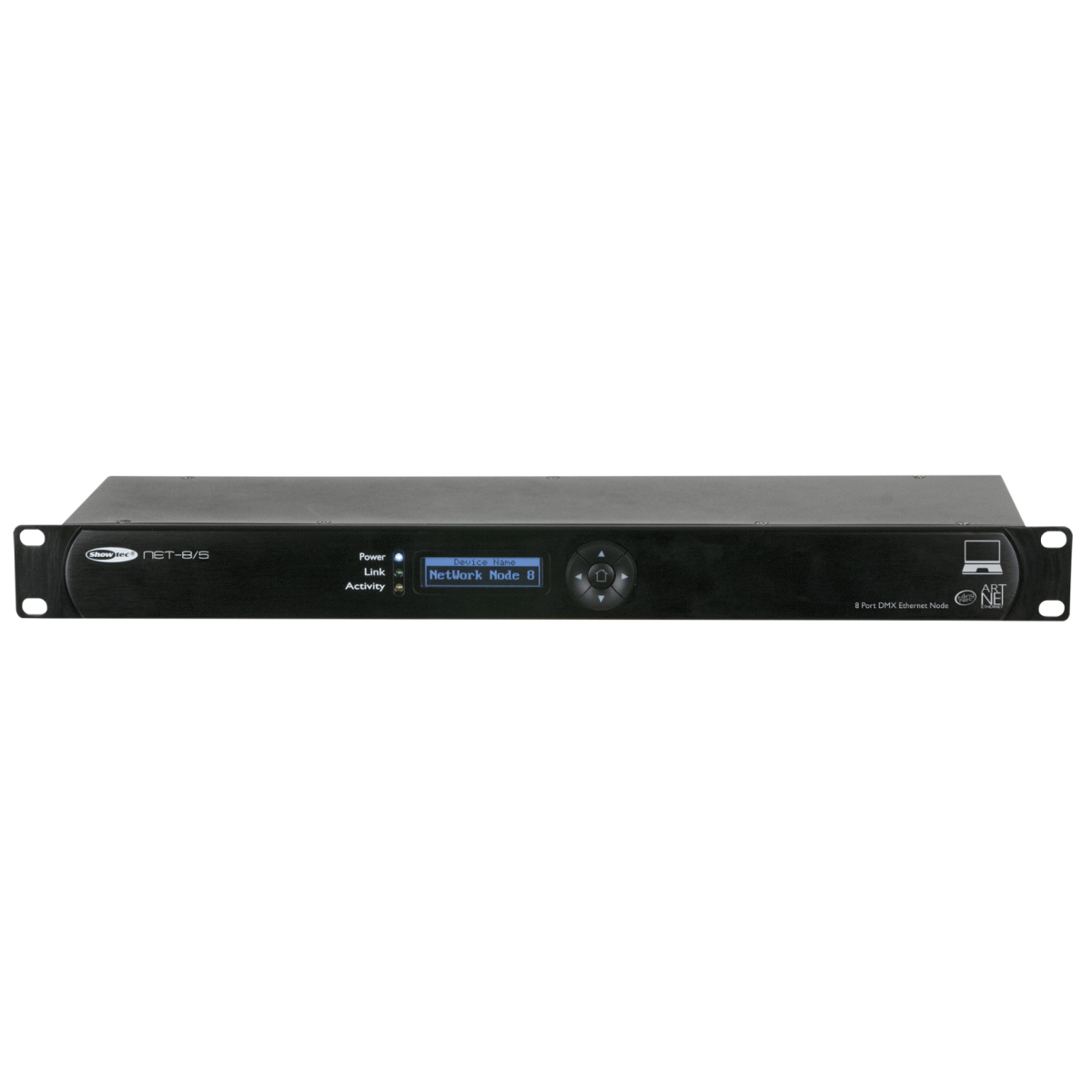

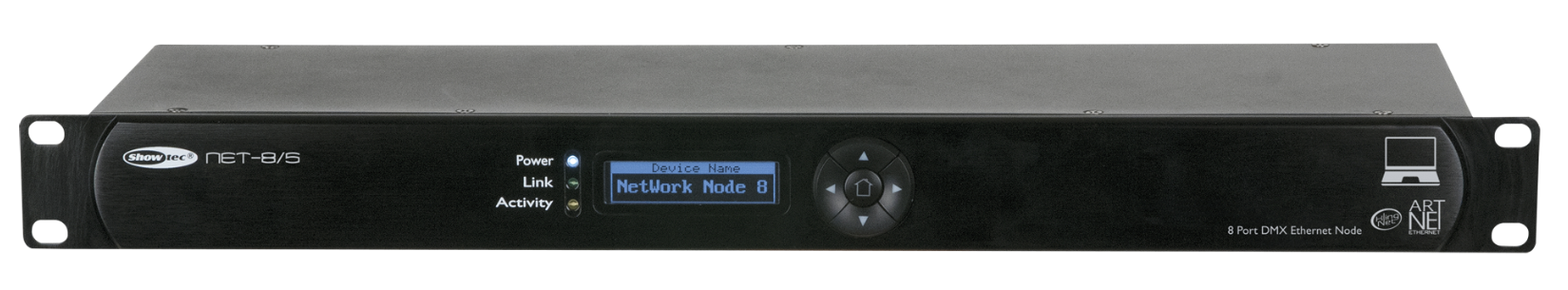

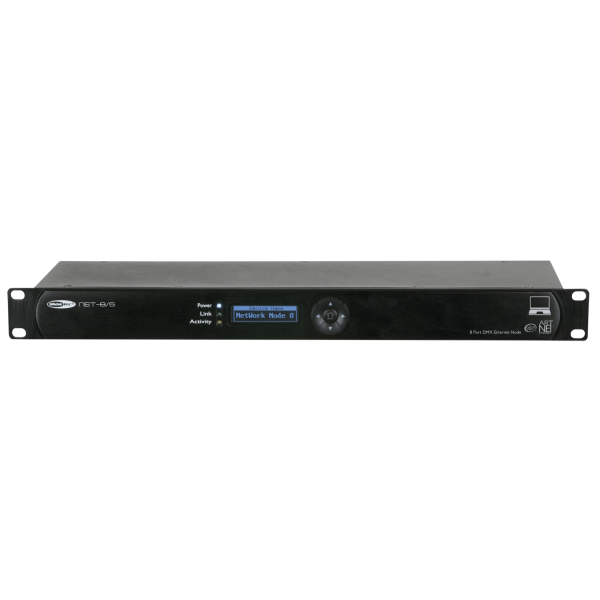

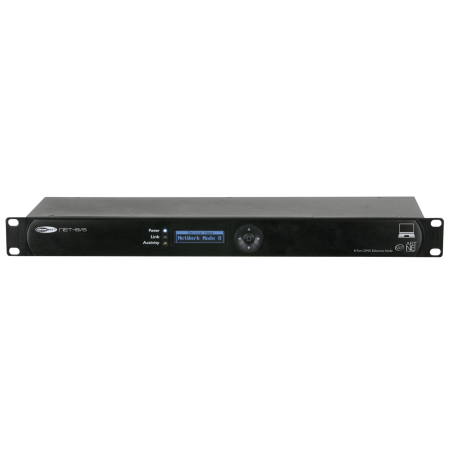

La configuration du Showtec NET-8/5 s'effectue directement sur l'appareil grâce à un menu facile à utiliser, affiché sur l'écran graphique LCD et piloté par les boutons situés en façade. Le technicien peut ainsi définir le sens de chaque univers, en entrée ou en sortie, choisir le protocole réseau utilisé et ajuster les paramètres d'adressage sans ordinateur. Cette autonomie est précieuse lors d'un montage rapide, lorsque la régie n'est pas encore installée. Les indicateurs LED de mode de fonctionnement, de puissance et de signal permettent en complément de vérifier d'un coup d'œil l'état du nœud dans la baie.

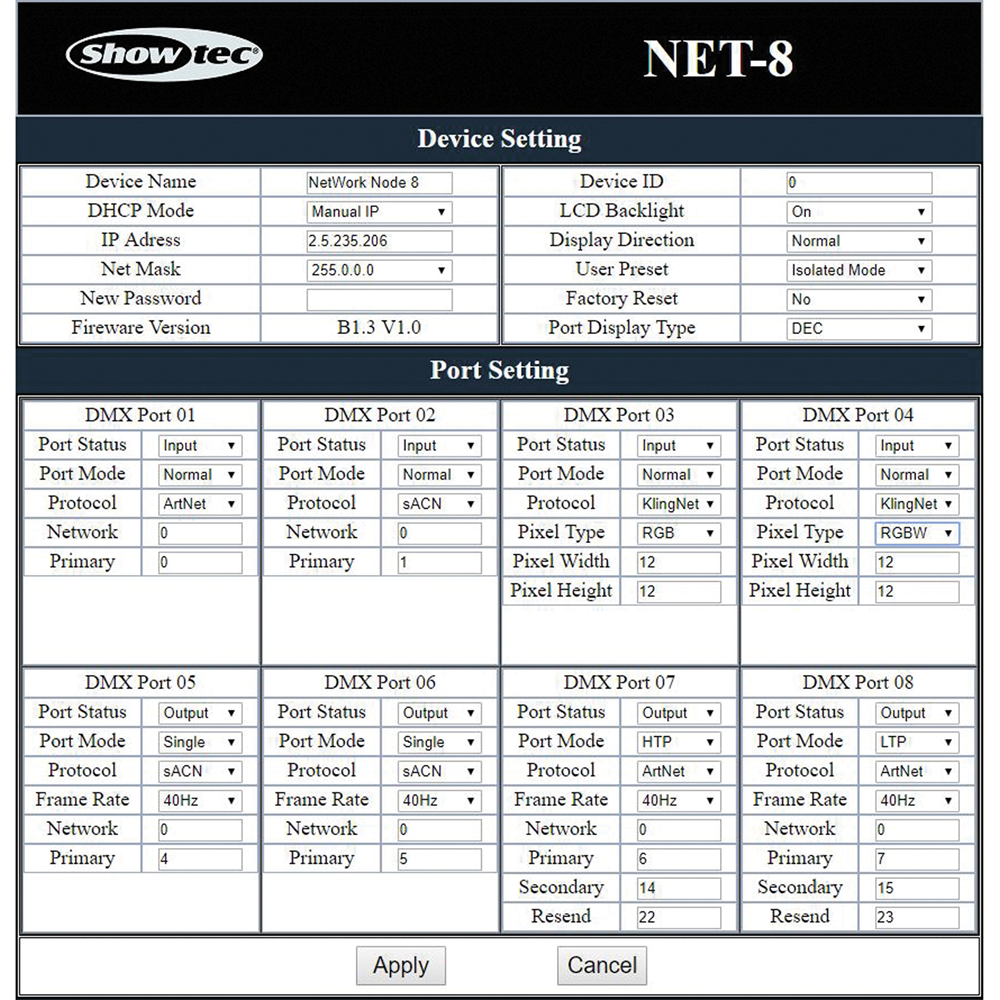

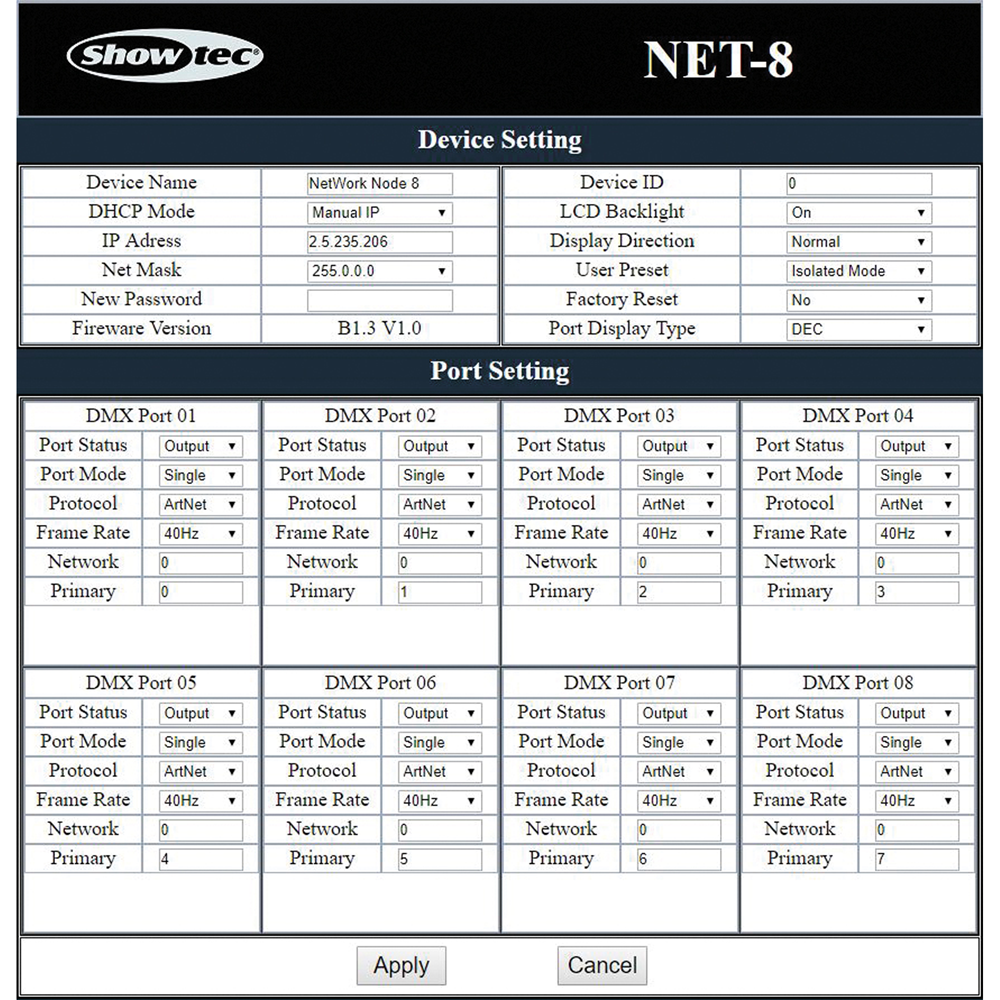

Tous les paramètres peuvent également être modifiés via un navigateur internet. Depuis un ordinateur de bureau ou un ordinateur portable connecté au réseau, l'utilisateur accède à distance à l'interface de réglage du convertisseur. Cette fonction se révèle pratique lorsque le nœud est installé dans un rack technique difficile d'accès, en hauteur sur un pont ou dans un local éloigné de la scène. Le pilotage par logiciel PC et la gestion du protocole TCP-IPv4 facilitent l'intégration dans un réseau d'éclairage structuré, avec plusieurs nœuds répartis sur le site.

Pour une mise en service sereine, il est conseillé de planifier l'adressage IP et la répartition des univers avant l'événement. Les équipes Energyson accompagnent les utilisateurs dans cette étape, du choix de la topologie réseau à la vérification des liaisons DMX. Le NET-8/5 est livré avec son câble Power Pro, ce qui permet un raccordement immédiat à l'alimentation secteur 100-240 V CA. Cette plage de tension étendue autorise une utilisation sur différents réseaux électriques, un atout pour les prestataires qui interviennent en France comme à l'étranger avec le même matériel.

Installation en rack 1 U et robustesse du nœud DMX Showtec NET-8/5

Le Showtec NET-8/5 adopte un format rack 19 pouces de 1 U, avec des dimensions de 483 x 143 x 46 mm et une profondeur d'installation de 143 mm hors connecteur. Ce gabarit compact s'insère facilement dans une baie technique fixe ou dans un flight-case de tournée, à côté d'un switch réseau, d'un distributeur électrique ou d'un splitter DMX. Avec un poids de 2,2 kg, le nœud reste léger à transporter tout en conservant une construction rigide. Le boîtier noir en métal et plastique se fond discrètement dans les installations scéniques et les régies.

L'alimentation passe par un connecteur Power Pro bleu, un format verrouillable qui sécurise la liaison électrique contre les débranchements accidentels. La consommation de 20 W reste modérée, ce qui limite l'échauffement dans le rack. L'appareil fonctionne dans une plage de température ambiante comprise entre -5 °C et 40 °C. Son indice de protection IP20 le destine exclusivement à une utilisation en intérieur : salles de spectacle, auditoriums, salons, studios ou régies abritées lors d'événements en extérieur.

• Format rack 1 U pour baie 19 pouces ou flight-case
• Connecteurs etherCON et Power Pro verrouillables
• Consommation de 20 W adaptée à une installation en rack
• Utilisation en intérieur uniquement, indice IP20

Cette conception orientée terrain répond aux contraintes des techniciens qui montent et démontent régulièrement leur matériel. Les connecteurs verrouillables, la façade de contrôle et l'intégration rack réduisent les risques de panne liés aux manipulations. Energyson sélectionne les produits Showtec pour leur adéquation avec les usages professionnels de l'éclairage scénique et assure un SAV et une garantie suivis par des techniciens spécialisés. Nos conseillers peuvent également orienter vers les câbles CAT5, les cordons DMX XLR 5 broches et les accessoires rack nécessaires à une installation complète et durable.

Notre avis d'expert Energyson sur NET-8/5

Le Showtec NET-8/5 se distingue par une combinaison rare dans ce format : 8 univers DMX isolés, des sorties XLR 5 broches natives et des connecteurs etherCON, le tout dans un rack 1 U de 2,2 kg. La prise en charge simultanée d'Art-Net, sACN, KlingNET et RDM le rend compatible avec la plupart des consoles et logiciels utilisés en prestation. Le switch intégré est un vrai confort sur le terrain, car il évite d'ajouter un switch externe pour chaîner un second nœud. Le menu sur écran LCD reste lisible et l'accès par navigateur facilite les réglages lorsque l'appareil est installé loin de la régie.

Face à des nœuds de même segment limités à deux ou quatre univers, le NET-8/5 offre davantage de marge pour faire évoluer une installation sans changer d'équipement. Par rapport à son équivalent NET-8/3, la différence se limite à la connectique DMX : le choix dépend donc du parc de projecteurs existant. Son indice IP20 impose de le protéger en extérieur. Nous le recommandons aux prestataires techniques, régisseurs lumière et installateurs de salles travaillant en XLR 5 broches, ainsi qu'aux utilisateurs qui souhaitent migrer un réseau DMX vers une distribution Ethernet structurée.

"Sur un parc équipé en XLR 5 broches, le NET-8/5 permet de passer à une distribution Art-Net propre sans adaptateurs, avec huit univers prêts à câbler." – Thomas, technicien éclairage, Energyson (réseaux DMX et Art-Net)
