Neutrik
NJ3FP6C

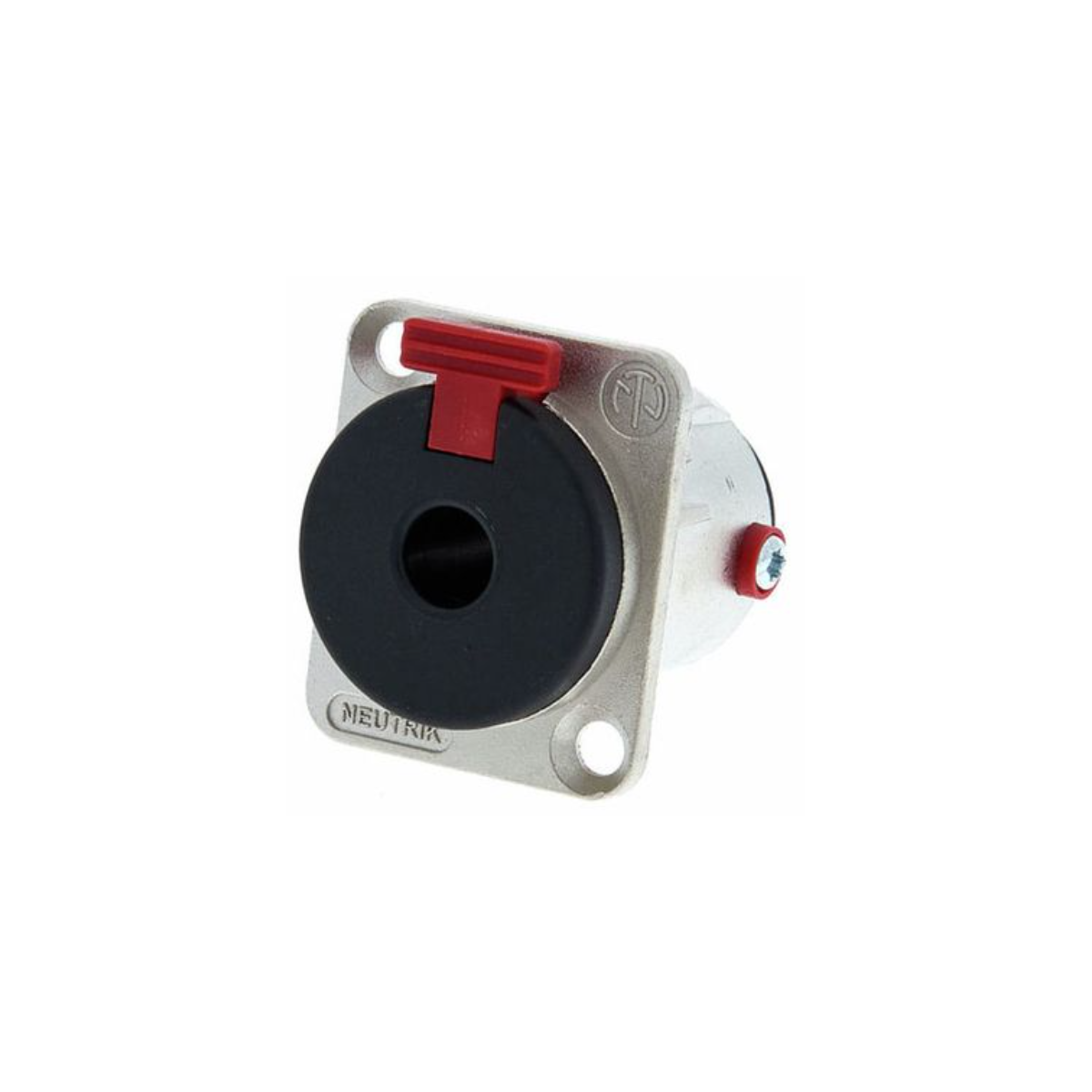

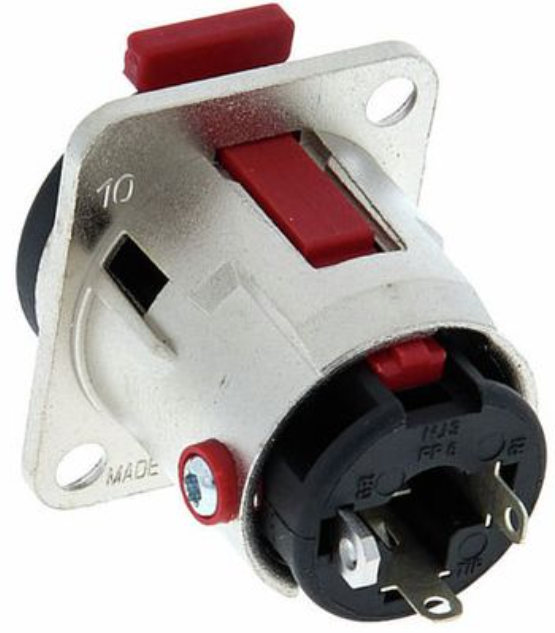

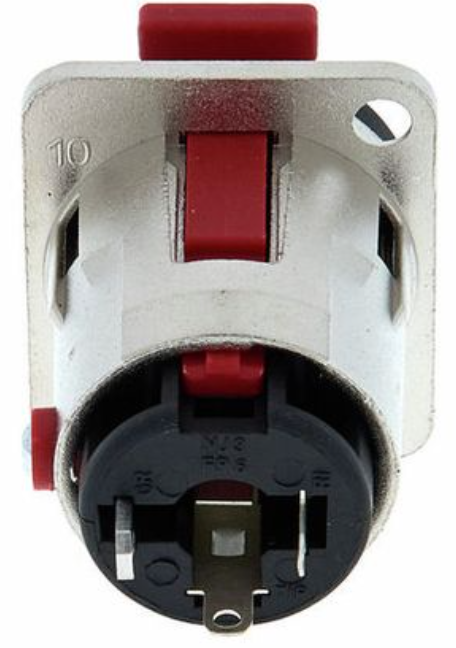

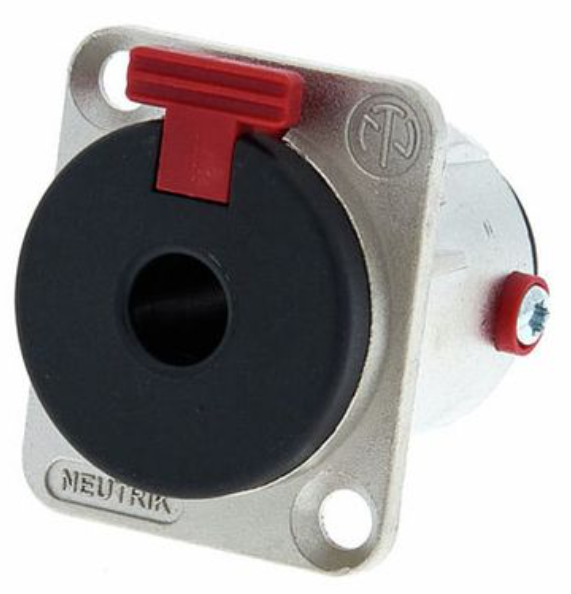

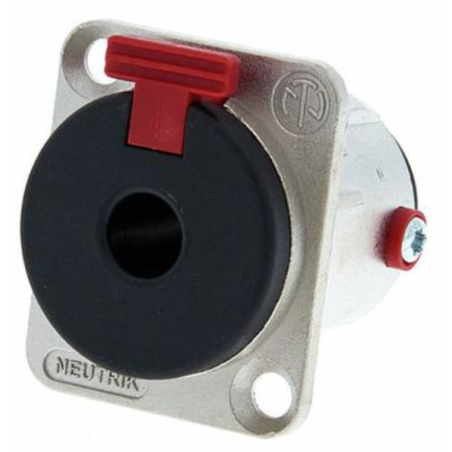

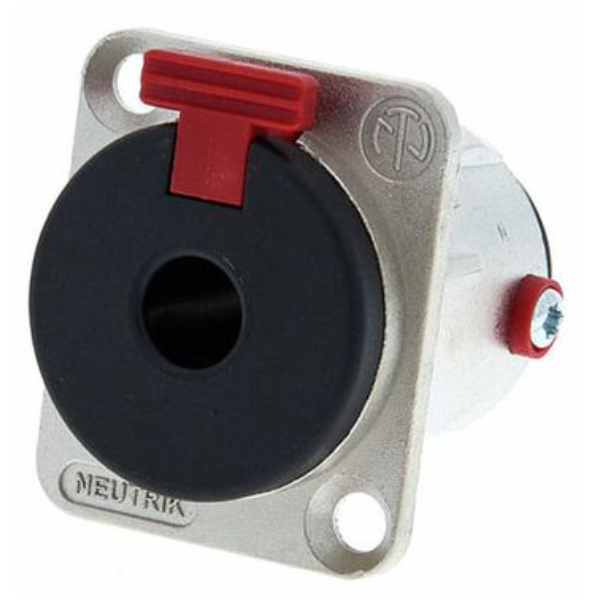

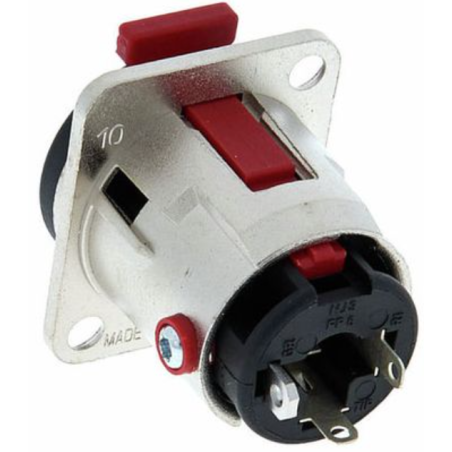

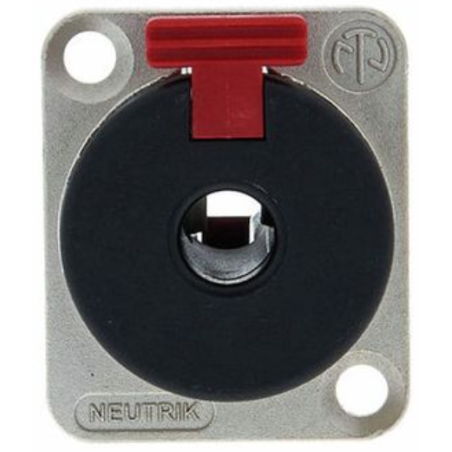

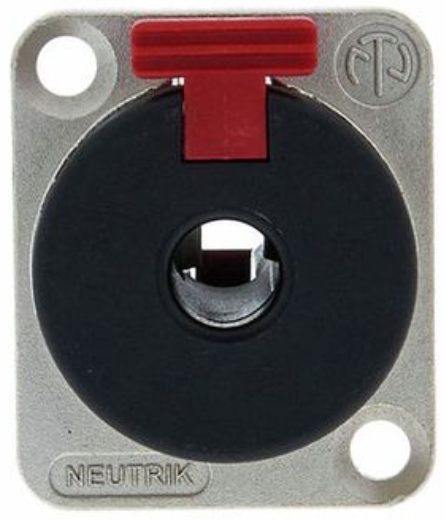

Jack TRS chassic connector female Neutrik NJ3FP6C

Caractéristiques Neutrik NJ3FP6C

• Verrouillage automatique du jack pour sécuriser la connexion
• Compatibilité avec jacks mono ou stéréo (Gauge A)
• Boîtier robuste en fonte de zinc pour une longue durée de vie
• Embase au format D pour montage standardisé en panneau
• Options flexibles de mise à la masse pour l’adaptation aux installations

Informations techniques Neutrik NJ3FP6C

• Type : connecteur Jack TRS femelle
• Nombre de points : 3
• Courant nominal : 10 A par contact
• Mode de connexion : contacts par soudure
• Matériau boîtier : fonte de zinc
• Température d’utilisation : -25 °C à +70 °C
• Dimensions : 31 × 26 × 37 mm (H × l × P)
• Normes : EIA RS-453, IEC 60603-11

Les points clés du NJ3FP6C Neutrik

Connecteur Jack femelle Neutrik : sécurité et compatibilité

Le Neutrik NJ3FP6C garantit une connexion sécurisée grâce à son système de verrouillage automatique, évitant tout débranchement imprévu. Cette sécurité est précieuse dans les environnements soumis à des vibrations ou manipulations fréquentes, comme les scènes ou studios. Son mécanisme se déverrouille par un loquet rouge simple à manipuler. Il offre ainsi une grande fiabilité pour les professionnels du son exigeants.

Ce connecteur accepte les jacks mono ou stéréo conformes aux normes EIA RS-453. Cette double compatibilité le rend parfaitement polyvalent, pour les signaux audio symétriques ou asymétriques. Il est ainsi compatible avec la majorité des équipements audio utilisés sur scène, en studio ou en installations fixes.

Sa structure au format D (31 × 26 mm) permet un montage standardisé dans les panneaux ou baies. Cette compatibilité structurelle assure un gain de temps lors de l'intégration dans un rack ou une surface de contrôle.

Pourquoi choisir le Neutrik NJ3FP6C pour une installation audio ?

Le Neutrik NJ3FP6C répond aux exigences de robustesse, fiabilité et compatibilité des installations audio professionnelles. Son boîtier en fonte de zinc résiste aux chocs, ce qui le rend idéal pour les environnements rigoureux comme les tournées, studios mobiles ou installations fixes à forte fréquentation.

Les contacts plaqués argent assurent une transmission de signal de qualité, réduisant la résistance de contact et améliorant la conductivité. Ce type de traitement est particulièrement adapté aux usages longue durée avec peu de maintenance, garantissant une stabilité audio sans perte de signal.

Ce connecteur est recommandé pour les professionnels recherchant une embase audio sécurisée, facile à intégrer, et offrant un excellent compromis entre sécurité physique et performance électrique.

Options de mise à la masse sur le NJ3FP6C

Le NJ3FP6C propose une gestion intelligente de la masse, élément crucial pour éviter les interférences ou boucles de masse. Par défaut, le connecteur isole la masse, mais un isolateur rouge peut être retiré pour relier le corps du connecteur au châssis, selon les besoins spécifiques de l’installation.

Cette modularité permet aux techniciens d’adapter la liaison de masse à chaque configuration, qu’il s’agisse d’un système symétrique ou asymétrique. C’est un avantage décisif en intégration fixe ou mobile.

Ce choix d’option offre une grande flexibilité dans le respect des normes de compatibilité électrique comme la norme IEC 60603-11, souvent requise dans les installations conformes.

Comment se fait le montage du Neutrik NJ3FP6C ?

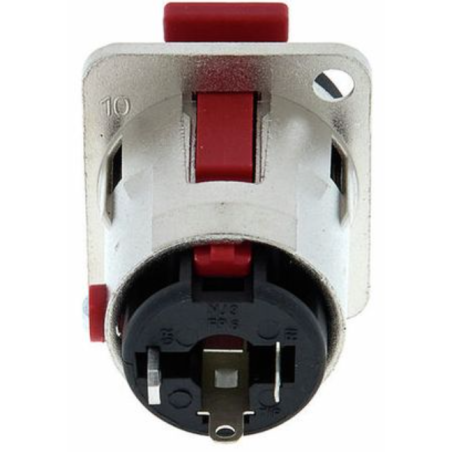

Le montage du NJ3FP6C est simple et rapide grâce à son format standard D. Il s’installe dans un trou de 26 mm de large sur 31 mm de haut, selon les standards des panneaux professionnels. Le raccordement s’effectue par coupelles à souder, garantissant une tenue mécanique optimale.

La soudure directe sur les contacts assure une fiabilité à long terme, sans risque de desserrage mécanique. Cette méthode reste la plus utilisée dans les configurations fixes ou les systèmes nécessitant une stabilité prolongée.

Ce type de montage convient parfaitement aux techniciens son, intégrateurs ou installateurs qui privilégient la solidité, la simplicité et la conformité avec les formats d’installation standard.

Durabilité et qualité de fabrication Neutrik

La conception du NJ3FP6C repose sur des matériaux éprouvés et des procédés de fabrication robustes. Son boîtier en fonte de zinc garantit une excellente tenue mécanique, notamment contre les torsions, impacts ou tractions répétées lors des branchements fréquents.

Les contacts sont plaqués argent pour améliorer la conductivité et prolonger la durée de vie du composant, même en cas d’utilisations répétées. Cette finition assure également une faible résistance de contact, contribuant à la clarté du signal audio.

Les produits Neutrik sont reconnus dans le secteur pour leur longévité, leur compatibilité avec les standards internationaux et leur facilité d’intégration, répondant ainsi aux besoins des professionnels du son exigeants.

Notre avis d’expert Energyson sur NJ3FP6C

Le NJ3FP6C s’est montré particulièrement fiable lors de nos tests en environnement professionnel. Son verrouillage automatique est très utile pour sécuriser les connexions sur scène. Le format D facilite le montage rapide dans un rack ou une régie. Sa compatibilité mono/stéréo élargit ses usages.

Comparé à des modèles équivalents comme ceux d’Amphenol, ce modèle Neutrik se distingue par sa solidité mécanique et la précision de son verrouillage. Nous le recommandons aux installateurs, techniciens et régisseurs ayant besoin d’une embase audio robuste, polyvalente et fiable dans la durée.

"Le NJ3FP6C offre une vraie sécurité de connexion, idéal pour les racks mobiles ou les scènes avec forte activité." – Julien, technicien intégration, Energyson (connectique professionnelle)
