RCF
Pack 2 NXL 24-A MK2 + SUB 18-AS

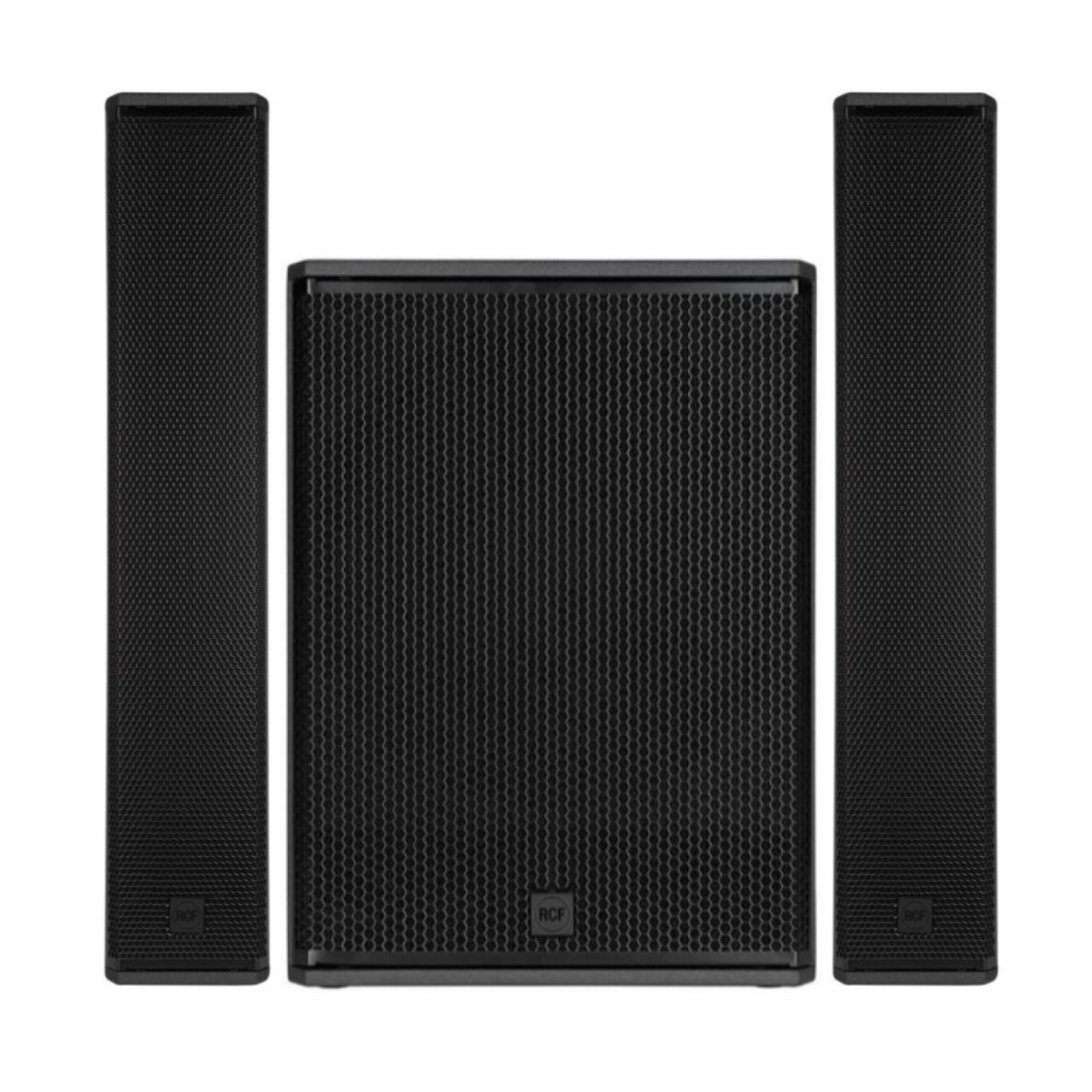

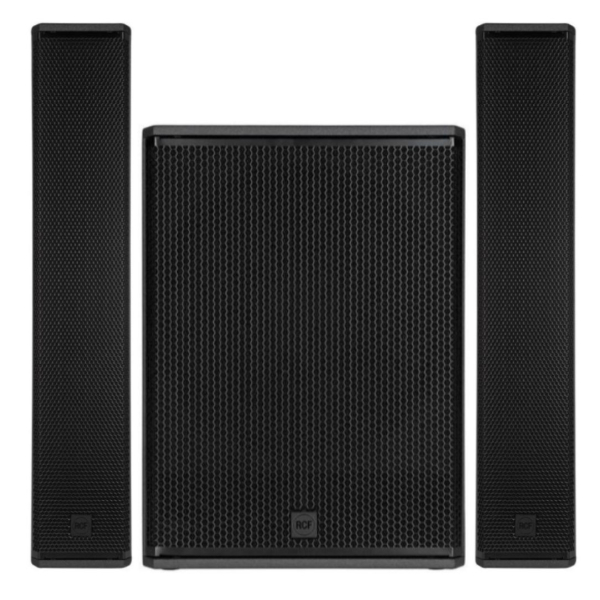

Pack RCF 2 NXL 24-A MK2 + SUB 18-AS

Ce système de sonorisation actif réunit deux enceintes colonne RCF NXL 24-A MK2 de 2 100 W crête et un subwoofer actif RCF SUB 18-AS de 2 200 W crête. Cette association est conçue pour les groupes, DJ, clubs, concerts de taille moyenne, salles de petite à moyenne capacité et applications mobiles.

Caractéristiques système de sonorisation Pack 2 NXL 24-A MK2 + SUB 18-AS

Caractéristiques RCF NXL 24-A MK2

• Diffusion cohérente sur une couverture horizontale de 100° et verticale de 30°.
• Guide d’ondes asymétrique permettant de couvrir la zone d’écoute sans devoir incliner l’enceinte.
• Format colonne adapté à une utilisation autonome, sur embase, suspendue ou couplée à une seconde enceinte.
• Traitement FiRPHASE destiné à améliorer la clarté et la cohérence de la restitution sonore.
• Traitement Bass Motion Control optimisant le comportement des haut-parleurs dans les basses fréquences.
• Quatre haut-parleurs de grave de 152,4 mm au néodyme pour une restitution dynamique.
• Moteur à compression au néodyme avec dôme en titane pour une reproduction précise des hautes fréquences.
• Coffret en contreplaqué de bouleau baltique conçu pour résister aux contraintes des tournées.
• Deux poignées latérales facilitant le transport, la mise en place et le démontage.
• Points M8 et systèmes de verrouillage rapide pour différentes configurations d’installation.

Caractéristiques RCF SUB 18-AS

• Extension de la réponse du système jusqu’à 35 Hz pour renforcer les basses fréquences.
• Pression acoustique maximale de 135 dB adaptée aux applications de sonorisation live et de DJ.
• Traitement Bass Motion Control conçu pour contrôler l’excursion du haut-parleur grave.
• Réponse étendue dans le grave sans recours au fonctionnement classique d’un filtre passe-haut.
• Amplification en classe D offrant une attaque rapide et un faible échauffement.
• Fonctionnement sans ventilateur grâce au refroidissement par convection et au dissipateur arrière.
• Entrées mono ou stéréo et sorties filtrées facilitant l’intégration avec des enceintes actives.
• Commandes arrière regroupées pour le volume, la polarité et la fréquence du filtre passe-bas.
• Coffret en bois avec finition en polyuréthane noir résistant aux rayures.
• Deux embases pour mât permettant une utilisation en position verticale ou dans différentes configurations.

Informations techniques système de sonorisation Pack 2 NXL 24-A MK2 + SUB 18-AS

Informations techniques RCF NXL 24-A MK2

• Type : enceinte active deux voies en array.
• Réponse en fréquence : 60 Hz à 20 000 Hz.
• Niveau maximal : 132 dB SPL à 1 m.
• Couverture horizontale : 100°.
• Couverture verticale : 30°.
• Pilote de compression : 1 x 35,6 mm au néodyme, bobine de 76,2 mm.
• Haut-parleurs de grave : 4 x 152,4 mm au néodyme, bobines de 38,1 mm.
• Fréquence de recouvrement : 800 Hz.
• Puissance totale : 2 100 W crête.
• Puissance hautes fréquences : 700 W crête.
• Puissance basses fréquences : 1 400 W crête.
• Signal d’entrée : symétrique ou asymétrique.
• Connecteur d’entrée : combo XLR/Jack.
• Connecteur de sortie : XLR.
• Sensibilité d’entrée : +4 dBu.
• Protections : thermique, excursion et RMS.
• Limiteur : limiteur progressif.
• Réglages : volume, linéaire, deux enceintes et passe-haut.
• Refroidissement : convection.
• Alimentation : Powercon TRUE1 TOP IN/OUT.
• Conformité : CE.
• Matériau : contreplaqué de bouleau baltique.
• Accroche : 4 points M8 et 4 verrouillages rapides.
• Poignées : 2 poignées latérales.
• Embase : insert de 35 mm.
• Grille : acier.
• Couleur : noir.
• Dimensions : 1 051 x 198 x 290,4 mm.
• Poids unitaire : 24,4 kg.

Informations techniques RCF SUB 18-AS

• Type : subwoofer actif portable.
• Réponse en fréquence : 35 Hz à 400 Hz.
• Niveau maximal : 135 dB SPL à 1 m.
• Haut-parleur : 1 x 457,2 mm.
• Bobine mobile : 101,6 mm.
• Puissance totale : 2 200 W crête.
• Signal d’entrée : symétrique ou asymétrique.
• Connecteurs d’entrée : combo XLR/Jack.
• Connecteurs de sortie : XLR.
• Sensibilité d’entrée : -2 dBu ou +4 dBu.
• Sorties : renvoi stéréo et sorties filtrées XLR.
• Protection : thermique.
• Limiteur : limiteur progressif.
• Réglages : volume, polarité et fréquence du filtre passe-bas.
• Refroidissement : convection.
• Connexion secteur : VDE.
• Conformité : CE.
• Norme de conception de l’amplificateur : EN 62368-1.
• Matériau : contreplaqué de bouleau baltique.
• Finition : polyuréthane noir.
• Poignées : 2 poignées latérales.
• Embase : filetage M20.
• Grille : acier thermolaqué avec mousse de protection.
• Couleur : noir.
• Dimensions : 693 x 505 x 685 mm.
• Poids : 44,5 kg.
• Dimensions du colis : 735 x 745 x 565 mm.
• Poids du colis : 51 kg.

Une sonorisation RCF active pour les groupes, DJ et prestataires

Le Pack 2 NXL 24-A MK2 + SUB 18-AS constitue une solution de sonorisation active destinée aux groupes, DJ, clubs et prestataires recherchant une diffusion puissante et cohérente. Les deux enceintes colonne RCF NXL 24-A MK2 délivrent chacune jusqu’à 132 dB SPL grâce à une amplification en classe D de 2 100 W crête. Le subwoofer RCF SUB 18-AS complète le système avec 2 200 W crête, un haut-parleur de 457,2 mm et un niveau maximal de 135 dB SPL.

Cette configuration associe une restitution large bande de 60 Hz à 20 000 Hz sur les enceintes et une extension jusqu’à 35 Hz grâce au subwoofer actif. Elle répond ainsi aux besoins d’une sonorisation pour concert de taille moyenne, set de DJ, prestation mobile ou installation dans une salle de petite à moyenne capacité. La combinaison des enceintes deux voies et du grave de 457,2 mm permet de répartir les différentes plages de fréquences entre les éléments spécialisés du système.

Energyson présente ici un ensemble constitué de composants RCF conçus pour les applications professionnelles. Les caractéristiques annoncées reposent sur des amplificateurs en classe D, des coffrets en contreplaqué de bouleau baltique, des limiteurs progressifs et des protections intégrées. La conformité CE est indiquée pour les deux références, tandis que l’amplificateur du SUB 18-AS est conçu selon la norme EN 62368-1. Ces éléments factuels permettent d’évaluer précisément la puissance, la construction et les possibilités d’installation du système.

Une couverture sonore de 100° x 30° sans inclinaison complexe

Chaque enceinte active RCF NXL 24-A MK2 utilise un pavillon à directivité constante offrant une couverture horizontale de 100° et une couverture verticale de 30°. Cette directivité est conçue pour diffuser le son de manière cohérente dans la zone d’écoute. Le guide d’ondes asymétrique permet d’obtenir une restitution précise sans devoir incliner systématiquement l’enceinte, ce qui simplifie son positionnement lors d’un concert, d’une animation ou d’un événement organisé dans une salle de dimensions petites à moyennes.

La largeur de couverture horizontale favorise la diffusion vers un public réparti devant la scène ou la régie. La directivité verticale plus resserrée contribue à concentrer l’énergie sonore sur la zone utile. La NXL 24-A MK2 peut être employée seule, installée sur une embase de 35 mm, suspendue ou associée à une deuxième enceinte identique afin d’étendre la couverture. Les quatre points M8 et les quatre points d’accroche rapide accompagnent ces différentes possibilités de montage.

Dans le contexte d’une prestation de DJ, d’un groupe ou d’un club, la maîtrise de la directivité facilite l’adaptation du système à la disposition du public. Les données fournies décrivent une enceinte conçue pour maintenir une couverture cohérente sur 100° x 30° et atteindre 132 dB SPL à 1 m. Energyson permet ainsi d’identifier clairement les paramètres utiles avant l’installation, notamment l’angle de diffusion, les points d’accroche, le format colonne et les options de montage disponibles.

Des graves profonds grâce au SUB 18-AS et au Bass Motion Control

Le RCF SUB 18-AS étend la réponse du pack jusqu’à 35 Hz avec un haut-parleur de 457,2 mm équipé d’une bobine mobile de 101,6 mm. Sa puissance de 2 200 W crête et son niveau maximal de 135 dB SPL permettent de renforcer les basses fréquences dans les applications de sonorisation live et de DJ. Il est présenté comme un complément adapté aux enceintes de 254, 304,8 ou 381 mm, et s’intègre ici avec les deux colonnes NXL 24-A MK2.

Le traitement Bass Motion Control repose sur une cartographie du comportement dynamique du haut-parleur grave. Son algorithme limite les excursions excessives tout en laissant le transducteur reproduire librement le signal dans sa plage de fonctionnement. Cette approche vise à étendre la réponse dans les basses fréquences sans appliquer le fonctionnement habituel d’un filtre passe-haut, lequel peut réduire le débattement mais également modifier la réponse en phase. Le traitement BMC est aussi présent sur les enceintes NXL 24-A MK2.

Pour un concert, un set électronique ou une prestation mobile, cette gestion du grave apporte une réponse étendue et contrôlée à différents niveaux d’écoute. Le subwoofer dispose également d’un filtre actif, d’un réglage de polarité et d’une sélection de la fréquence passe-bas afin d’adapter son raccordement aux enceintes. Energyson met à disposition les données nécessaires pour préparer cette association, sans extrapoler sur des réglages qui dépendront de la configuration, du positionnement et des conditions acoustiques du lieu.

Une amplification en classe D puissante et refroidie par convection

Les trois éléments du pack disposent d’une amplification en classe D. Chaque RCF NXL 24-A MK2 développe une puissance totale de 2 100 W crête, répartie entre 1 400 W crête pour les basses fréquences et 700 W crête pour les hautes fréquences. Le SUB 18-AS développe pour sa part 2 200 W crête. Cette architecture amplifiée évite l’emploi d’un amplificateur externe et regroupe l’électronique de puissance dans chaque enceinte ou subwoofer.

Le système de refroidissement par convection fonctionne sans ventilateur. Sur le SUB 18-AS, l’amplificateur est associé à un dissipateur en aluminium placé à l’arrière du coffret, sans pièce mobile dédiée à la ventilation. Cette conception vise un faible échauffement et une efficacité énergétique élevée. L’attaque rapide annoncée pour l’amplificateur contribue à la restitution des transitoires, tandis qu’un limiteur progressif protège le fonctionnement du système lorsque le niveau du signal augmente.

Les enceintes NXL 24-A MK2 intègrent des protections thermiques, d’excursion et RMS. Le SUB 18-AS dispose d’une protection thermique et d’un limiteur progressif. Son amplificateur est conçu selon la norme EN 62368-1, et les deux références sont indiquées comme conformes CE. Ces informations constituent des repères utiles pour une utilisation professionnelle. Les conditions exactes de garantie, de maintenance ou de service après-vente doivent toutefois être vérifiées directement auprès d’Energyson lors de l’achat.

Une restitution précise avec FiRPHASE et des transducteurs RCF

La RCF NXL 24-A MK2 associe quatre haut-parleurs de grave de 152,4 mm au néodyme à un pilote de compression de 35,6 mm, doté d’une bobine de 76,2 mm. Le moteur à compression utilise un aimant au néodyme et un dôme en titane. Cette configuration deux voies couvre une plage de 60 Hz à 20 000 Hz, avec une fréquence de recouvrement indiquée à 800 Hz et un niveau maximal de 132 dB SPL à 1 m.

Le traitement FiRPHASE est intégré afin d’optimiser le comportement des haut-parleurs et la cohérence de la restitution. Il fonctionne avec le traitement Bass Motion Control, également exclusif à RCF selon les informations fournies. L’objectif annoncé est d’obtenir une clarté élevée, des graves puissants et une réponse maîtrisée. La présence du guide d’ondes asymétrique participe en parallèle à la diffusion des hautes fréquences dans la zone couverte par les angles de 100° horizontalement et 30° verticalement.

Cette architecture convient aux contenus qui exigent une restitution intelligible et dynamique, notamment la voix, les instruments amplifiés et les programmes musicaux diffusés lors de concerts ou de prestations de DJ. Les réglages disponibles comprennent les modes linéaire, deux enceintes et passe-haut, ainsi qu’un contrôle de volume. Energyson peut s’appuyer sur ces données techniques pour orienter le choix du système, tandis que l’ajustement final doit rester adapté au lieu, au niveau recherché et à la configuration réellement installée.

Des coffrets en bouleau baltique conçus pour le transport et l’installation

Les enceintes NXL 24-A MK2 et le subwoofer SUB 18-AS utilisent des coffrets en contreplaqué de bouleau baltique. La NXL 24-A MK2 est décrite comme une enceinte à l’épreuve des tournées, avec deux poignées latérales, une grille en acier et plusieurs solutions de fixation. Ses dimensions sont de 1 051 mm de hauteur, 198 mm de largeur et 290,4 mm de profondeur, pour un poids unitaire de 24,4 kg.

Le SUB 18-AS mesure 693 mm de hauteur, 505 mm de largeur et 685 mm de profondeur, pour un poids de 44,5 kg. Son coffret tout en bois reçoit une finition en polyuréthane noir résistante aux rayures. Deux poignées latérales facilitent la manutention. La grille avant en acier thermolaqué intègre une mousse acoustiquement transparente qui sert de protection intérieure contre la poussière. Les dimensions du colis sont de 735 x 745 x 565 mm pour 51 kg.

Le subwoofer est empilable et comporte deux embases destinées au montage d’un mât d’enceinte, notamment avec un filetage M20. Les NXL 24-A MK2 offrent un insert de 35 mm, quatre points M8 et quatre systèmes d’accroche rapide. Ces possibilités permettent d’envisager plusieurs configurations, en respectant les contraintes de charge et les procédures d’installation adaptées. Pour une suspension ou un montage complexe, Energyson doit être consulté afin d’identifier les accessoires et modalités compatibles effectivement disponibles.

Une connectique adaptée aux configurations mono et stéréo

Chaque enceinte RCF NXL 24-A MK2 reçoit un signal symétrique ou asymétrique via une entrée combo XLR/Jack. Une sortie XLR permet de transmettre le signal vers un autre équipement. La sensibilité d’entrée est indiquée à +4 dBu. L’alimentation utilise des connexions Powercon TRUE1 TOP en entrée et en sortie, ce qui permet d’organiser l’alimentation du système selon les possibilités prévues par le constructeur et les règles applicables à l’installation.

Le SUB 18-AS propose des entrées combo mono ou stéréo XLR/TRS, un renvoi stéréo sur XLR et des sorties filtrées sur XLR. Sa sensibilité d’entrée peut être réglée à -2 dBu ou +4 dBu. Les commandes arrière donnent accès au volume, à la polarité et à la fréquence du filtre passe-bas. Cette organisation permet d’insérer le subwoofer entre une source audio et les enceintes actives, tout en séparant les fréquences selon le raccordement retenu.

Pour une prestation stéréo, les deux enceintes NXL 24-A MK2 peuvent recevoir les canaux gauche et droit issus des sorties adaptées du subwoofer ou d’un système de mixage compatible. Les informations fournies ne précisent pas les câbles inclus, les accessoires livrés ou une procédure de câblage unique. Energyson peut donc accompagner la vérification de la connectique nécessaire en fonction de la console, de la source, de la longueur des liaisons et de l’organisation électrique prévue sur le lieu d’utilisation.
