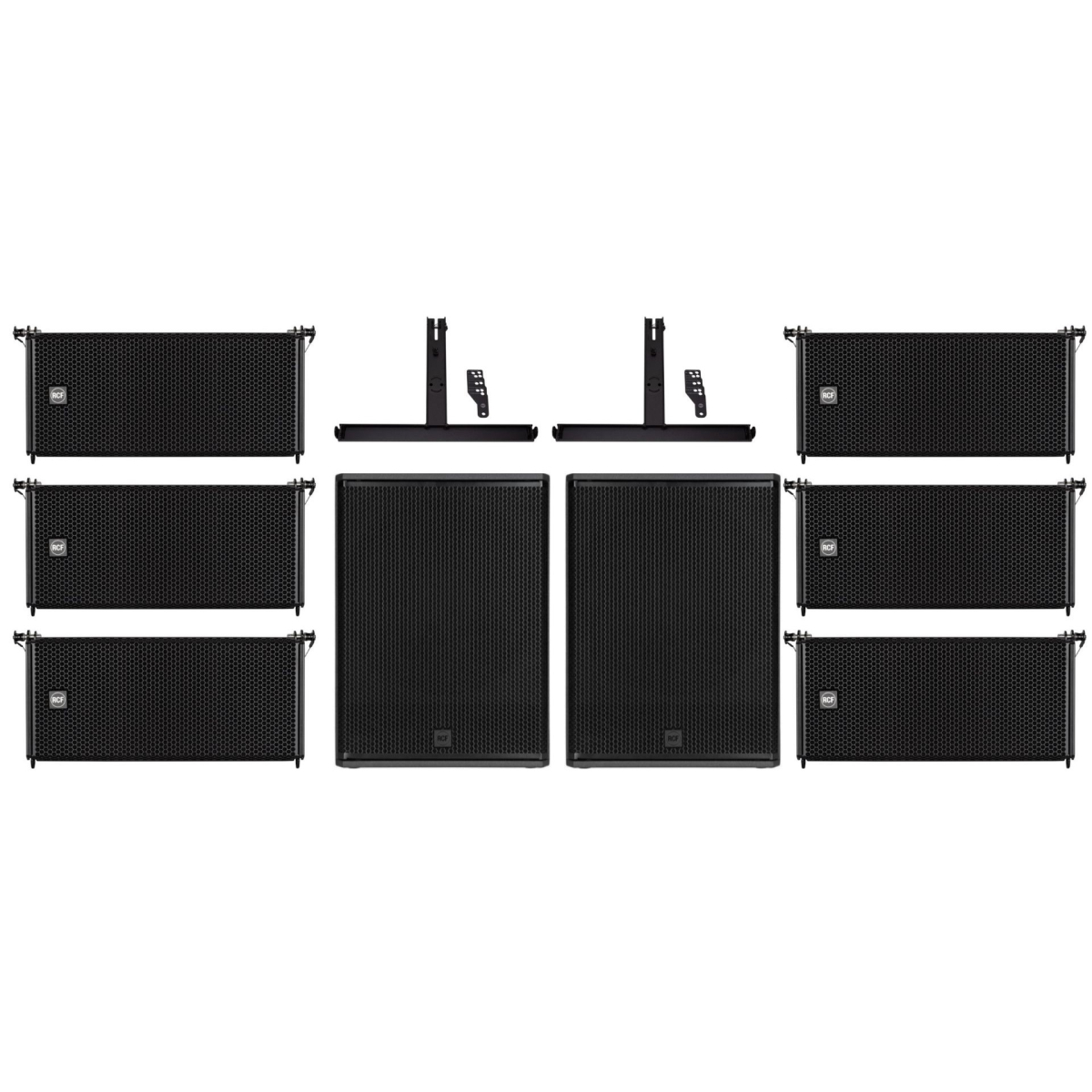

Pack 6 HDL 6-A + 2 PM-KIT 3X HDL 6 + 2 SUB 18-AS

Pack RCF 6 HDL 6-A + 2 PM-KIT 3X HDL 6 + 2 SUB 18-AS

Caractéristiques du système de sonorisation line array actif 6 HDL 6-A + 2 PM-KIT 3X HDL 6 + 2 SUB 18-AS

Caractéristiques RCF HDL 6-A

• Diffusion line array adaptée aux installations nécessitant une mise en œuvre rapide.
• Couverture précise de 100° x 10° pour répartir le son horizontalement tout en contrôlant la dispersion verticale.
• Conception symétrique favorisant une couverture constante sans rupture marquée ni atténuation irrégulière.
• Clarté vocale haute définition grâce au moteur à compression et au guide d’ondes sur mesure.
• Intelligibilité préservée sur la distance pour les discours, les voix et les programmes musicaux.
• Traitement FIRPHASE destiné à améliorer la cohérence de phase du système.
• Traitement DSP intégré regroupant filtrage, correction de phase, limitation et protection.
• Boîtier composite en polypropylène renforcé de bois adapté à une utilisation mobile.
• Deux poignées arrière en aluminium facilitant la manutention de chaque module.
• Format compact et poids de 11,6 kg limitant les contraintes de transport et d’installation.

Caractéristiques RCF PM-KIT 3X HDL 6

• Permet le montage sur mât de trois modules HDL 6-A.
• Compatible avec trois modules HDL 26-A ou trois modules HL 6.
• Livré avec les goupilles nécessaires au montage indiqué.
• Barre d’empilage incluse pour constituer la configuration prévue.
• Format dédié aux enceintes compatibles afin de simplifier leur positionnement.
• Poids de 1,6 kg facilitant le transport avec le reste du système.
• Finition noire cohérente avec les modules de diffusion RCF.

Caractéristiques RCF SUB 18-AS

• Graves puissants destinés aux prestations live, aux DJ et aux applications mobiles.
• Réponse étendue jusqu’à 35 Hz pour renforcer l’impact et la profondeur du programme sonore.
• Traitement Bass Motion Control contrôlant l’excursion du woofer sans recourir au fonctionnement classique d’un filtre passe-haut.
• Amplification en classe D à haut rendement assurant une attaque rapide et un faible échauffement.
• Fonctionnement sans ventilateur grâce au refroidissement par convection et au dissipateur arrière.
• Contrôles accessibles pour le volume, la polarité et la fréquence du filtre passe-bas.
• Entrées mono ou stéréo facilitant l’intégration dans différentes configurations de sonorisation.
• Coffret en contreplaqué de bouleau conçu pour résister aux contraintes d’une utilisation mobile.
• Revêtement protecteur et grille en acier protégeant le caisson et son transducteur.
• Deux poignées latérales et deux positions d’embase permettant différentes orientations d’installation.

Informations techniques du système de sonorisation line array actif 6 HDL 6-A + 2 PM-KIT 3X HDL 6 + 2 SUB 18-AS

Informations techniques RCF HDL 6-A

• Type : module line array actif à deux voies.
• Puissance totale : 1 400 W en crête et 700 W RMS.
• Puissance hautes fréquences : 400 W en crête et 200 W RMS.
• Puissance basses fréquences : 1 000 W en crête et 500 W RMS.
• Réponse en fréquence : 65 Hz à 20 000 Hz.
• Niveau maximal : 131 dB SPL à un mètre.
• Couverture : 100° horizontalement et 10° verticalement.
• Transducteurs graves : deux woofers néodyme de 6 pouces avec bobine mobile de 2 pouces.
• Moteur à compression : un moteur néodyme de 1 pouce avec bobine mobile de 1,75 pouce.
• Fréquence de recouvrement : 900 Hz.
• Traitement : DSP 32 bits à virgule flottante, fréquence d’échantillonnage de 48 kHz.
• Protections : thermique et RMS.
• Limiteur : Soft Limiter.
• Commande : correction des hautes fréquences.
• Signal d’entrée : symétrique ou asymétrique.
• Connecteurs d’entrée et de sortie : XLR.
• Sensibilité d’entrée : +4 dBu.
• Alimentation : Powercon entrée et sortie.
• Refroidissement : convection.
• Matériau du coffret : composite en polypropylène.
• Équipement : ferrures pour montage en array.
• Poignées : deux poignées arrière.
• Grille : acier.
• Couleur : noire.
• Dimensions : 237 x 470 x 377 mm.
• Poids net : 11,6 kg.
• Dimensions du colis : 260 x 550 x 425 mm.
• Poids du colis : 13 kg.
• Conformité : marquage CE.

Informations techniques RCF PM-KIT 3X HDL 6

• Type : kit de montage sur mât.
• Capacité : trois HDL 6-A, trois HDL 26-A ou trois HL 6.
• Accessoires inclus : goupilles.
• Accessoire complémentaire inclus : barre d’empilage.
• Conformité : CE.
• Couleur : noire.
• Hauteur : 120 mm.
• Largeur : 470 mm.
• Profondeur : 361 mm.
• Poids : 1,6 kg.

Informations techniques RCF SUB 18-AS

• Type : subwoofer actif portable.
• Puissance totale : 2 200 W en crête.
• Niveau maximal : 135 dB SPL à un mètre.
• Réponse en fréquence : 35 Hz à 400 Hz.
• Woofer : un haut-parleur de 18 pouces avec bobine mobile de 4 pouces.
• Amplification : classe D.
• Traitement des graves : Bass Motion Control.
• Signal d’entrée : symétrique ou asymétrique.
• Entrées : connecteurs Combo XLR et jack.
• Sorties : connecteurs XLR, renvoi stéréo et sorties filtrées.
• Sensibilité d’entrée : -2 dBu ou +4 dBu.
• Protections : thermique.
• Limiteur : Soft Limiter.
• Commandes : volume, polarité et fréquence du filtre passe-bas.
• Refroidissement : convection.
• Connexion électrique : VDE.
• Matériau du coffret : contreplaqué de bouleau baltique.
• Poignées : deux poignées latérales.
• Embase : filetage M20.
• Grille : acier.
• Couleur : noire.
• Dimensions : 693 x 505 x 685 mm.
• Poids net : 44,5 kg.
• Dimensions du colis : 735 x 745 x 565 mm.
• Poids du colis : 51 kg.
• Conformité : CE.
• Norme de conception de l’amplificateur : EN 62368-1.

Une diffusion line array RCF puissante et homogène

Le pack RCF HDL 6-A et SUB 18-AS est destiné aux applications qui nécessitent une diffusion puissante tout en conservant une bonne maîtrise de la couverture. Les six modules HDL 6-A peuvent être répartis en deux ensembles de trois unités au moyen des deux PM-KIT fournis. Cette organisation permet de disposer d’un système stéréo combinant la projection des modules line array et l’assise de deux subwoofers actifs de 18 pouces.

Chaque HDL 6-A atteint 131 dB SPL à un mètre et utilise une amplification deux voies de 1 400 W en crête. Sa conception symétrique vise une couverture constante, tandis que le guide d’ondes de 100° x 10° contrôle la diffusion. Cette directivité est utile pour les concerts, les prestations DJ, la sonorisation de spectacles ou la diffusion de voix lorsque l’intelligibilité doit être préservée sur une certaine distance.

La cohérence de l’ensemble repose sur des composants RCF et sur un traitement intégré à chaque enceinte active. Les modules HDL 6-A sont conformes au marquage CE, et les amplificateurs du SUB 18-AS sont annoncés comme conçus selon la norme EN 62368-1. Energyson propose ainsi une configuration professionnelle dont les principales performances, dimensions et possibilités de connexion sont clairement identifiées avant l’installation.

Une couverture précise de 100° x 10° pour les voix et la musique

Le guide d’ondes sur mesure du RCF HDL 6-A produit une couverture horizontale de 100° et une dispersion verticale de 10°. Cette géométrie permet de diffuser largement vers le public tout en limitant l’ouverture verticale de chaque module. L’association de plusieurs éléments line array sert à organiser la couverture selon la configuration retenue, notamment dans une salle, devant une scène ou pour une prestation mobile.

Le moteur à compression en néodyme, associé à une bobine mobile de 43,2 mm, contribue à la reproduction des hautes fréquences et à la clarté vocale. Les deux woofers de 152,4 mm prennent en charge le registre inférieur du module. Cette combinaison convient aux programmes comprenant de la parole, des instruments et des contenus musicaux exigeant une bonne définition, sans dépendre uniquement des subwoofers pour la totalité du bas du spectre.

La conception symétrique du coffret est présentée comme un moyen d’obtenir une couverture constante sans rupture ni atténuation irrégulière. Le système conserve ainsi intelligibilité, définition et puissance du signal sur sa distance de projection. Pour préparer une implantation professionnelle, Energyson peut s’appuyer sur les données de directivité, de niveau SPL et de dimensions fournies afin d’orienter le choix et le positionnement du système.

Un traitement DSP FIRPHASE pour une restitution maîtrisée

Chaque module HDL 6-A intègre un processeur numérique à virgule flottante de 32 bits fonctionnant à 48 kHz. Ce DSP prend en charge le crossover, la correction de phase, la limitation et les protections. Le traitement FIRPHASE participe à la cohérence temporelle du système, ce qui est particulièrement important lorsqu’un ensemble comporte plusieurs modules destinés à fonctionner conjointement dans une configuration line array.

La fréquence de recouvrement du HDL 6-A est fixée à 900 Hz. Les protections thermiques et RMS surveillent le fonctionnement de l’enceinte, tandis que le Soft Limiter agit lorsque le niveau du signal devient trop important. Une commande de correction des hautes fréquences est également disponible. Ces fonctions regroupées dans le module évitent d’ajouter un processeur externe uniquement pour assurer les protections élémentaires annoncées par le fabricant.

Cette intégration contribue à accélérer le déploiement lors des concerts, événements et prestations mobiles. L’utilisateur dispose d’un système amplifié dont les fonctions principales de traitement sont intégrées à chaque enceinte. Les caractéristiques publiées permettent également de vérifier la compatibilité du niveau d’entrée à +4 dBu et des liaisons XLR. Energyson peut ainsi fournir une configuration documentée à partir de données techniques précises et vérifiables.

Deux subwoofers RCF SUB 18-AS pour des graves jusqu’à 35 Hz

Les deux RCF SUB 18-AS renforcent le système dans le grave avec une réponse annoncée de 35 Hz à 400 Hz. Chaque subwoofer associe un woofer de 18 pouces, une bobine mobile de 4 pouces et une amplification en classe D de 2 200 W en crête. Le niveau maximal atteint 135 dB SPL à un mètre, ce qui répond aux besoins de prestations live et de diffusion musicale soutenue.

Le traitement Bass Motion Control repose sur une cartographie du comportement dynamique du haut-parleur. Son algorithme limite les excursions excessives tout en laissant au woofer une liberté de reproduction sur les fréquences autorisées. Cette approche vise à étendre la réponse dans le grave sans appliquer le fonctionnement classique d’un filtre passe-haut susceptible de modifier la réponse en phase du système.

Les SUB 18-AS apportent ainsi de la profondeur aux musiques électroniques, aux grosses caisses, aux basses électriques et aux bandes-son. Leur amplification dispose d’un limiteur et d’une protection thermique, tandis que le refroidissement par convection évite l’emploi d’un ventilateur. Les amplificateurs sont annoncés comme conçus selon la norme EN 62368-1, un élément factuel utile pour évaluer la sécurité d’un équipement de sonorisation professionnel.

Une connectique flexible pour une configuration mono ou stéréo

Le HDL 6-A reçoit un signal symétrique ou asymétrique par connecteur XLR et propose également une sortie XLR. Cette architecture facilite la distribution du signal entre plusieurs modules. Sa sensibilité d’entrée de +4 dBu correspond à un niveau couramment rencontré dans les équipements audio professionnels. L’alimentation Powercon avec entrée et sortie permet par ailleurs d’organiser les connexions électriques entre les modules selon les préconisations applicables.

Le SUB 18-AS dispose d’entrées Combo XLR et jack acceptant un fonctionnement mono ou stéréo. Il intègre un renvoi stéréo sur XLR et des sorties XLR filtrées par le crossover. Le panneau arrière regroupe le réglage de volume, l’inversion de polarité et la sélection de la fréquence du filtre passe-bas, ce qui facilite l’adaptation du subwoofer aux modules HDL 6-A et au contexte d’utilisation.

Cette connectique permet de construire une chaîne de diffusion sans multiplier les interfaces externes pour les opérations de base. La polarité et le filtrage doivent toutefois être réglés en fonction du positionnement des enceintes, du câblage et du résultat recherché. Energyson, en tant que fournisseur professionnel, peut s’appuyer sur les connecteurs, sensibilités et commandes documentés pour présenter une configuration cohérente avec les équipements de mixage utilisés.

Un système pensé pour le transport et l’installation mobile

Le module HDL 6-A mesure 237 mm de hauteur, 470 mm de largeur et 377 mm de profondeur pour un poids de 11,6 kg. Son coffret en composite de polypropylène est renforcé de bois et dispose de deux poignées arrière en aluminium. Ce format compact facilite la manutention de six modules lors des montages, démontages et déplacements réguliers liés aux concerts ou aux prestations événementielles.

Chaque PM-KIT mesure 120 x 470 x 361 mm et pèse 1,6 kg. Il est conçu pour supporter trois HDL 6-A, trois HDL 26-A ou trois HL 6. Les goupilles et la barre d’empilage sont incluses. Dans ce pack, les deux kits correspondent aux deux groupes de trois HDL 6-A, ce qui permet de constituer deux ensembles distincts à partir des six modules fournis.

Les SUB 18-AS pèsent chacun 44,5 kg et intègrent deux poignées latérales. Leur coffret en contreplaqué de bouleau baltique reçoit une finition protectrice, une grille en acier et une mousse acoustiquement transparente protégeant les transducteurs de la poussière. Les caissons sont empilables et disposent d’un filetage M20, ce qui offre plusieurs possibilités d’implantation en fonction de l’espace disponible et de la configuration sonore.

Une construction durable adaptée aux prestations régulières

Les coffrets des SUB 18-AS sont fabriqués en contreplaqué de bouleau et protégés par un revêtement résistant aux rayures. La grille avant en acier thermolaqué intègre une mousse acoustiquement transparente. Cette construction vise à protéger le woofer contre les contraintes de transport, les contacts et la poussière, tout en maintenant le passage du signal acoustique produit par le transducteur de 18 pouces.

Les modules HDL 6-A utilisent un coffret composite en polypropylène renforcé de bois. Ils reçoivent une grille en acier, des ferrures pour montage en array et deux poignées arrière. Le refroidissement par convection des modules et des subwoofers évite les ventilateurs et leurs pièces mobiles. Cette conception limite également le bruit mécanique produit par un système de ventilation pendant les passages calmes ou les prises de parole.

La présence de protections thermiques, de limiteurs et de traitements intégrés contribue à encadrer le fonctionnement de l’ensemble. Ces dispositifs ne remplacent pas une installation correcte, un câblage approprié et le respect des charges admises par les accessoires de montage. Les données de conformité CE et la référence à la norme EN 62368-1 pour les amplificateurs du SUB 18-AS constituent des éléments documentés pour une utilisation professionnelle préparée avec rigueur.

Des usages adaptés au live, aux DJ et aux salles de petite à moyenne capacité

La combinaison de six modules HDL 6-A et de deux subwoofers SUB 18-AS convient aux applications nécessitant à la fois projection, intelligibilité et impact dans les basses fréquences. Les usages indiqués comprennent la sonorisation live, les prestations DJ et les applications mobiles. Le SUB 18-AS est présenté comme adapté aux salles de petite à moyenne capacité, sous réserve d’une implantation correspondant à la configuration réelle du lieu.

Pour un concert, les modules HDL 6-A reproduisent les voix, les instruments et les éléments du mix situés au-dessus du registre couvert principalement par les subwoofers. Pour une soirée DJ, les deux caissons de 18 pouces apportent l’extension et la pression nécessaires dans le grave. Lors d’une conférence ou d’un spectacle, la couverture de 100° et l’intelligibilité sur la distance favorisent une diffusion plus régulière vers le public.

Le dimensionnement final dépend néanmoins de la surface, du nombre de personnes, de l’acoustique, de la distance d’écoute et du niveau recherché. Aucune surface optimale chiffrée n’est fournie dans les informations disponibles. Energyson peut présenter les performances annoncées du système, mais le choix d’implantation doit rester fondé sur une étude du lieu et sur les règles de sécurité applicables au montage des enceintes.
