Palmer
PB 20 S

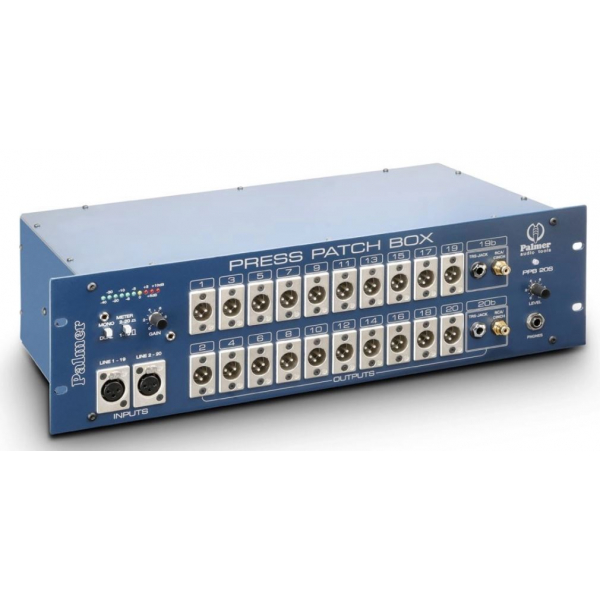

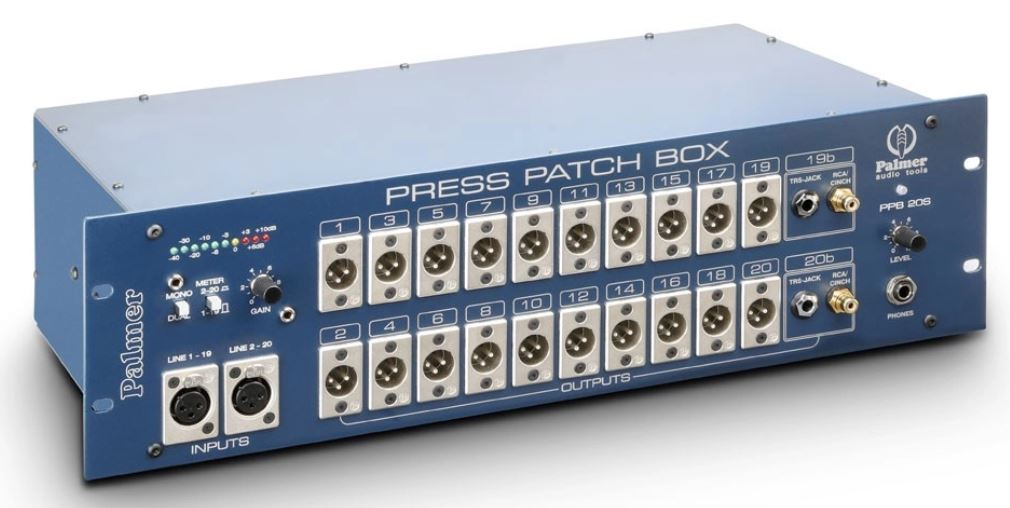

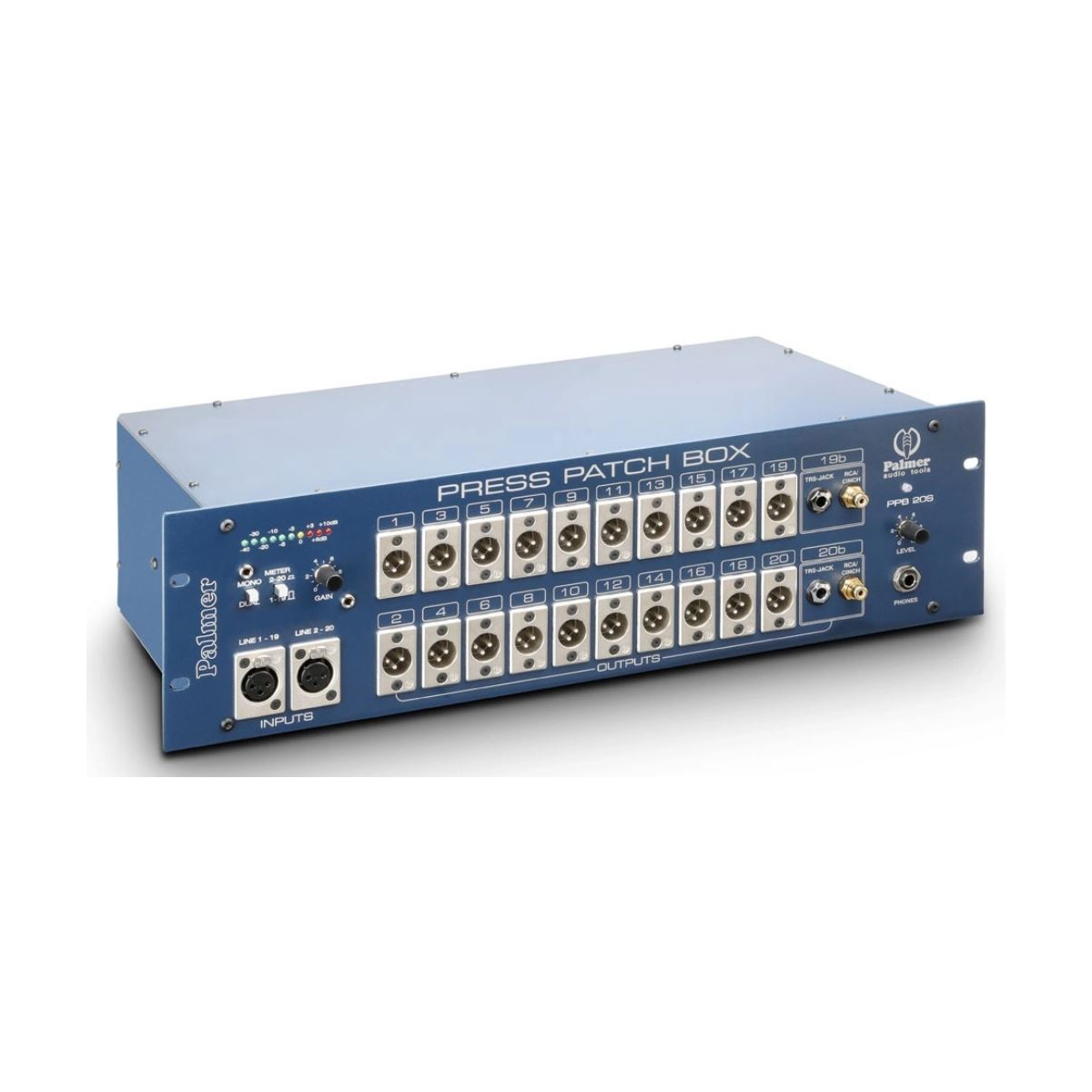

Splitter Palmer PB 20 S

Caractéristiques Palmer PB 20 S

• Distribution stéréo sur 20 sorties symétriques XLR
• Transformateurs d’isolation pour chaque sortie
• Gain d’entrée réglable via potentiomètre dédié
• Affichage du niveau audio précis avec 10 LED
• Commutateurs Ground Lift pour chaque paire de sortie
• Sorties supplémentaires jack et RCA pour une polyvalence accrue
• Sortie casque avec réglage de niveau
• Mode mono pour un routage optimisé des signaux
• Entrée/sortie somme pour montage en cascade
• Boîtier robuste en acier adapté aux installations fixes

Informations techniques Palmer PB 20 S

• Type : Splitter micro/ligne 2 in 10 + 10
• Canaux : 2
• Connecteurs d’entrée : XLR symétriques
• Niveau d’entrée max : +20 dB
• Connecteurs de sortie : XLR, Jack 6,35 mm, RCA
• Sortie nominale : +4 dBu (XLR), -10 dBu (jack/RCA)
• Sortie casque : jack 6,35 mm réglable
• Dimensions : 480 x 200 x 135 mm
• Poids : 9,09 kg
• Consommation : 12 W (nominale), 17 W (max)

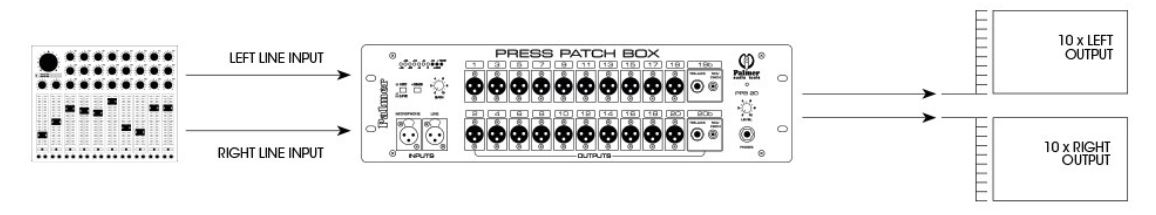

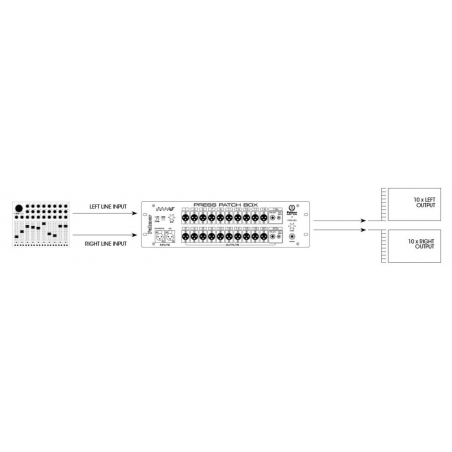

Distribution stéréo haut de gamme avec 20 sorties XLR symétriques

Le Palmer PB 20 S se distingue par sa capacité à distribuer un signal stéréo sur 20 sorties XLR symétrisées, offrant une solution professionnelle pour les studios, les scènes et les installations fixes. Chaque sortie est isolée par transformateur, garantissant une absence de bruit et d’interférences dans les chaînes audio complexes.

Cette configuration permet de connecter plusieurs équipements simultanément, tout en conservant une qualité audio irréprochable. Le routage clair et logique des signaux stéréo assure une gestion efficace, même dans les configurations les plus exigeantes.

En combinant robustesse et qualité sonore, ce splitter est idéal pour les environnements professionnels où la fiabilité et la clarté du signal sont primordiales.

Contrôle de gain et affichage LED précis pour un réglage optimal

Le Palmer PB 20 S est équipé d’un amplificateur de signal d’entrée de qualité professionnelle, associé à un potentiomètre de gain manuel. Cette fonctionnalité permet d’adapter avec précision le niveau d’entrée à la source audio, garantissant une sortie équilibrée sur l’ensemble des canaux.

Pour compléter ce contrôle, 10 LED affichent le niveau sonore de -40 à +10 dB, offrant un retour visuel instantané et précis. Cela facilite grandement le calibrage lors de l’installation ou pendant une performance live.

Grâce à cette combinaison de réglage manuel et d’indicateurs visuels, les utilisateurs peuvent éviter les distorsions et maintenir une qualité audio optimale en toutes circonstances.

Polyvalence des connexions avec sorties XLR, jack et RCA

Outre ses 20 sorties XLR professionnelles, le Palmer PB 20 S propose également deux sorties stéréo supplémentaires en jack 6,35 mm et en RCA (cinch). Cette variété de connectiques élargit considérablement les possibilités d’utilisation dans les environnements hybrides.

Les utilisateurs peuvent ainsi envoyer le même signal vers des équipements analogiques, numériques ou domestiques sans nécessiter de convertisseurs supplémentaires. C’est un avantage considérable dans les installations polyvalentes ou mobiles.

Ce choix intelligent de connecteurs répond aux besoins variés des techniciens son, qu’ils travaillent en live, en broadcast ou en studio.

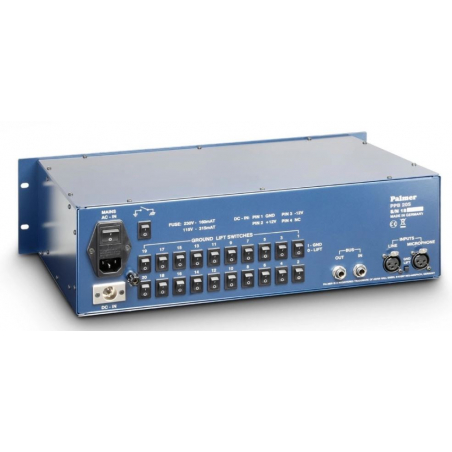

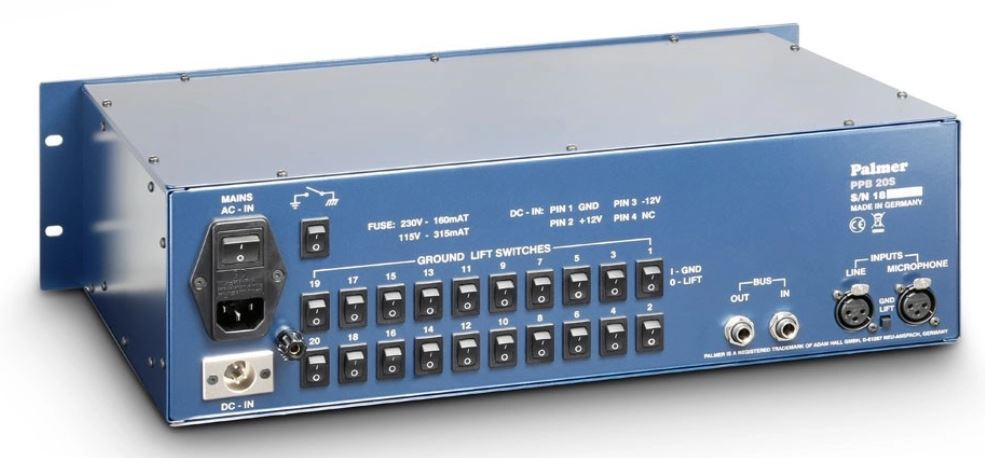

Isolation électrique avancée avec Ground Lift indépendant

Chaque paire de sorties du Palmer PB 20 S est équipée d’un commutateur de masse (Ground Lift) permettant d’éliminer les boucles de masse. Cette fonctionnalité est essentielle dans les environnements professionnels où les interférences électriques peuvent altérer la qualité sonore.

Grâce à ces commutateurs individuels, l’utilisateur peut ajuster finement la mise à la terre pour chaque paire de sorties, améliorant la compatibilité avec divers équipements sans compromettre la sécurité.

Cet aspect démontre l’orientation professionnelle du produit et sa capacité à s’intégrer parfaitement dans des installations complexes et sensibles.

Mode mono intelligent pour une diffusion uniforme sur 20 sorties

Le Palmer PB 20 S dispose d’un commutateur mono permettant de router une seule entrée vers les 20 sorties. Cette fonction est particulièrement utile lorsqu’un signal identique doit être distribué à de nombreux appareils simultanément.

Elle offre un gain de temps et de simplicité, notamment dans les installations de sonorisation ou les systèmes de conférence. Le signal reste stable et homogène, quelle que soit la distance ou le nombre de connexions.

Cette flexibilité en fait un outil indispensable pour les professionnels recherchant performance, efficacité et adaptabilité dans leur gestion du signal audio.

Boîtier rackable robuste en acier pour installations fixes

Le Palmer PB 20 S est conçu pour résister aux rigueurs des utilisations intensives grâce à son châssis en tôle d’acier avec revêtement en poudre. Ce design solide assure une protection efficace contre les chocs et les vibrations.

Avec un format rackable 19 pouces (3 U), il s’intègre facilement dans les armoires standards des studios, salles de concert ou installations de diffusion. Sa compacité optimise l’espace tout en garantissant un accès facile aux connectiques.

Ce splitter est donc à la fois durable, pratique et conçu pour répondre aux exigences des professionnels du son exigeants.

FAQ sur le splitter Palmer PB 20 S

Comment installer le splitter Palmer PB 20 S dans un rack audio ?

Le Palmer PB 20 S est conçu au format standard 19 pouces, hauteur 3U. Il s’installe facilement dans n’importe quel rack audio professionnel à l’aide de vis de fixation classiques. Son châssis robuste garantit un maintien optimal et une durabilité dans le temps, même en usage intensif.

Peut-on utiliser le Palmer PB 20 S avec des signaux micro et ligne ?

Oui, ce splitter est compatible avec les signaux micro et ligne grâce à un sélecteur dédié. Il s’adapte à diverses configurations audio professionnelles, offrant une flexibilité d’utilisation dans des contextes live ou studio variés.

Pourquoi utiliser les Ground Lifts sur le Palmer PB 20 S ?

Les commutateurs Ground Lift permettent d’isoler chaque paire de sortie pour éviter les boucles de masse. Cela améliore la qualité du signal et réduit les bruits parasites, surtout dans des installations audio complexes et étendues.

Le Palmer PB 20 S est-il adapté aux installations fixes ?

Absolument. Son boîtier en acier, son alimentation intégrée et son format rackable en font un choix parfait pour les studios, théâtres ou lieux de culte nécessitant une distribution audio fiable et permanente.

Quelle est la différence entre les sorties XLR, jack et RCA du PB 20 S ?

Les sorties XLR offrent un signal symétrique professionnel, idéal pour longues distances. Les jacks 6,35 mm et les RCA permettent de connecter des équipements semi-professionnels ou grand public, ajoutant à la polyvalence du splitter.

Le Palmer PB 20 S peut-il être utilisé en cascade ?

Oui, grâce à ses entrées et sorties de somme, le PB 20 S peut être monté en cascade avec d’autres unités, augmentant ainsi le nombre de sorties disponibles pour des installations complexes.

Peut-on régler indépendamment chaque sortie du PB 20 S ?

Non, les sorties ne sont pas réglables individuellement. Toutefois, le gain d’entrée principal permet d’ajuster le signal envoyé à l’ensemble des sorties pour une cohérence audio optimale.

Quelle alimentation est nécessaire pour le Palmer PB 20 S ?

Le splitter dispose d’un bloc secteur intégré compatible avec 115/230 V. Il propose également une entrée à courant continu pour une alimentation de secours, assurant une continuité de service en cas de panne.

Quel est le niveau de sortie audio du Palmer PB 20 S ?

Le niveau nominal est de +4 dBu pour les sorties XLR (600 ohms) et -10 dBu pour les sorties jack et RCA. Ce niveau garantit une compatibilité avec la majorité des équipements audio professionnels.

Le Palmer PB 20 S est-il facile à transporter ?

Bien qu’il soit compact (480 x 200 x 135 mm), son poids de 9,09 kg le rend plus adapté aux installations fixes qu’au transport régulier. Il reste cependant transportable pour des prestations ponctuelles.
