Palmer
PB 20

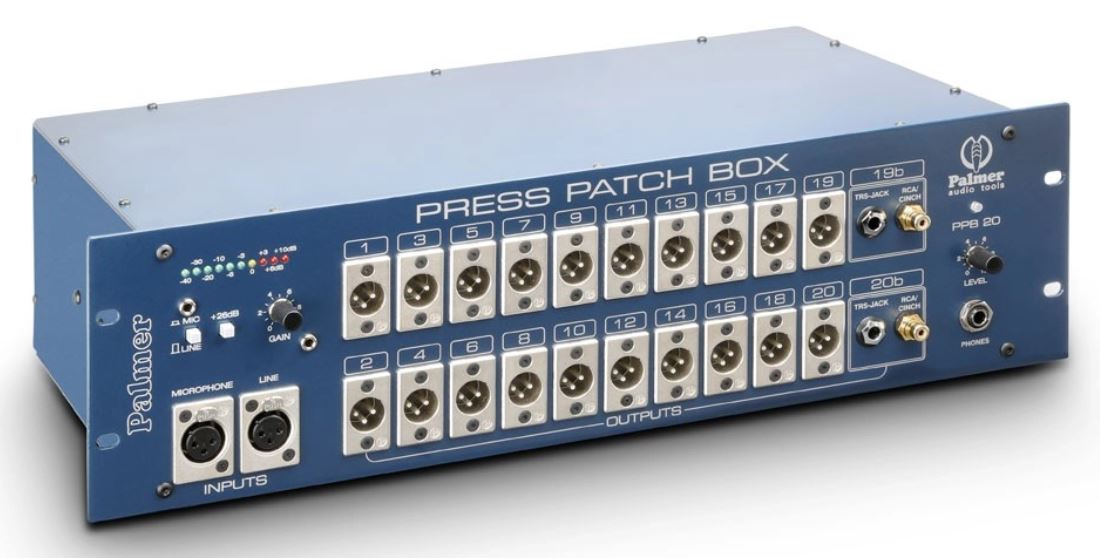

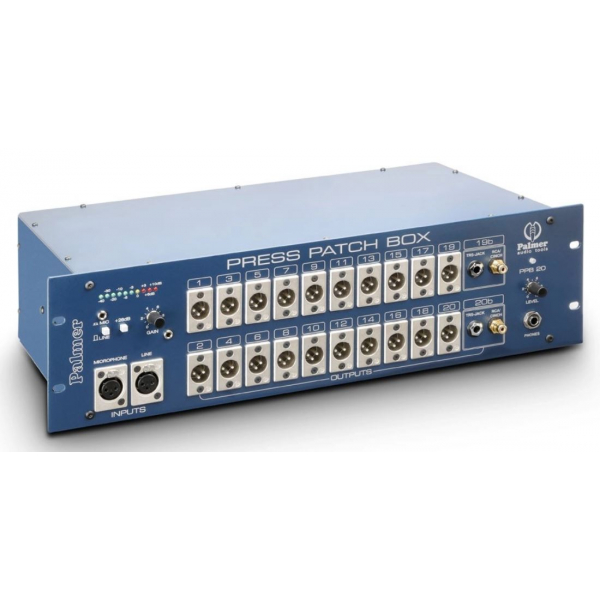

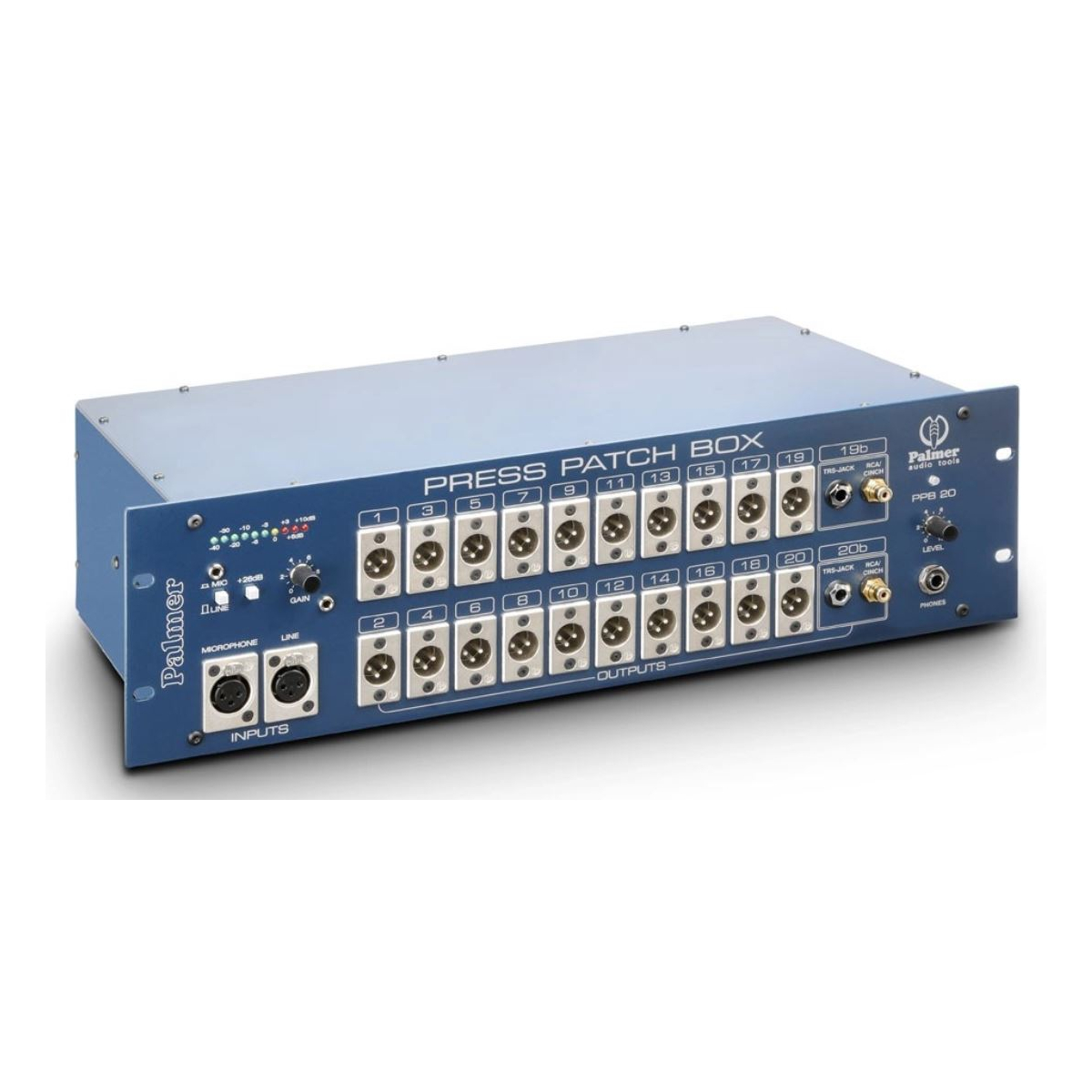

Splitter Palmer PB 20

Caractéristiques Palmer PB 20

• Distributeur audio 20 sorties XLR symétrisées par transformateur
• Entrée unique XLR avec isolation par transformateur
• Amplificateur d’entrée avec gain réglable et switch +20 dB
• 10 LED pour un affichage clair des niveaux audio

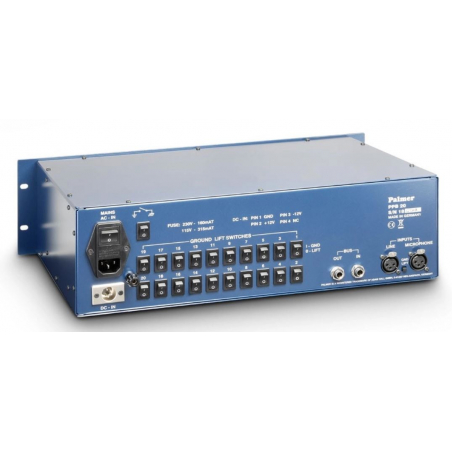

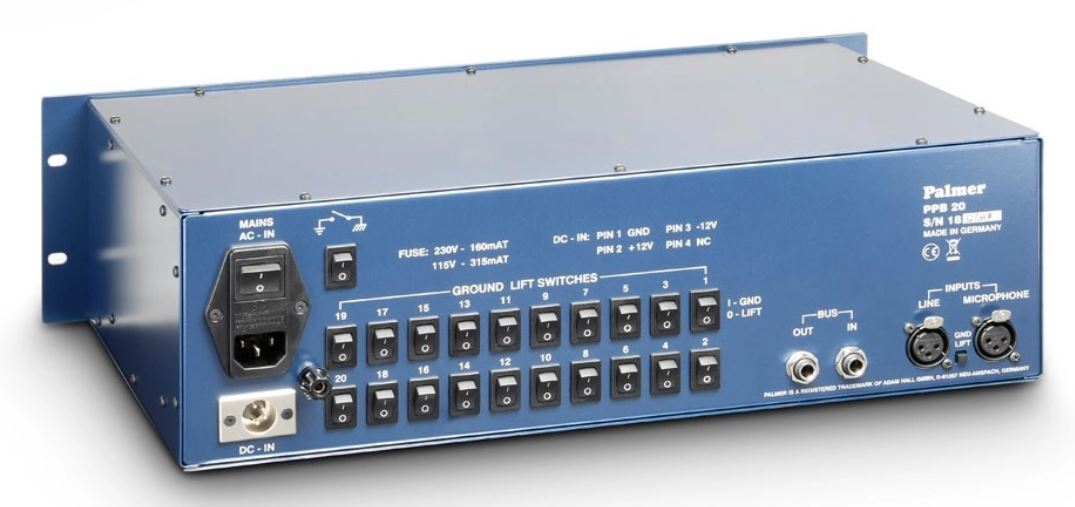

• Interrupteurs Ground Lift indépendants pour chaque paire
• Sorties RCA et jack 6,35 mm pour flexibilité de connexion
• Sortie casque réglable pour écoute directe
• Montage en cascade avec connecteurs BUS IN/OUT
• Alimentation interne blindée pour stabilité maximale
• Entrée CC pour alimentation de secours

Informations techniques Palmer PB 20

• 1 entrée XLR symétrique
• 20 sorties XLR transformées
• Sorties supplémentaires : jack 6,35 mm et RCA
• Niveau de sortie : +4 dBu / 600 ohms
• Gain d’entrée réglable avec switch +20 dB
• Indicateurs LED : -40 à +10 dB
• Puissance nominale : 12 W
• Puissance max : 17 W
• Dimensions : 480 x 200 x 135 mm
• Poids : 9,09 kg

Distribution audio professionnelle avec 20 sorties XLR symétriques

Le Palmer PB 20 est conçu pour distribuer un signal audio vers 20 sorties XLR symétrisées par transformateur. Cette conception garantit une transmission sans interférences ni pertes, même dans des environnements complexes. Il est parfaitement adapté aux conférences de presse, aux événements live et aux installations broadcast.

Chaque sortie est isolée, permettant une utilisation sécurisée avec divers équipements audio. Les utilisateurs peuvent connecter des caméras, enregistreurs ou systèmes de diffusion en toute confiance. Cette flexibilité fait du PB 20 une solution idéale pour les professionnels du son exigeants.

Grâce à la symétrisation par transformateur, les signaux restent propres et constants sur de longues distances. Cela réduit les risques de boucles de masse et de bruits parasites. C’est un gage de fiabilité dans les situations critiques.

Affichage LED clair pour le contrôle visuel du signal

Le Palmer PB 20 intègre une série de 10 LED indiquant les niveaux de -40 à +10 dB. Ce système permet un contrôle visuel rapide et précis du signal d’entrée. Les techniciens peuvent ainsi ajuster les niveaux en temps réel et garantir une qualité de diffusion optimale.

Chaque LED représente une valeur précise, permettant une lecture fine du signal audio. L’indicateur à 0 dB correspond à une sortie de +4 dBu, niveau standard pour les équipements professionnels. C’est un outil essentiel pour le contrôle qualité sonore.

Ce système d’affichage est particulièrement utile lors de conférences, où plusieurs intervenants doivent être gérés avec précision. Il apporte confort et efficacité au travail des techniciens du son.

Compatibilité universelle avec connexions RCA et jack 6,35 mm

En plus de ses 20 sorties XLR, le Palmer PB 20 offre des sorties supplémentaires RCA et jack 6,35 mm. Ces options permettent de connecter directement des équipements grand public ou semi-professionnels sans adaptateur. Idéal pour les captations rapides sur le terrain.

Les sorties jack peuvent transporter des signaux symétriques ou asymétriques, ce qui ajoute à la polyvalence du PB 20. Le niveau de sortie est adapté à chaque format : -10 dBu pour RCA/jack, et +4 dBu pour XLR. Cela facilite l’intégration dans tout type de chaîne audio.

La diversité de connectiques permet une adaptation à de nombreux contextes : interviews, retransmissions en direct, captations audiovisuelles ou installations fixes.

Sortie casque intégrée avec réglage de niveau

Pour une surveillance en temps réel, le Palmer PB 20 dispose d’une sortie casque 6,35 mm avec contrôle de volume. Cette fonctionnalité est idéale pour vérifier rapidement la qualité du signal sans équipement externe supplémentaire. C’est un atout majeur en mobilité.

La possibilité de régler le niveau sonore au casque offre un confort supplémentaire à l’utilisateur. Cela permet d’adapter l’écoute selon les besoins du moment, en environnement calme ou bruyant. Le contrôle est fluide et intuitif.

Que ce soit pour tester le signal ou surveiller un flux en direct, cette sortie casque intégrée évite les erreurs et optimise la qualité audio globale du système.

Montage en cascade pour extension facile

Le Palmer PB 20 est conçu pour fonctionner seul ou en cascade avec d’autres unités. Grâce à ses connecteurs BUS IN/OUT, il peut être intégré dans un réseau audio plus vaste sans perte de qualité. Cela le rend évolutif et parfaitement adapté aux grandes productions.

Chaque unité peut être ajoutée simplement, offrant autant de sorties supplémentaires que nécessaire. Ce système est idéal pour les événements où plusieurs médias doivent être alimentés simultanément depuis une même source audio.

La mise en cascade est rapide, fiable et sans configuration complexe. Cela garantit un gain de temps et une flexibilité d’adaptation en fonction des contraintes de chaque projet.

Bloc d’alimentation blindé avec alimentation de secours

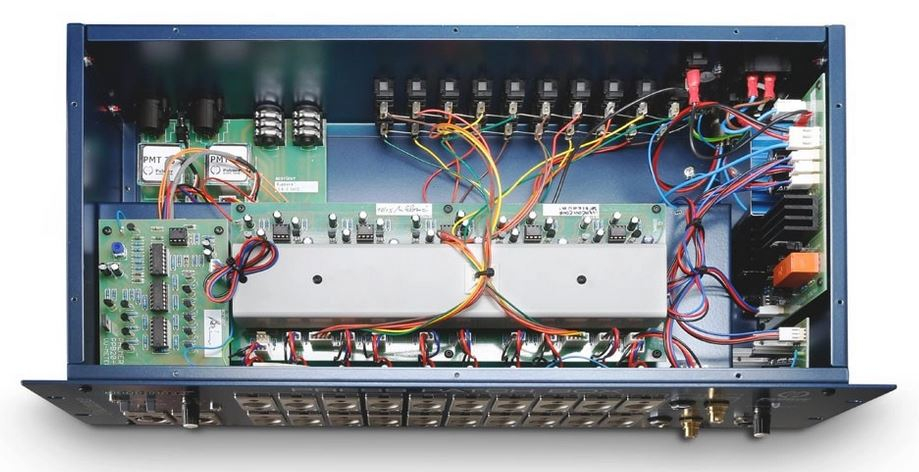

Le PB 20 intègre un bloc secteur blindé compatible 115/230 V, garantissant une alimentation stable en toutes circonstances. Ce blindage protège des interférences électromagnétiques pour un signal audio propre et fiable.

Une entrée à courant continu est également disponible, permettant d’alimenter l’appareil via batterie ou source de secours. C’est un avantage décisif pour les utilisations mobiles ou en cas de panne secteur.

Ce système d’alimentation double sécurise l’installation et réduit le risque d’interruption pendant un événement important. Le Palmer PB 20 reste opérationnel en toutes conditions.

FAQ sur le splitter Palmer PB 20

Comment installer correctement le Palmer PB 20 lors d’un événement live ?

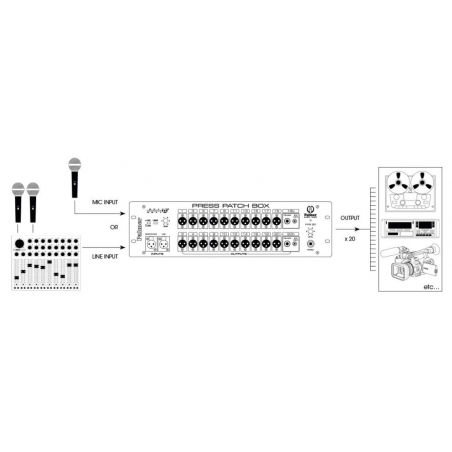

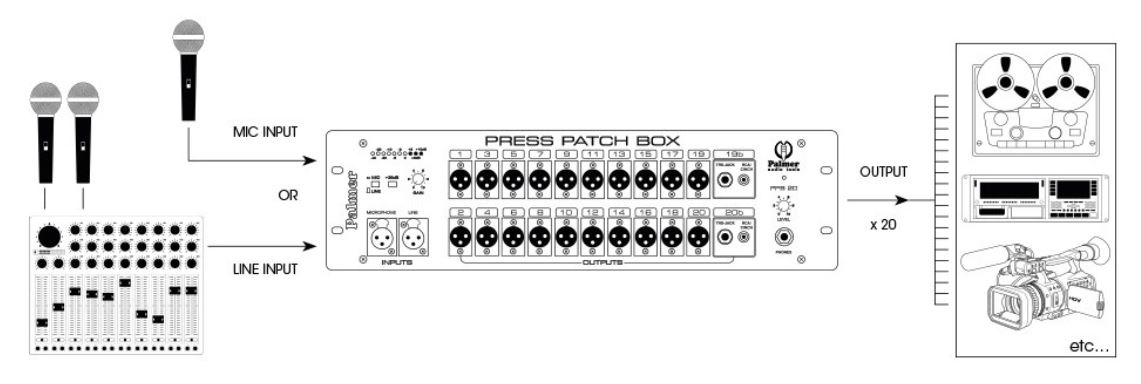

Pour une installation optimale du Palmer PB 20, connectez la source audio principale à l’entrée XLR, puis reliez les sorties XLR aux équipements de diffusion ou d’enregistrement. Vérifiez les niveaux via les LED, ajustez le gain si nécessaire et activez les interrupteurs Ground Lift pour éliminer les boucles de masse. Enfin, utilisez la sortie casque pour contrôler le signal en temps réel.

Peut-on utiliser le Palmer PB 20 avec des signaux ligne et micro ?

Oui, le Palmer PB 20 est compatible avec les signaux microphoniques et ligne. Il dispose d’un sélecteur micro/ligne et d’un amplificateur d’entrée réglable avec commutateur +20 dB, ce qui permet une adaptation parfaite à la source connectée.

Quels types de connecteurs sont disponibles sur le Palmer PB 20 ?

Le PB 20 propose une entrée XLR symétrique, 20 sorties XLR symétrisées par transformateur, ainsi que deux sorties RCA et jack 6,35 mm. Cette variété garantit une compatibilité avec de nombreux types de matériel audio professionnel et semi-professionnel.

Le Palmer PB 20 est-il adapté aux conférences de presse ?

Absolument, le Palmer PB 20 est une "press patch box" spécialement conçue pour les conférences de presse. Il permet de distribuer proprement un signal audio vers 20 appareils simultanément, avec une isolation parfaite pour éviter toute interférence entre les équipements connectés.

Comment surveiller le niveau de signal sur le Palmer PB 20 ?

Le PB 20 intègre une rangée de 10 LED affichant les niveaux de -40 à +10 dB. Ce système permet un contrôle visuel rapide du signal. De plus, une sortie casque réglable permet d’écouter directement le signal pour une surveillance précise.

Peut-on alimenter le Palmer PB 20 par batterie ?

Oui, en plus de son alimentation secteur intégrée, le Palmer PB 20 dispose d’une entrée CC pour le raccordement d’un bloc d’alimentation de secours ou d’une batterie, offrant ainsi une sécurité maximale dans les environnements mobiles ou instables.

Quelle est la puissance absorbée par le Palmer PB 20 ?

Le Palmer PB 20 consomme 12 W en puissance nominale et jusqu’à 17 W en puissance maximale. Cela garantit une performance stable tout en restant économe en énergie, idéal pour les installations fixes et les configurations mobiles.

Comment éviter les interférences et bruits parasites ?

Le PB 20 est équipé d’un système de symétrisation par transformateur et d’interrupteurs Ground Lift pour chaque paire de sorties. Ces dispositifs permettent d’éliminer les boucles de masse et de garantir une transmission audio propre.

Est-il possible d’augmenter le nombre de sorties au-delà de 20 ?

Oui, il est possible de monter plusieurs PB 20 en cascade via les connecteurs BUS IN/OUT à l’arrière de l’appareil. Cette configuration permet d’ajouter autant de sorties que nécessaire sans perte de qualité sonore.

Quelle est la différence entre la version PB 20 et PPB20S ?

La version PB 20 est mono tandis que la PPB20S est stéréo. Selon vos besoins en diffusion audio, choisissez la version correspondant au type de signal à distribuer. Les deux modèles offrent les mêmes garanties de qualité et de robustesse.
