Phantom 1220 Zoombar

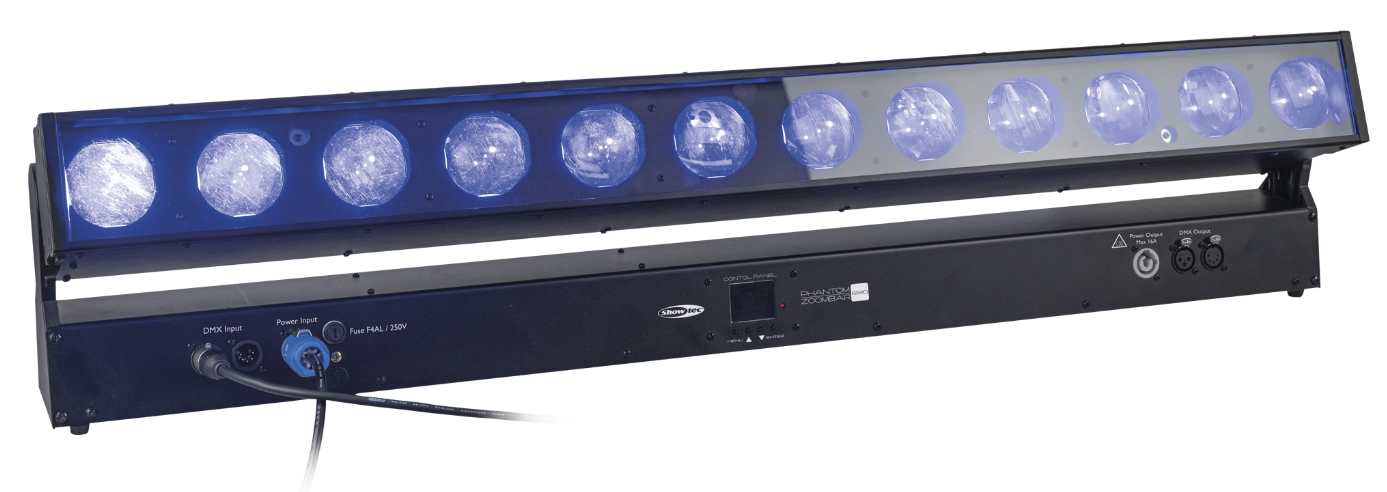

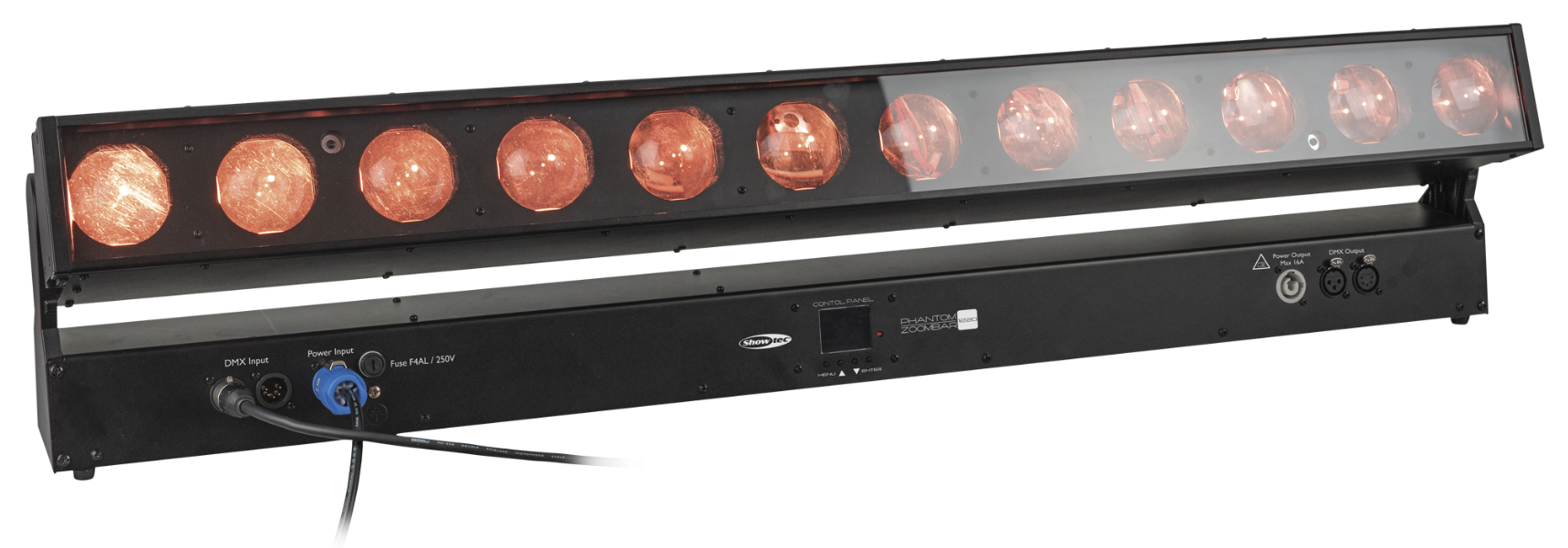

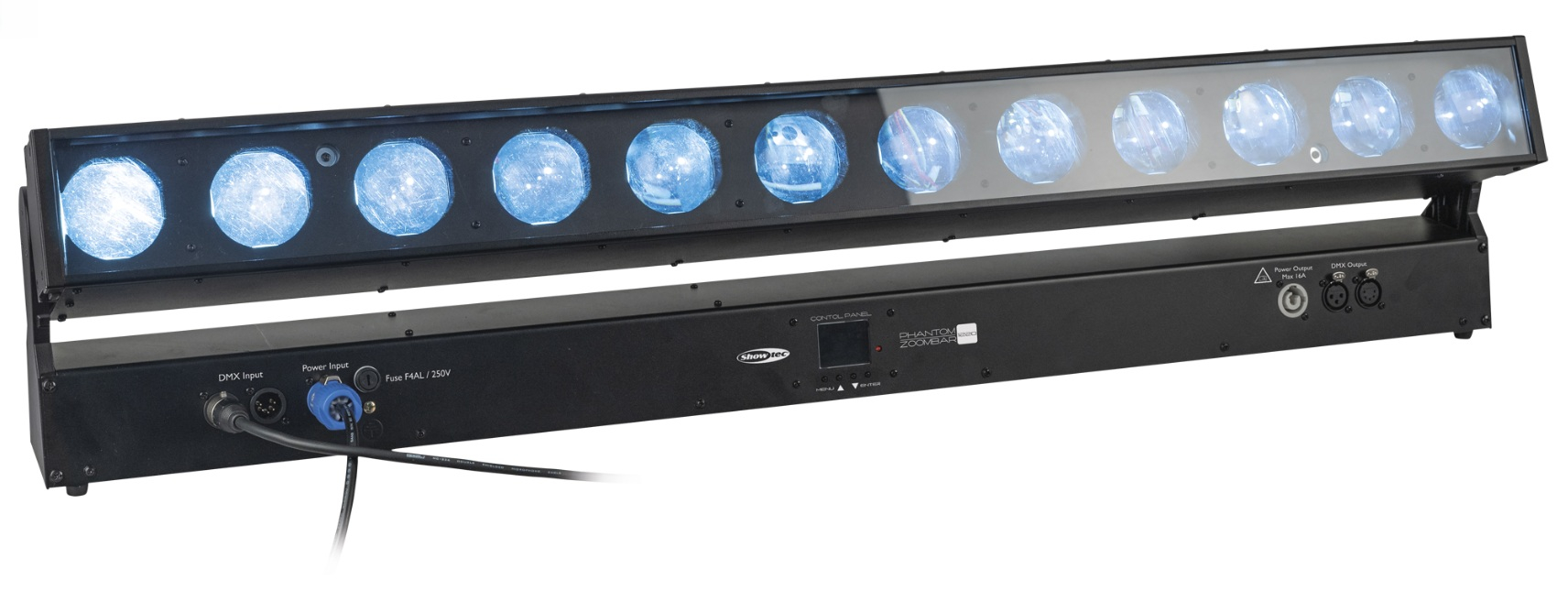

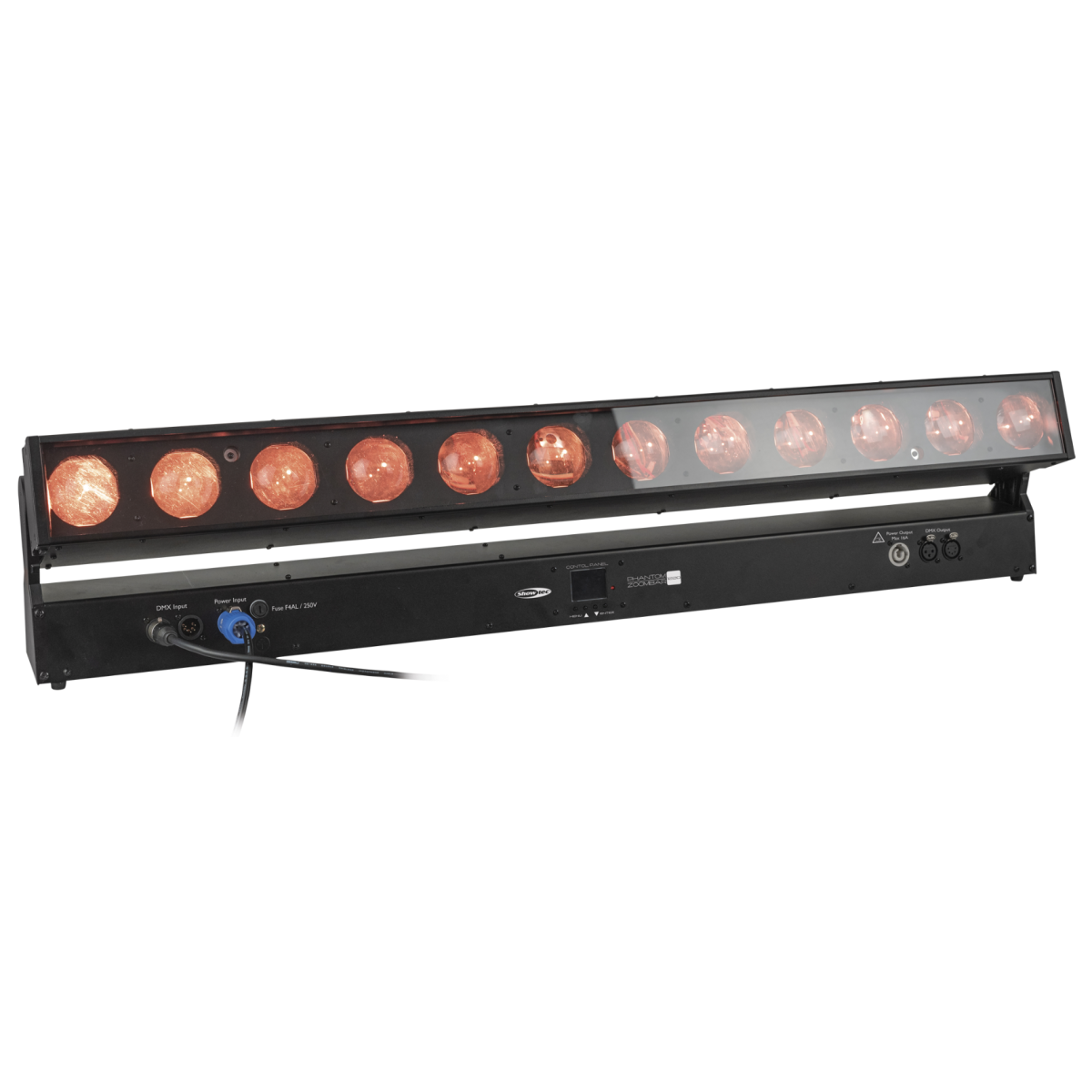

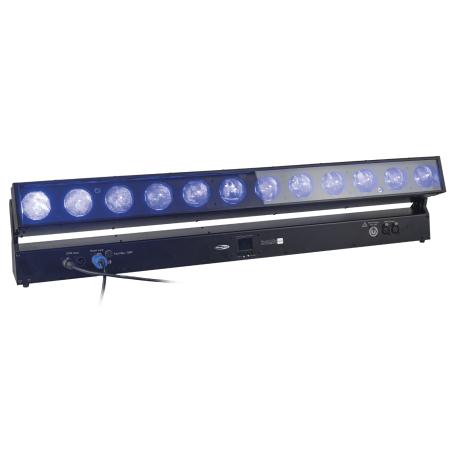

Barre LED motorisée Showtec Phantom 1220 Zoombar

Caractéristiques Showtec Phantom 1220 Zoombar

• Barre LED motorisée de 12 x 20 W RGBW pour créer des rideaux lumineux multicolores et des effets de wash
• Zoom motorisé de 5° à 50° pour passer d'un faisceau serré à un éclairage large
• Inclinaison motorisée rapide sur 210° pour modifier instantanément la direction des faisceaux
• Contrôle total des pixels pour attribuer une couleur différente à chaque LED
• Programmes automatisés accessibles en mode manuel, DMX, maître/esclave, automatique et contrôlé par le son
• Compatibilité RDM pour la configuration et la surveillance à distance via la ligne DMX
• Cinq modes DMX de 19 à 129 canaux selon le niveau de contrôle souhaité
• Gradateur 16 bits et quatre courbes de gradation pour des fondus progressifs et précis
• Taux de rafraîchissement de 15 kHz adapté aux captations vidéo
• Écran LCD pour un réglage direct sur l'appareil
• Sortie powerCON pour chaîner l'alimentation de plusieurs barres
• Crochets à verrouillage rapide et attache de sécurité pour un montage simple et sécurisé

Informations techniques Showtec Phantom 1220 Zoombar

• Source lumineuse : 12 LED RGBW de 20 W
• Flux lumineux total : 45 000 lm
• Éclairement lumineux à 2 m : 57 000 lx
• Taux de rafraîchissement maximal : 15 kHz
• Angle de faisceau circulaire : 50°
• Zoom motorisé : 5° à 50°
• Inclinaison (tilt) : 210°, résolution 16 bits
• Modes de contrôle : automatique, DMX, manuel, maître/esclave
• Canaux DMX : 19, 24, 72, 84 ou 129
• Protocoles : DMX, RDM
• Zones de contrôle : 12 sections
• Gradateur : 0 à 100 %, résolution 16 bits
• Courbes de gradation : linéaire, carré, carré inverse, courbe en S
• Stroboscope : 0 à 20 Hz
• Afficheur : LCD
• Alimentation : 100 à 240 V CA, 50/60 Hz
• Consommation électrique : 240 W
• Entrée d'alimentation : powerCON bleu
• Sortie d'alimentation : powerCON gris
• Entrée et sortie DMX : XLR 3 broches et XLR 5 broches
• Longueur : 1 000 mm
• Hauteur : 233 mm
• Poids : 13,2 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Refroidissement : ventilateur axial
• Montage : verrouillage rapide, attache de sécurité
• Température ambiante maximale : 40 °C
• Accessoires inclus : câble powerCON, support à verrouillage rapide

Les points clés du Phantom 1220 Zoombar Showtec

Zoom motorisé et inclinaison 210° de la barre LED Showtec Phantom 1220 Zoombar

La barre LED Showtec Phantom 1220 Zoombar se distingue par un zoom motorisé dont l'angle varie de 5° à 50°. Cette amplitude permet au même projecteur d'éclairage scénique de produire des faisceaux serrés et dessinés, visibles dans l'air avec de la fumée ou du brouillard, puis de s'ouvrir pour un éclairage de lavage homogène sur une scène, un décor ou un cyclorama. Le réglage du zoom s'effectue à distance depuis la console DMX, sans intervention physique sur l'appareil une fois accroché sur la structure, ce qui facilite le travail des régisseurs pendant les répétitions comme en spectacle.

À ce zoom s'ajoute une inclinaison motorisée rapide de 210°, pilotée avec une résolution de 16 bits. Les mouvements de tilt changent la direction de sortie des LED en quelques instants, pour orienter les faisceaux vers le public, vers le plafond ou vers le plateau. La résolution 16 bits garantit des déplacements fluides et des positions précises, utiles pour des balayages lents comme pour des changements d'orientation dynamiques synchronisés avec la musique. Combinée au zoom, l'inclinaison transforme une simple barre lumineuse en élément d'effet scénique mobile.

Pour l'utilisateur, cette association zoom et tilt motorisés réduit le nombre de projecteurs nécessaires pour obtenir des tableaux lumineux variés. Une seule barre de 1 000 mm couvre à la fois les effets aériens, les wash et les balayages, ce qui simplifie le plan de feu et le transport. Les conseillers Energyson orientent régulièrement les compagnies, salles et prestataires vers ce type de barre motorisée lorsqu'ils recherchent une solution polyvalente pour des scènes en intérieur, avec un matériel de marque reconnue et un accompagnement technique en cas de besoin.

Pourquoi le contrôle pixel par pixel de la Showtec Phantom 1220 Zoombar intéresse les concepteurs lumière ?

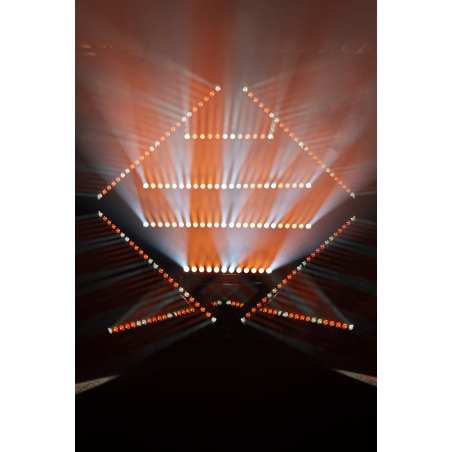

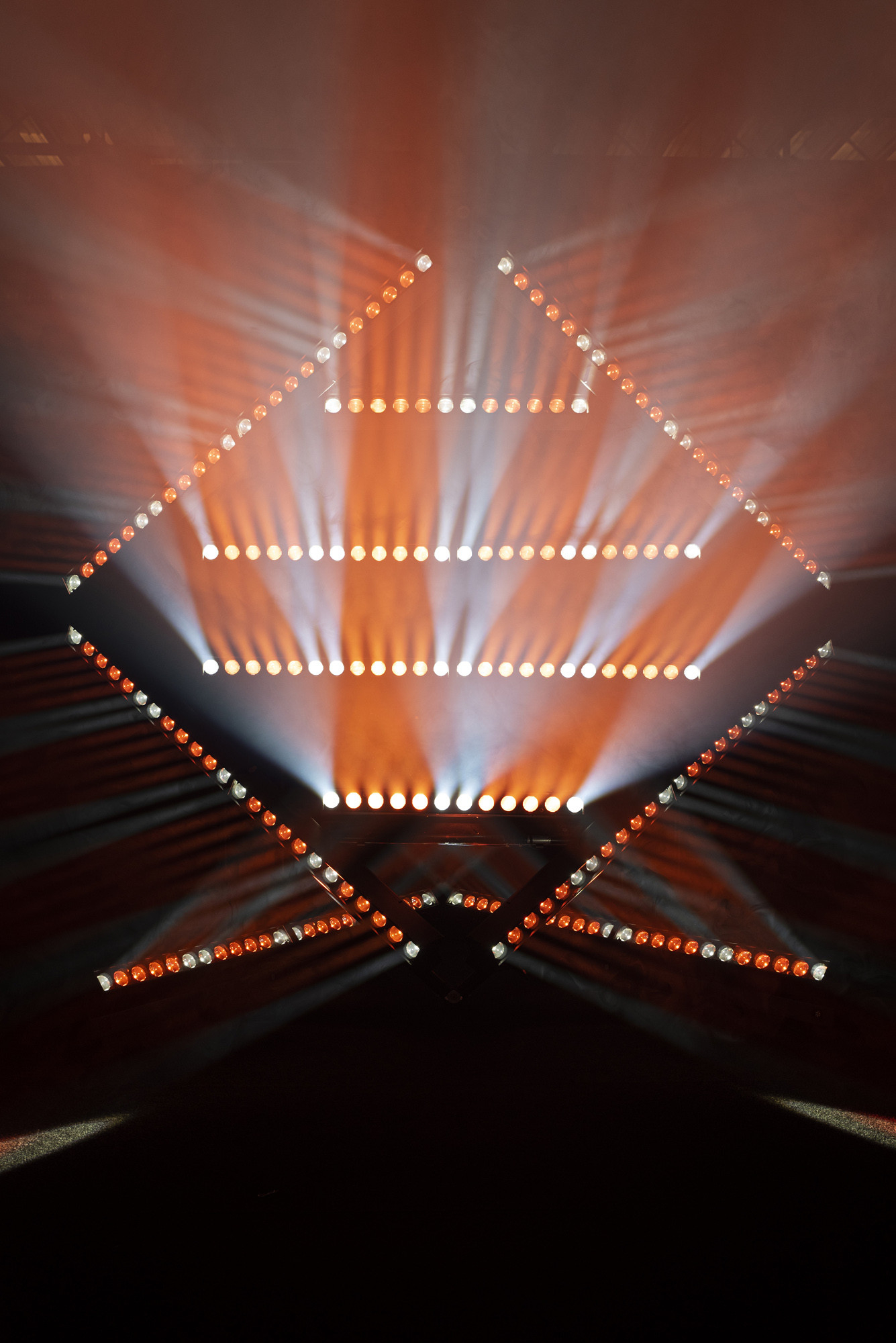

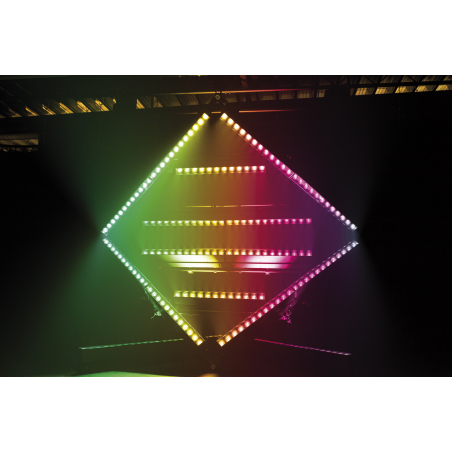

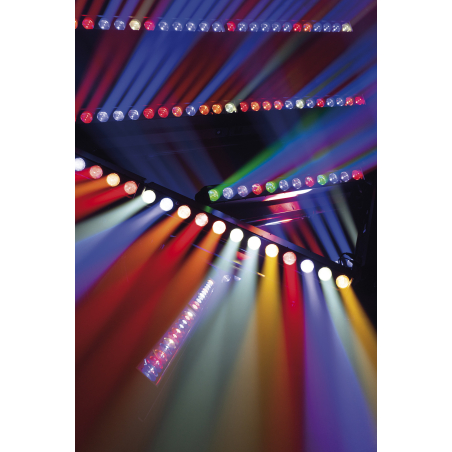

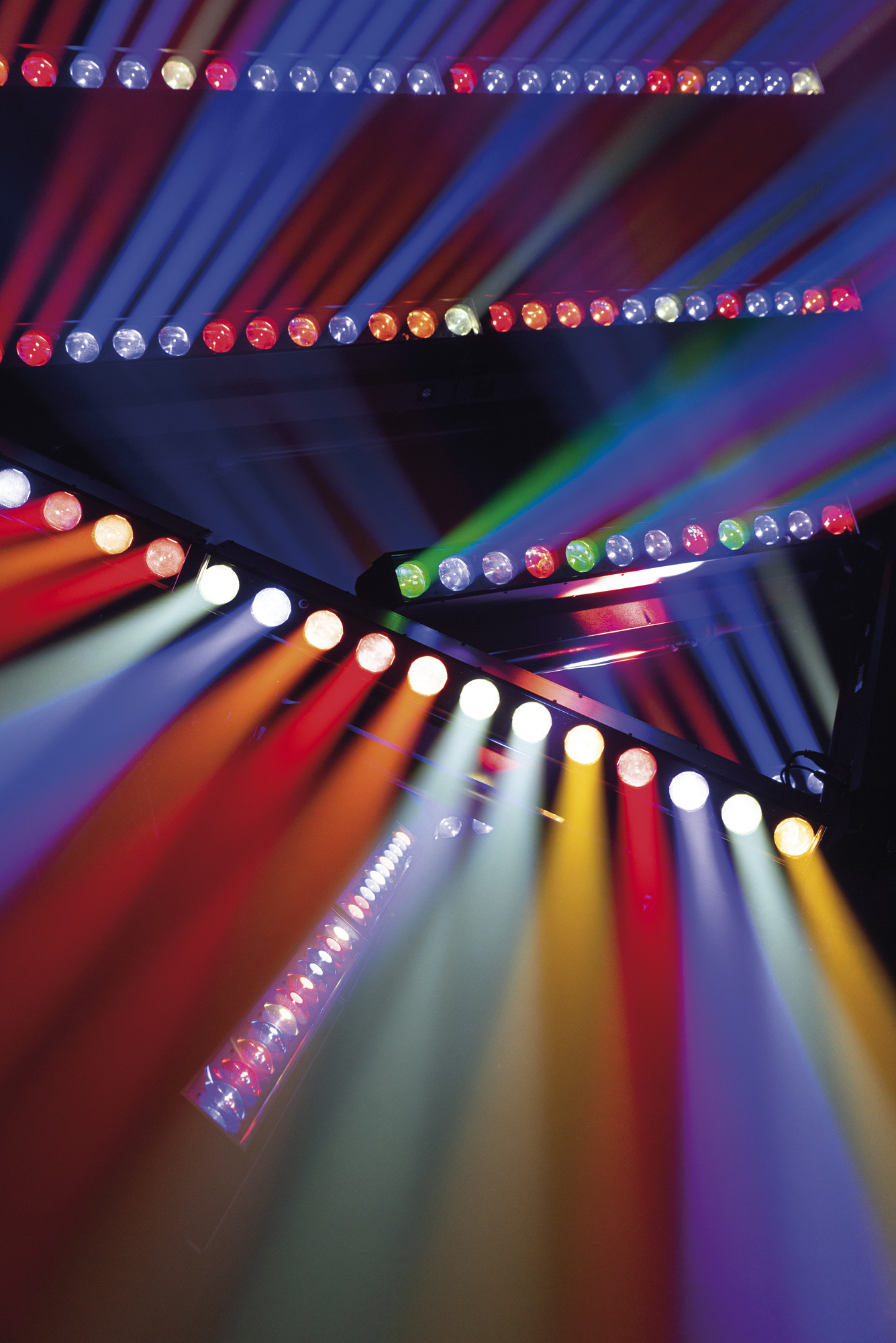

La Showtec Phantom 1220 Zoombar offre un contrôle total des pixels réparti sur 12 sections. Chaque LED RGBW peut recevoir une couleur et une intensité indépendantes, ce qui ouvre la voie à des effets de chenillard, de dégradés, de vagues colorées ou de rideaux lumineux multicolores. Pour un concepteur d'éclairage, cette granularité transforme la barre en surface graphique pilotable, capable de suivre une chorégraphie, de souligner un rythme musical ou de dessiner des motifs sur toute la largeur de la scène.

Cinq modes DMX sont disponibles, de 19 à 129 canaux. Les modes réduits conviennent aux consoles simples et aux configurations avec de nombreux appareils, tandis que le mode 129 canaux donne accès au pilotage individuel de chaque pixel, du zoom et de l'inclinaison. Le gradateur 16 bits et les quatre courbes de gradation, linéaire, carré, carré inverse et courbe en S, permettent d'ajuster le comportement des fondus selon le style de la mise en lumière, du théâtre à l'événementiel musical.

Le taux de rafraîchissement de 15 kHz limite le scintillement visible à la caméra, un point apprécié lors des captations vidéo et des diffusions en direct. Le résultat est un éclairage précis, réactif et exploitable aussi bien sur scène qu'à l'écran. Chez Energyson, nos techniciens accompagnent l'intégration de ce type de barre dans les patchs DMX existants et conseillent sur le choix du mode de canaux le plus adapté à la console utilisée, afin de tirer parti du contrôle pixel sans complexifier inutilement la programmation.

Comment installer et alimenter la barre LED Showtec Phantom 1220 Zoombar ?

L'installation de la Showtec Phantom 1220 Zoombar repose sur des crochets à verrouillage rapide fournis avec l'appareil. Ce système de fixation permet de monter la barre sur une structure, un pont ou un pied de levage en quelques gestes, puis de la démonter tout aussi vite en fin d'événement. Une attache de sécurité est prévue pour sécuriser l'accrochage avec une élingue, une pratique indispensable pour tout projecteur suspendu au-dessus d'un public. Avec 13,2 kg, 1 000 mm de longueur et 233 mm de hauteur, la barre reste manipulable par un technicien.

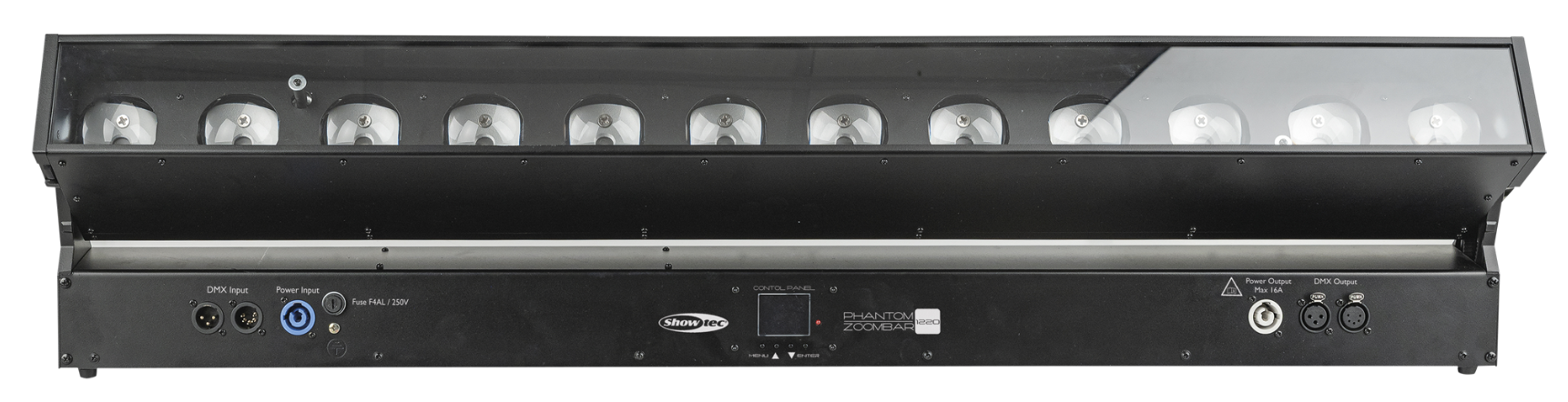

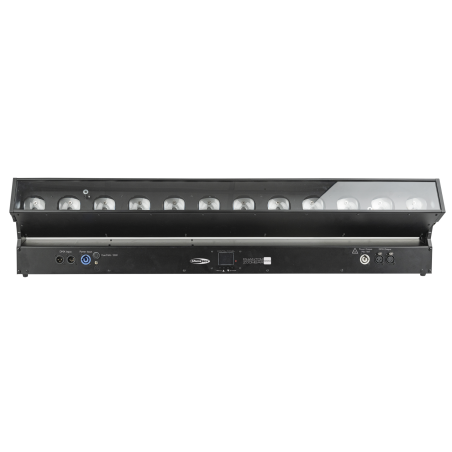

L'alimentation accepte une tension de 100 à 240 V CA en 50/60 Hz pour une consommation de 240 W. La barre dispose d'une entrée powerCON bleue et d'une sortie powerCON grise, ce qui autorise le chaînage de l'alimentation entre plusieurs appareils et réduit le nombre de câbles à tirer vers le bloc de puissance. Un câble powerCON est inclus. Côté signal, l'entrée et la sortie DMX existent en XLR 3 broches et en XLR 5 broches, assurant une compatibilité avec la majorité des consoles, splitters et interfaces du marché.

Le paramétrage se fait via l'écran LCD intégré, pour attribuer l'adresse DMX, choisir le mode de canaux ou activer les modes autonomes. Ces éléments facilitent une mise en service rapide sur les tournées et prestations répétées. Les équipes Energyson rappellent de toujours respecter la charge admissible de la structure, de vérifier la longueur des chaînes d'alimentation et d'utiliser des câbles DMX adaptés, afin de garantir une installation fiable et conforme aux bonnes pratiques de l'éclairage scénique professionnel.

Modes de fonctionnement, sécurité et usage en intérieur de la Showtec Phantom 1220 Zoombar

Au-delà du pilotage DMX, la Showtec Phantom 1220 Zoombar intègre des programmes automatisés accessibles en mode manuel, maître/esclave, automatique et contrôlé par le son. Ces modes autonomes rendent la barre exploitable sans console, par exemple pour un DJ, un bar musical ou une petite salle qui souhaite un éclairage dynamique sans programmation. En mode maître/esclave, plusieurs barres se synchronisent pour créer un effet lumineux cohérent sur toute la largeur de la scène, tandis que le mode son fait réagir les effets au rythme de la musique.

Les effets dynamiques complètent ces modes : gradateur réglable de 0 à 100 % et stroboscope de 0 à 20 Hz pour des flashs rythmés. La protection RDM permet de configurer et de surveiller l'appareil à distance via la ligne DMX, ce qui simplifie le diagnostic sur une installation fixe. Le refroidissement par ventilateur axial maintient les LED dans leur plage de fonctionnement, avec une température ambiante maximale de 40 °C à respecter pour préserver la durée de vie de l'appareil.

Le boîtier en métal et plastique dispose d'un indice de protection IP20, ce qui réserve la barre à une utilisation en intérieur : salles de spectacle, théâtres, clubs, salles de concert ou événements sous abri. Ce cadre d'usage clair permet de choisir l'appareil en connaissance de cause. Energyson, distributeur spécialisé en matériel d'éclairage scénique, accompagne ses clients sur le choix du matériel selon l'environnement d'installation et assure un suivi après-vente pour les produits Showtec, gage de sérénité pour les professionnels comme pour les structures culturelles.

Notre avis d’expert Energyson sur Phantom 1220 Zoombar

La Phantom 1220 Zoombar réunit dans une barre de 1 000 mm trois fonctions que l'on trouve rarement ensemble sur ce format : un zoom motorisé de 5° à 50°, une inclinaison de 210° et un contrôle pixel sur 12 sections. Le flux de 45 000 lm et les LED RGBW de 20 W donnent des couleurs denses et un blanc exploitable pour le wash. Le système de crochets à verrouillage rapide et le chaînage powerCON font gagner un temps réel au montage, et le taux de rafraîchissement de 15 kHz rassure pour les captations vidéo.

Face à une barre LED fixe classique sans zoom ni tilt, la Phantom 1220 Zoombar demande une programmation plus poussée en mode 129 canaux, mais remplace plusieurs appareils sur un plan de feu. Son poids de 13,2 kg et son indice IP20 la destinent à un usage en intérieur, sur structure. Nous la recommandons aux concepteurs lumière, régisseurs de salles et prestataires événementiels qui cherchent des effets aériens et des rideaux de couleur pilotables, ainsi qu'aux DJ équipés d'une console DMX souhaitant faire évoluer leur éclairage.

"Avec son zoom motorisé et son tilt de 210°, une rangée de Phantom 1220 Zoombar suffit à alterner faisceaux aériens et wash coloré sans changer d'accroche entre deux tableaux." – Julien, technicien lumière, Energyson (éclairage scénique et barres LED motorisées)
