Showtec
Pixelstrip 40

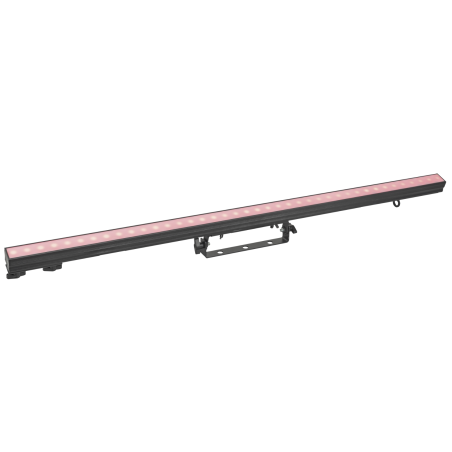

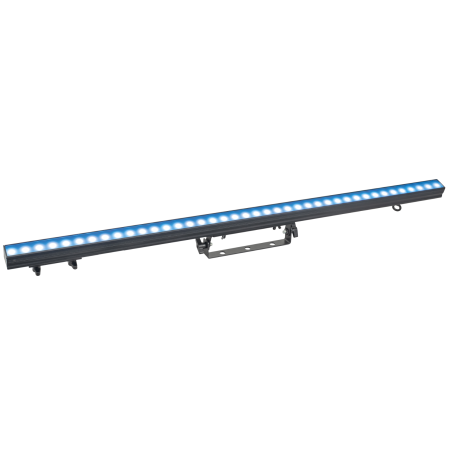

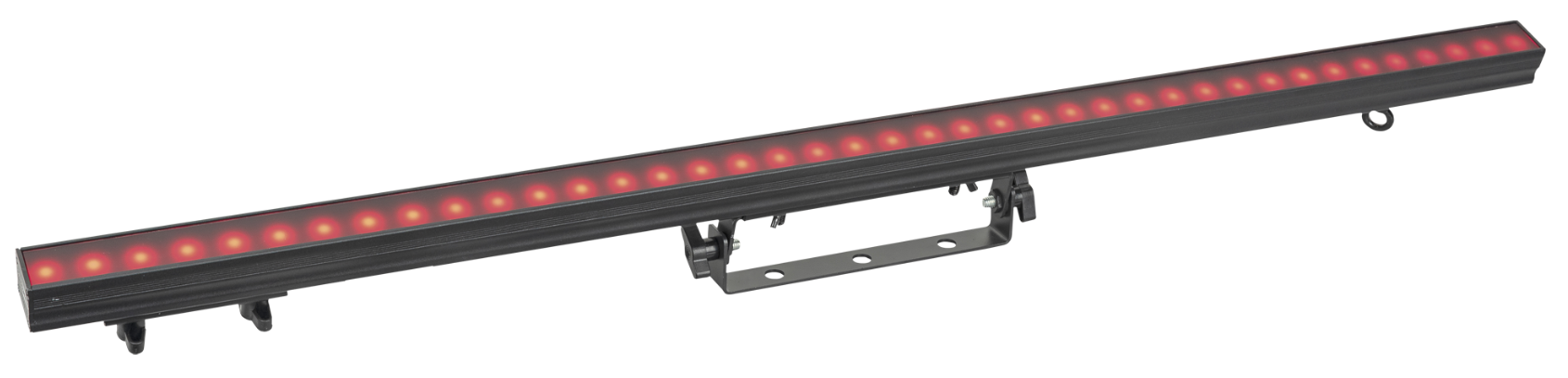

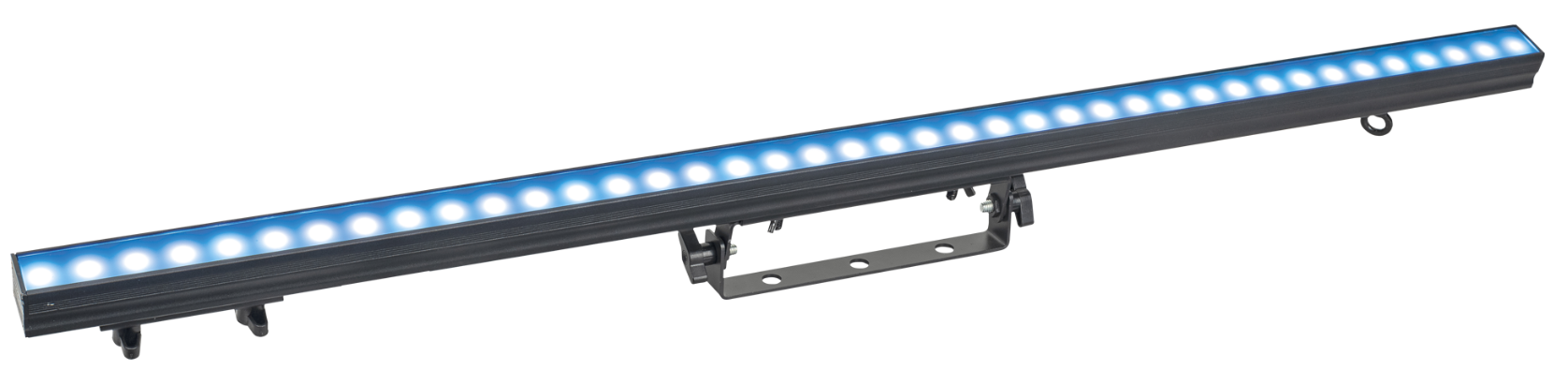

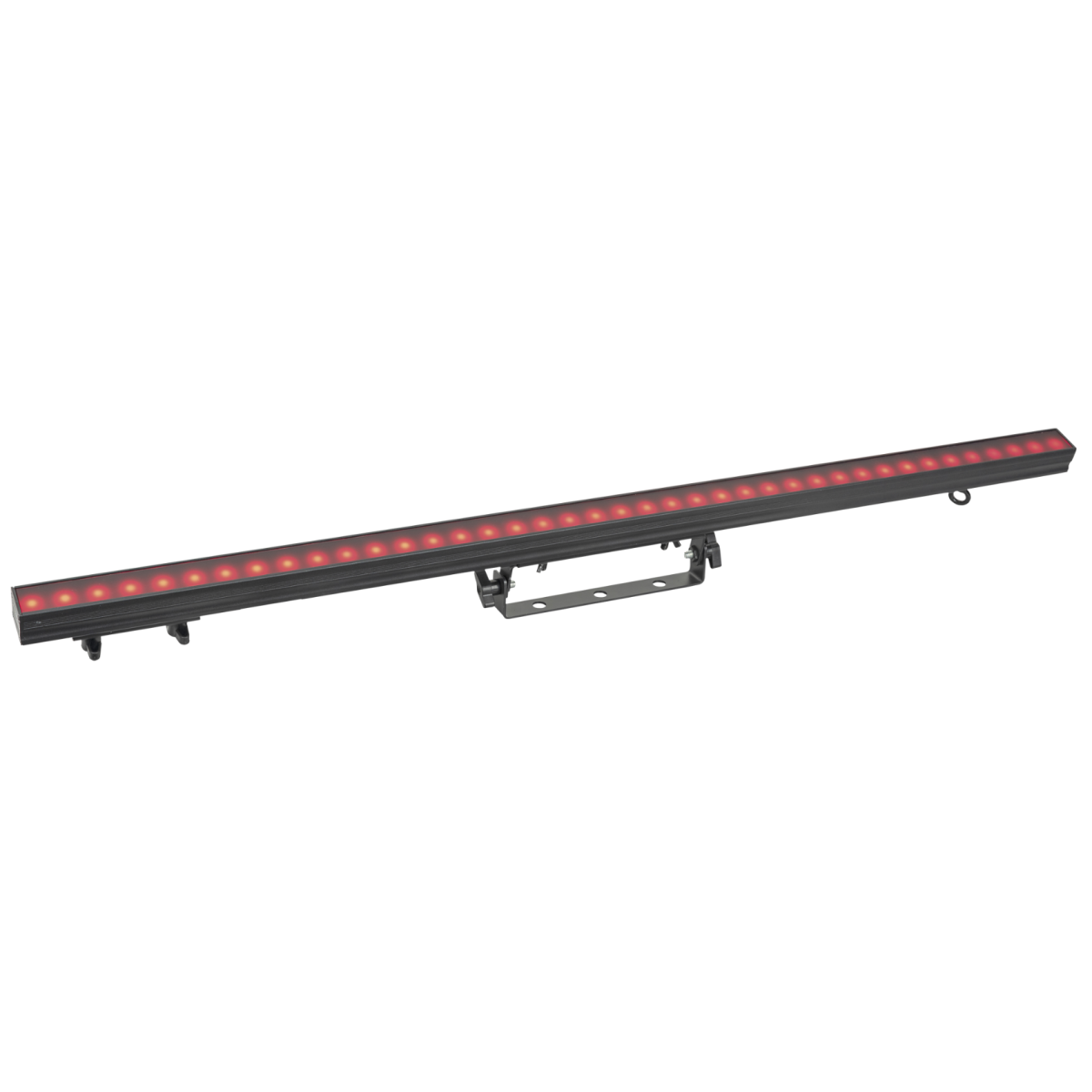

Bandeau LED pixel Showtec Pixelstrip 40

Caractéristiques Showtec Pixelstrip 40

• 40 pixels RVB contrôlables individuellement pour des effets de pixel mapping précis sur 100 cm
• Pilotage via le Pixelcontroller dédié en DMX, Art-Net ou Kling-Net selon votre installation
• Chaînage simple de plusieurs bandeaux et liaison au contrôleur par un seul câble Cat
• Association libre des Pixelstrip 40 et Pixelstrip 20, jusqu'à 4 m de bandeaux par port de sortie
• Système de fixation flexible permettant un montage rapide sur n'importe quelle structure
• Plaque de raccordement latérale pour aligner parfaitement les bandeaux entre eux
• Couverture avant interchangeable : noire givrée fournie, acrylique plate laiteuse (44503) ou acrylique en dôme blanc (44505) en option
• Taux de rafraîchissement de 1440 Hz adapté aux environnements filmés
• Gradation de 0 à 100 % pour des transitions lumineuses progressives
• Refroidissement par convection, sans ventilateur
• Modes de fonctionnement automatique, DMX, manuel et maître/esclave

Informations techniques Showtec Pixelstrip 40

• Type de source lumineuse : LED
• Nombre de sources lumineuses : 40
• Puissance par source lumineuse : 0,3 W
• Mode de couleur : multicolore
• Couleur des LED : RVB
• Taux de rafraîchissement : 1440 Hz
• Flux lumineux total : 175 lm
• Pas entre pixels : 25 mm
• Gradateur : 0 à 100 %
• Consommation électrique : 22 W
• Connecteur de données en entrée : RJ45
• Connecteur de données en sortie : RJ45
• Dimensions : 1000 x 37 x 100 mm
• Poids : 1,3 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : noir
• Refroidissement : convection
• Options de montage : support, pince
• Température ambiante minimale : -5 °C
• Température ambiante maximale : 40 °C
• Modes de contrôle : automatique, DMX, manuel, maître/esclave
• Protocoles : Art-Net, DMX, Kling-Net
• Zones de contrôle : 40 sections
• Contrôleur compatible : Showtec Pixelcontroller (44510)
• Longueur maximale de bandeaux par port de sortie : 4 m
• Articles inclus : câble Cat.5, plaque de connexion, support

Les points clés du Pixelstrip 40 Showtec

Pilotage DMX, Art-Net et Kling-Net du bandeau LED pixel Showtec Pixelstrip 40

Le bandeau LED pixel Showtec Pixelstrip 40 réunit 40 pixels RVB contrôlables de manière individuelle sur une longueur de 100 cm. Chaque pixel correspond à une zone de contrôle, soit 40 sections indépendantes permettant de dessiner des dégradés, des balayages, des textes défilants ou des animations vidéo basse résolution. Le pilotage s'effectue obligatoirement par le Pixelcontroller Showtec dédié (44510), qui accepte les protocoles DMX, Art-Net et Kling-Net. Cette architecture centralisée simplifie la programmation : la console d'éclairage ou le logiciel de pixel mapping communique avec le contrôleur, qui distribue ensuite les données à l'ensemble des barres connectées.

Le choix du protocole dépend de l'environnement de travail. Le DMX convient aux installations classiques pilotées depuis une console lumière, tandis qu'Art-Net transporte de nombreux univers sur réseau Ethernet pour les projets de grande taille. Kling-Net, de son côté, permet de projeter du contenu vidéo directement sur la matrice de pixels depuis un logiciel compatible. Le Pixelstrip 40 propose également des modes automatique, manuel et maître/esclave. Le taux de rafraîchissement de 1440 Hz et le gradateur de 0 à 100 % assurent des fondus progressifs et une image stable, un critère apprécié par les équipes techniques Energyson lors des captations et diffusions en direct.

Comment installer et chaîner plusieurs bandeaux LED Showtec Pixelstrip 40 ?

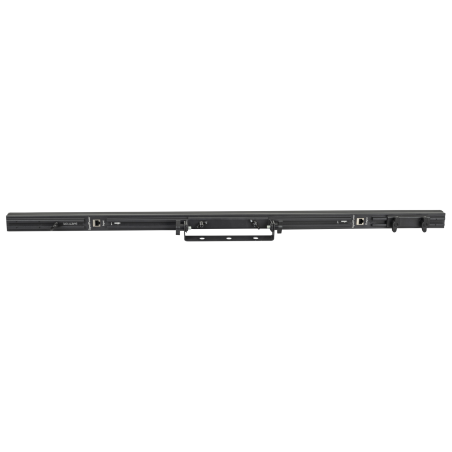

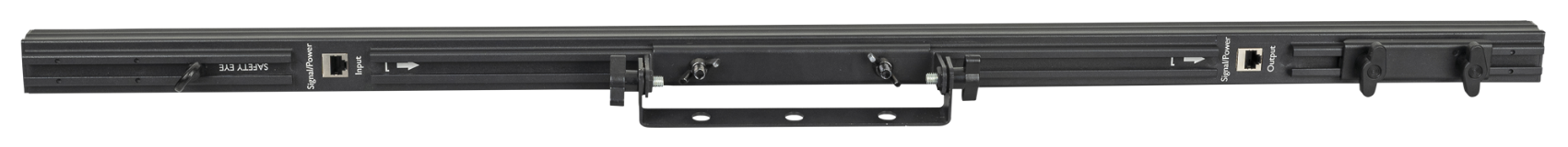

L'installation du Showtec Pixelstrip 40 repose sur une logique de chaînage simple. Chaque bandeau dispose d'un connecteur RJ45 en entrée et d'un connecteur RJ45 en sortie : les barres se relient les unes aux autres, puis l'ensemble est raccordé au Pixelcontroller par un seul câble Cat. Un câble Cat.5 est fourni avec chaque unité. Il est possible de combiner librement des Pixelstrip 40 et des Pixelstrip 20, dans la limite de 4 m de bandeaux par port de sortie du contrôleur, soit jusqu'à quatre Pixelstrip 40 sur une même sortie. Cette souplesse permet de composer des lignes lumineuses de longueurs variées sans multiplier les câbles.

Côté mécanique, le système de gréement flexible permet de fixer le bandeau sur pratiquement n'importe quelle structure, à l'aide du support inclus ou d'une pince. La plaque de connexion latérale fournie relie physiquement deux barres et garantit un alignement parfait, indispensable pour obtenir une ligne de pixels continue sans décalage visible. Avec un poids de 1,3 kg et des dimensions de 1000 x 37 x 100 mm, chaque unité se manipule facilement par un seul technicien. Les conseillers Energyson recommandent de planifier la répartition des barres par port avant le montage afin de respecter la limite de 4 m et de faciliter le patch.

• Connexion en chaîne par RJ45 entrée/sortie
• Un seul câble Cat entre la chaîne et le Pixelcontroller
• Jusqu'à 4 m de Pixelstrip 40 et 20 par port de sortie
• Plaque de connexion latérale pour l'alignement

Pourquoi choisir le Showtec Pixelstrip 40 pour vos effets de pixel mapping ?

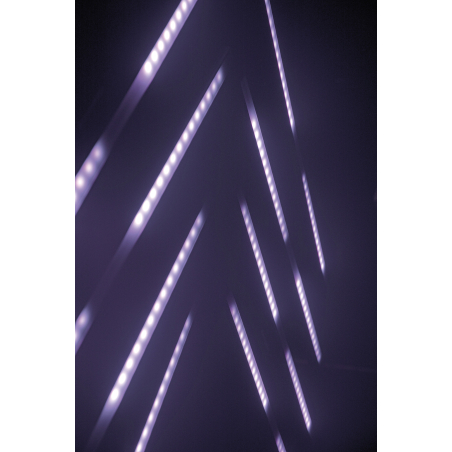

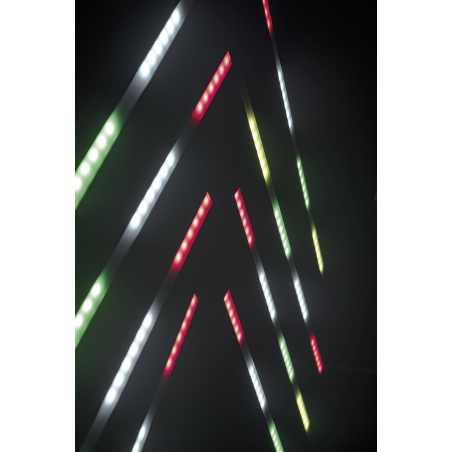

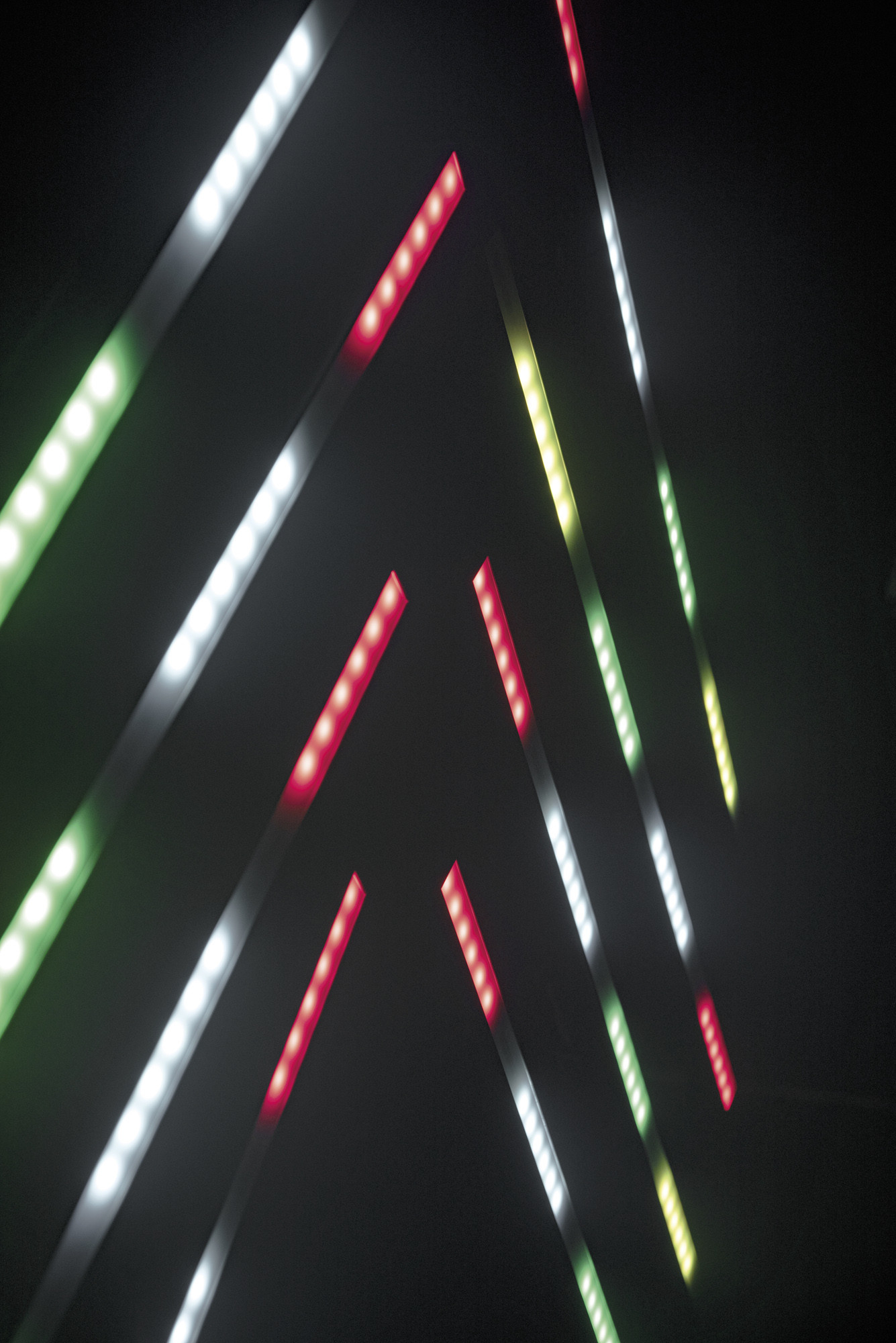

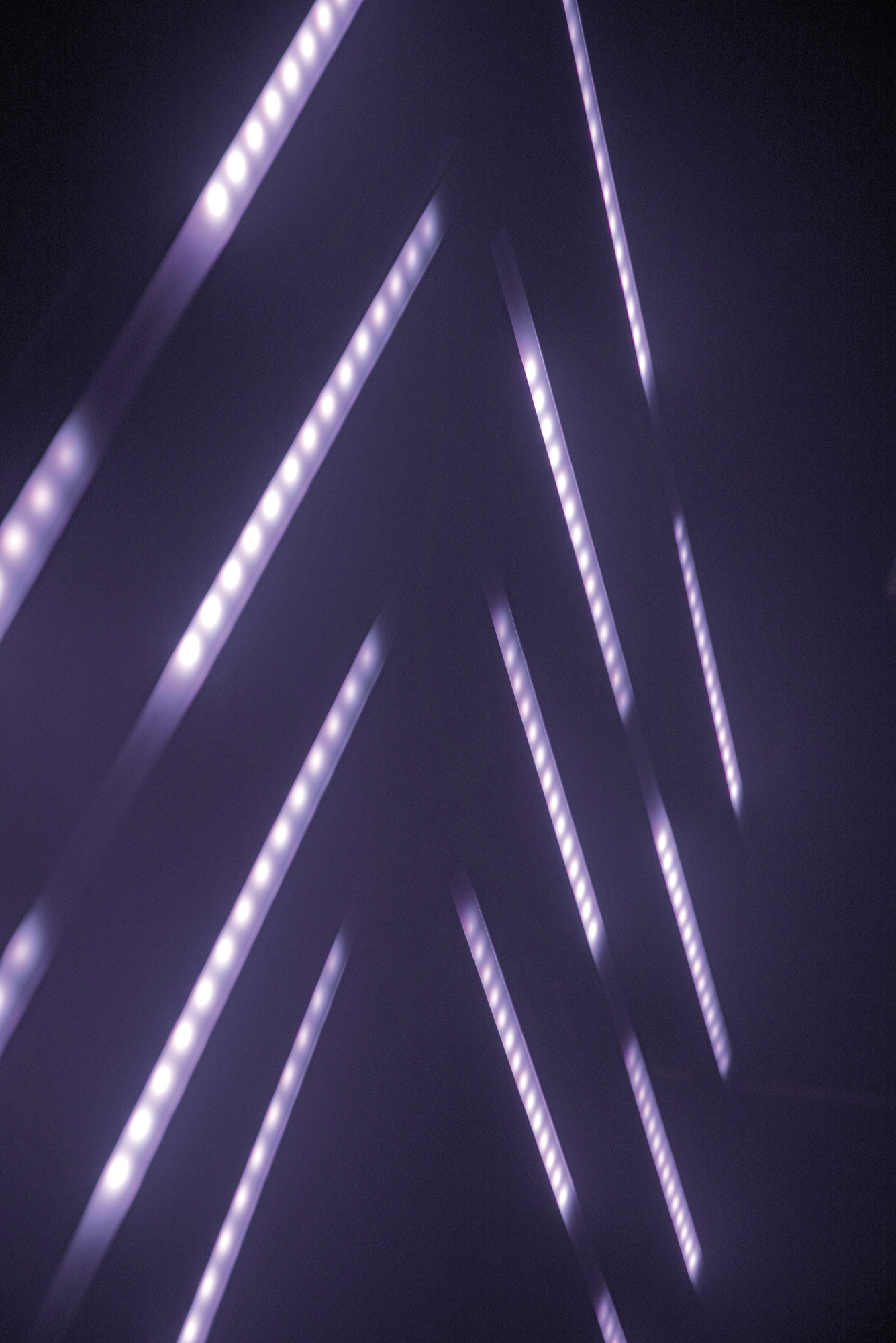

Le pixel mapping consiste à traiter chaque source lumineuse comme un point d'image afin de diffuser des effets graphiques ou vidéo sur un ensemble de luminaires. Le Showtec Pixelstrip 40 répond à cet usage avec un pas de 25 mm entre pixels, une densité qui offre une bonne lisibilité des animations à distance de scène. Ses 40 LED RVB de 0,3 W chacune délivrent un flux lumineux total de 175 lm, adapté aux effets décoratifs, aux habillages de décor, aux façades de DJ booth, aux bordures de praticables ou aux structures scéniques en salle de spectacle, en discothèque et en événementiel.

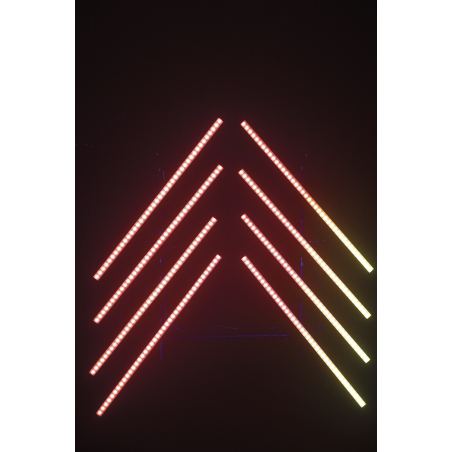

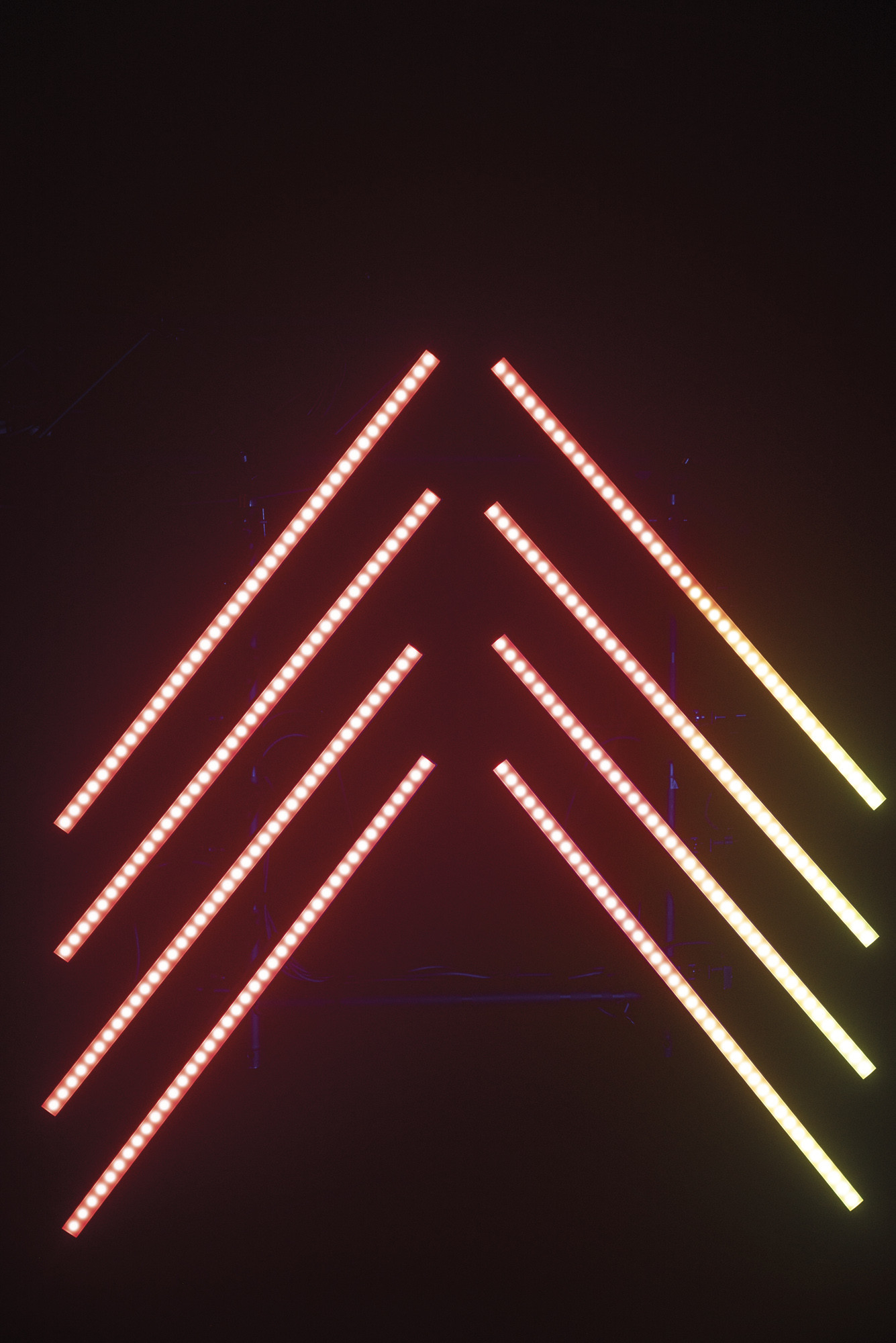

L'intérêt du produit tient aussi à sa modularité. Les bandeaux de 100 cm se combinent pour former des lignes, des cadres ou des matrices, et l'association avec le Pixelstrip 20 de la même gamme permet d'ajuster les longueurs au plus près du design souhaité. La consommation de 22 W par unité reste contenue, ce qui facilite la répartition électrique sur une installation comportant plusieurs barres. Enfin, la possibilité de changer la couverture avant permet de passer d'un rendu de points nets à un rendu diffusé et homogène. Energyson accompagne les installateurs dans le dimensionnement de ces configurations, du choix des couvertures au paramétrage du contrôleur.

Construction, finitions et conditions d'utilisation du Showtec Pixelstrip 40

Le Showtec Pixelstrip 40 est construit autour d'un boîtier en métal noir, conçu pour résister aux manipulations répétées des montages et démontages. Son refroidissement par convection fonctionne sans ventilateur, ce qui supprime tout bruit mécanique et convient aux salles de concert, aux théâtres et aux plateaux de tournage où le silence de fonctionnement compte. L'appareil est classé IP20 et réservé à une utilisation en intérieur. Il fonctionne dans une plage de température ambiante comprise entre -5 °C et 40 °C, à prendre en compte lors des installations dans des espaces peu ventilés ou sous des projecteurs chauds.

La finition avant se modifie facilement selon l'effet recherché. Le bandeau est livré avec une couverture standard noire givrée, discrète lorsque l'appareil est éteint. Deux options sont disponibles : une finition acrylique plate laiteuse (44503), qui diffuse la lumière pour un aspect plus uniforme, et une finition acrylique en forme de dôme blanc (44505), qui donne du relief aux pixels. Ce choix permet d'adapter un même parc de bandeaux à différents projets scénographiques. Les techniciens Energyson conseillent de définir la couverture en fonction de la distance d'observation et du type de contenu diffusé, graphique ou vidéo.

• Couverture noire givrée fournie

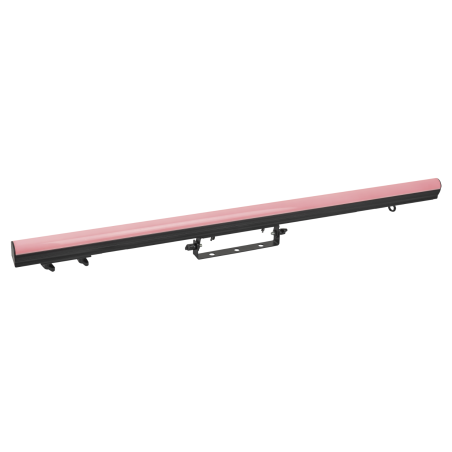

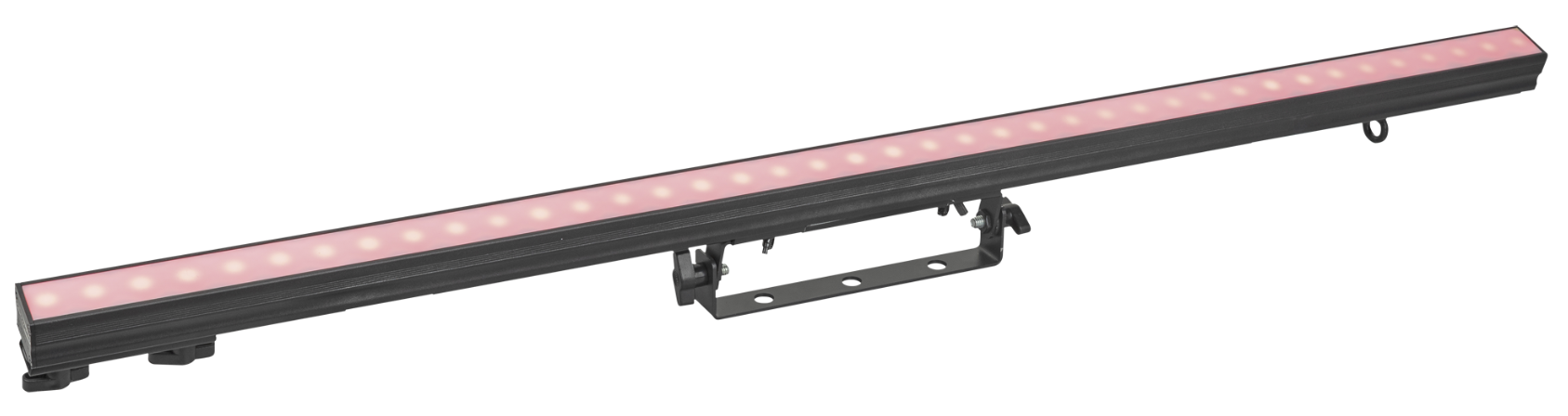

• Finition acrylique plate laiteuse en option (44503)

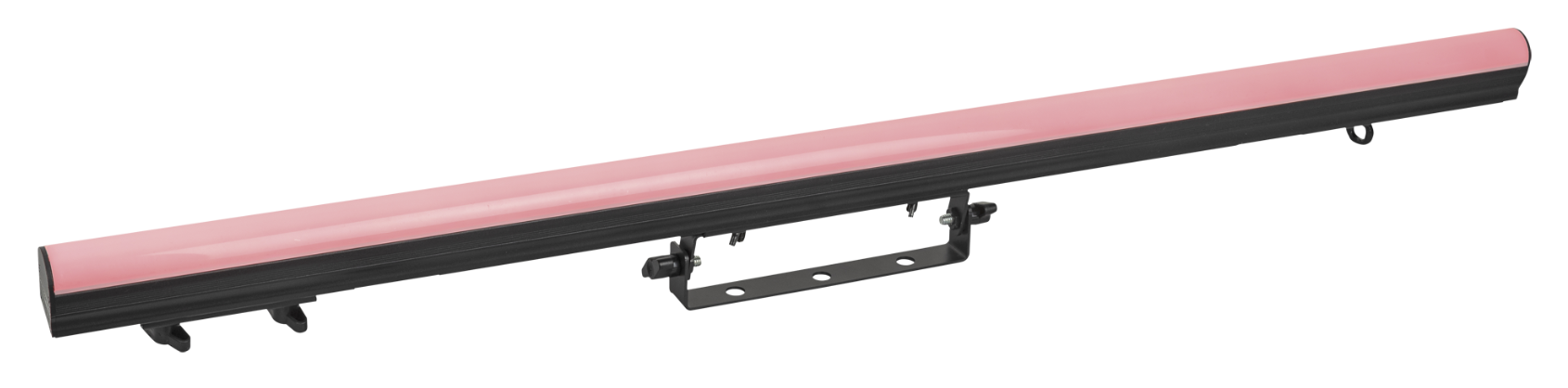

• Finition acrylique en dôme blanc en option (44505)

Notre avis d'expert Energyson sur Pixelstrip 40

Sur le terrain, le Pixelstrip 40 se distingue par la simplicité de son câblage. Le passage des données en RJ45 et le chaînage sur un seul câble Cat allègent nettement le patch par rapport aux barres pixel intégrant leur propre entrée DMX, fréquentes dans ce segment, qui imposent souvent une adresse et une liaison par unité. Le boîtier métal et la plaque de connexion latérale donnent des lignes droites et rigides, et le rafraîchissement de 1440 Hz évite les problèmes de scintillement à la caméra, un point régulièrement vérifié lors de nos tests en atelier.

La contrepartie réside dans la dépendance au Pixelcontroller dédié, à intégrer dans le budget et dans la logique de l'installation. Le flux de 175 lm oriente aussi le produit vers des usages d'effet et de décor plutôt que vers l'éclairage de scène. Pour un installateur en club, un prestataire événementiel ou un éclairagiste qui souhaite créer des matrices de pixels modulables et réutilisables, le Pixelstrip 40 constitue une base cohérente. Un utilisateur débutant appréciera la combinaison avec Kling-Net pour diffuser du contenu vidéo sans programmation complexe.

"Préparez la répartition des bandeaux par port avant le montage : en respectant les 4 m par sortie, le Pixelstrip 40 s'installe et se patche très rapidement." – Julien, technicien éclairage, Energyson (pixel mapping et installations LED)
