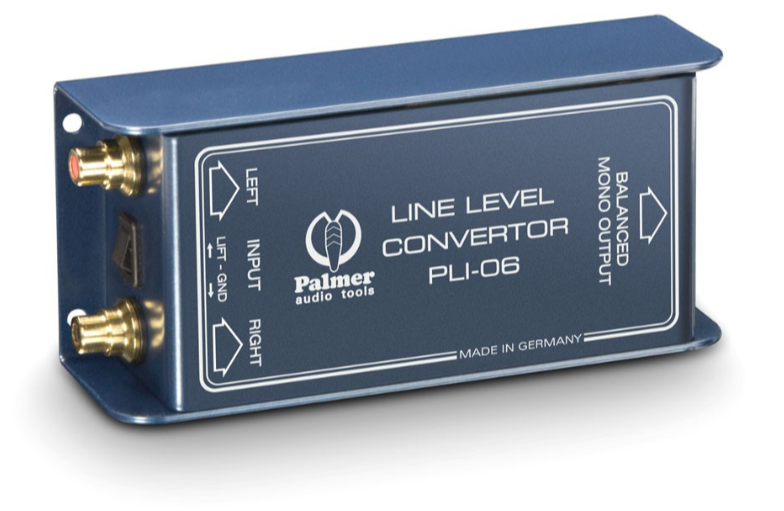

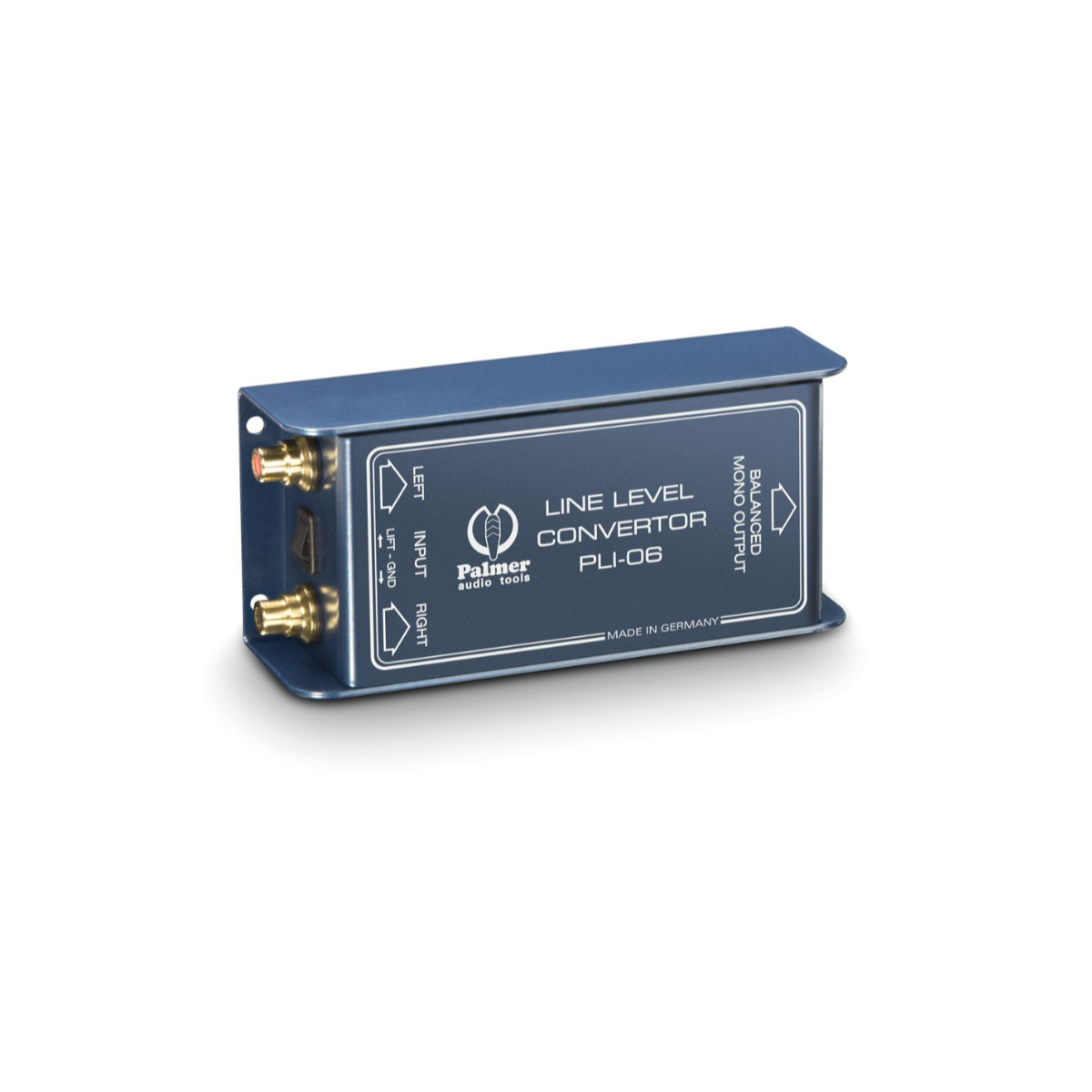

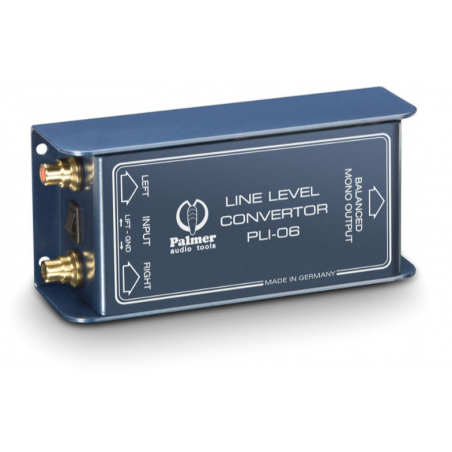

Palmer
PLI 06

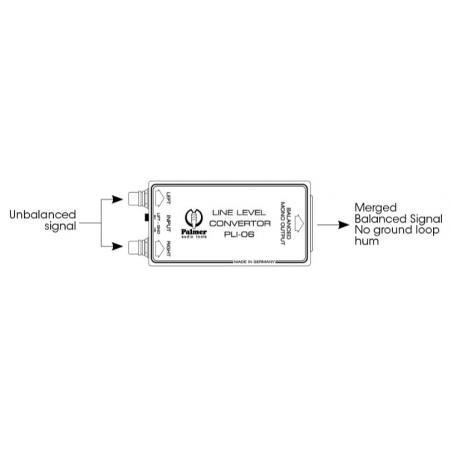

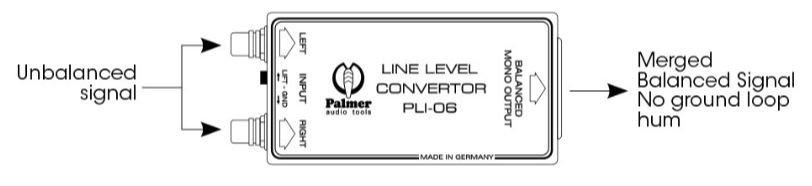

La plupart des présentations et des conférences se font de nos jours à l'aide d'un ordinateur portable (Power Point etc.). Or, connecter un ordinateur portable à un système de sonorisation peut vite devenir un véritable casse tête du fait des connectiques bien souvent incompatibles. Le convertisseur de signal ligne PLI06 de Palmer résout ce problème en adaptant le signal stéréo asymétrique livré par l'ordinateur à l'entrée micro mono symétrique d'une table de mixage professionnelle. Pour ce faire l'appareil fait d'abord passer le signal stéréo dans un circuit de résistances qui le transforment en signal mono, puis le signal est routé vers un transformateur audio de très haute qualité développé spécialement pour ce produit qui opère deux transformations: d'une part la conversion d'impédance, d'autre part la symétrisation du signal. Celui-ci a aussi l'avantage d'effectuer une isolation galvanique du signal, écartant ainsi les risques de boucles de masse et les bruits parasites qui en découlent (ronflette...). Cerise sur le gâteau: ce boîtier opère de manière passive et ne nécessite aucune alimentation électrique.

Connexions PLI06:

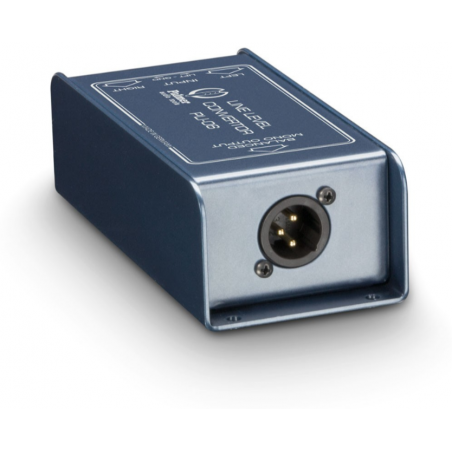

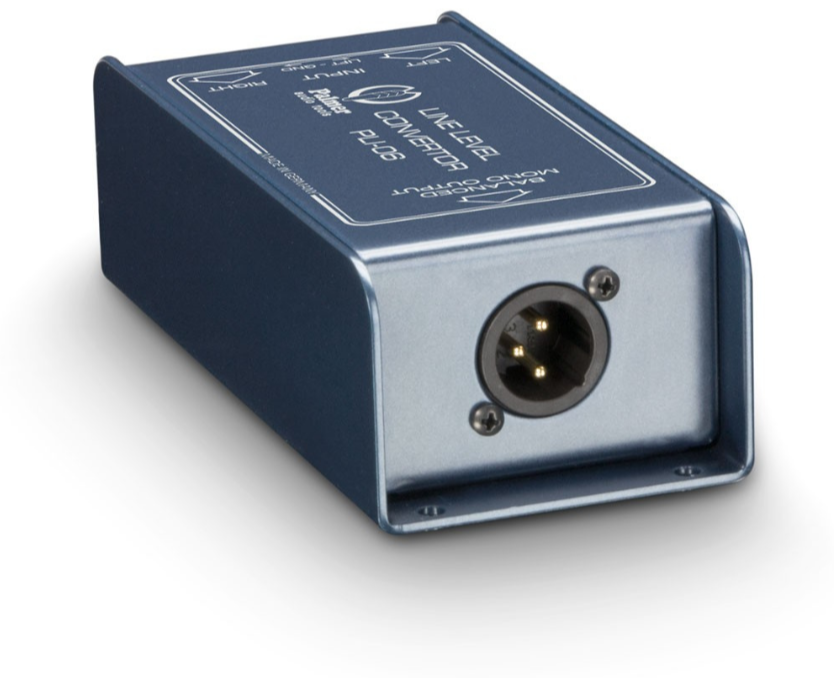

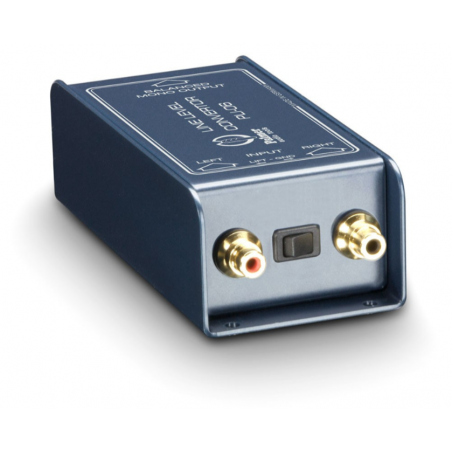

Si l'ordinateur est doté de sorties RCA Cinch vous pourrez le connecter au PLI06 à l'aide d'un câble blindé RCA Cinch branché sur l'entrée RCA Cinch du PLI06. En général les ordinateurs portables sont équipés de sorties audio Mini Jack 3,5 mm (Prises Casque). Dans ce cas utilisez un câble blindé doté d'un connecteur Mini Jack 3,5 mm à une extrémité et de 2 connecteurs RCA Cinch à l'autre extrémité. Les entrées de la PLI06 sont destinés à des signaux asymétriques, or les signaux asymétriques sont sensibles aux ondes parasites (radio, téléphones portables...). Nous recommandons donc d'utiliser un câble aussi court que possible et de placer le PLI06 à proximité de l'ordinateur. Le signal part ensuite de la PLI06 à partir d'un connecteur XLR mâle normé. Pour connecter le PLI06 à la table de mixage nous recommandons l'utilisation d'un câble microphone de haute qualité. La longueur n'a pas d'importance puisqu’il s’agit ici de transmettre un signal symétrique à faible impédance, ces signaux ne sont pas sensibles aux interférences radio ou autres parasites. La longueur du câble n’altèrera donc aucunement la qualité du signal.

Caractéristiques techniques :

-Type de produit : Isolateurs de ligne
-Nombre d’Entrées : 1
-Entrées : 2
-Connecteurs d'entrée : Cinch (RCA)
-Mode d'entrée : Asymétrique
-Impédance d'entrée : 6k Ohm(s)
-Niveau Maximal d'Entrée : +6 dBu
-Nombre de sorties : 1
-Connecteurs de sortie : XLR
-Mode de sortie : Symétrique
-Impédance de sortie : 600 Ohm(s)
-Niveau Maximal de Sortie : +6 dBu
-Symétrie par transformateur : Oui
-Rapport de transformation (Ratio) : 1 : 1
-Réponse en fréquence : 20 - 20.000 Hz
-Matériau coffret : Tôle d'acier/Aluminium
-Surface de la coffret : Revêtement poudre
-Largeur : 130 mm
-Profondeur : 60 mm
-Hauteur (mm) : 35 mm
-Poids : 0,25 kg
