Showtec

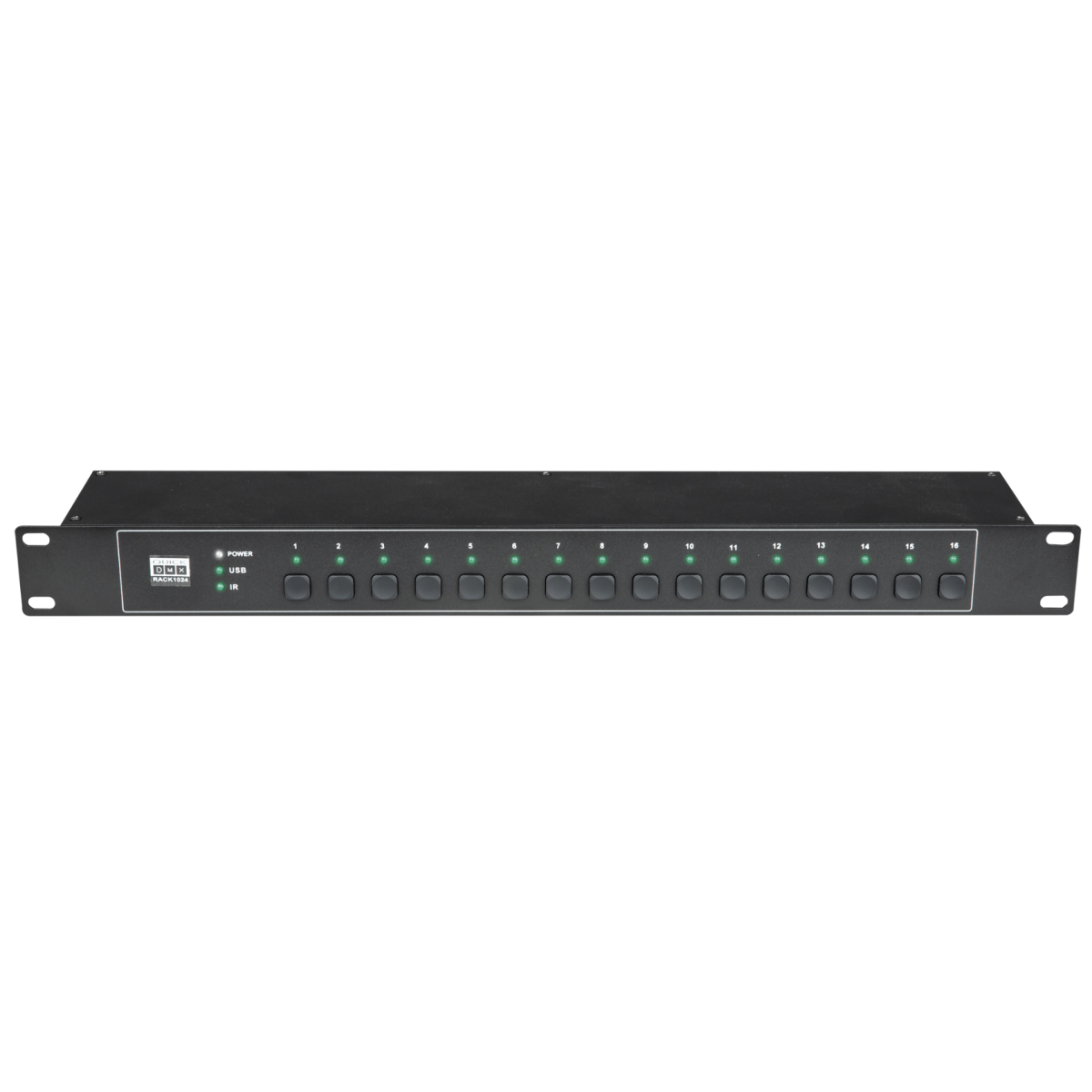

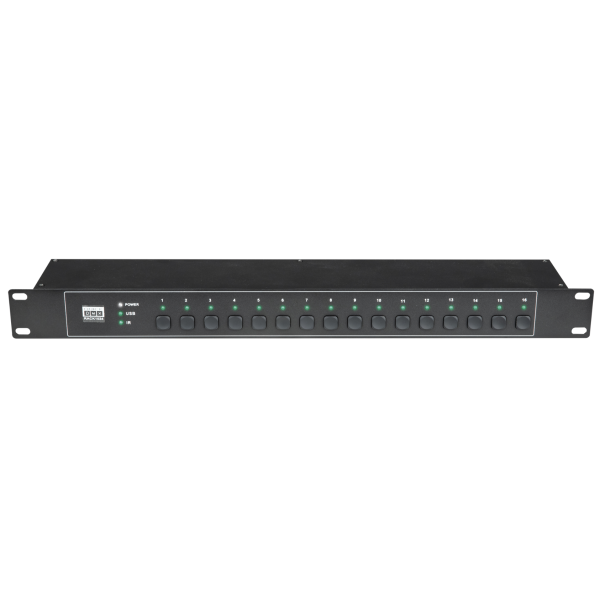

Quick DMX Rack 1024

Interface DMX Showtec Quick DMX Rack 1024

Caractéristiques Showtec Quick DMX Rack 1024

• Exploitation autonome de l'éclairage sans ordinateur raccordé après programmation
• Prise en main accessible aux utilisateurs sans connaissances techniques
• Sélection parmi 16 programmes préparés par un installateur
• Choix et démarrage des scènes à distance avec la télécommande infrarouge
• Capteur infrarouge externe positionnable en dehors de la baie technique
• Automatisation des ambiances lumineuses grâce à l'horloge et au calendrier internes
• Déclenchement de scènes ou de spectacles par interrupteur ou déclencheur externe
• Utilisation possible comme interface DMX 1024 canaux pilotée depuis un ordinateur
• Configuration protégée, l'édition des scènes passant uniquement par le logiciel Quick DMX
• Intégration propre dans une baie 19 pouces en une seule unité de rack
• Diagnostic rapide grâce aux LED d'indication d'alimentation et de signal
• Solution adaptée à l'hôtellerie, aux expositions, aux musées et aux parcs à thème

Informations techniques Showtec Quick DMX Rack 1024

• Canaux DMX : 1024
• Univers DMX : 2
• Mémoire : 16 scènes ou poursuites
• Modes de contrôle : DMX, infrarouge, logiciel PC
• Logiciel de programmation : Quick DMX
• Systèmes d'exploitation pris en charge : Mac, Windows
• Horloge et calendrier internes
• Contacts de déclenchement externes : 8, à l'arrière
• Indicateurs : 3 LED, alimentation et signal
• Alimentation : 9 V courant continu
• Alimentation par Ethernet : non
• Consommation électrique : 2,7 W
• Connecteur d'alimentation : USB
• Connecteur d'entrée de données : USB
• Connecteur de sortie DMX : XLR 3 broches
• Longueur : 483 mm
• Largeur : 78 mm
• Hauteur : 44,5 mm
• Profondeur d'installation hors connecteur : 78 mm
• Poids : 1,6 kg
• Format : rack 1U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : noir
• Température ambiante maximale : 40 °C
• Inclus : télécommande infrarouge, récepteur infrarouge externe, câble USB-A vers USB-B

Les points clés du Quick DMX Rack 1024 Showtec

Contrôle autonome de 1024 canaux DMX avec l'interface Showtec Quick DMX Rack 1024

L'interface Showtec Quick DMX Rack 1024 gère jusqu'à 1024 canaux DMX répartis sur 2 univers, ce qui permet de commander un parc d'éclairage conséquent depuis un seul boîtier. Projecteurs à LED, lyres, barres de couleur ou gradateurs reçoivent leurs informations par le connecteur de sortie DMX XLR 3 broches. Le contrôleur fonctionne en mode autonome : une fois les programmes enregistrés, il restitue les scènes et les poursuites sans ordinateur raccordé. Cette approche convient aux lieux où l'éclairage doit fonctionner chaque jour de manière identique, sans opérateur dédié installé derrière une console lumière.

La mémoire interne accueille 16 programmes distincts, qu'il s'agisse de scènes fixes ou de poursuites animées. L'utilisateur final choisit simplement le programme souhaité, préparé en amont par un installateur. Le Quick DMX Rack 1024 peut également servir d'interface DMX 1024 canaux pilotée en direct depuis le logiciel Quick DMX, via la liaison USB. Cette double fonction apporte une réelle souplesse : programmation et tests sur ordinateur pendant la mise en service, puis exploitation autonome au quotidien. Les LED d'indication renseignent sur l'état de l'alimentation et la présence du signal, ce qui facilite le diagnostic en cas de doute.

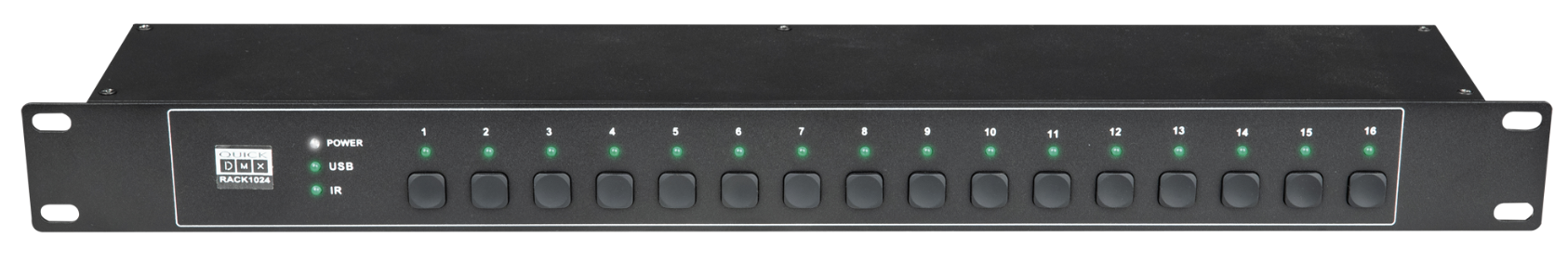

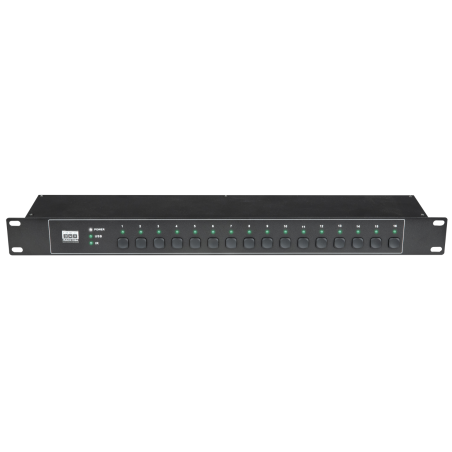

Le boîtier en métal noir de 483 mm de long, 78 mm de profondeur et 44,5 mm de hauteur s'intègre dans une baie 19 pouces standard en occupant une seule unité de rack. Avec 1,6 kg et une consommation de 2,7 W, l'appareil reste discret dans une armoire technique. Les techniciens éclairage Energyson apprécient ce format rack qui centralise le contrôle DMX à côté des équipements audio et vidéo, avec un câblage ordonné et une maintenance simplifiée. Le suivi du service après-vente et de la garantie par Energyson complète cette solution destinée aux installations professionnelles permanentes.

Comment programmer les scènes du Showtec Quick DMX Rack 1024 avec le logiciel Quick DMX ?

La programmation du Showtec Quick DMX Rack 1024 s'effectue avec le logiciel Quick DMX, compatible avec les systèmes Mac et Windows. L'interface se raccorde à l'ordinateur grâce au câble USB-A vers USB-B fourni, le connecteur USB servant à la fois à l'entrée des données et à l'alimentation. Depuis le logiciel, l'installateur crée ou modifie les scènes et les poursuites, règle les canaux de chaque projecteur et enregistre les 16 programmes dans la mémoire de l'appareil. Toute édition ultérieure passe obligatoirement par ce logiciel, ce qui protège la configuration contre les manipulations involontaires sur site.

Ce fonctionnement sépare clairement deux rôles : l'installateur ou le régisseur conçoit les ambiances lumineuses, tandis que le personnel du lieu se contente de les rappeler. Même des utilisateurs sans connaissance technique peuvent ainsi piloter un spectacle de lumière, sans risque d'effacer un réglage. Pour la prise en main, Highlite propose des tutoriels et des consignes d'utilisation sur sa plateforme Vimeo, et un forum technique permet d'obtenir de l'aide sur le logiciel et les fonctions du contrôleur DMX.

Lors de la mise en service, il est conseillé de préparer chaque scène en conditions réelles, projecteurs installés et adressés, afin de valider les couleurs, les intensités et les transitions. Les tests se déroulent en temps réel en utilisant l'appareil comme interface DMX connectée à l'ordinateur. Une fois les programmes validés, le rack Quick DMX 1024 fonctionne de façon autonome. Les conseillers Energyson accompagnent les installateurs dans le choix des projecteurs compatibles DMX et dans la préparation du plan d'adressage, pour une installation fiable dès le premier allumage et une exploitation sereine.

Déclenchement externe, horloge et télécommande infrarouge du Quick DMX Rack 1024 Showtec

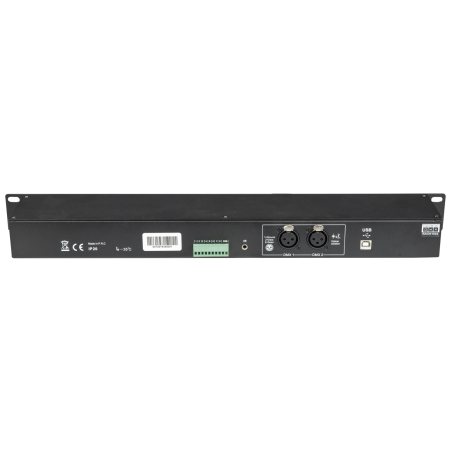

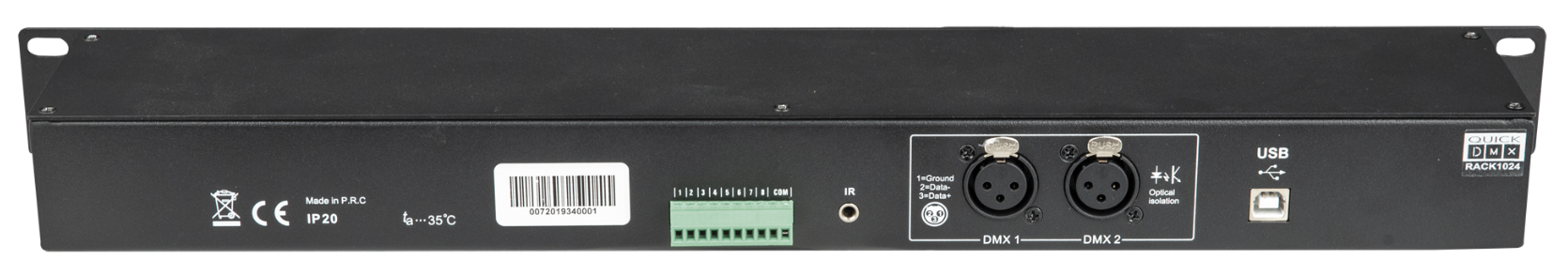

Le Quick DMX Rack 1024 Showtec dispose de 8 contacts de déclenchement externes situés à l'arrière du boîtier. Ces entrées accueillent tout interrupteur ou déclencheur externe, comme un bouton mural ou un contact issu d'un autre équipement. Chaque contact peut être programmé pour démarrer une scène ou un spectacle précis. Dans un musée, un visiteur peut lancer une mise en lumière en appuyant sur un bouton ; dans un parc à thème, une action sur un interrupteur peut déclencher une ambiance spécifique. Cette fonction rend l'éclairage interactif sans intervention d'un opérateur.

L'horloge et le calendrier internes permettent d'automatiser le rappel des programmes selon l'heure ou la date. Un hôtel peut ainsi faire évoluer l'ambiance de son hall entre la journée et la soirée, et un espace d'exposition peut lancer sa scénographie à l'ouverture puis l'arrêter à la fermeture. Cette automatisation horaire réduit les oublis, assure une présentation constante au public et limite le fonctionnement inutile des projecteurs en dehors des heures d'accueil. Le pilotage de l'éclairage devient régulier et prévisible, sans manipulation quotidienne du personnel.

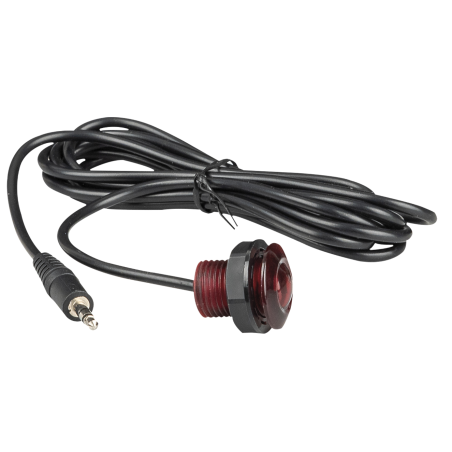

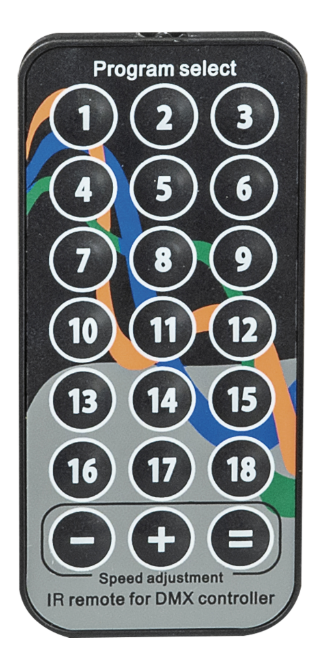

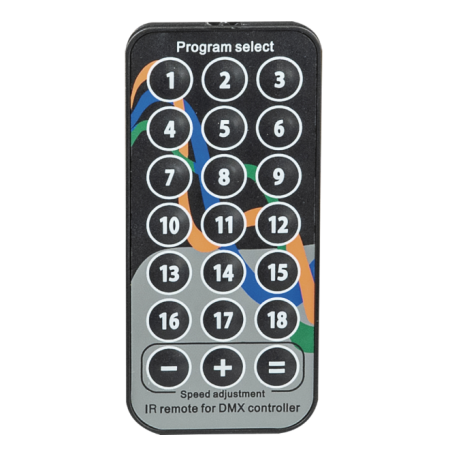

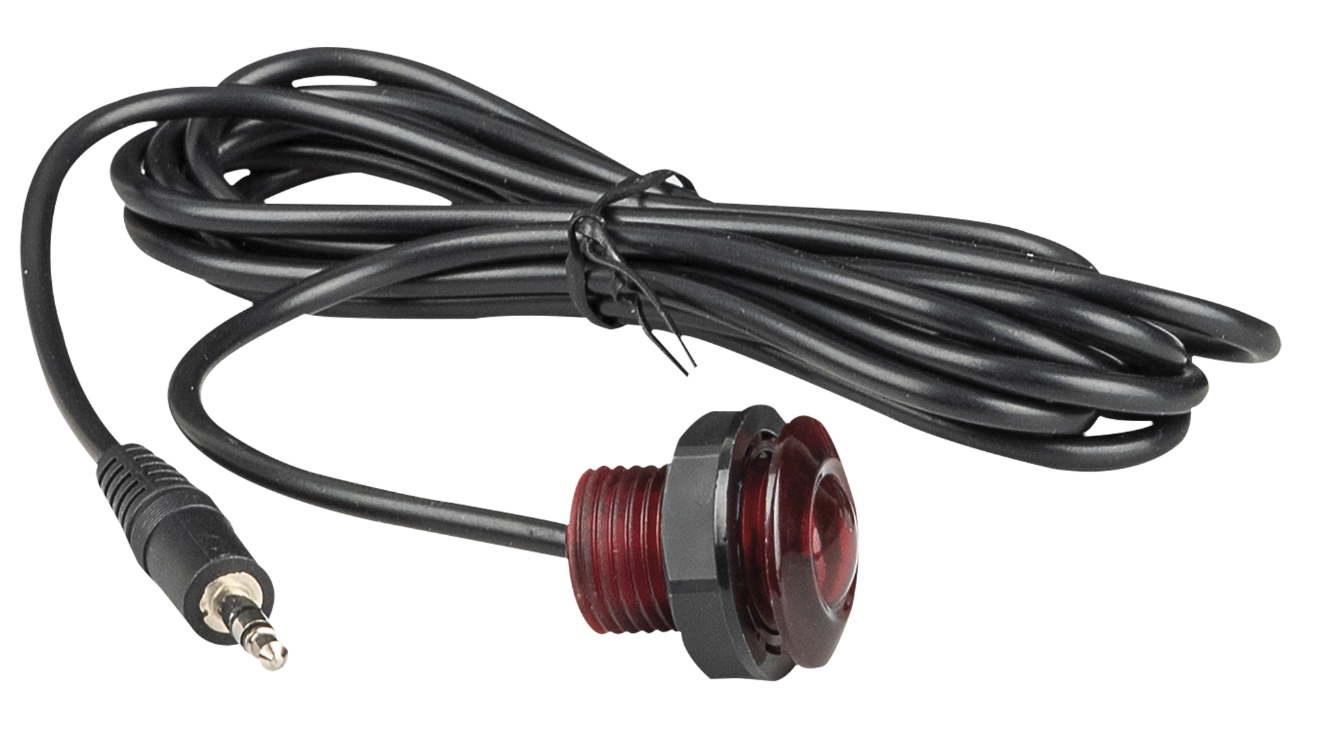

Le contrôleur est livré avec une télécommande infrarouge et un capteur infrarouge externe. Le capteur se positionne à un endroit accessible et visible, tandis que le rack reste dans l'armoire technique. Le personnel sélectionne et démarre la scène ou le spectacle souhaité depuis la télécommande, sans ouvrir la baie. Contacts externes, horloge et télécommande forment trois niveaux de commande complémentaires, adaptables à chaque lieu. Les techniciens Energyson recommandent de définir dès la conception quel mode de déclenchement sera prioritaire pour chaque programme, afin d'éviter les conflits d'exploitation.

Pourquoi choisir l'interface DMX Showtec Quick DMX Rack 1024 pour une installation fixe ?

Le Showtec Quick DMX Rack 1024 est pensé pour les installations fixes des secteurs de l'hôtellerie, des expositions, des musées et des parcs à thème. Dans ces environnements, l'éclairage doit fonctionner tous les jours selon des scénarios établis, sans console lumière ni technicien présent en permanence. Le format rack 1U, la mémoire de 16 programmes et l'automatisation par horloge répondent précisément à cette contrainte. L'appareil évite de laisser un ordinateur dédié en fonctionnement permanent dans un local technique, avec une solution matérielle compacte et stable.

L'interface présente un indice de protection IP20, qui la destine exclusivement à une utilisation en intérieur. Elle supporte une température ambiante maximale de 40 °C : dans une baie fermée, il convient de prévoir une ventilation suffisante, surtout si d'autres appareils dégagent de la chaleur. L'alimentation s'effectue en 9 V courant continu et l'appareil ne prend pas en charge l'alimentation par Ethernet. Ces éléments sont à intégrer au dossier technique de l'installation pour garantir un fonctionnement durable et conforme aux recommandations du fabricant.

Pour un exploitant, l'intérêt réside dans la simplicité : sélectionner un programme parmi 16, appuyer sur la télécommande ou laisser l'horloge agir. Pour l'installateur, le contrôleur offre 1024 canaux, 2 univers DMX et une programmation complète sous Mac ou Windows. Cette répartition des rôles assure une exploitation fiable sur le long terme. Energyson conseille les professionnels sur le dimensionnement de leur installation DMX, le choix des projecteurs associés et assure le suivi après-vente des équipements Showtec.

Notre avis d'expert Energyson sur Quick DMX Rack 1024

Le Quick DMX Rack 1024 de Showtec se distingue par sa logique d'exploitation très claire. Le boîtier métallique au format 1U se fixe proprement dans une baie, et les LED d'indication confirment rapidement la présence de l'alimentation et du signal lors des interventions. La séparation entre programmation sur ordinateur et restitution autonome limite fortement les erreurs de manipulation du personnel. Comparé à une console DMX traditionnelle à faders, plus intuitive pour le réglage en direct, ce rack privilégie la stabilité et la répétabilité, ce qui correspond mieux aux lieux ouverts au public au quotidien.

Les 8 contacts externes et l'horloge interne ouvrent des possibilités intéressantes pour des scénographies interactives ou programmées. La limite à 16 programmes impose en revanche de bien structurer les ambiances dès la conception, et toute modification nécessite le logiciel Quick DMX. Nous recommandons ce contrôleur aux installateurs et intégrateurs qui équipent des hôtels, musées, salles d'exposition ou parcs à thème, ainsi qu'aux exploitants recherchant une commande simple. Pour un DJ ou un éclairagiste de spectacle vivant, une console ou un logiciel piloté en direct restera plus adapté.

"Préparez soigneusement vos 16 scènes lors de la mise en service, puis laissez l'horloge et les contacts externes gérer l'exploitation : le personnel n'a plus qu'à utiliser la télécommande." – Julien, technicien éclairage, Energyson (intégration DMX et installations fixes)
