Showtec
RDM Merge (XLR 5 points)

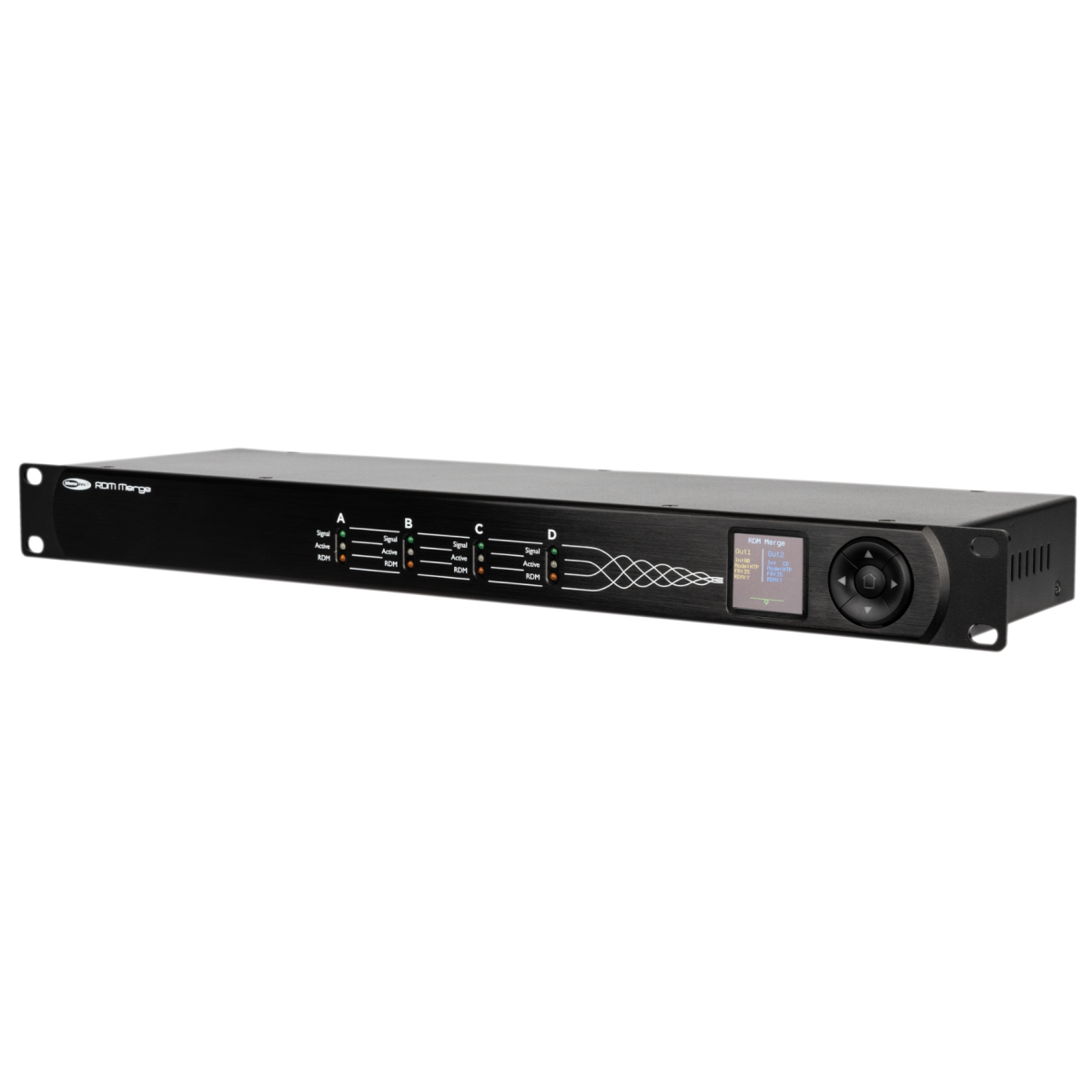

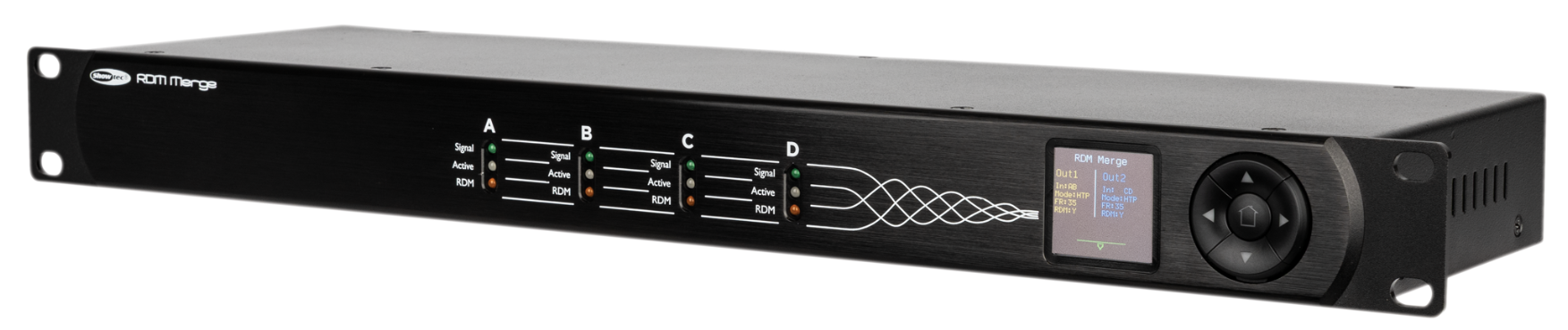

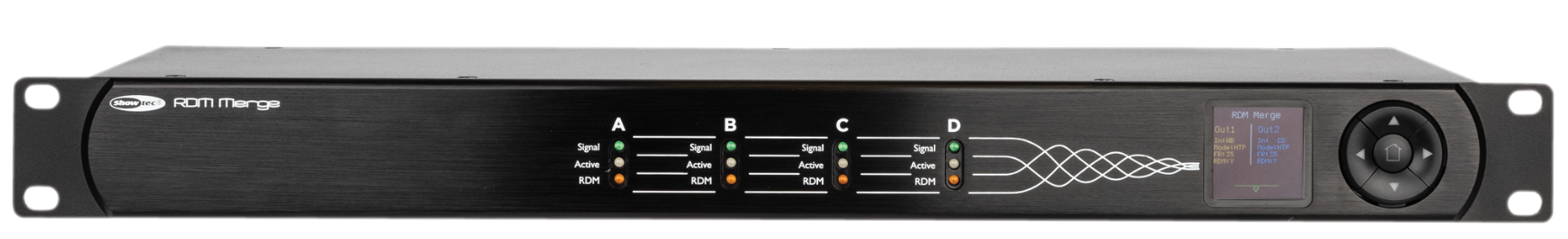

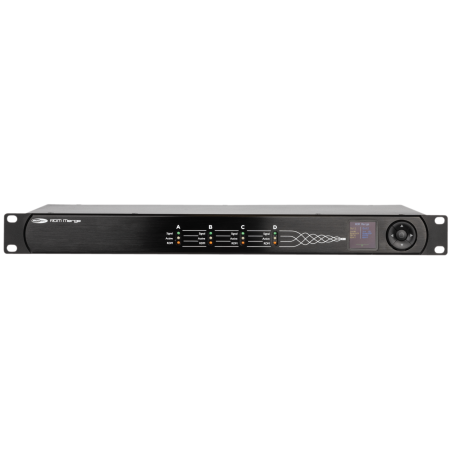

Merger DMX Showtec RDM Merge

Caractéristiques Showtec RDM Merge

• Fusion de quatre sources DMX vers une ou deux sorties selon les besoins de l'installation
• Patch libre de chaque entrée vers chaque sortie pour un contrôle total du routage des signaux
• Cinq modes de combinaison : HTP, LTPC, LTPU, Backup et Append
• Mode Backup pour un basculement automatique vers une source de secours
• Mode Append pour répartir les canaux DMX entre plusieurs sources
• Prise en charge complète du RDM pour la gestion à distance des appareils
• Écran LCD pour la lecture des réglages et de la configuration
• Format compact et fiable adapté à un usage professionnel
• Polyvalence pour les événements en direct, les installations fixes et les tournées

Informations techniques Showtec RDM Merge

• Type d'appareil : merger DMX de 4 voies vers 2 voies avec RDM
• Entrées DMX : 4
• Sorties DMX : 2

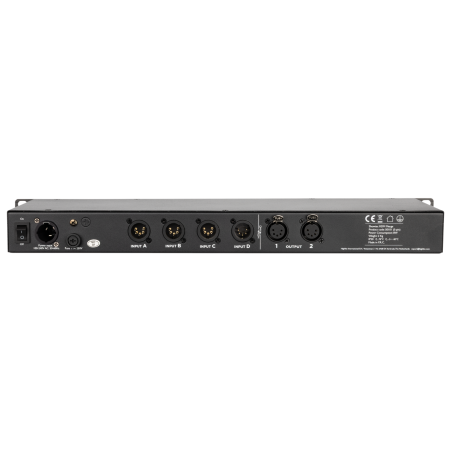

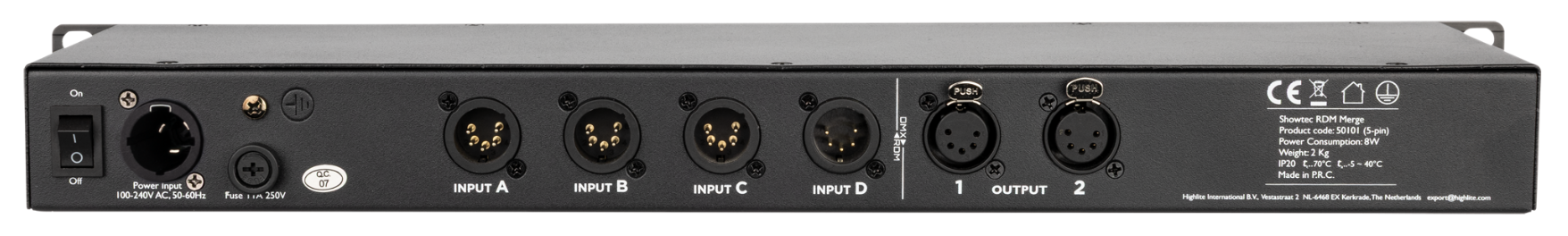

• Connecteurs DMX : entrées et sorties XLR 5 broches
• Modes de fusion : HTP, LTPC, LTPU, Backup, Append
• Modes de contrôle : DMX, RDM
• Canaux DMX : 1024
• Univers : 2
• Afficheur : LCD
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 8 W
• Connecteur d'alimentation : Power Pro True
• Dimensions (L x l x H) : 140 x 483 x 44 mm
• Poids : 2 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : aluminium, métal
• Couleur : noir
• Température ambiante maximale : 40 °C
• Température ambiante minimale : -10 °C
• Température minimale de fonctionnement : -10 °C

Les points clés du RDM Merge Showtec

Comment le merger DMX Showtec RDM Merge combine-t-il quatre sources vers deux sorties ?

Le Showtec RDM Merge est un merger DMX de 4 voies vers 2 voies qui réunit plusieurs flux de commande lumière dans une même chaîne de projecteurs. Ses quatre entrées DMX reçoivent les signaux de consoles, de contrôleurs ou de logiciels d'éclairage, tandis que ses deux sorties alimentent les lignes d'appareils. Chaque sortie se configure indépendamment pour combiner des entrées précises, ce qui permet par exemple d'associer une console principale et un contrôleur d'effets sur une même ligne, tout en dédiant la seconde sortie à un autre usage. Ce routage patchable apporte une grande liberté dans la conception du réseau DMX.

Concrètement, l'utilisateur choisit quelles sources alimentent quelle sortie, puis sélectionne la règle de combinaison adaptée. Cette approche simplifie les configurations multi-opérateurs rencontrées en festival, lorsque plusieurs éclairagistes se succèdent sur un même kit, ou dans les salles où une console fixe cohabite avec une régie invitée. Le merger gère jusqu'à 1024 canaux DMX répartis sur deux univers, une capacité confortable pour piloter lyres, projecteurs LED, barres et effets. Les connecteurs XLR 5 broches en entrée et en sortie correspondent au standard du câblage DMX professionnel, ce qui garantit une intégration directe avec le matériel de scène existant.

L'écran LCD permet de vérifier la configuration du patch et le mode actif sans ordinateur, un atout lors des montages rapides ou des changements de plateau. Le routage étant défini au niveau de l'appareil, il n'est plus nécessaire de recâbler la régie à chaque changement de source. Résultat : moins de manipulations, moins de risques d'erreur et un signal mieux maîtrisé. Les conseillers Energyson, spécialisés dans le contrôle d'éclairage DMX, accompagnent les régisseurs dans la définition de leur schéma de câblage et la configuration du RDM Merge, afin d'obtenir un réseau lumière cohérent et fiable dès la première mise en service.

Modes de fusion HTP, LTPC, LTPU, Backup et Append du merger DMX Showtec

Le Showtec RDM Merge propose cinq modes avancés de combinaison de signaux DMX, chacun répondant à une logique de priorité différente. Le mode HTP (Highest Takes Precedence) attribue à chaque canal la valeur la plus élevée reçue parmi les sources actives. Ce fonctionnement convient particulièrement aux circuits de gradateurs et aux intensités, lorsque deux pupitres doivent pouvoir allumer les mêmes projecteurs sans s'annuler. Le mode HTP reste le choix classique pour fusionner une console principale et un pupitre de secours ou un contrôleur d'ambiance, car aucune source ne peut éteindre un canal piloté par une autre.

Les modes LTPC (Latest Takes Precedence by Channel) et LTPU (Latest Takes Precedence by Universe) donnent la priorité à la dernière modification reçue. En LTPC, cette règle s'applique canal par canal : la source qui a modifié un paramètre en dernier en prend le contrôle, idéal pour les positions pan et tilt, les couleurs ou les gobos des lyres. En LTPU, c'est l'univers complet qui bascule vers la dernière source active, ce qui facilite la passation entre deux opérateurs. Ces modes LTP évitent les conflits de valeurs sur les paramètres non dimmables et apportent une prise en main plus intuitive pour les régies partagées.

Le mode Backup assure un basculement automatique vers une source de secours, une fonction de redondance précieuse en direct, où une coupure de signal ne doit jamais plonger la scène dans le noir. Le mode Append, de son côté, répartit les canaux DMX entre les sources, chaque contrôleur gérant une plage différente sur la même sortie. Cette souplesse fait du RDM Merge un outil adapté aux événements en direct, aux installations fixes et aux tournées. Les techniciens Energyson aident à choisir le mode le plus pertinent selon le type d'appareils, l'organisation de la régie et le niveau de sécurité attendu sur le spectacle.

Pourquoi choisir un merger DMX avec RDM comme le Showtec RDM Merge ?

Le RDM, pour Remote Device Management, est une extension du protocole DMX qui permet une communication bidirectionnelle avec les appareils compatibles. Un merger DMX classique bloque souvent ces échanges, obligeant le technicien à intervenir physiquement sur chaque projecteur. Le Showtec RDM Merge prend en charge la gestion à distance des appareils, ce qui préserve les fonctions RDM à travers le réseau de fusion. L'opérateur peut ainsi conserver l'accès aux réglages des projecteurs compatibles depuis sa régie, même lorsque plusieurs sources DMX sont combinées vers les mêmes lignes d'éclairage.

Dans la pratique, cette compatibilité RDM fait gagner un temps considérable lors des montages. L'adressage des projecteurs, la vérification de leur configuration ou la consultation de leurs paramètres se font sans nacelle ni échelle, un avantage décisif lorsque les appareils sont accrochés sur un pont, une structure de scène ou un plafond technique. Sur une tournée, où les plans de feux changent d'une salle à l'autre, cette gestion à distance accélère la mise en service. Pour une installation fixe dans une salle de spectacle, un club ou un lieu événementiel, elle simplifie la maintenance et le suivi du parc lumière sur la durée.

Associer fusion multi-sources et RDM dans un seul appareil allège également la régie : moins de boîtiers intermédiaires, moins de connexions et donc moins de points de défaillance potentiels. Le RDM Merge réunit routage patchable, cinq modes de combinaison et gestion à distance dans un format compact et fiable pour un usage professionnel. Les experts Energyson, habitués aux réseaux DMX et RDM des prestataires et des salles équipées, vérifient avec chaque client la compatibilité de ses consoles et projecteurs pour garantir un fonctionnement homogène de l'ensemble de la chaîne de contrôle lumière.

Installation, alimentation et robustesse du merger DMX Showtec RDM Merge

Le Showtec RDM Merge s'intègre facilement dans une régie lumière grâce à ses dimensions de 483 mm de largeur, 140 mm de longueur et 44 mm de hauteur, pour un poids de 2 kg. Son boîtier en aluminium et métal noir apporte une construction solide, adaptée aux manipulations répétées des tournées comme aux installations permanentes. L'appareil reste discret dans une baie technique ou sur un poste de régie. Les entrées et sorties DMX en XLR 5 broches assurent une connexion fiable avec les câbles professionnels, tandis que l'écran LCD offre une lecture directe des réglages lors de l'installation.

L'alimentation universelle 100-240 V AC, 50/60 Hz, permet d'utiliser le merger DMX sur les réseaux électriques de nombreux pays sans adaptateur, un point important pour les équipes en tournée internationale. Avec une consommation de seulement 8 W, l'appareil chauffe peu et pèse très peu dans le bilan énergétique de la régie. L'arrivée secteur se fait par un connecteur Power Pro True, un type de connecteur verrouillable conçu pour les environnements scéniques. Le RDM Merge fonctionne dans une plage de températures ambiantes comprise entre -10 °C et 40 °C, couvrant la majorité des conditions rencontrées en salle.

Avec son indice de protection IP20, le RDM Merge est destiné à une utilisation en intérieur uniquement. Il convient aux salles de spectacle, théâtres, clubs, studios, salles polyvalentes et régies techniques à l'abri de l'humidité et des projections. Pour un événement en extérieur, il doit être placé dans un abri ou une régie couverte. Cette conception simple et robuste réduit les risques de panne et garantit une utilisation durable. Energyson accompagne les professionnels dans le choix du matériel de contrôle DMX, avec un service après-vente réactif et des conseils techniques sur l'installation et la protection des équipements de régie.

Notre avis d'expert Energyson sur RDM Merge

Le RDM Merge de Showtec répond à un besoin très concret des régies modernes : faire cohabiter plusieurs sources DMX sans sacrifier les fonctions RDM. Le patch libre des quatre entrées vers les deux sorties et les cinq modes de fusion couvrent la quasi-totalité des scénarios rencontrés en prestation, de la simple fusion HTP au secours automatique en mode Backup. L'écran LCD rend la configuration lisible directement sur l'appareil, et le boîtier aluminium inspire confiance pour un usage intensif. Face aux mergers DMX limités à deux entrées et au seul mode HTP, il apporte une souplesse nettement supérieure dans la gestion des priorités.

Pour les prestataires événementiels et les régisseurs de tournée, c'est un appareil cohérent : alimentation universelle, faible consommation de 8 W, connectique XLR 5 broches et poids contenu de 2 kg. Il faut simplement garder en tête son indice IP20, qui le réserve aux régies abritées. Nous le recommandons aux techniciens lumière gérant des régies partagées, aux installateurs de salles équipées de projecteurs compatibles RDM et aux équipes souhaitant sécuriser leur spectacle avec une console de secours. Pour un débutant pilotant une seule console, un splitter DMX simple pourra suffire dans un premier temps.

"En festival, je configure une sortie en HTP pour les intensités et l'autre en Backup avec une console de secours : le changement de plateau devient beaucoup plus serein." – Mathieu, technicien éclairage, Energyson (contrôle DMX et régie lumière)
