Showtec

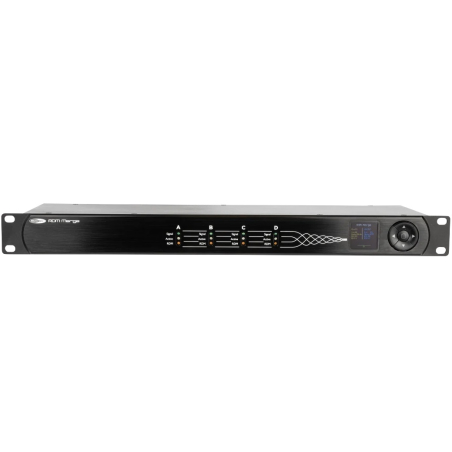

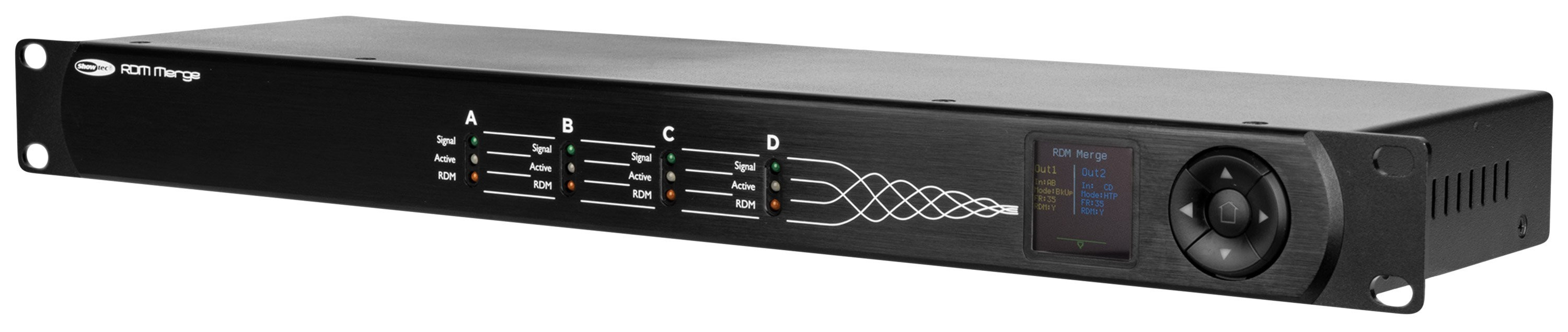

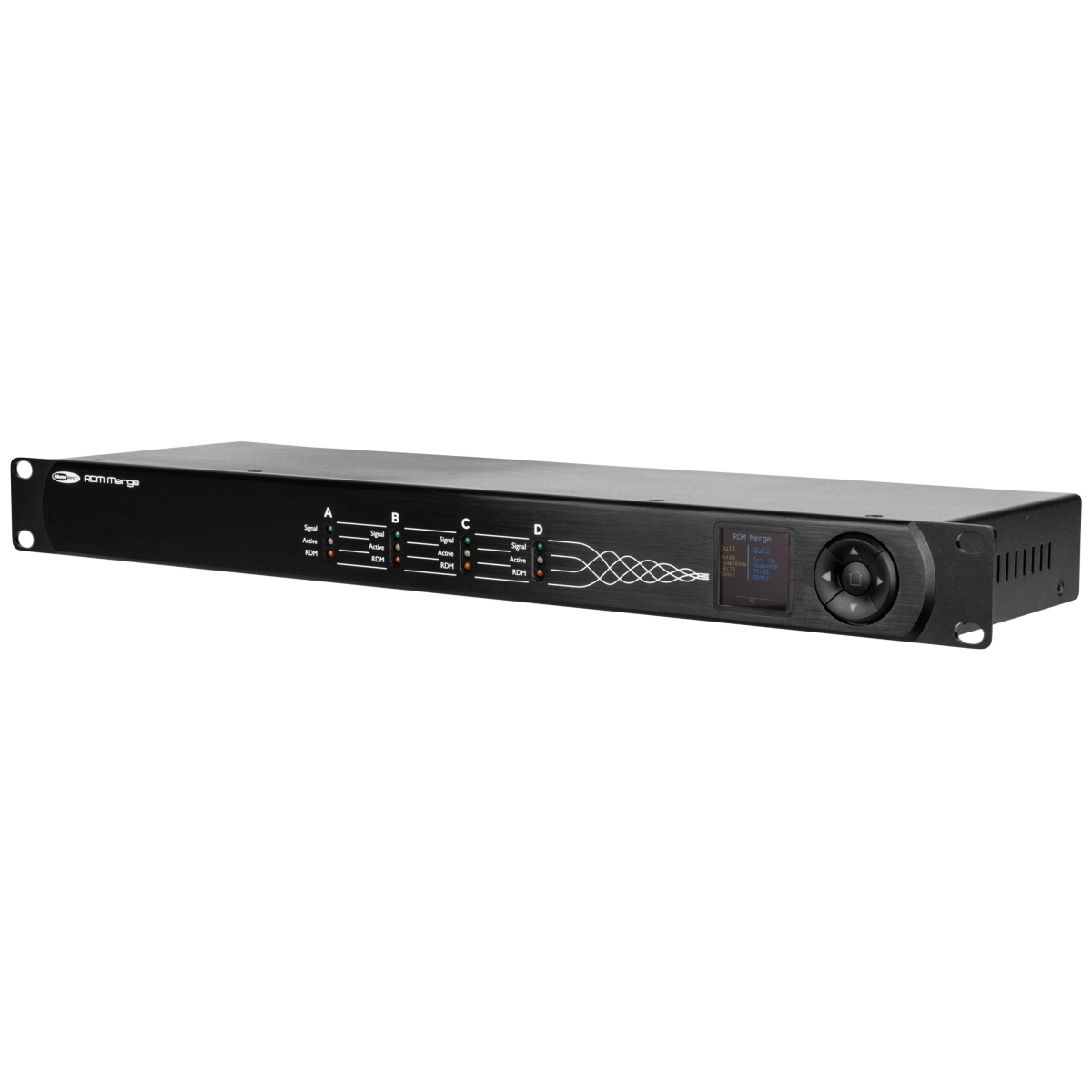

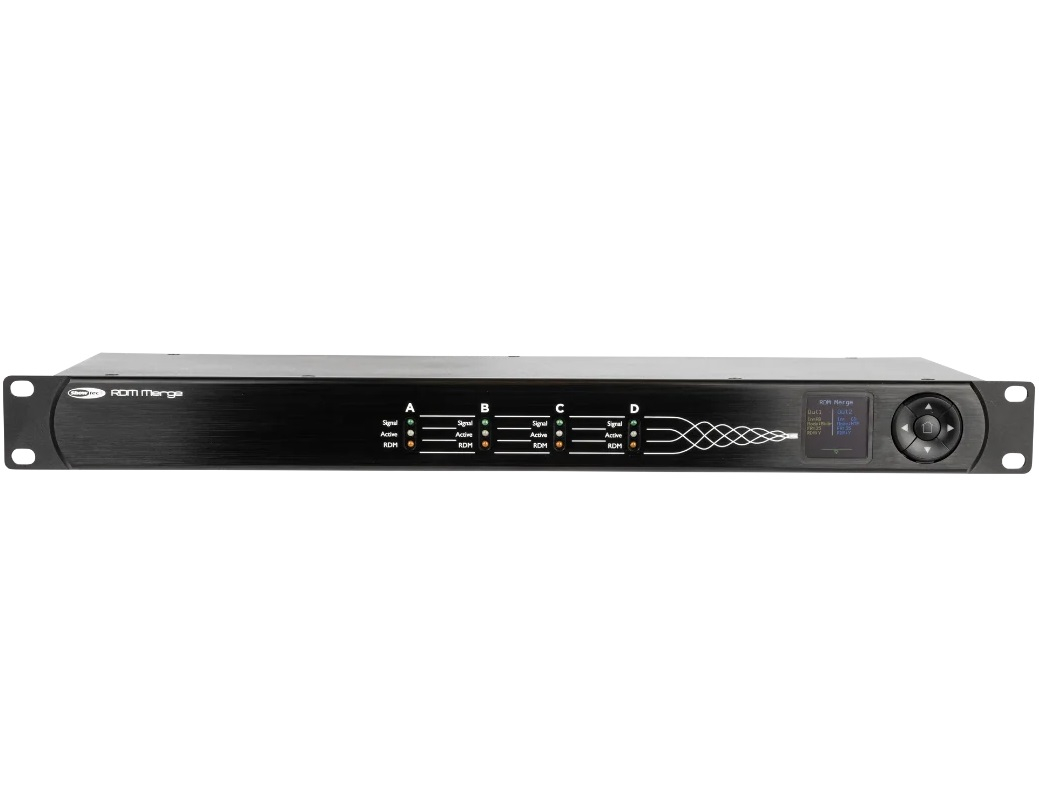

RDM Merge (XLR 3 broches)

Merger DMX Showtec RDM Merge

Caractéristiques Showtec RDM Merge

• Fusion de quatre sources DMX vers une ou deux sorties selon les besoins de l'installation
• Configuration patchable de chaque entrée vers chaque sortie pour un contrôle total du routage
• Cinq modes de combinaison : HTP, LTPC, LTPU, Backup et Append
• Mode Backup pour un basculement automatique vers une source de secours
• Mode Append pour répartir les canaux DMX entre plusieurs consoles
• Prise en charge du RDM pour la gestion à distance des appareils d'éclairage
• Écran LCD pour une configuration lisible et rapide
• Format compact et construction fiable adaptés à un usage professionnel
• Polyvalence pour les événements en direct, les tournées et les installations fixes

Informations techniques Showtec RDM Merge

• Entrées DMX : 4
• Sorties DMX : 2
• Connecteurs DMX : entrée/sortie XLR 3 broches
• Mode de contrôle : DMX, RDM
• Canaux DMX : 1024
• Univers : 2
• Afficheur : LCD
• Alimentation : 100-240 V courant alternatif, 50/60 Hz
• Consommation électrique : 8 W
• Connecteur d'alimentation : Power Pro True
• Dimensions (L x l x h) : 140 x 483 x 44 mm
• Poids : 2 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : aluminium, métal
• Couleur : noir
• Température ambiante maximale : 40 °C
• Température ambiante minimale : -10 °C
• Température minimale de fonctionnement : -10 °C

Les points clés du RDM Merge Showtec

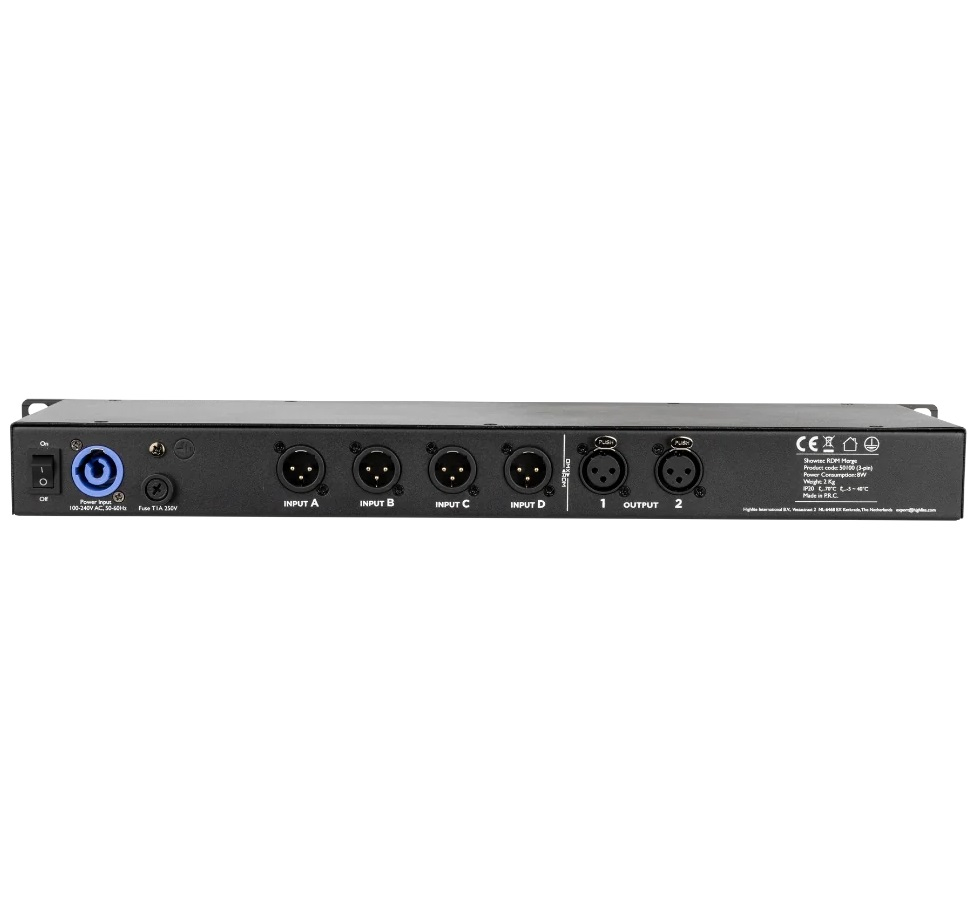

Entrées, sorties et routage patchable du merger DMX Showtec RDM Merge

Le merger DMX Showtec RDM Merge dispose de quatre entrées DMX et de deux sorties DMX, toutes équipées de connecteurs XLR 3 broches. Cette architecture 4 voies vers 2 voies permet de réunir plusieurs sources de commande, comme des consoles d'éclairage, des contrôleurs logiciels ou des systèmes d'automatisme, puis de les diriger vers une ou deux lignes d'appareils. L'ensemble du signal est traité sur 1024 canaux, soit deux univers DMX complets, ce qui couvre la majorité des configurations de scène, de salle de spectacle ou d'événementiel rencontrées par les éclairagistes et les régisseurs lumière.

La force de cet appareil réside dans sa configuration patchable de l'entrée vers la sortie. Chaque sortie peut être paramétrée pour combiner des entrées spécifiques, ce qui offre un contrôle total sur le routage des signaux. Un régisseur peut par exemple affecter deux consoles à la première sortie pour piloter un plan de feux commun, tout en réservant une autre source à la seconde sortie dédiée aux effets ou à l'éclairage architectural. Cette souplesse de patch évite de multiplier les boîtiers intermédiaires et simplifie le câblage DMX dans les installations complexes.

La configuration s'effectue via l'écran LCD intégré, qui rend les réglages lisibles directement sur l'appareil, même en régie. Ce routage flexible apporte un gain de temps réel lors de l'installation et des changements de plateau, tout en limitant les erreurs de branchement. Conçu par Showtec, marque reconnue dans l'éclairage scénique, le RDM Merge répond aux exigences des prestataires techniques. Les conseillers Energyson accompagnent chaque client dans le choix de la bonne architecture DMX et assurent un suivi SAV pour garantir la fiabilité de l'installation dans la durée.

Comment fonctionnent les 5 modes de combinaison du Showtec RDM Merge ?

Le Showtec RDM Merge propose cinq modes de combinaison des signaux DMX pour gérer la priorité, la redondance et la répartition des canaux. Le mode HTP, pour Highest Takes Precedence, retient la valeur la plus élevée reçue sur chaque canal parmi les différentes entrées. Ce fonctionnement est particulièrement adapté aux gradateurs et aux projecteurs traditionnels, lorsque deux opérateurs doivent intervenir sur un même plan de feux sans se bloquer mutuellement. Il garantit qu'un circuit allumé par une console reste actif tant qu'une source le demande.

Les modes LTPC et LTPU reposent sur le principe de la dernière commande prioritaire. En LTPC, pour Latest Takes Precedence by Channel, la dernière valeur modifiée l'emporte canal par canal, ce qui convient aux lyres asservies et aux paramètres de position ou de couleur. En LTPU, pour Latest Takes Precedence by Universe, c'est l'univers entier de la source la plus récemment active qui prend la main. Le mode Append répartit quant à lui les canaux DMX entre les sources, chaque console pilotant sa propre plage d'adresses sur la même ligne.

• HTP : la valeur la plus élevée l'emporte
• LTPC : la dernière valeur modifiée l'emporte par canal
• LTPU : la dernière source active l'emporte sur l'univers
• Backup : basculement automatique vers une source de secours
• Append : répartition des canaux entre les sources

Le mode Backup assure un basculement automatique vers une entrée de secours, une fonction précieuse pour la sécurisation d'un spectacle en direct ou d'une captation. En cas de perte du signal principal, la commande de l'éclairage reste assurée sans intervention manuelle. Ces options de priorité et de redondance font du RDM Merge un outil essentiel pour les événements en direct, les installations fixes et les tournées. Les techniciens Energyson peuvent aider à déterminer le mode le plus adapté à chaque configuration, en fonction du type d'appareils et du nombre d'opérateurs.

Pourquoi choisir un merger DMX avec RDM comme le Showtec RDM Merge ?

Le RDM, pour Remote Device Management, est une extension du protocole DMX qui permet une communication bidirectionnelle entre le contrôleur et les appareils d'éclairage. Le Showtec RDM Merge prend en charge la gestion à distance des appareils, ce qui signifie que les commandes RDM peuvent transiter à travers le merger. Sur une installation équipée de projecteurs compatibles, le technicien conserve ainsi la possibilité d'identifier, d'adresser ou de surveiller ses appareils sans avoir à intervenir physiquement sur chaque machine, même lorsqu'ils sont accrochés en hauteur.

Dans une configuration professionnelle, l'insertion d'un merger qui ne gère pas le RDM coupe souvent cette communication et oblige à repasser par un adressage manuel. Avec le RDM Merge, la combinaison de plusieurs sources DMX ne se fait pas au détriment des fonctions de gestion à distance. Ce point est déterminant pour les salles équipées de parcs de lyres, de projecteurs LED ou de barres d'éclairage récentes, où le paramétrage distant fait gagner un temps considérable lors des montages, des maintenances et des changements de configuration entre deux spectacles.

Le choix d'un merger DMX compatible RDM s'inscrit donc dans une logique d'évolutivité. L'appareil accompagne la modernisation progressive d'un parc lumière, des projecteurs classiques jusqu'aux appareils pilotables à distance. Pour les intégrateurs, les prestataires événementiels et les théâtres, c'est l'assurance d'un réseau DMX cohérent et facile à exploiter. Energyson sélectionne des équipements Showtec pour leur fiabilité en usage intensif et met son expertise en éclairage scénique au service des installateurs, avec un accompagnement technique avant et après l'achat.

Construction, alimentation et conditions d'utilisation du Showtec RDM Merge

Le Showtec RDM Merge repose sur un coffrage en aluminium et métal de couleur noire, pensé pour résister aux contraintes des tournées et des installations permanentes. Ses dimensions de 140 mm de longueur, 483 mm de largeur et 44 mm de hauteur, pour un poids de 2 kg, en font un appareil compact qui trouve facilement sa place en régie, dans un flight-case ou dans une armoire technique. Sa teinte sobre s'intègre discrètement à l'environnement scénique et aux équipements de régie lumière existants.

Côté alimentation, le merger accepte une tension de 100 à 240 V en courant alternatif, à 50 ou 60 Hz, ce qui permet de l'utiliser sur la plupart des réseaux électriques. Sa consommation électrique de seulement 8 W limite l'échauffement et la charge sur les circuits de régie. Le raccordement secteur s'effectue via un connecteur Power Pro True, un format verrouillable apprécié des techniciens du spectacle pour sa sécurité de connexion lors des manipulations et des déplacements de matériel.

L'appareil dispose d'un indice de protection IP20 et est destiné à une utilisation en intérieur uniquement. Il fonctionne dans une plage de température ambiante comprise entre -10 °C et 40 °C, ce qui couvre les conditions habituelles des salles de spectacle, des studios et des espaces événementiels couverts. Pour un usage en plein air, il convient de l'installer dans un local ou un rack abrité. Les équipes Energyson conseillent sur les bonnes pratiques d'installation et assurent le service après-vente pour préserver la longévité de l'équipement.

Notre avis d'expert Energyson sur RDM Merge

Le Showtec RDM Merge répond à un besoin très concret en régie : faire cohabiter plusieurs sources DMX sans sacrifier la gestion à distance des appareils. Le routage patchable des quatre entrées vers deux sorties apporte une vraie souplesse, et la présence de cinq modes de combinaison couvre la plupart des scénarios rencontrés sur le terrain. Le boîtier en aluminium et métal inspire confiance pour un usage en tournée, et l'écran LCD rend la configuration lisible. Face à des mergers plus simples limités au seul mode HTP et sans RDM, il offre une polyvalence nettement plus large.

Le mode Backup est un atout pour sécuriser un spectacle, tandis que le mode Append facilite le partage d'une ligne entre plusieurs consoles. Il faut en revanche garder à l'esprit son indice IP20, qui le réserve à un usage intérieur, et ses connecteurs XLR 3 broches, à anticiper selon le câblage existant. Nous le recommandons aux régisseurs lumière, aux prestataires événementiels et aux installateurs de salles qui gèrent plusieurs sources de commande et un parc d'appareils compatibles RDM. Pour une configuration avec une seule console, un splitter DMX restera souvent suffisant.

"Sur une régie partagée entre deux consoles, le mode Backup du RDM Merge permet de garder la main sur l'éclairage même si la source principale décroche." – Thomas, technicien éclairage, Energyson (réseaux DMX et régie lumière)
