Showtec
RDM Splitter Pro

Répartiteur DMX Showtec RDM Splitter Pro

Caractéristiques Showtec RDM Splitter Pro

• Régénération et amplification du signal DMX/RDM pour une transmission stable vers chaque ligne d'appareils
• Isolation optique de chaque port d'entrée et de sortie pour protéger la console et les autres lignes en cas de défaut
• Distribution d'une ligne DMX vers 4 sorties indépendantes pour simplifier le câblage du plan de feu
• Prise en charge du protocole RDM sur toutes les entrées et sorties pour la configuration et le suivi à distance des projecteurs
• Double connectique XLR 3 et 5 broches sur chaque port, sans adaptateur supplémentaire
• Indicateurs LED de vitesse et de statut du signal en entrée et en sorties pour un diagnostic rapide
• Boîtier robuste au format rack 19 pouces 1 U pour une intégration en baie ou en flight case
• Point de fixation M10 permettant d'assembler un collier pour une installation sur structure
• Alimentation universelle 100-240 V AC adaptée aux différents réseaux électriques
• Câble Power Pro fourni pour une mise en service immédiate

Informations techniques Showtec RDM Splitter Pro

• Type : répartiteur et booster DMX-512 universel avec RDM
• Nombre de sorties : 4
• Protocoles : DMX, RDM
• Mode de contrôle : DMX
• Nombre d'univers : 1
• Entrée DMX : XLR 3 broches et XLR 5 broches
• Sorties DMX : XLR 3 broches et XLR 5 broches
• Isolation : optique sur chaque port d'entrée et de sortie
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 8 W
• Connecteur d'alimentation : Power Pro bleu
• Indicateurs LED : alimentation, signal
• Dimensions : 483 x 135 x 46 mm
• Profondeur d'installation hors connecteur : 135 mm
• Poids : 2,2 kg
• Format : rack 19 pouces, 1 U
• Point de fixation : M10
• Indice de protection : IP20, utilisation en intérieur uniquement
• Température ambiante maximale : 40 °C
• Boîtier : métal, plastique
• Couleur : noir
• Accessoire inclus : câble Power Pro

Les points clés du RDM Splitter Pro Showtec

Splitter DMX Showtec RDM Splitter Pro : régénération et distribution du signal DMX-512

Le Showtec RDM Splitter Pro est un répartiteur DMX-512 universel conçu pour diviser une ligne de contrôle en quatre sorties indépendantes. Au lieu de chaîner l'ensemble des projecteurs sur un seul câble, l'éclairagiste répartit ses appareils sur plusieurs lignes, chacune alimentée par un signal régénéré et amplifié. Cette architecture en étoile réduit la longueur de chaque chaîne DMX, limite les risques de dégradation du signal et simplifie l'organisation du câblage sur scène, dans une salle de spectacle ou lors d'un événement.

Chaque sortie du booster DMX dispose de composants électroniques et d'optiques séparés. Le signal reçu en entrée est donc reconstitué avant d'être envoyé vers les lyres, les projecteurs LED, les barres d'éclairage ou les machines à effets. Pour le technicien lumière, cela se traduit par une transmission plus propre vers chaque groupe d'appareils, y compris sur des installations comportant de nombreux points de raccordement ou des longueurs de câble importantes entre la régie et le plateau.

Ce splitter DMX répond aux exigences des utilisateurs professionnels qui recherchent une distribution fiable du signal sur un univers. Son format rack 19 pouces et sa connectique complète en font un élément central du système de contrôle. Les conseillers Energyson recommandent ce type de répartiteur dès que l'installation dépasse quelques projecteurs ou se répartit sur plusieurs zones, afin de sécuriser la transmission et de faciliter la maintenance de l'ensemble.

Pourquoi l'isolation optique du Showtec RDM Splitter Pro protège votre installation lumière ?

L'isolation optique est l'un des points forts du Showtec RDM Splitter Pro. Chaque port d'entrée et de sortie est séparé électriquement des autres grâce à des optiques isolées. Concrètement, un défaut sur une ligne, comme un câble endommagé, un appareil en panne ou une surtension, reste cantonné à la sortie concernée. La console DMX raccordée en entrée et les autres lignes du splitter continuent à fonctionner normalement, ce qui évite l'arrêt complet du plan de feu pendant un spectacle.

Cette séparation galvanique apporte aussi un confort de diagnostic au technicien. Lorsqu'un groupe de projecteurs réagit mal, il suffit d'identifier la sortie concernée, de contrôler son indicateur LED puis de vérifier les câbles et appareils de cette seule ligne. Le dépannage devient plus rapide, ce qui compte lors d'une balance, d'un changement de plateau ou d'une installation fixe exploitée quotidiennement dans un théâtre, une salle polyvalente ou un établissement de nuit.

• Protection de la console de contrôle placée en amont
• Défaut limité à la ligne concernée
• Continuité du spectacle sur les autres sorties
• Diagnostic facilité par les indicateurs de signal

Pour les équipes Energyson, l'isolation optique fait partie des critères essentiels dans le choix d'un répartiteur DMX professionnel. Elle protège un investissement souvent important en consoles et en projecteurs, tout en assurant une exploitation plus sereine sur la durée.

Comment le protocole RDM du Showtec RDM Splitter Pro simplifie la configuration des projecteurs ?

Le Showtec RDM Splitter Pro prend en charge le protocole RDM sur toutes ses entrées et sorties. Le RDM, pour Remote Device Management, permet une communication bidirectionnelle entre le contrôleur et les appareils compatibles. Contrairement à un splitter DMX classique qui ne transmet le signal que dans un sens, ce répartiteur laisse passer les échanges RDM, ce qui autorise la détection, l'adressage et la configuration à distance des projecteurs raccordés sur chacune des quatre lignes.

Dans la pratique, le technicien peut modifier l'adresse DMX d'une lyre accrochée sur un pont, consulter l'état d'un appareil ou ajuster certains paramètres sans intervenir physiquement sur chaque projecteur. Ce gain de temps est particulièrement appréciable sur les installations en hauteur, les structures difficiles d'accès ou les tournées où le montage doit être rapide. Le RDM réduit aussi les erreurs d'adressage, fréquentes lorsque de nombreux appareils sont configurés manuellement.

Le RDM Splitter Pro s'intègre ainsi dans une installation moderne qui associe console compatible RDM et projecteurs pilotables à distance. Les conseillers Energyson accompagnent les utilisateurs dans le choix d'équipements compatibles afin de tirer pleinement parti de cette fonction de gestion à distance, tout en conservant une distribution DMX classique pour les appareils qui ne gèrent pas le RDM.

Connectique XLR 3 et 5 broches et indicateurs LED du splitter DMX Showtec

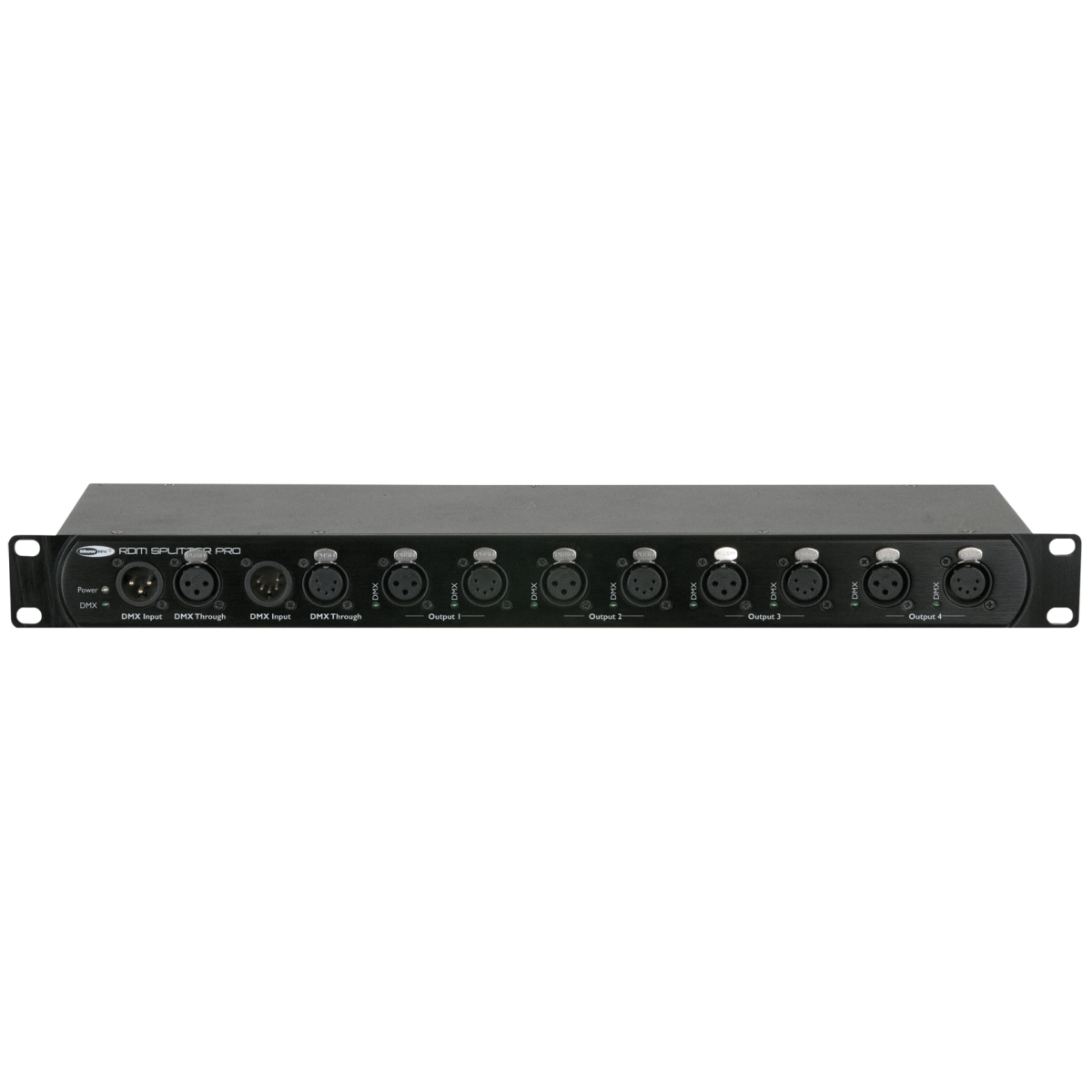

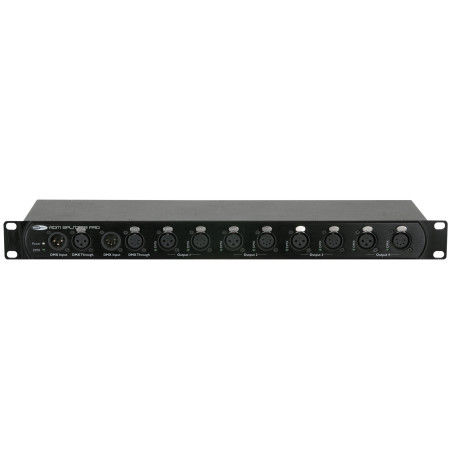

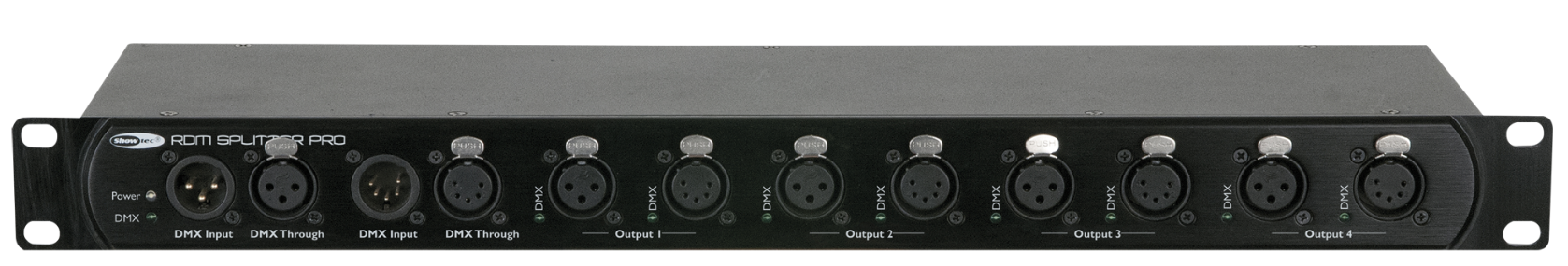

Le splitter DMX Showtec RDM Splitter Pro est équipé de connecteurs XLR 3 broches et XLR 5 broches sur l'entrée comme sur chacune des sorties. Cette double connectique répond à la diversité du parc d'éclairage : de nombreux projecteurs LED et effets utilisent le XLR 3 broches, tandis que les consoles et équipements professionnels emploient souvent le XLR 5 broches, format de référence de la norme DMX-512. L'utilisateur raccorde directement ses câbles sans adaptateur, ce qui limite les points de contact et les risques de faux contact.

Les indicateurs LED affichent la vitesse et le statut du signal en entrée et sur les sorties, ainsi que la présence de l'alimentation. D'un coup d'œil, le technicien vérifie que le signal arrive bien de la console et qu'il est distribué sur chaque ligne. Lors d'un montage, cette information visuelle permet de valider rapidement le câblage avant les premiers tests d'éclairage, puis de surveiller le bon fonctionnement pendant l'exploitation.

Associée à une alimentation universelle 100-240 V AC via connecteur Power Pro bleu, cette connectique fait du répartiteur une solution polyvalente pour les prestataires, les salles et les installateurs. Energyson conseille de vérifier le type de connecteur de chaque appareil lors de la préparation du plan de câblage afin d'exploiter pleinement les deux formats disponibles.

Installation en rack 19 pouces et robustesse du booster DMX Showtec RDM Splitter Pro

Le Showtec RDM Splitter Pro se présente dans un boîtier robuste en métal et plastique au format rack 19 pouces, d'une hauteur de 1 U. Avec ses dimensions de 483 x 135 x 46 mm et un poids de 2,2 kg, il s'installe dans une baie technique, un rack de régie ou un flight case aux côtés de la console, des gradateurs ou des interfaces réseau. Sa profondeur d'installation de 135 mm hors connecteur laisse de la place pour le câblage dans les racks compacts.

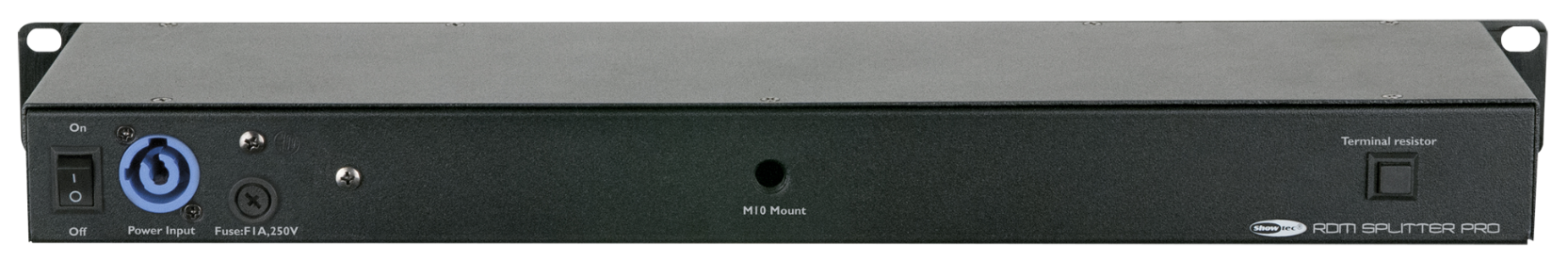

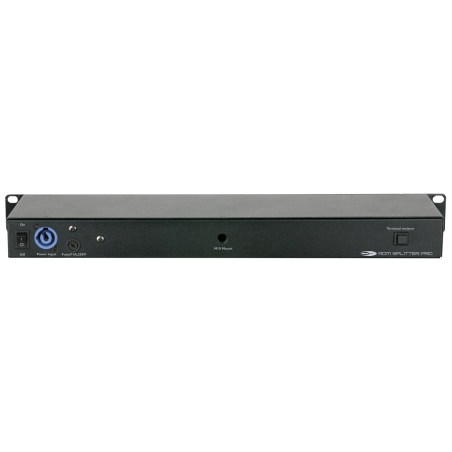

Le boîtier dispose également d'un point de fixation M10 permettant d'assembler un collier de fixation. Cette option offre une solution d'accroche sur une structure, au plus près des projecteurs, pour raccourcir les lignes DMX vers les ponts et les tours. Le répartiteur s'adapte ainsi aussi bien à une installation fixe dans une salle qu'à une configuration mobile pour l'événementiel ou la tournée.

Conçu pour un usage intérieur avec un indice de protection IP20, le booster DMX accepte une température ambiante maximale de 40 °C. Il se raccorde au secteur avec le câble Power Pro fourni et consomme 8 W. Les techniciens Energyson recommandent de prévoir une ventilation suffisante dans les racks fermés et de protéger l'appareil de l'humidité pour garantir une exploitation fiable sur la durée.

Notre avis d'expert Energyson sur RDM Splitter Pro

Le Showtec RDM Splitter Pro réunit les fonctions attendues sur un répartiteur DMX destiné à un usage professionnel. L'isolation optique de chaque port protège efficacement la console et limite l'impact d'un défaut à une seule ligne, ce qui sécurise les spectacles. La présence de connecteurs XLR 3 et 5 broches sur l'entrée et sur chacune des quatre sorties évite le recours aux adaptateurs, souvent source de pannes. Le boîtier rack 1 U se montre robuste et facile à intégrer dans une baie, tandis que les LED de signal accélèrent nettement les vérifications lors du montage.

Face à un splitter DMX d'entrée de gamme sans isolation optique ni gestion du RDM, ce modèle apporte une vraie valeur ajoutée sur les installations comprenant des projecteurs compatibles RDM ou réparties sur plusieurs zones. Sa limite à un seul univers implique de prévoir un répartiteur par univers sur les grosses configurations. Il convient particulièrement aux prestataires événementiels, aux techniciens de salles de spectacle et aux installateurs qui recherchent une distribution DMX fiable et évolutive. Pour un débutant disposant de quelques projecteurs, il reste pertinent dès que le parc est appelé à grandir.

"Sur nos installations, l'isolation optique de chaque sortie et la double connectique XLR évitent bien des pannes et des adaptateurs, surtout lors des montages rapides." – Mathieu, technicien éclairage, Energyson (spécialiste contrôle DMX et éclairage scénique)
