Showtec
RP-405 MKII

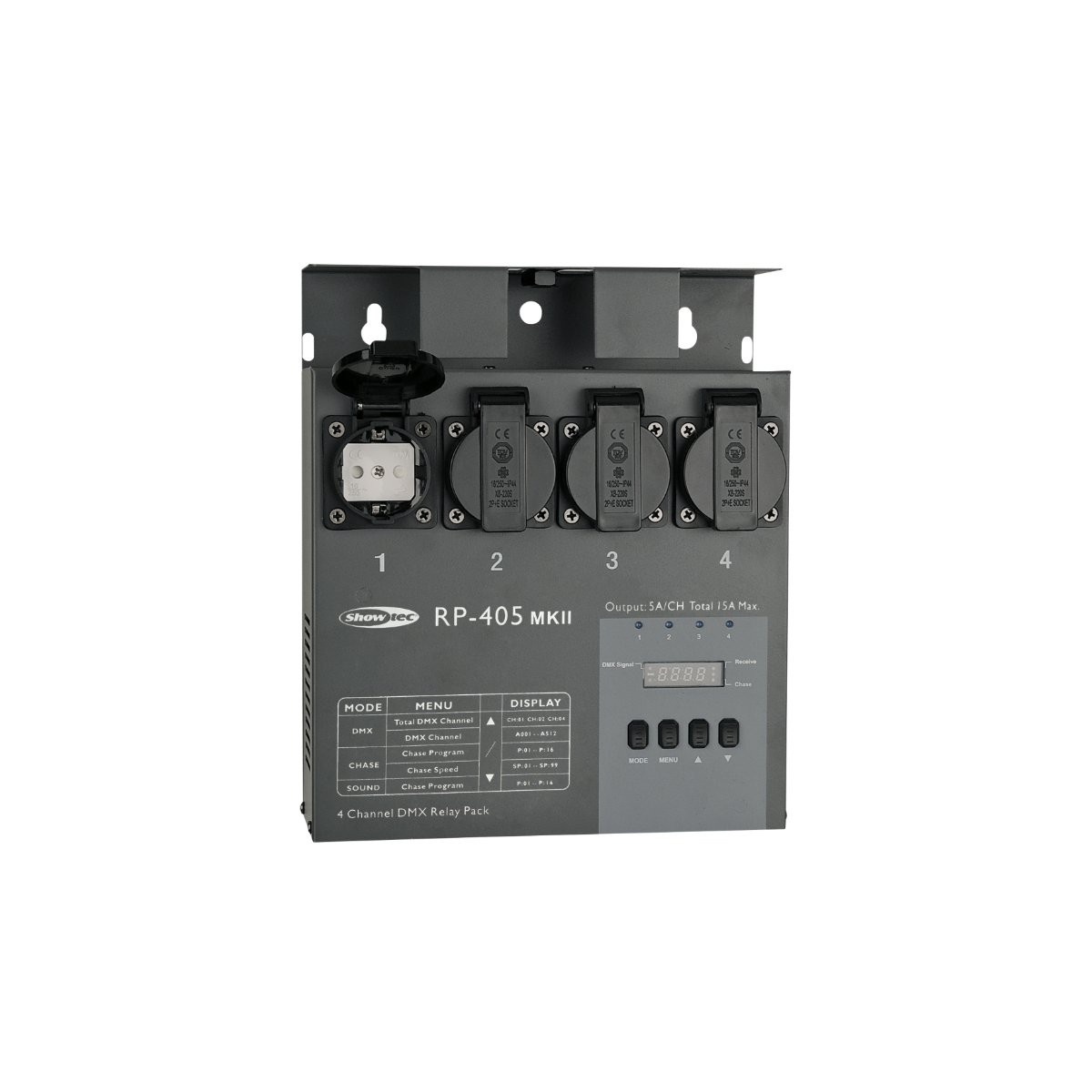

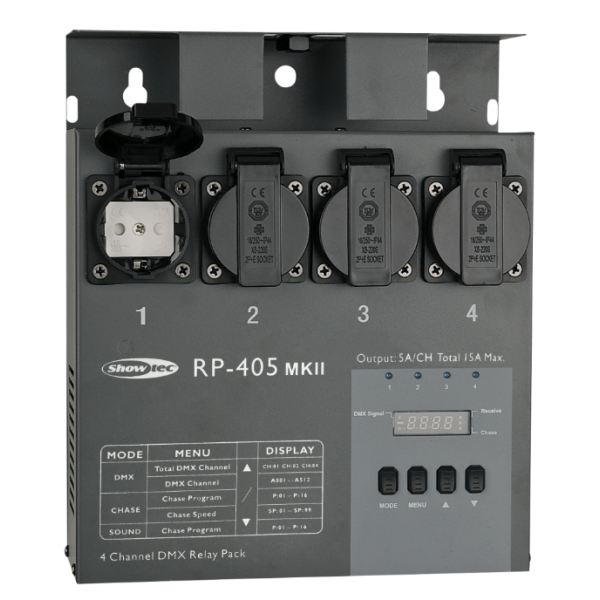

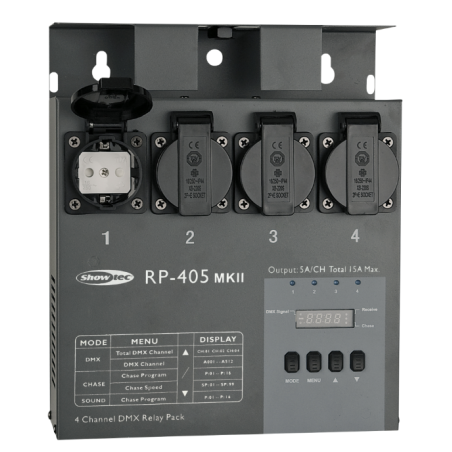

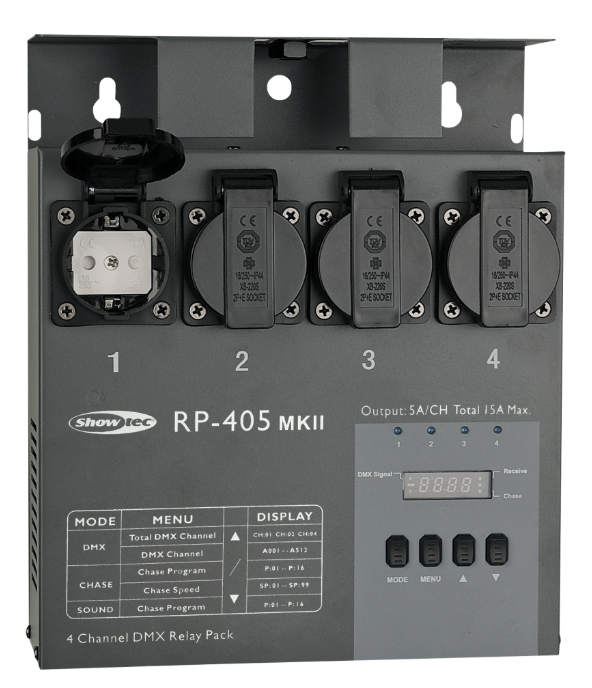

Bloc relais DMX Showtec RP-405 MKII

Caractéristiques Showtec RP-405 MKII

• Relais intégrés adaptés au pilotage des effets lumineux LED, là où les blocs standards ne conviennent pas à leur basse tension
• 4 canaux patchables pour organiser librement la commande de chaque effet raccordé
• Contrôle DMX sur 1, 2 ou 4 canaux pour s'adapter à l'occupation de l'univers DMX
• Fonctionnement autonome grâce aux programmes intégrés, sans contrôleur externe
• Mode son pour déclencher les programmes au rythme de la musique
• Mode automatique et mode maître esclave pour synchroniser plusieurs appareils
• Vitesse des motifs réglable de 20 secondes à 2 minutes par pas pour des changements d'ambiance progressifs
• Indicateur LED de niveau de sortie pour contrôler visuellement l'état des canaux
• Sorties sur prises Schuko type F pour raccorder directement les effets lumineux
• Boîtier en métal gris robuste, adapté aux installations fixes et mobiles en intérieur
• Câble d'alimentation fixe pour une mise en service rapide

Informations techniques Showtec RP-405 MKII

• Type d'appareil : bloc relais DMX
• Nombre de canaux : 4
• Courant de sortie par canal : 5 A
• Modes de contrôle : automatique, programmes intégrés, DMX, maître esclave, son
• Canaux DMX : 1, 2 ou 4
• Vitesse des motifs : de 20 secondes à 2 minutes par pas
• Alimentation : 240 V AC 50/60 Hz
• Consommation d'énergie : 3450 W
• Connecteur d'alimentation en entrée : fiche Schuko
• Connecteur d'alimentation en sortie : prise Schuko type F
• Connecteur DMX en entrée : XLR 3 broches
• Connecteur DMX en sortie : XLR 3 broches
• Câble d'alimentation : fixe, longueur 1,3 m
• Dimensions (L x l x H) : 225 x 95 x 260 mm
• Poids : 2,5 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : gris
• Indicateur LED : niveau de sortie
• Température ambiante maximale : 40 °C

Les points clés du RP-405 MKII Showtec

Bloc relais DMX Showtec RP-405 MKII : 4 canaux de 5 A pour effets LED

Le Showtec RP-405 MKII est un bloc relais DMX conçu pour commander l'alimentation d'effets lumineux LED sur scène, en salle de réception, dans un bar ou lors d'une animation mobile. Il réunit quatre relais intégrés, chacun capable de délivrer un courant de sortie de 5 A. Contrairement à un gradateur qui fait varier la tension, ce relais pack fonctionne en tout ou rien : chaque canal met sous tension ou coupe l'appareil raccordé. Ce principe répond aux besoins des effets lumineux LED, qui disposent de leur propre électronique et pour lesquels les blocs de puissance standards ne sont pas adaptés.

Les quatre canaux sont patchables, ce qui permet d'affecter les sorties selon la configuration de votre installation lumière. En DMX, l'appareil peut occuper 1, 2 ou 4 canaux, une souplesse utile lorsque l'univers de la console est déjà bien chargé ou lorsque plusieurs effets doivent s'allumer ensemble. Un DJ mobile peut ainsi regrouper ses effets LED sur un seul canal, tandis qu'un régisseur préférera un contrôle indépendant de chaque sortie pour construire des séquences plus précises. L'indicateur LED de niveau de sortie confirme visuellement l'état des canaux, ce qui facilite les vérifications pendant l'installation comme pendant le spectacle.

Avec une alimentation en 240 V AC 50/60 Hz et une consommation d'énergie annoncée de 3450 W, le RP-405 MKII se raccorde directement au réseau électrique européen. Les sorties sur prises Schuko type F accueillent les fiches de la plupart des effets lumineux sans adaptateur. Showtec, marque spécialisée dans l'éclairage scénique, propose ici une solution simple pour centraliser et fiabiliser la mise sous tension des effets. Chez Energyson, nos techniciens recommandent ce type de relais pack pour les configurations compactes où la clarté du câblage, la sécurité électrique et la simplicité d'utilisation priment sur la multiplication des appareils de commande.

Comment piloter le Showtec RP-405 MKII en DMX ou en mode autonome ?

Le Showtec RP-405 MKII propose plusieurs modes de contrôle : DMX, programmes intégrés, automatique, maître esclave et activation par le son. En mode DMX, le bloc relais se raccorde à une console lumière ou à une interface logicielle grâce à ses connecteurs XLR 3 broches d'entrée et de sortie. La sortie DMX permet de prolonger la liaison vers d'autres projecteurs ou d'autres relais packs, ce qui simplifie le câblage du bus de commande. Le choix entre 1, 2 ou 4 canaux DMX adapte l'occupation de l'univers à la complexité du show et au nombre d'effets à commander séparément.

Sans contrôleur externe, le relais DMX fonctionne en autonomie grâce à ses programmes intégrés. La vitesse des motifs se règle de 20 secondes à 2 minutes par pas, une plage pensée pour des changements d'ambiance progressifs plutôt que pour des enchaînements rapides. En mode son, les programmes réagissent à la musique diffusée, une option pratique pour animer une piste de danse, un bar ou une soirée privée sans opérateur dédié à la lumière. Cette autonomie rend le RP-405 MKII adapté aux petites installations fixes ou mobiles qui ne justifient pas l'investissement dans une console DMX.

Le mode maître esclave permet de synchroniser plusieurs unités : l'appareil maître transmet son fonctionnement aux appareils esclaves reliés par câble XLR. Cette fonction étend la couverture lumineuse d'une salle tout en conservant une animation cohérente sur l'ensemble des effets raccordés. Pour un installateur ou un exploitant, c'est une manière évolutive de démarrer avec un seul bloc relais puis d'ajouter des unités selon l'évolution du lieu. Les conseillers Energyson accompagnent ce type de projet, du choix des câbles DMX à l'adressage des appareils, afin d'assurer une mise en service fiable et conforme aux usages professionnels.

Pourquoi choisir un relais pack Showtec plutôt qu'un gradateur pour vos effets LED ?

Les blocs de puissance standards ne sont pas adaptés à la basse tension des effets LED, qui intègrent leur propre alimentation électronique. Un gradateur est pensé pour faire varier l'intensité d'une charge, ce qui ne correspond pas au fonctionnement d'un effet lumineux LED. Le Showtec RP-405 MKII répond à cette contrainte grâce à ses relais intégrés : il délivre la tension secteur ou la coupe complètement. L'effet raccordé reçoit ainsi une alimentation franche et gère lui-même ses couleurs, ses mouvements et ses programmes internes, sans interférence liée à une variation de tension en amont.

Dans un usage concret, le relais pack permet d'allumer ou d'éteindre plusieurs effets lumineux depuis une console, au moment précis où l'ambiance l'exige. Un DJ peut par exemple garder ses effets LED éteints pendant l'accueil des invités, puis les déclencher à l'ouverture de la piste de danse. Le régisseur d'une petite salle peut quant à lui intégrer ces commutations dans ses mémoires DMX, aux côtés des projecteurs déjà pilotés. Cette centralisation évite les allers-retours vers les appareils, limite les manipulations de prises en cours de soirée et donne une gestion plus propre de l'éclairage d'ambiance.

La fiabilité repose sur une conception sobre : boîtier en métal, indicateur LED de niveau de sortie, câble d'alimentation fixe et connectique standardisée Schuko et XLR 3 broches. L'indice de protection IP20 et la température ambiante maximale de 40 °C définissent un cadre d'utilisation clair, en intérieur et dans un environnement ventilé. En respectant le courant de 5 A par canal, l'utilisateur dispose d'un outil stable pour ses prestations répétées. L'équipe Energyson, habituée aux installations d'éclairage scénique, conseille ce choix aux utilisateurs qui veulent piloter des effets LED en DMX sans complexifier leur parc de matériel.

Connectique, robustesse et installation du relais DMX Showtec RP-405 MKII

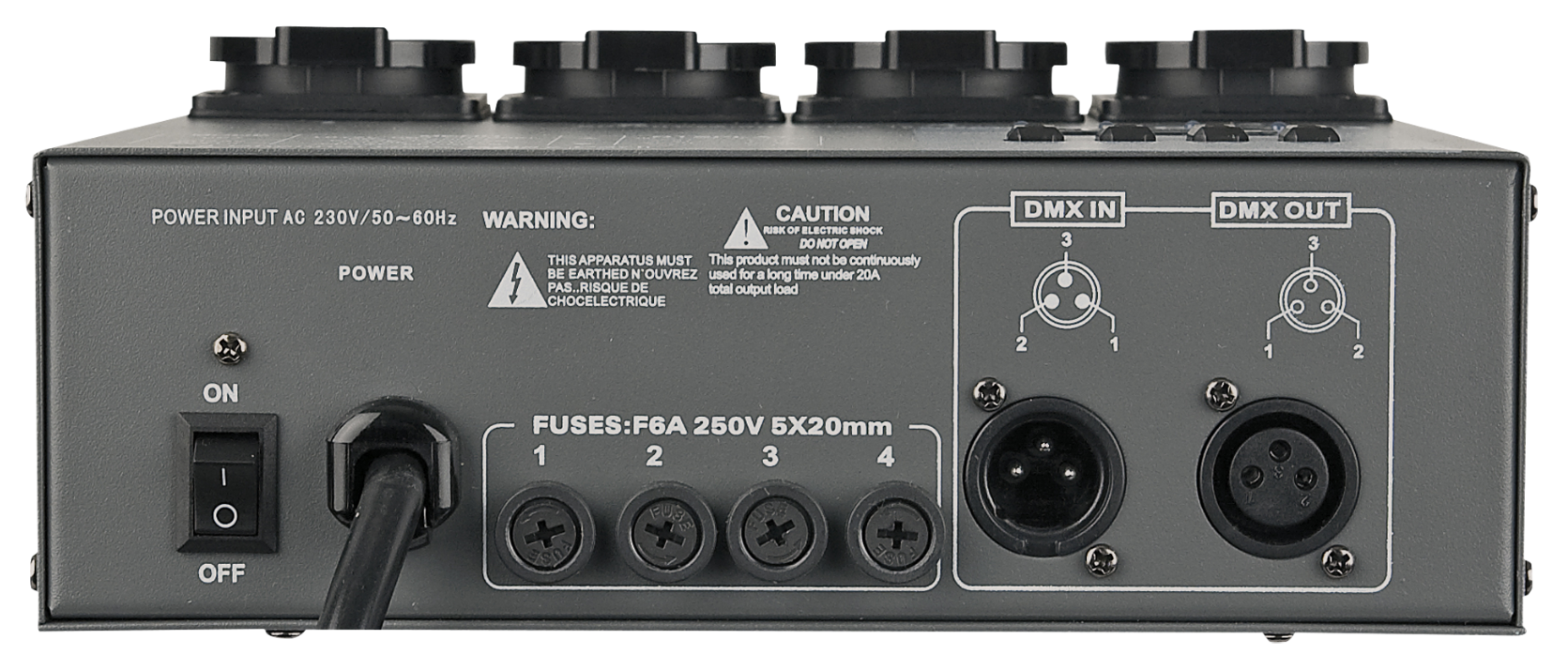

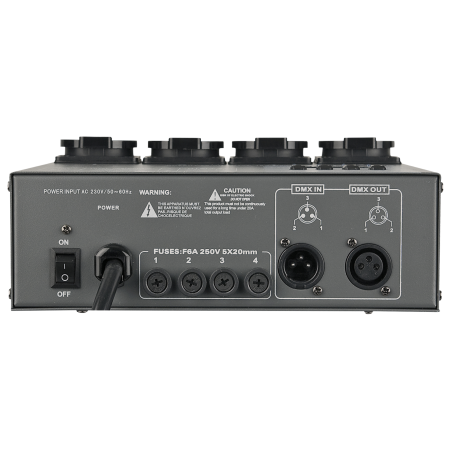

Le Showtec RP-405 MKII se raccorde au secteur par un câble d'alimentation fixe de 1,3 m terminé par une fiche Schuko. Cette conception évite d'égarer un cordon amovible lors des déplacements et accélère la mise en place sur site. Les sorties d'alimentation utilisent des prises Schuko type F, standard dans de nombreux pays européens, pour brancher les effets lumineux sans adaptateur. Côté commande, les connecteurs DMX d'entrée et de sortie en XLR 3 broches assurent la compatibilité avec les câbles DMX courants et la mise en chaîne avec d'autres appareils de la scène.

Avec des dimensions de 225 x 95 x 260 mm et un poids de 2,5 kg, le bloc relais reste compact et facile à transporter dans une valise ou un flight case d'accessoires. Son boîtier en métal gris protège l'électronique et les relais intégrés contre les chocs du quotidien, un atout pour les prestataires qui montent et démontent régulièrement leur installation. Il peut être posé discrètement près des effets lumineux, sur une scène, derrière une cabine DJ ou dans un local technique, pour raccourcir les longueurs de câbles d'alimentation et simplifier la lecture du câblage.

Pour une installation sûre et durable, quelques règles simples s'appliquent :

• Utiliser l'appareil uniquement en intérieur, conformément à son indice de protection IP20.
• Ne pas dépasser une température ambiante de 40 °C et laisser circuler l'air autour du boîtier.
• Respecter le courant de sortie de 5 A par canal et la consommation d'énergie de 3450 W.
• Vérifier l'adressage DMX et le nombre de canaux choisis avant le spectacle.

Ces précautions garantissent un fonctionnement régulier du relais pack sur le long terme. Les techniciens Energyson peuvent vous aider à dimensionner votre installation, à répartir les effets sur les quatre canaux et à choisir les câbles DMX adaptés. Le SAV Energyson prend également en charge les questions liées à la garantie et au diagnostic, un appui utile pour les professionnels de l'événementiel comme pour les particuliers.

Notre avis d'expert Energyson sur RP-405 MKII

Le Showtec RP-405 MKII remplit une fonction précise et la remplit bien : commuter des effets LED proprement, en DMX ou en autonomie. Les relais intégrés de 5 A par canal, le boîtier métal et la connectique Schuko et XLR 3 broches donnent un appareil simple à comprendre et à câbler. Le choix entre 1, 2 ou 4 canaux DMX est un vrai plus pour économiser de l'adressage. Face à un bloc gradateur DMX 4 canaux classique, il n'offre pas de variation d'intensité, mais il évite justement d'alimenter des effets LED avec un appareil qui n'est pas prévu pour eux.

Les programmes intégrés, réglables de 20 secondes à 2 minutes par pas, conviennent surtout aux ambiances lentes d'un bar, d'un restaurant ou d'une salle de réception. Le mode son et la fonction maître esclave élargissent les possibilités sans console. Nous recommandons le RP-405 MKII au DJ mobile débutant ou confirmé qui veut centraliser ses effets LED, ainsi qu'à l'installateur de petits lieux recherchant une commutation fiable. Pour un régisseur exigeant une gradation fine ou des effets rapides, un gradateur ou une console plus complète restera plus adapté.

"Je conseille de regrouper les effets LED sur le RP-405 MKII et de les commander sur un seul canal DMX : le câblage devient plus lisible et la mise en place plus rapide." – Julien, technicien éclairage, Energyson (éclairage scénique et commande DMX)
