Samson
S-ZONE

Répartiteur stéréo de zone Samson S-ZONE

Caractéristiques Samson S-ZONE

• Assignation libre de chaque entrée vers n'importe quelle zone via boutons rétroéclairés en facade
• Fonction ducking automatique pour priorité micro lors des annonces
• Haut-parleur de monitoring intégré pour écoute sélective de chaque zone
• Sortie casque jack 6,35 mm pour contrôle discret du signal
• Contrôle du volume à distance pour ajustement sans accès au rack
• Égalisation 2 bandes indépendante par zone pour adaptation acoustique
• Vumètre dédié par zone pour surveillance visuelle du niveau audio
• Commutateur mono/stéréo par voie pour flexibilité de diffusion
• Format rack 19 pouces en 1U pour intégration compacte
• Châssis tout acier pour une robustesse en installation fixe

Informations techniques Samson S-ZONE

• Impédance d'entrée micro : 600 Ω XLR symétrique
• Impédance d'entrée ligne : 22 kΩ
• Impédance de sortie symétrique : 200 Ω
• Impédance de sortie asymétrique : 100 Ω
• Réjection de mode commun (CMRR) : supérieure à 52 dB sur entrée micro
• Égalisation graves : ±15 dB à 100 Hz
• Égalisation aigus : ±15 dB à 10 kHz
• Alimentation secteur Europe : 230 V alternatif, 50 Hz
• Fusible (200-240 V) : 160 mA temporisé
• Consommation électrique : 5 watts
• Connecteur d'alimentation : embase IEC standard avec porte-fusible

Les points clés du S-ZONE Samson

Gestion audio multi-zones avec le répartiteur Samson S-ZONE

Le répartiteur stéréo Samson S-ZONE permet de distribuer un signal audio vers quatre zones distinctes depuis un seul appareil rack 1U. Chaque zone bénéficie d'un contrôle de volume indépendant, d'une égalisation 2 bandes (graves à 100 Hz et aigus à 10 kHz avec une plage de ±15 dB) et d'un vumètre pour surveiller le niveau de sortie en temps réel. Cette architecture permet d'adapter la diffusion sonore à des espaces aux contraintes acoustiques différentes, comme une salle de restaurant, un bar, un hall d'accueil ou une terrasse. La matrice d'assignation par boutons rétroéclairés en facade offre une flexibilité totale : chaque entrée peut être routée vers une ou plusieurs zones simultanément, sans recâblage.

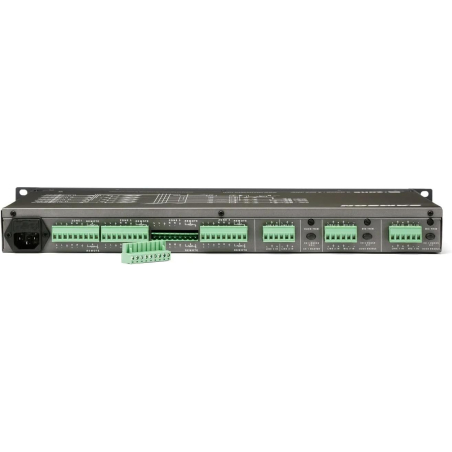

Cette approche par zones convient particulièrement aux installations commerciales où plusieurs ambiances sonores coexistent dans un même établissement. Le S-ZONE centralise la gestion audio tout en offrant une personnalisation par espace. Les connecteurs Euroblock en face arrière garantissent des connexions fiables et sécurisées, adaptées aux installations permanentes. Le châssis tout acier et le format rack 19 pouces standard assurent une intégration dans toute baie technique professionnelle. Energyson recommande ce type de répartiteur pour les projets de sonorisation nécessitant une distribution audio structurée et évolutive.

Entrées micro et ligne du répartiteur de zone Samson S-ZONE

Le S-ZONE dispose de deux entrées micro/ligne symétriques sur connecteurs Euroblock 6 broches avec alimentation fantôme +15 V, permettant la connexion directe de microphones à condensateur pour les annonces ou le paging. Le gain maximal micro atteint 60 dB, ce qui autorise l'utilisation de microphones à faible sensibilité sans préamplificateur externe. Les deux entrées stéréo ligne supplémentaires acceptent des sources comme des lecteurs CD, des platines ou des systèmes de diffusion musicale. Le niveau d'entrée maximal de +26 dBu sur les voies ligne offre une marge dynamique confortable pour les sources professionnelles.

La fonction ducking intégrée abaisse automatiquement le volume des sources musicales lorsqu'un signal micro est détecté, ce qui est indispensable dans les environnements commerciaux où les annonces doivent rester intelligibles par-dessus la musique d'ambiance. La matrice de ducking du S-ZONE propose sept configurations différentes, permettant de définir précisément quelles entrées micro déclenchent la réduction sur quelles voies ligne. Le commutateur mono/stéréo par voie ajoute une flexibilité supplémentaire pour adapter le format du signal à la configuration des enceintes dans chaque zone de diffusion.

Monitoring et contrôle sur le répartiteur stéréo Samson S-ZONE

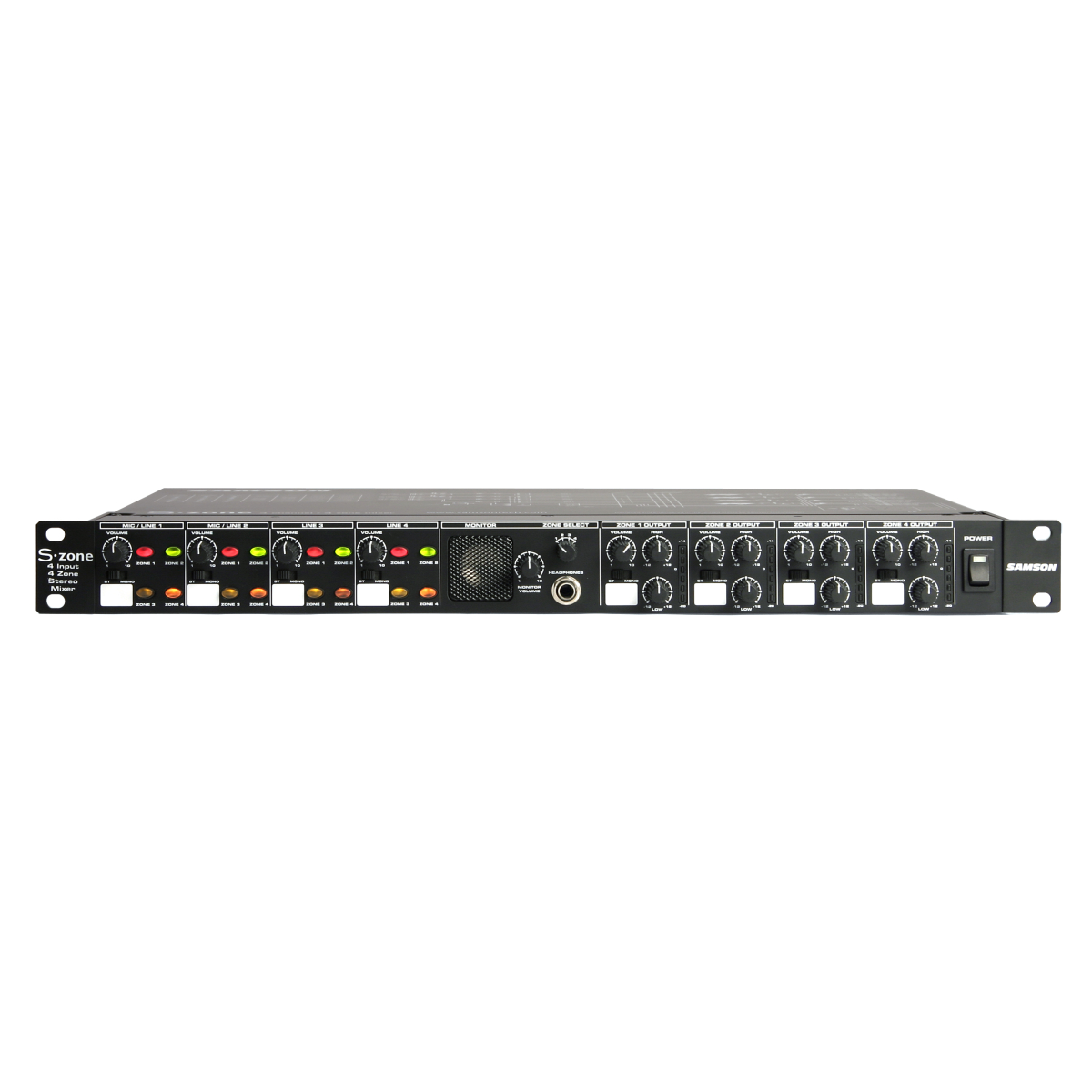

Le Samson S-ZONE intègre un haut-parleur de monitoring directement en facade, permettant à l'installateur ou au technicien de vérifier le signal diffusé dans chaque zone sans avoir besoin d'écouter les enceintes déportées. Une sortie casque sur jack 6,35 mm complète ce dispositif pour un contrôle discret dans les environnements où le silence est requis au niveau du rack. La sélection de la zone à monitorer s'effectue simplement depuis le panneau avant, ce qui facilite le diagnostic rapide en cas de problème sur une zone spécifique.

Le contrôle du volume à distance constitue un atout majeur pour les installations où le rack est situé dans un local technique éloigné des zones de diffusion. Cette fonctionnalité permet d'ajuster le niveau sonore d'une zone depuis un potentiomètre déporté, sans intervenir sur l'appareil lui-même. Associé aux vumètres indépendants par zone visibles en facade, le S-ZONE offre une supervision complète de la chaîne audio. La consommation de seulement 5 watts et l'alimentation interne via embase IEC standard garantissent une installation propre, sans bloc d'alimentation externe encombrant.

Pourquoi choisir le Samson S-ZONE pour une installation de sonorisation multi-zones ?

Le choix d'un répartiteur de zone dédié comme le Samson S-ZONE se justifie par sa capacité à centraliser la gestion de quatre espaces sonores distincts dans un seul appareil rack 1U. Contrairement à une table de mixage classique, le S-ZONE est spécifiquement conçu pour la distribution audio par zones avec des fonctionnalités adaptées : assignation matricielle des entrées, ducking automatique, égalisation indépendante et contrôle de volume à distance. Cette spécialisation permet de simplifier l'architecture du système de sonorisation tout en réduisant le nombre d'appareils nécessaires dans la baie technique.

Les performances audio du S-ZONE confirment son positionnement professionnel avec un rapport signal/bruit de 96 dB et une distorsion harmonique totale inférieure à 0,02 %. Les sorties symétriques sur connecteurs Euroblock 9 broches assurent une transmission sans interférence sur de longues distances de câble, ce qui est fréquent en installation fixe. Son châssis tout acier et son alimentation interne garantissent une fiabilité sur le long terme. Energyson s'appuie sur son expertise en sonorisation professionnelle pour accompagner l'intégration de ce type d'équipement dans des projets commerciaux ou institutionnels.

Comment installer et configurer le répartiteur Samson S-ZONE ?

L'installation du Samson S-ZONE commence par son montage en rack 19 pouces standard, où il n'occupe qu'une seule unité de hauteur (44 mm). Les connexions s'effectuent en face arrière via les connecteurs Euroblock : les entrées sur bornier 6 broches et les sorties sur bornier 9 broches. Ce type de connecteur à vis permet un câblage solide et permanent, adapté aux installations fixes. L'alimentation secteur se branche sur l'embase IEC intégrée, avec sélection de tension selon la région (230 V / 50 Hz pour l'Europe). Le fusible temporisé de 160 mA protège l'appareil contre les surtensions.

La configuration des zones s'effectue ensuite depuis le panneau avant. Chaque entrée peut être assignée à une ou plusieurs zones en appuyant sur les boutons d'assignation rétroéclairés. L'égalisation graves et aigus de chaque zone se règle en fonction de l'acoustique de l'espace concerné. La matrice de ducking se paramètre via les commutateurs dédiés selon le schéma de priorité micro souhaité. Le haut-parleur de monitoring intégré permet de vérifier chaque zone sans quitter la baie technique. Energyson conseille de tester chaque zone individuellement avant la mise en service définitive pour garantir une diffusion homogène dans l'ensemble de l'installation.

Notre avis d'expert Energyson sur le S-ZONE

Le Samson S-ZONE se distingue par sa conception fonctionnelle orientée installation fixe. La qualité de fabrication du châssis acier et la fiabilité de l'alimentation interne en font un appareil adapté aux environnements où la disponibilité du système audio est critique. La matrice d'assignation par boutons rétroéclairés offre une lisibilité immédiate de la configuration en cours, ce qui simplifie les interventions de maintenance. Le rapport signal/bruit de 96 dB et la distorsion inférieure à 0,02 % placent cet appareil à un niveau de performance satisfaisant pour la diffusion musicale et les annonces dans des espaces commerciaux de taille moyenne.

Face à des alternatives comme le Monacor PA-4040 ou le Apart ZONE4, le S-ZONE se positionne comme une solution compacte et accessible qui couvre les besoins essentiels de répartition multi-zones sans complexité superflue. La fonction ducking avec sept configurations possibles est un atout concret pour les systèmes de paging en restauration ou en hôtellerie. La possibilité de contrôle du volume à distance ajoute une couche de praticité souvent absente sur les modèles concurrents de cette gamme. Nous recommandons le S-ZONE aux installateurs recherchant un répartiteur de zone fiable et simple à configurer pour des projets comportant jusqu'à quatre espaces de diffusion distincts.

"Le S-ZONE reste une référence fiable pour les installations multi-zones en restauration et hôtellerie, grâce à sa matrice intuitive et son ducking configurable." – Julien, technicien intégrateur, Energyson (sonorisation d'installation)
