Samson
SERVO 120a

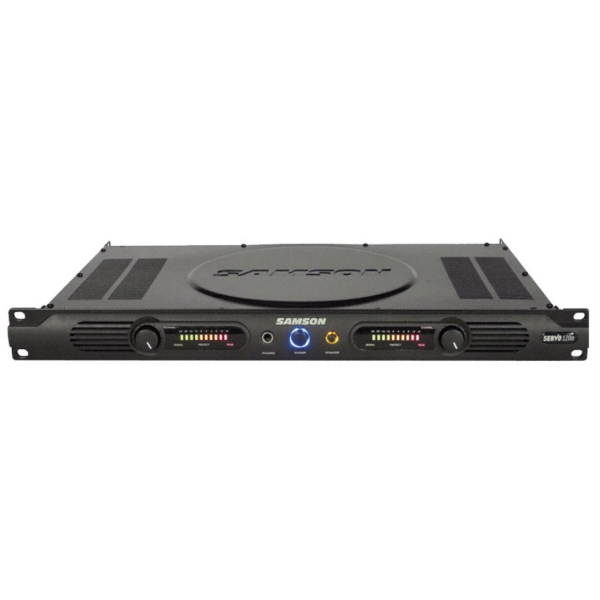

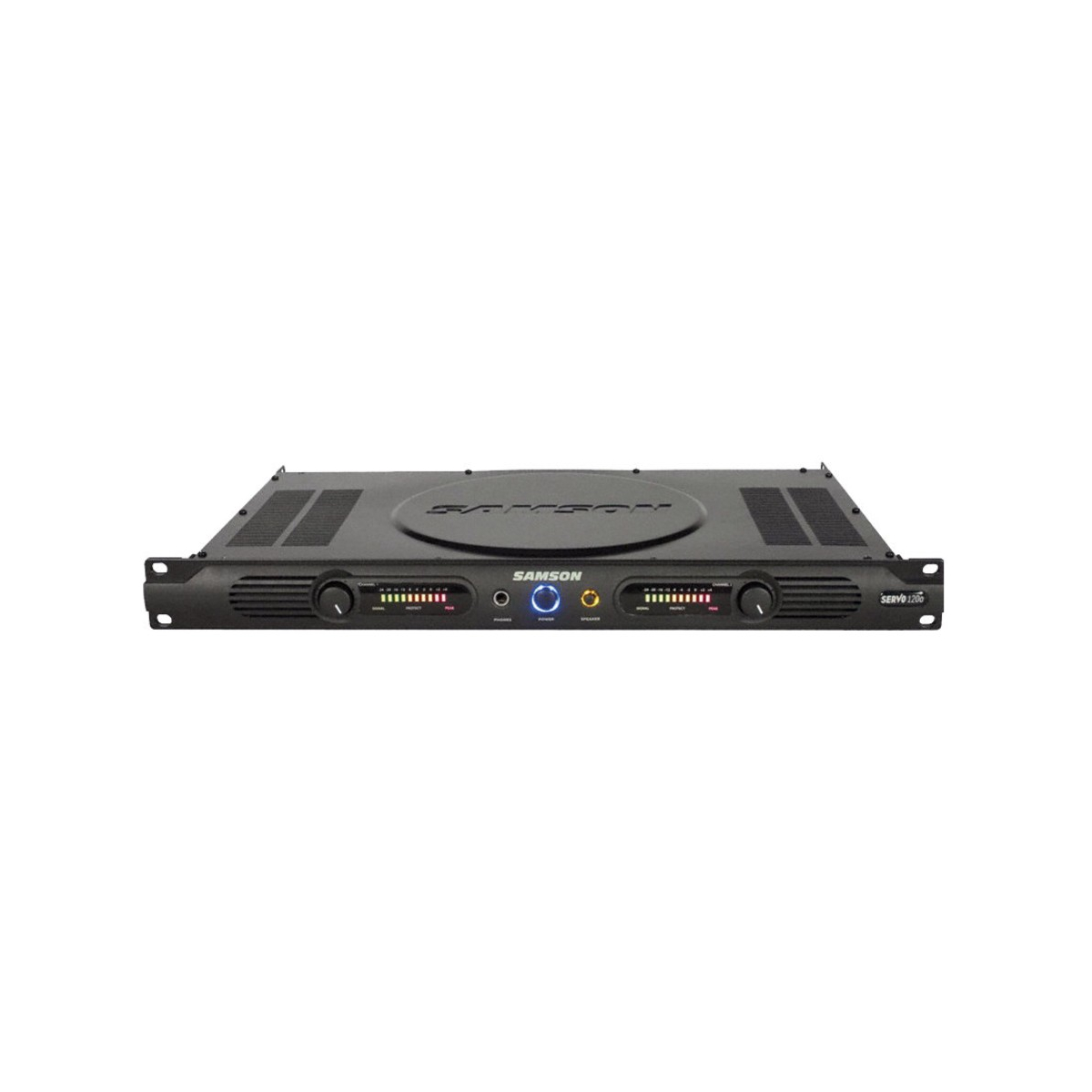

Amplificateur de puissance stéréo Samson SERVO 120a

Caractéristiques Samson SERVO 120a

• Réglage indépendant du volume pour adapter séparément le niveau de chaque canal.
• Mode stéréo ou mono ponté pour répondre à deux configurations d’amplification.
• Indicateurs à leds facilitant la surveillance du signal et du niveau de sortie.
• Témoins de crête permettant d’identifier visuellement un niveau d’entrée élevé.
• Témoins de protection par canal pour suivre directement l’état de fonctionnement.
• Sortie casque avec touche mute pour contrôler le signal depuis la façade.
• Format rack 1U limitant l’espace occupé dans une installation 19 pouces.

Informations techniques Samson SERVO 120a

• Amplification stéréo de classe AB.
• Puissance de 2 x 60 W sous 4 ohms.
• Puissance de 2 x 50 W sous 8 ohms.
• Puissance de 120 W sous 8 ohms en mode mono ponté.
• Entrées symétriques sur jack 6,35 mm.
• Entrées audio sur connecteurs RCA.
• Sorties audio sur jack 6,35 mm.
• Sortie casque sur jack stéréo 6,35 mm.
• Indicateur de niveau de sortie à 10 leds par canal.
• Montage en rack 19 pouces sur une hauteur de 1U.

Les points clés du SERVO 120a Samson

Amplification stéréo classe AB du Samson SERVO 120a

Le Samson SERVO 120a utilise une amplification de classe AB et fonctionne sur deux canaux. Il délivre 2 x 60 W lorsque l’impédance utilisée est de 4 ohms et 2 x 50 W sous 8 ohms. Ces valeurs permettent de choisir une configuration adaptée à l’impédance du système audio raccordé. Le réglage de volume disponible sur chaque canal facilite l’équilibrage des niveaux gauche et droit sans imposer une commande commune. Cette gestion indépendante convient notamment lorsqu’une différence de niveau doit être corrigée entre les deux voies. L’expertise Energyson permet de vérifier la cohérence entre puissance, impédance, connectique et conditions d’utilisation.

Les témoins de signal et de crête sont présents séparément sur chaque canal. Le témoin de signal indique visuellement la présence d’un signal d’entrée, tandis que le témoin de crête aide à repérer un niveau élevé. Cette lecture directe complète l’indicateur de niveau de sortie composé de 10 leds par canal. L’utilisateur peut ainsi surveiller simultanément l’entrée et la sortie de l’amplificateur stéréo Samson. Cette organisation facilite les réglages et l’identification d’une différence entre les deux voies. Pour une utilisation régulière, Energyson recommande de contrôler ces indications et de respecter les puissances et impédances annoncées.

Le fonctionnement stéréo conserve deux canaux réglables individuellement, avec une puissance annoncée selon l’impédance raccordée. Cette architecture permet d’utiliser les deux voies dans une installation audio disposant de connexions compatibles sur jack 6,35 mm ou RCA. Le SERVO 120a ne fournit pas d’informations supplémentaires concernant la réponse en fréquence, la distorsion ou le rapport signal sur bruit dans les éléments disponibles. L’évaluation doit donc reposer sur les caractéristiques documentées : classe AB, puissances, impédances, connectique et dispositifs de contrôle. Energyson peut accompagner la vérification de ces critères avant l’intégration dans un système professionnel ou fixe.

Pourquoi utiliser le mode mono ponté du Samson SERVO 120a ?

Le mode mono ponté du Samson SERVO 120a réunit le fonctionnement de l’amplificateur autour d’un canal mono délivrant 120 W sous 8 ohms. Cette configuration répond à un besoin différent du mode stéréo, limité à 2 x 60 W sous 4 ohms ou 2 x 50 W sous 8 ohms. Elle permet d’employer la puissance annoncée sur une seule charge compatible plutôt que sur deux canaux distincts. L’impédance de 8 ohms constitue une donnée essentielle et doit être respectée. La procédure de câblage précise n’étant pas fournie, Energyson recommande de suivre la documentation du fabricant avant toute mise en mode ponté.

Le passage du fonctionnement stéréo au mode mono ponté doit être décidé selon la configuration recherchée. En stéréo, les deux canaux disposent de leurs propres réglages de volume, témoins de signal, témoins de crête, témoins de protection et indicateurs de niveau. En mono ponté, l’objectif est d’obtenir les 120 W annoncés sous 8 ohms sur une seule voie. Cette possibilité apporte une flexibilité d’utilisation sans modifier le format rack 1U de l’appareil. Pour éviter une erreur d’impédance ou de branchement, l’expertise Energyson consiste à vérifier la compatibilité de la charge, des câbles et du mode choisi.

Le mode ponté ne doit pas être interprété comme une augmentation disponible dans toutes les situations. La valeur de 120 W est spécifiquement annoncée sous 8 ohms et ne peut pas être transposée à une autre impédance sans information complémentaire du fabricant. Les connecteurs à utiliser et l’affectation exacte des sorties doivent également être confirmés dans le manuel du Samson SERVO 120a. Cette précaution permet de conserver une installation cohérente et de tenir compte des témoins de protection présents sur chaque canal. Energyson conseille ce mode aux utilisateurs ayant identifié un besoin mono précis et une charge compatible de 8 ohms.

Comment connecter le Samson SERVO 120a à une installation audio ?

Le Samson SERVO 120a propose deux types d’entrées audio : des entrées symétriques sur jack 6,35 mm et des entrées RCA. Une source équipée de sorties compatibles peut donc être raccordée en choisissant le format de connexion correspondant. Les sorties de l’amplificateur utilisent également des connecteurs jack 6,35 mm. Les niveaux d’entrée, le câblage détaillé et l’affectation des connecteurs ne sont pas précisés dans les informations disponibles. Avant la mise en service, Energyson recommande de vérifier la nature des sorties de la source, le type de câble utilisé et la correspondance entre les canaux gauche et droit.

Les entrées symétriques sur jack 6,35 mm constituent une solution adaptée lorsqu’une source possède le même type de sortie. Les entrées RCA permettent de raccorder une source utilisant cette connectique. Le choix dépend donc directement des connecteurs disponibles sur les autres éléments du système audio. Le SERVO 120a ne mentionne pas d’entrée numérique, de connexion réseau ou de traitement intégré dans les données fournies. Son intégration repose sur une liaison audio analogique et sur des câbles compatibles. L’expertise Energyson aide à identifier les adaptateurs nécessaires sans modifier les caractéristiques électriques ni supposer une compatibilité non documentée.

Une sortie casque stéréo sur jack 6,35 mm est accessible avec une touche mute. Cette combinaison facilite le contrôle depuis l’amplificateur et permet de couper le signal au moyen de la commande prévue. Le routage exact du casque et l’action détaillée de la touche mute ne sont pas précisés dans les informations disponibles ; leur fonctionnement doit donc être confirmé dans le manuel. Les indicateurs de signal, de crête et de niveau à 10 leds aident ensuite à suivre le comportement de chaque canal. Energyson conseille d’effectuer les premiers réglages à niveau modéré avant d’ajuster progressivement le volume.

Contrôle visuel et intégration rack de l’amplificateur Samson SERVO 120a

Le Samson SERVO 120a regroupe plusieurs indicateurs destinés à suivre son fonctionnement. Chaque canal possède des leds de contrôle du signal d’entrée et de la crête, ainsi qu’un témoin de protection. Un indicateur de niveau de sortie à 10 leds est également présent pour chaque voie. Cette disposition permet de contrôler visuellement les deux canaux sans utiliser un appareil de mesure externe pour la simple lecture des niveaux affichés. Les indicateurs ne remplacent toutefois pas le respect des puissances et des impédances annoncées. Energyson recommande de surveiller particulièrement les témoins de crête et de protection pendant les réglages.

Le format rack 19 pouces sur une hauteur de 1U facilite l’intégration du SERVO 120a dans un équipement compatible. Une seule unité de hauteur est nécessaire, ce qui limite l’espace vertical occupé. La profondeur, le poids et les exigences de ventilation ne sont pas indiqués dans les informations fournies. Ces données doivent être vérifiées avant de choisir le rack, les fixations et l’emplacement définitif. Le montage doit également préserver l’accès aux réglages de volume, à la sortie casque, à la touche mute et aux indicateurs de façade. Energyson peut contrôler ces contraintes lors de la préparation d’une installation en rack.

La présence d’un témoin de protection par canal permet d’identifier visuellement l’état correspondant, sans que le type précis de protection soit détaillé. Il convient donc de ne pas attribuer à l’appareil des mécanismes qui ne figurent pas dans sa fiche technique. En cas d’allumage du témoin, l’utilisateur doit vérifier la configuration, l’impédance, les connexions et les niveaux avant de poursuivre l’utilisation. Les conditions de garantie, les normes applicables et la procédure de diagnostic ne sont pas précisées ici. Le service après-vente Energyson peut orienter le contrôle à partir des symptômes, des branchements et des indications affichées.

Notre avis d’expert Energyson sur SERVO 120a

Le Samson SERVO 120a présente une organisation claire pour une amplification analogique en rack : deux canaux réglables, une architecture de classe AB, plusieurs formats d’entrée et une lecture détaillée des niveaux. Les indicateurs de signal, de crête, de protection et de sortie facilitent le diagnostic visuel pendant les réglages. La sortie casque avec touche mute apporte un contrôle supplémentaire depuis l’appareil. Les puissances restent précisément encadrées par l’impédance : 2 x 60 W sous 4 ohms, 2 x 50 W sous 8 ohms et 120 W en mode ponté sous 8 ohms.

Face à un amplificateur concurrent du même segment, la comparaison fiable doit porter sur les données réellement documentées : puissance par impédance, mode ponté, connectique, hauteur en rack et indicateurs disponibles. Le SERVO 120a réunit ici des entrées symétriques sur jack 6,35 mm, des entrées RCA, une sortie casque et un affichage à 10 leds par canal. Les données de poids, de profondeur, de distorsion et de réponse en fréquence n’étant pas fournies, elles ne peuvent pas être comparées. Ce modèle convient aux utilisateurs recherchant une amplification stéréo compacte en rack ou une configuration mono pontée sous 8 ohms.

"Le SERVO 120a convient aux installations en rack recherchant deux canaux réglables, un suivi visuel précis et une option mono pontée sous 8 ohms." – Julien, conseiller, Energyson (amplification audio)
