Showtec
Single DP-1

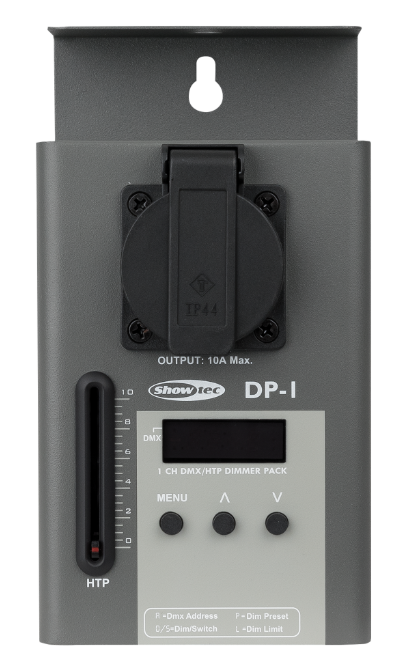

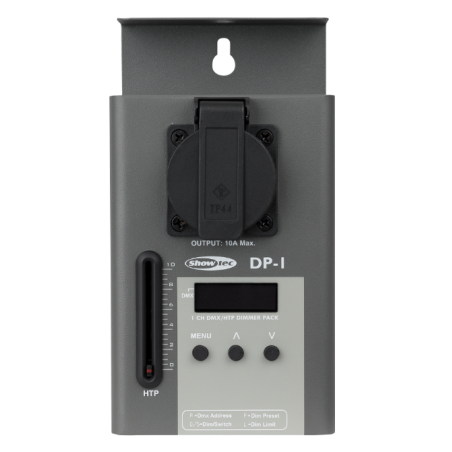

Bloc de puissance DMX Showtec Single DP-1

Caractéristiques Showtec Single DP-1

• Bloc de puissance compact à 1 canal pour graduer ou commuter un seul circuit d'éclairage
• Double fonction variateur et interrupteur adaptée à différents types de charges
• Pilotage par protocole DMX-512 depuis une console, un contrôleur ou un logiciel d'éclairage
• Contrôle manuel direct grâce au fader de 50 mm pour un réglage d'intensité sans console
• Preset de variation d'intensité pour retrouver rapidement un niveau lumineux défini
• Limite de variation d'intensité pour plafonner la puissance envoyée au projecteur
• Entrée et sortie DMX en XLR 3 broches pour chaîner facilement d'autres appareils
• Sortie sur prise Schuko pour un raccordement direct des projecteurs
• Montage au mur ou sur structure pour une intégration propre en installation fixe ou mobile
• Boîtier métal robuste de couleur gris
• Câble d'alimentation fixe pour une mise en service immédiate

Informations techniques Showtec Single DP-1

• Type : bloc de puissance DMX, switchpack avec variateur d'intensité
• Nombre de canaux DMX : 1
• Mode de contrôle : DMX, manuel
• Curseur de gradation : 50 mm
• Alimentation : 240 V courant alternatif, 50/60 Hz
• Consommation électrique : 2300 W
• Courant de sortie par canal : 10 A
• Charge capacitive : 10 A
• Charge inductive : 3 A
• Connecteur d'alimentation en entrée : fiche Schuko
• Connecteur d'alimentation en sortie : prise Schuko, type F
• Connecteur DMX d'entrée : XLR 3 broches
• Connecteur DMX de sortie : XLR 3 broches
• Longueur : 100 mm
• Largeur : 80 mm
• Hauteur : 195 mm
• Poids : 1,4 kg
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : gris
• Température ambiante maximale : 40 °C
• Température ambiante minimale : -5 °C
• Câble inclus : câble d'alimentation fixe

Les points clés du Single DP-1 Showtec

Gradation et commutation DMX avec le bloc de puissance Showtec Single DP-1

Le Showtec Single DP-1 est un bloc de puissance DMX à un seul canal qui réunit deux fonctions essentielles en éclairage scénique : la gradation et la commutation. En mode variateur, il fait varier progressivement l'intensité lumineuse d'un projecteur raccordé sur sa sortie Schuko. En mode interrupteur, il se contente d'allumer ou d'éteindre le circuit, ce qui convient aux appareils qui ne supportent pas la variation de tension. Cette polyvalence permet d'utiliser un même switchpack pour des usages variés, du projecteur traditionnel à l'appareil qui nécessite simplement une mise sous tension pilotée depuis une console DMX.

Le format monocanal répond à un besoin précis : contrôler individuellement une source lumineuse sans mobiliser un bloc de puissance multicanal. Sur une petite scène, dans un bar, une salle de répétition ou un décor, ce gradateur DMX se place au plus près de l'appareil à piloter. Le câblage secteur reste ainsi court et lisible, tandis que la ligne DMX transite par les connecteurs XLR 3 broches d'entrée et de sortie. L'utilisateur peut donc ajouter un circuit gradué à une installation existante sans modifier l'architecture complète de son réseau d'éclairage.

Avec une consommation maximale de 2300 W et un courant de sortie de 10 A, le Single DP-1 offre une capacité adaptée à de nombreux projecteurs scéniques. Les fonctions de preset et de limite de variation d'intensité complètent la gradation en offrant un contrôle plus fin de la lumière. Chez Energyson, nos techniciens éclairage conseillent ce type de bloc de puissance pour les installations qui demandent un pilotage ciblé et fiable, en s'appuyant sur une marque reconnue dans le domaine de l'éclairage professionnel et sur un accompagnement SAV dédié.

Comment piloter le Showtec Single DP-1 en DMX ou en mode manuel ?

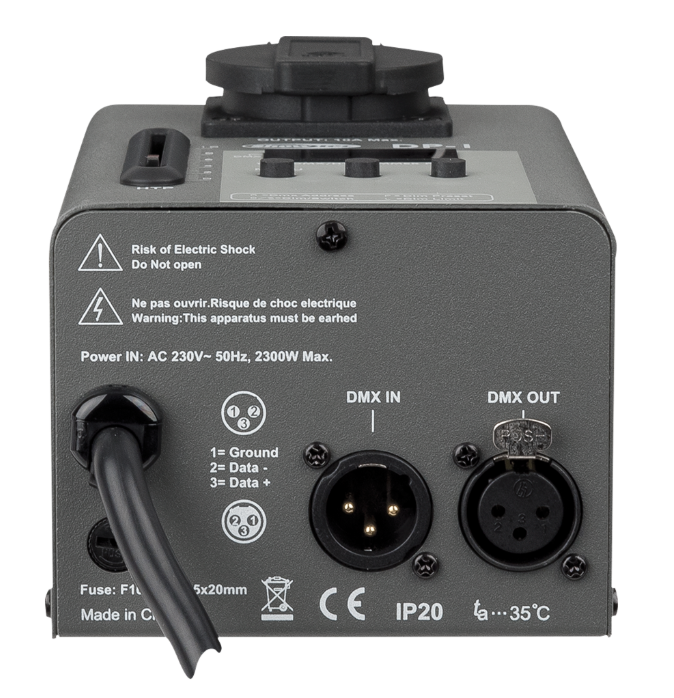

Le Showtec Single DP-1 propose deux modes de contrôle : le pilotage DMX et le réglage manuel. En DMX-512, le bloc de puissance reçoit les ordres d'une console lumière, d'un contrôleur ou d'une interface logicielle via son entrée XLR 3 broches. Le signal est ensuite renvoyé vers la sortie XLR 3 broches pour alimenter les appareils suivants de la chaîne DMX. Cette architecture en guirlande facilite l'intégration du gradateur dans un réseau existant, avec des projecteurs, des effets ou d'autres switchpacks répartis sur la même ligne de commande.

En mode manuel, le fader de 50 mm permet de régler directement l'intensité lumineuse, sans aucun contrôleur externe. Cette solution est pratique pour une installation fixe où l'éclairage reste stable, pour un réglage rapide pendant une répétition ou pour un usage par une personne non spécialiste. Le preset de variation d'intensité mémorise un niveau de référence, tandis que la limite de variation d'intensité définit un plafond de puissance. L'utilisateur garde ainsi la maîtrise de la luminosité, quel que soit le mode de commande retenu.

Cette double approche, DMX et manuelle, fait du Single DP-1 un variateur d'intensité accessible aux techniciens comme aux exploitants de lieux. Un régisseur l'intégrera dans un plan de feux complet, alors qu'un gérant de salle pourra l'utiliser sans console. Les conseillers Energyson accompagnent chaque client dans le choix du mode de pilotage le plus adapté, l'adressage du réseau DMX et le dimensionnement des câbles XLR, afin d'assurer une installation cohérente, conforme aux bonnes pratiques de l'éclairage scénique.

Pourquoi respecter les limites de charge du bloc de puissance Showtec Single DP-1 ?

Le bloc de puissance Showtec Single DP-1 indique deux valeurs de charge distinctes : 10 A en charge capacitive et 3 A en charge inductive. Cette différence s'explique par le comportement électrique des appareils raccordés. Une charge inductive, comme un transformateur ou certains moteurs, génère des contraintes plus importantes sur l'électronique de gradation. Le courant admissible est donc réduit pour protéger le variateur et garantir sa longévité. Connaître la nature de la charge connectée est indispensable avant toute mise en service du switchpack.

Respecter ces limites permet d'éviter les échauffements, les dysfonctionnements de gradation et l'usure prématurée des composants. Avec une consommation maximale de 2300 W sous 240 V, le Single DP-1 offre une marge confortable pour un projecteur ou un petit groupe d'appareils, à condition de rester dans la plage de courant indiquée. Pour les appareils qui ne supportent pas la variation, la fonction interrupteur constitue une alternative pratique : le bloc commute simplement l'alimentation, sans faire varier la tension, ce qui limite les risques pour l'électronique embarquée.

La fonction de limite de variation d'intensité participe également à cette maîtrise de la charge, en plafonnant le niveau maximal envoyé au projecteur. Les techniciens Energyson recommandent de calculer systématiquement la puissance totale raccordée et de vérifier la nature des charges avant installation. Cette démarche, issue de notre expérience terrain en sonorisation et éclairage, garantit un fonctionnement stable du gradateur DMX, une meilleure durée de vie du matériel et une utilisation en toute sécurité sur scène comme en installation fixe.

Installation et sécurité du bloc de puissance Showtec Single DP-1 en intérieur

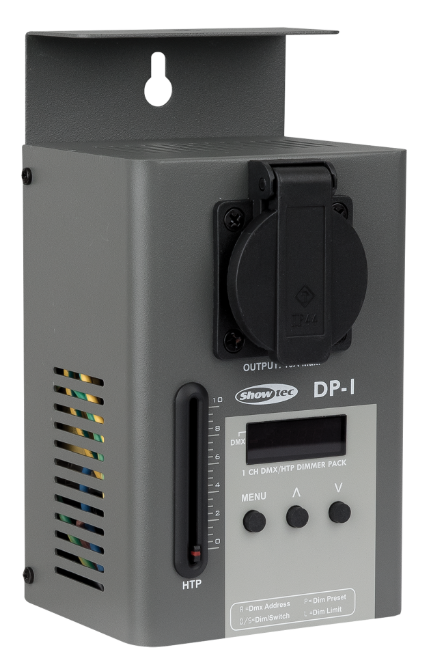

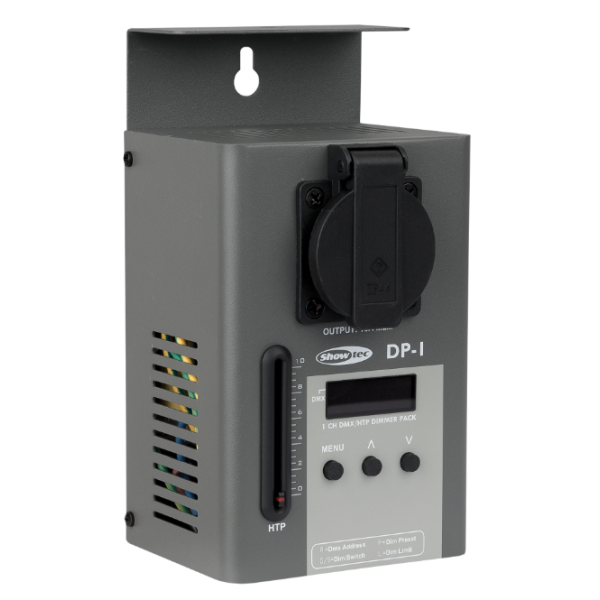

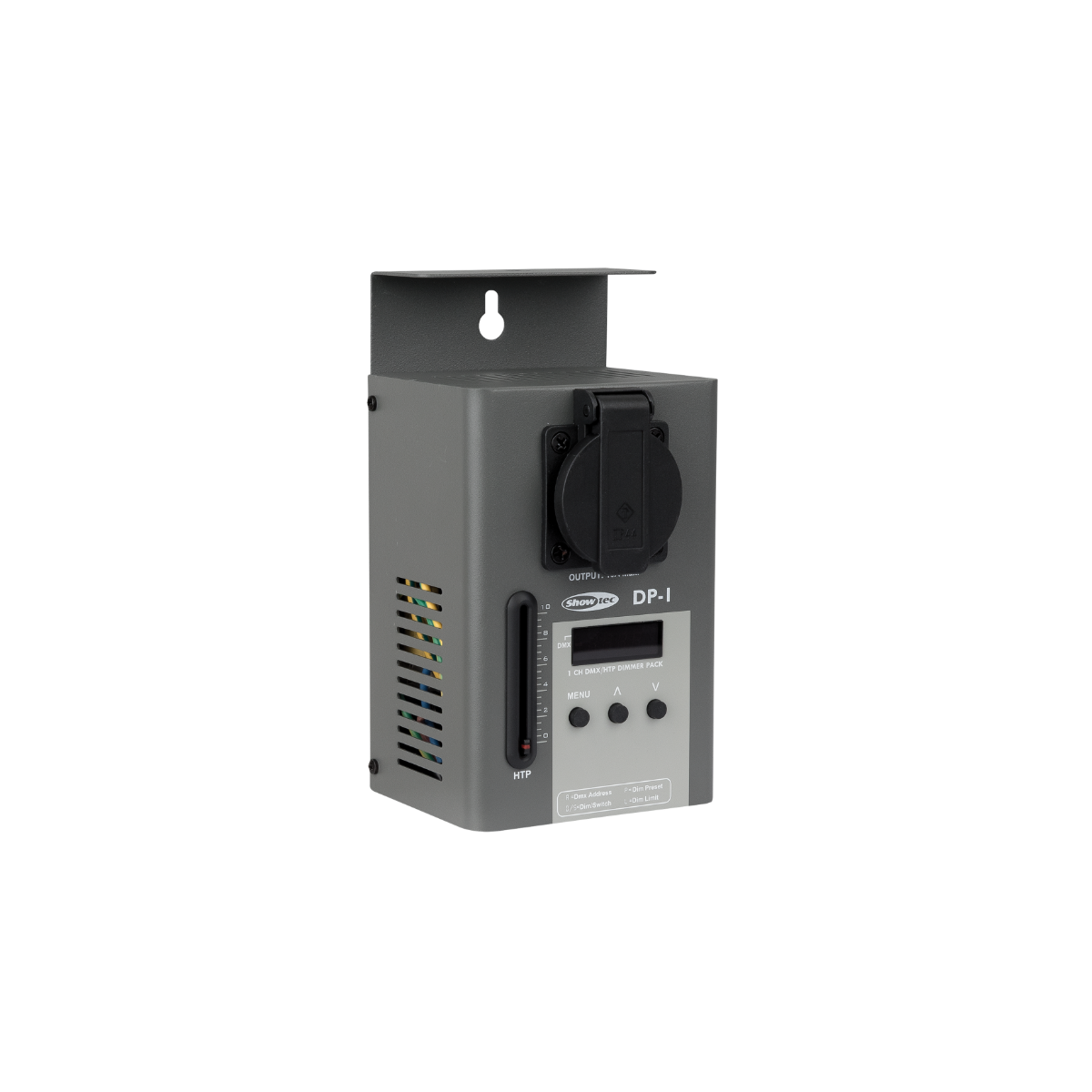

Le Showtec Single DP-1 se distingue par un format compact de 100 x 80 x 195 mm pour un poids de 1,4 kg. Son boîtier métal gris assure une bonne résistance aux manipulations répétées, que ce soit en tournée ou en installation permanente. Le bloc de puissance se monte au mur ou sur structure, ce qui permet de le positionner près du projecteur piloté. Le câble d'alimentation fixe équipé d'une fiche Schuko simplifie le raccordement au secteur, tandis que la sortie sur prise Schuko type F accueille directement l'appareil d'éclairage.

Classé IP20, ce gradateur DMX est destiné à une utilisation en intérieur uniquement. Il doit être protégé de l'humidité, des projections et des poussières importantes. La plage de température ambiante de fonctionnement s'étend de -5 °C à 40 °C, ce qui couvre la plupart des salles de spectacle, bars, lieux de culte, salles polyvalentes ou espaces événementiels couverts. Une ventilation correcte autour du boîtier reste conseillée, notamment lorsque le switchpack est installé dans un espace confiné ou à proximité de projecteurs qui dégagent de la chaleur.

Le respect de ces conditions d'installation garantit la fiabilité du bloc de puissance sur la durée. Pour une fixation sur structure, l'usage d'accessoires adaptés comme un collier ou un crochet et d'une élingue de sécurité est recommandé. Les équipes Energyson, spécialistes de l'éclairage scénique, conseillent les installateurs et les exploitants sur la mise en œuvre conforme du matériel, le choix des accessoires de fixation et le câblage DMX, avec un service après-vente à l'écoute pour accompagner chaque projet dans le temps.

Notre avis d'expert Energyson sur Single DP-1

Le Showtec Single DP-1 répond à un besoin que l'on rencontre souvent en atelier comme sur le terrain : graduer ou commuter un seul circuit sans déployer un bloc multicanal. Son boîtier métal inspire confiance, le fader de 50 mm offre une course suffisante pour un réglage précis, et la présence d'une entrée et d'une sortie DMX en XLR 3 broches facilite l'intégration dans une chaîne existante. Le preset et la limite de variation d'intensité sont des fonctions appréciables pour sécuriser un niveau lumineux dans une installation exploitée par du personnel non technicien.

Face aux blocs de puissance multicanaux au format rack, le Single DP-1 offre moins de circuits mais gagne en souplesse de placement, grâce à son montage mural ou sur structure au plus près du projecteur. La limite de 3 A en charge inductive impose de bien identifier les appareils raccordés, et l'indice IP20 le réserve à un usage intérieur. Nous le recommandons aux installateurs de petites salles, aux exploitants de bars ou lieux de culte et aux techniciens qui souhaitent ajouter un circuit gradué ponctuel à un plan de feux existant.

"Le Single DP-1 est idéal pour isoler un circuit gradué au plus près du projecteur, à condition de bien vérifier la nature de la charge avant raccordement." – Julien, technicien éclairage, Energyson (éclairage scénique et pilotage DMX)
