Système complet SHURE SLXD14E 85M J53

Caractéristiques SHURE SLXD14E 85M J53

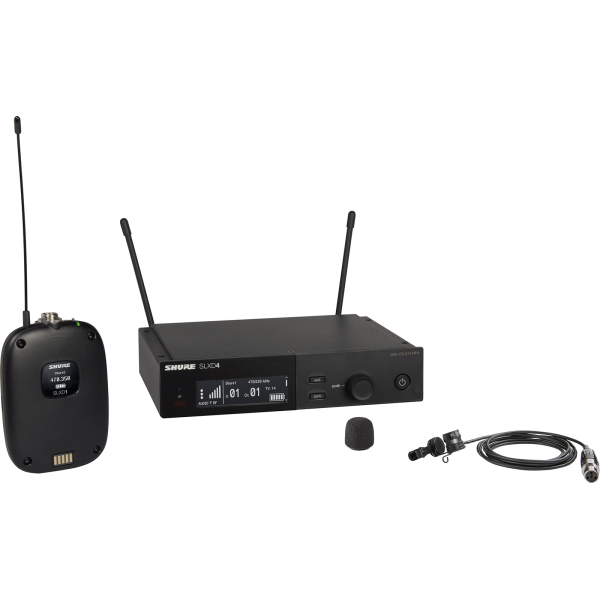

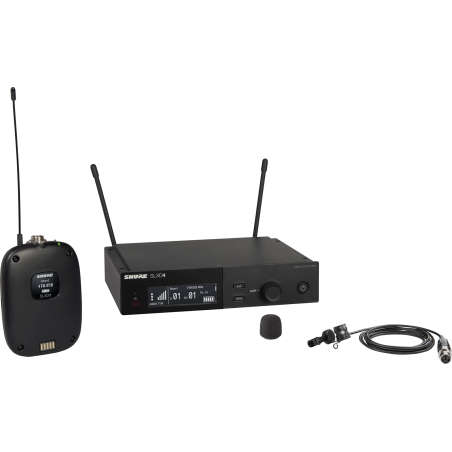

Le système complet SHURE SLXD14E 85M J53 associe un récepteur SLXD4E, un émetteur ceinture SLXD1 et un micro cravate cardioïde WL185M pour les usages voix. Cette configuration vise les conférences, le théâtre, les lieux de culte et les scènes où la discrétion du micro cravate et la stabilité HF simplifient l’exploitation. La série SLX-D met l’accent sur une configuration guidée, la synchronisation infrarouge et un scanner de fréquences pour faciliter la mise en route sur site.

En pratique, la transmission sans fil numérique Shure apporte une restitution détaillée grâce à la conversion 24 bits / 48 kHz et à une réponse en fréquence uniforme annoncée de 20 Hz à 20 kHz. Le résultat attendu est une intelligibilité stable pour la voix, avec un signal précis et dynamique. Le micro cravate WL185M, de directivité cardioïde, aide à privilégier la source parlée et à mieux gérer les bruits ambiants selon le placement sur vêtement.

Pour l’intégration, le récepteur SLXD4E propose des sorties XLR et jack 6,35 mm afin de s’adapter à une console de mixage, une interface audio ou un système de sonorisation. Le port Ethernet RJ45 sert au scan de groupe, à la configuration de plusieurs récepteurs, aux mises à jour de firmware et au pilotage via automate externe. La compatibilité annoncée avec la gamme d’accessoires et d’antennes Shure facilite l’évolution d’un parc, du rack 19 pouces aux antennes amovibles.

Informations techniques SHURE SLXD14E 85M J53

• Bande J53 : 562 à 606 MHz
• Transmission : numérique
• Conversion A/N et N/A : 24 bits / 48 kHz
• Réponse en fréquence système : 20 Hz à 20 kHz
• Plage dynamique : supérieure à 120 dB
• Latence : 3,20 ms
• Bande passante RF : 44 MHz
• 32 fréquences compatibles par bande
• 12 fréquences par canal TV 8 MHz
• Portée indicative : 100 m
• Scanner de fréquences : oui
• Synchronisation émetteur : infrarouge
• Émetteur SLXD1 : 10 mW
• Émetteur SLXD1 : connecteur TA4M
• Émetteur SLXD1 : impédance d’entrée micro 1 MΩ
• Émetteur SLXD1 : impédance d’entrée ligne 2,5 kΩ
• Alimentation : externe, 2 piles AA
• Autonomie : 8 heures max.
• Accu SB903 : option
• Récepteur SLXD4E : écran OLED
• Récepteur SLXD4E : sorties XLR micro/ligne
• Récepteur SLXD4E : jack 6,35 mm instrument
• Récepteur SLXD4E : port RJ45
• Récepteur SLXD4E : ports BNC x2
• Rack : kit 19 pouces 1U inclus
• Dimensions récepteur : 197 x 152 x 42 mm
• Poids récepteur : 816 g
• Dimensions émetteur : 176 x 37,1 mm
• Poids émetteur : 142 g
• Micro WL185M : cardioïde
• Micro WL185M : condensateur électret
• Micro WL185M : 50 Hz à 17 kHz
• Micro WL185M : sensibilité -45,5 dBV
• Micro WL185M : SPL max 130,5 dB
• Micro WL185M : impédance 1800 Ω
• Micro WL185M : alimentation 5 V DC
• Accessoires : pince micro, bonnette, trousse
• Accessoire : pince cravate incluse
• Couleur : noir

Les points clés du SLXD14E 85M J53 SHURE

Transmission sans fil numérique SHURE SLX-D pour la voix

Le SHURE SLXD14E 85M J53 s’appuie sur la série SLX-D et sa transmission sans fil numérique, conçue pour sécuriser la prise de parole en environnement professionnel. Dans une salle de conférence, une salle de spectacle ou un lieu de culte, la stabilité HF et la cohérence audio deviennent décisives quand plusieurs intervenants se succèdent. Le système annonce une conversion 24 bits / 48 kHz et une réponse en fréquence de 20 Hz à 20 kHz, afin de conserver les détails utiles à l’intelligibilité.

Cette architecture simplifie aussi l’intégration dans une chaîne audio existante, qu’il s’agisse d’une console de mixage, d’un ampli ou d’un système de diffusion. Le format “système complet cravate” regroupe un récepteur, un émetteur ceinture et un micro WL185M cardioïde, pratique pour équiper rapidement un conférencier ou un comédien. L’usage d’accessoires Shure compatibles, dont les antennes, aide à adapter la couverture RF et le montage en rack.

La fiabilité se traduit par des outils de mise en œuvre tels que le scanner de fréquences et la synchronisation infrarouge. Sur un plateau où le temps compte, ces fonctions réduisent les manipulations et limitent les erreurs de configuration. Pour un déploiement serein, l’approche reste cohérente avec les pratiques pro, et l’accompagnement Energyson s’appuie sur des méthodes éprouvées de réglage, de câblage et de contrôle RF.

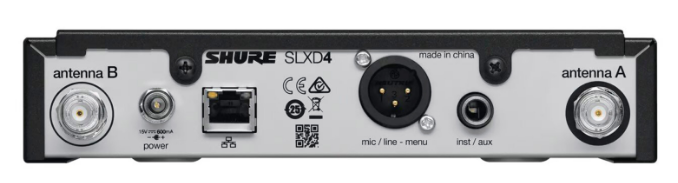

Récepteur SHURE SLXD4E : connectique audio et réseau

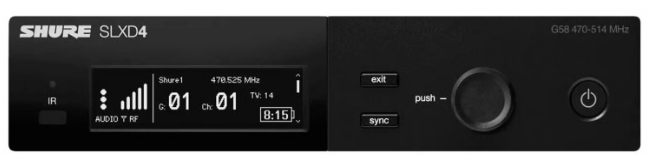

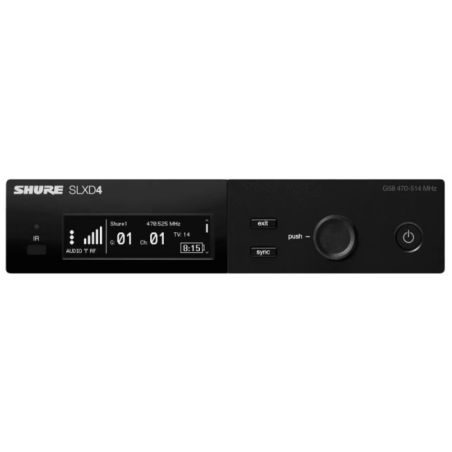

Le récepteur simple SHURE SLXD4E, fourni dans la configuration du SLXD14E 85M J53, vise une exploitation claire sur le terrain. Son écran OLED facilite la lecture des informations essentielles lors des balances. Côté audio, la présence d’une sortie XLR au niveau micro/ligne et d’une sortie jack 6,35 mm au niveau instrument permet d’alimenter différents équipements, depuis une console de façade jusqu’à une installation fixe. Cette polyvalence évite des adaptateurs inutiles et sécurise le câblage.

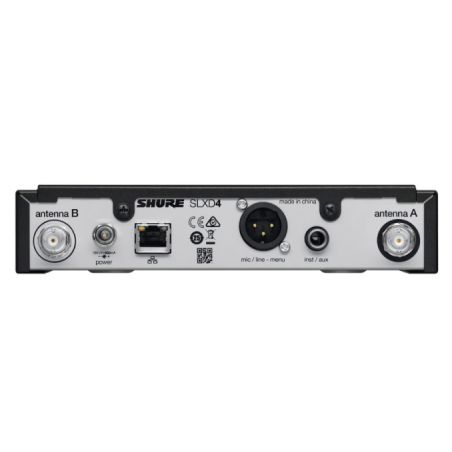

Le port Ethernet RJ45 apporte une dimension “installation” : scan de groupe, configuration de plusieurs récepteurs et mises à jour de firmware. Dans un rack 19 pouces, ces fonctions aident à garder des réglages homogènes entre canaux et à gagner du temps lors de changements d’événement. Les ports BNC x2 pour antennes amovibles permettent d’adapter la réception à la topologie du lieu, notamment lorsque l’on déporte des antennes ou que l’on travaille avec des accessoires Shure existants.

Le kit de montage en rack est inclus avec le récepteur simple, ce qui facilite une intégration propre en 1U. Les dimensions annoncées de 197 x 152 x 42 mm et le poids de 816 g participent à la planification du rack et du transport. Cette cohérence matérielle, associée aux fonctions réseau, répond aux attentes des exploitants et des techniciens qui cherchent un système sans fil numérique stable, documenté et maintenable dans le temps.

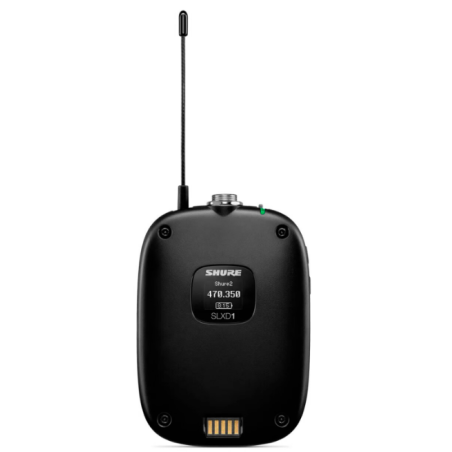

Émetteur ceinture SHURE SLXD1 : autonomie et contrôle

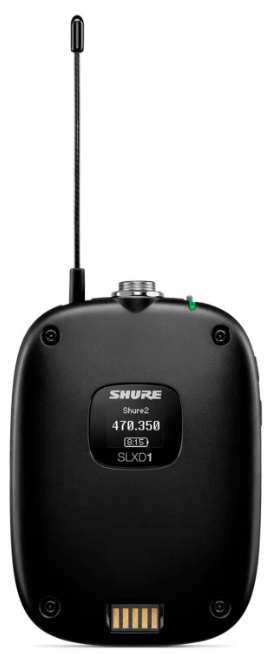

L’émetteur pocket SHURE SLXD1, livré avec le système SLXD14E 85M J53, est destiné aux usages micro cravate et aux situations où l’on souhaite conserver les mains libres. Son écran LCD sert au suivi des paramètres et à l’exploitation en conditions réelles, notamment lors des changements rapides en coulisses. La synchronisation par infrarouge avec le récepteur fluidifie l’appairage et limite les erreurs de fréquence, un point important quand plusieurs systèmes sont actifs sur un même événement.

Sur le plan de l’alimentation, l’émetteur fonctionne avec 2 piles AA de type LR6 et annonce jusqu’à 8 heures d’autonomie. Il peut également être alimenté par une batterie lithium-ion rechargeable Shure SB903 en option, afin de réduire le coût d’usage sur un parc intensif. Les chargeurs mentionnés, SBC10-203-E en simple emplacement ou le dock deux emplacements SBC203-E, s’intègrent dans des routines de préparation avant prestation.

Le SLXD1 indique une puissance d’émission de 10 mW et une entrée via connecteur TA4M, avec des impédances d’entrée annoncées de 1 MΩ en micro et 2,5 kΩ en ligne. Ces éléments facilitent le choix d’accessoires compatibles et la sécurisation du niveau d’entrée. Dans l’approche Energyson, ces paramètres sont vérifiés lors de l’installation pour préserver une dynamique cohérente et une exploitation stable sur la durée.

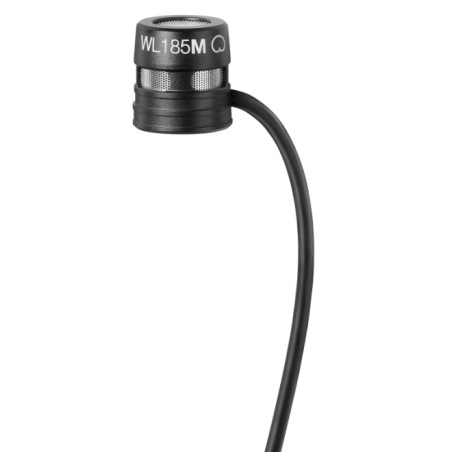

Micro cravate cardioïde SHURE WL185M : intelligibilité en contexte

Le micro cravate SHURE WL185M fourni dans ce système complet est conçu pour la voix, avec une directivité cardioïde et une capsule statique de type condensateur électret. Ce choix favorise la captation d’un intervenant tout en réduisant une partie des sons hors axe, selon le placement sur le vêtement et l’acoustique du lieu. En conférence, théâtre ou prise de parole en lieu de culte, cette directivité aide à conserver une diction nette et un niveau constant.

Les données annoncées pour le WL185M incluent une réponse en fréquence de 50 Hz à 17 kHz, une sensibilité de -45,5 dBV/Pa et un niveau SPL maximal de 130,5 dB SPL. Ces repères guident le réglage du gain sur la console et la gestion des risques de saturation lors de passages dynamiques. L’impédance de sortie indiquée à 1800 Ω et l’alimentation 5 V DC s’inscrivent dans une intégration cohérente avec l’émetteur ceinture et le câblage associé.

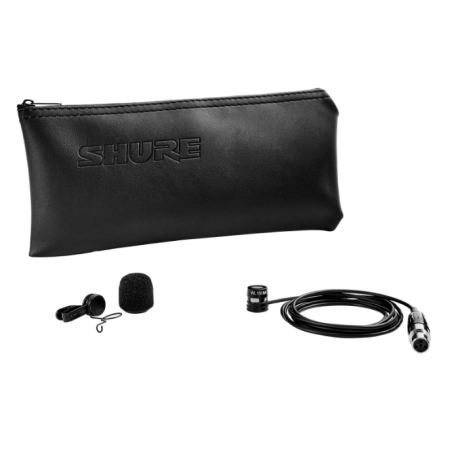

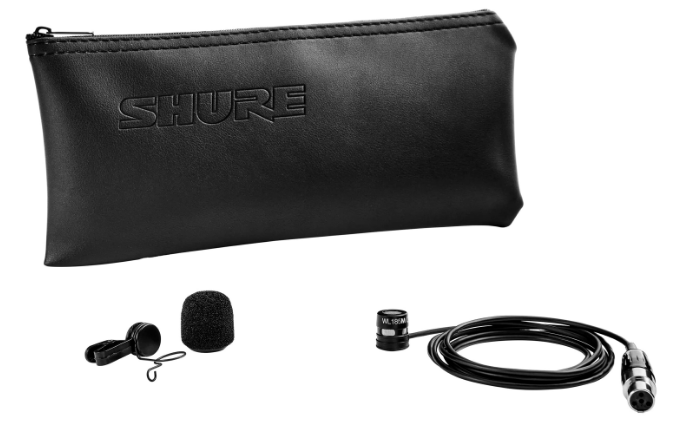

Le pack d’accessoires inclus, avec pince micro, bonnette et trousse, facilite la mise en place et la maintenance au quotidien. Pour un exploitant, la bonnette apporte une aide contre les plosives et les frottements d’air, tandis que la pince sécurise le positionnement. Energyson recommande de tester plusieurs placements (revers, col, centre) et de valider le résultat au casque afin d’optimiser l’intelligibilité sans excès d’égalisation.

Pourquoi choisir la bande J53 562-606 MHz pour ce système SHURE ?

Le SHURE SLXD14E 85M J53 est annoncé pour la bande de fréquences J53, de 562 à 606 MHz. Le choix d’une bande précise sert d’abord à organiser l’exploitation HF dans un lieu ou une région, en tenant compte du plan de fréquences et de la cohabitation avec d’autres systèmes sans fil. Dans un parc de micros, cette cohérence de bande facilite la coordination et l’usage des fonctions de scanner de fréquences et de compatibilités annoncées par bande.

La série SLX-D indique une bande passante RF de 44 MHz, avec jusqu’à 32 fréquences compatibles par bande et 12 fréquences compatibles par canal TV de 8 MHz. Ces repères aident à dimensionner une configuration multi-systèmes pour un événement, un plateau ou une installation fixe. En complément, l’assistant de configuration et le scan de groupe via Ethernet peuvent réduire le temps de préparation, surtout quand plusieurs récepteurs doivent être harmonisés.

Le bénéfice concret est une mise en œuvre plus sereine et des changements plus rapides entre événements, sans multiplier les essais. Dans la pratique Energyson, la bande est sélectionnée en fonction des contraintes du site et des autres équipements RF. Le respect des bonnes méthodes de coordination et de contrôle RF reste la meilleure preuve de fiabilité pour sécuriser une prestation, du corporate à la scène.

Comment installer et exploiter un système cravate SHURE SLXD14E 85M J53 en rack ?

Pour une installation propre, le récepteur SLXD4E fourni avec le SHURE SLXD14E 85M J53 est livré avec un kit de montage en rack 19 pouces en 1U. L’objectif est de stabiliser le câblage audio et d’assurer une lecture facile de l’écran OLED en régie. On relie ensuite la sortie XLR micro/ligne ou la sortie jack 6,35 mm au système de sonorisation selon la console, puis on vérifie le gain et la dynamique sur la chaîne complète.

Les ports BNC x2 servent à connecter des antennes amovibles, utiles lorsque l’on veut optimiser la réception ou déporter les antennes pour limiter les masquages. Le port Ethernet RJ45 permet de gérer la configuration de plusieurs récepteurs, de lancer un scan de groupe et d’effectuer des mises à jour de firmware. La synchronisation infrarouge avec l’émetteur SLXD1 finalise l’association fréquence et paramètres, en limitant les manipulations manuelles.

En exploitation, on contrôle l’autonomie annoncée jusqu’à 8 heures avec 2 piles AA ou on adopte l’accu SB903 optionnel avec les chargeurs mentionnés. Le bénéfice est un flux de travail régulier, plus simple à maintenir. Chez Energyson, ces étapes sont standardisées pour fiabiliser l’installation, sécuriser les connexions et garantir une utilisation cohérente, même quand plusieurs opérateurs se relaient.

Notre avis d’expert Energyson sur SLXD14E 85M J53

Sur le terrain, le SHURE SLXD14E 85M J53 se distingue par une logique d’exploitation très “pro” : scanner de fréquences, synchronisation infrarouge et, côté récepteur SLXD4E, une connectique audio complète avec XLR et jack 6,35 mm. L’apport du port Ethernet est concret dès qu’on gère plusieurs récepteurs, notamment pour le scan de groupe et la maintenance firmware. La restitution annoncée en 24 bits / 48 kHz et la réponse 20 Hz à 20 kHz donnent un cadre solide pour des voix propres et une dynamique maîtrisée.

Face à un système UHF analogique de même segment, l’intérêt ici est la cohérence de l’écosystème SLX-D et l’outillage de configuration, particulièrement utile en conférence et en installation fixe. Le micro cravate cardioïde WL185M apporte une réponse claire pour la parole, à condition de soigner le placement et le gain. Nous le recommandons aux techniciens son, régisseurs et installateurs qui veulent un système cravate fiable, pilotable et facile à reproduire sur plusieurs salles, avec l’option SB903 pour optimiser la gestion d’énergie.

"Pour des voix stables en conférence, combinez le scan de fréquences, la synchro infrarouge et un placement précis du WL185M pour limiter les variations de niveau." – Mathieu, technicien audio, Energyson (systèmes sans fil)
