Showtec
SM-8/2

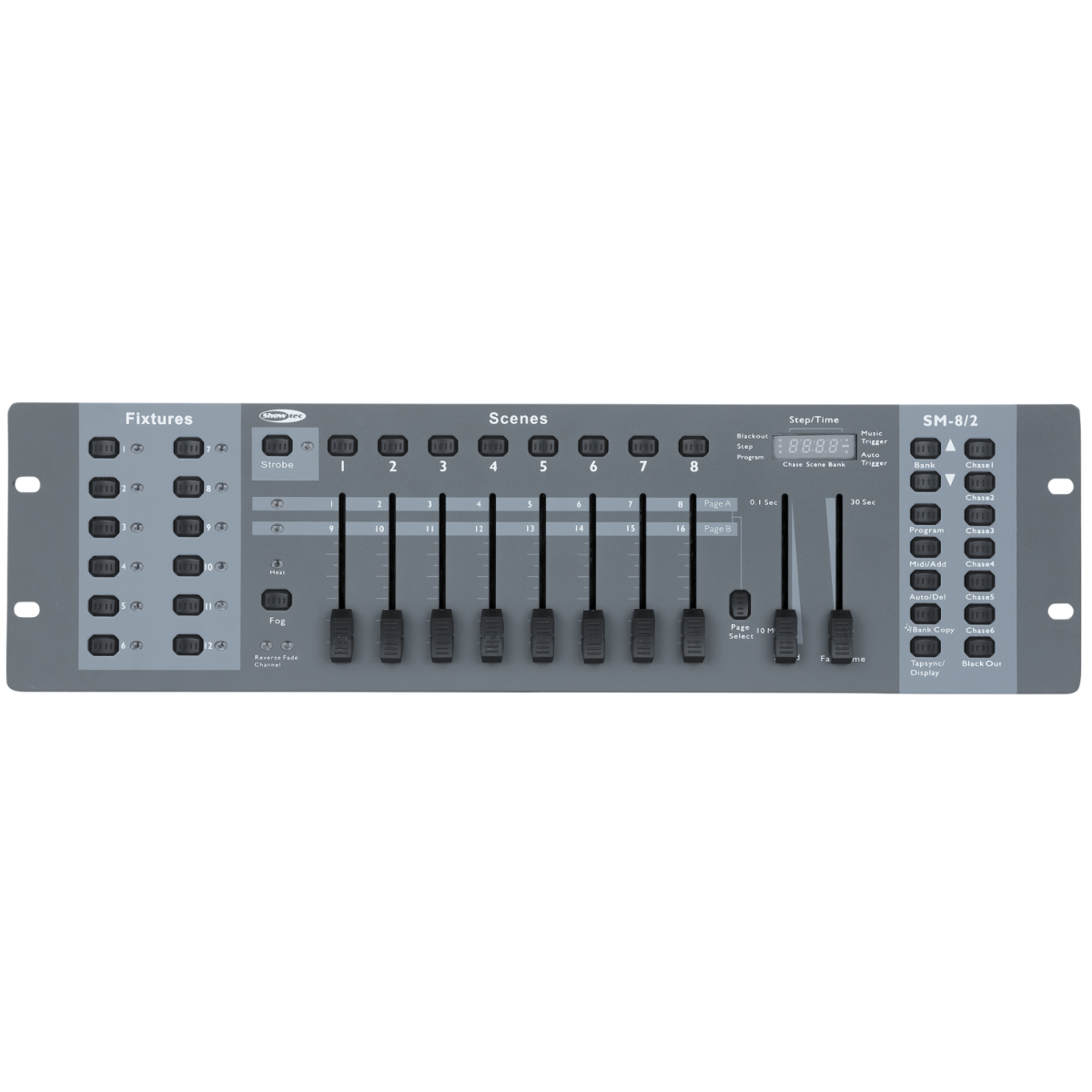

Contrôleur DMX Showtec SM-8/2

Caractéristiques Showtec SM-8/2

• Pilotage de 12 projecteurs intelligents avec jusqu'à 16 canaux chacun
• Canaux configurables pour chaque appareil grâce au mode patch
• Chaque canal peut être assigné à n'importe quel fader
• 8 faders de canaux pour contrôler 16 canaux répartis sur 2 pages
• Mémorisation de 240 scènes pour préparer vos ambiances à l'avance
• 6 poursuites avec vitesse et temps de fondu entrée et sortie programmables
• Quatre modes de contrôle : DMX, manuel, MIDI et son
• Afficheur LED 7 segments pour une lecture claire en régie
• Indicateur LED de signal pour vérifier l'activité de la console
• Format rack 3U pour une intégration en flight-case ou en baie
• Double sortie DMX en XLR 3 broches et XLR 5 broches
• Faible consommation électrique de 2,7 W

Informations techniques Showtec SM-8/2

• Type : contrôleur d'éclairage DMX 16 canaux
• Modes de contrôle : DMX, manuel, MIDI, son
• Canaux DMX : 192
• Mode patch : oui
• Projecteurs : 12
• Canaux par projecteur : 16
• Mémoires de scènes : 240
• Poursuites : 6
• Faders : 10
• Boutons : 37
• Afficheur : LED 7 segments
• Indicateur LED : signal
• Alimentation : 220-240 V AC, 50 Hz via adaptateur secteur
• Adaptateur : AC-DC, entrée 220-240 V AC 50/60 Hz, sortie 9 V DC
• Consommation électrique : 2,7 W
• Connecteur d'alimentation : prise basse tension en courant continu
• Sorties DMX : XLR 3 broches et XLR 5 broches
• Dimensions (L x P x H) : 482 x 136 x 80 mm
• Poids : 2,2 kg
• Format rack : 3U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : noir et gris
• Température ambiante maximale : 40 °C
• Câbles inclus : aucun
• Accessoire inclus : adaptateur secteur

Les points clés du SM-8/2 Showtec

Programmation DMX du Showtec SM-8/2 : 240 scènes et 6 poursuites

Le contrôleur DMX Showtec SM-8/2 offre une capacité de mémoire de 240 scènes, ce qui permet de préparer en amont l'ensemble des ambiances lumineuses d'un concert, d'une soirée ou d'un spectacle. Chaque scène enregistre l'état des canaux de vos projecteurs intelligents : position, couleur, gobo, intensité ou stroboscope selon les fonctions de vos appareils. Cette console d'éclairage d'entrée de gamme devient ainsi un outil de restitution rapide, où un simple appui suffit pour rappeler un tableau lumineux complet. Le technicien gagne un temps précieux pendant le show et peut se concentrer sur le rythme de la prestation plutôt que sur des réglages manuels successifs.

Les 6 poursuites, aussi appelées chases, enchaînent automatiquement plusieurs scènes pour créer des séquences dynamiques. La vitesse de défilement ainsi que le temps de fondu en entrée et en sortie sont programmables, ce qui autorise aussi bien des transitions douces pour une ambiance de cocktail que des changements rapides et rythmés pour une piste de danse. Le mode son permet par ailleurs de déclencher l'enchaînement des pas au rythme de la musique, une fonction appréciée des DJ mobiles qui doivent gérer simultanément la sonorisation et l'éclairage scénique de l'événement.

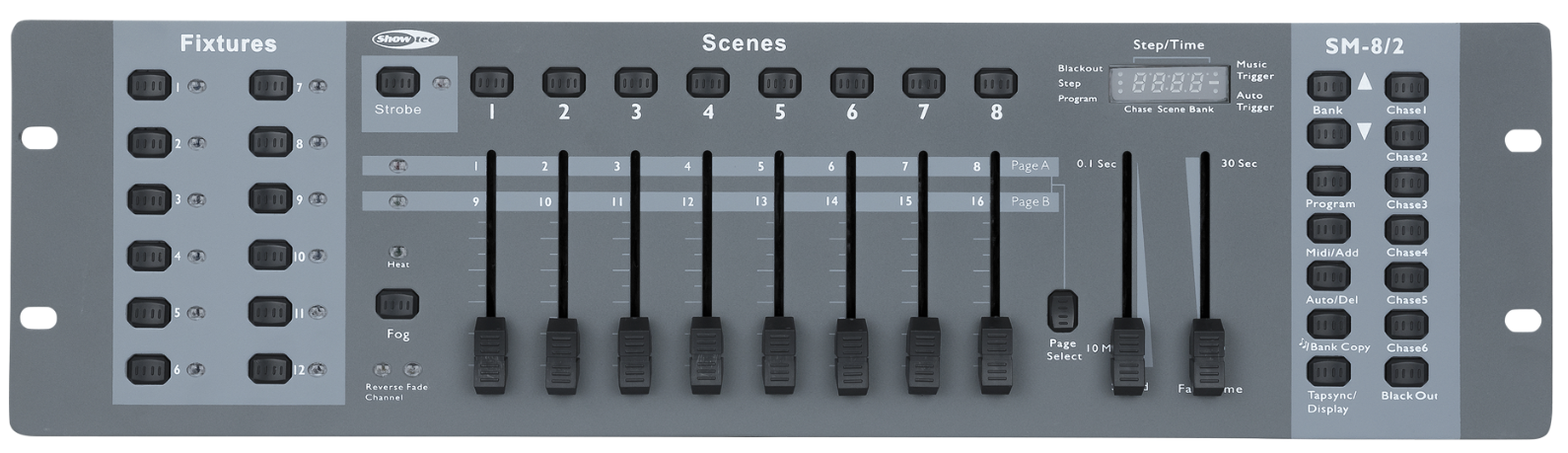

La programmation reste lisible grâce à l'afficheur LED 7 segments et aux 37 boutons répartis sur la façade. L'opérateur visualise les numéros de banques, de scènes et de poursuites sans ambiguïté, même dans la pénombre d'une régie. Cette architecture éprouvée, reprise par de nombreux contrôleurs du même segment, facilite la prise en main pour un débutant comme pour un technicien habitué au protocole DMX512. Les conseillers Energyson accompagnent régulièrement les clients dans la mise en route de ce type de pupitre lumière, de l'adressage des appareils à la création des premières scènes.

Comment le contrôleur Showtec SM-8/2 gère-t-il 12 projecteurs intelligents ?

Le Showtec SM-8/2 répartit ses 192 canaux DMX en 12 emplacements de 16 canaux, chacun correspondant à un projecteur. Cette organisation convient parfaitement aux lyres asservies, aux scanners, aux barres LED ou aux PAR LED multicanaux. Chaque appareil est sélectionné via son bouton dédié, puis piloté directement depuis les faders de la console. L'utilisateur conserve ainsi une logique simple : un bouton par projecteur, des faders pour ajuster les paramètres. Cette approche rend le contrôleur d'éclairage accessible aux petites structures qui souhaitent exploiter des fixtures intelligentes sans investir dans un logiciel ou une console à écran.

Les 8 faders de canaux couvrent les 16 canaux de chaque appareil grâce à un système de 2 pages : la première page donne accès aux canaux 1 à 8, la seconde aux canaux 9 à 16. Les canaux sont configurables pour chaque appareil et le mode patch permet d'assigner n'importe quel canal à n'importe quel fader. Concrètement, il devient possible de regrouper sur la même position de fader les fonctions pan, tilt ou dimmer de projecteurs de marques différentes, ce qui harmonise le pilotage d'un parc d'éclairage hétérogène et réduit les erreurs de manipulation en direct.

Au total, la console dispose de 10 faders et de 37 boutons, une ergonomie pensée pour un usage manuel réactif. Le pilotage peut également passer par le protocole MIDI, une solution pratique pour synchroniser l'éclairage avec un séquenceur, un contrôleur DJ ou une station de travail audionumérique compatible. Cette polyvalence des modes de contrôle DMX, manuel, MIDI et son explique l'intérêt du SM-8/2 dans les configurations mobiles. Les techniciens Energyson recommandent de vérifier au préalable le nombre de canaux de chaque projecteur afin de rester dans la limite des 16 canaux par appareil.

Pourquoi choisir la console DMX Showtec SM-8/2 pour une installation en rack ?

Avec une largeur de 482 mm, une profondeur de 136 mm et une hauteur de 80 mm, le Showtec SM-8/2 adopte le format rack standard et occupe 3 unités. Il s'intègre ainsi dans un flight-case, une baie de régie ou un meuble technique aux côtés d'un amplificateur, d'une table de mixage ou d'un lecteur DJ. Cette intégration protège le contrôleur lors des transports et accélère l'installation sur site : il suffit d'ouvrir le rack, de raccorder l'alimentation et la ligne DMX pour être opérationnel. Pour un prestataire événementiel, ce gain de temps au montage comme au démontage représente un avantage concret au quotidien.

Le boîtier associe métal et plastique dans une finition noir et gris sobre, adaptée aux régies de salles de spectacle comme aux bars et discothèques. Son poids de 2,2 kg reste contenu, ce qui facilite la manipulation et le transport en configuration mobile. L'indice de protection IP20 impose en revanche une utilisation en intérieur uniquement, à l'abri de l'humidité et des projections. La température ambiante maximale de fonctionnement est fixée à 40 °C, une valeur à prendre en compte dans les racks fermés placés à proximité d'amplificateurs ou de projecteurs dégageant de la chaleur.

L'indicateur LED de signal confirme l'activité de la console et aide au diagnostic rapide lors des installations. Associé à l'afficheur 7 segments, il offre une lecture immédiate de l'état du contrôleur, même dans un environnement sombre. Pour les installateurs et intégrateurs, ce format rack 3U facilite également les installations fixes dans les salles polyvalentes, les écoles ou les lieux de culte qui recherchent une solution d'éclairage scénique simple à exploiter par des utilisateurs non spécialistes. L'équipe Energyson conseille ses clients sur le choix du rack et des accessoires de câblage adaptés à chaque configuration.

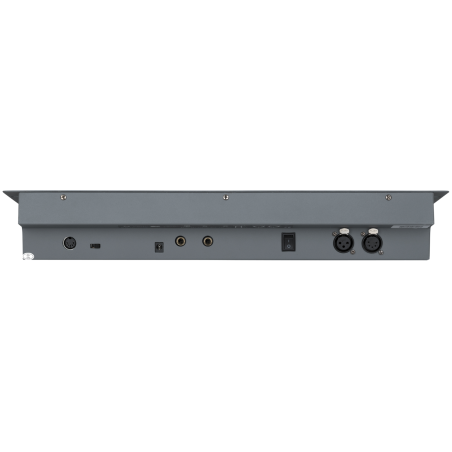

Connectique et alimentation du contrôleur d'éclairage Showtec SM-8/2

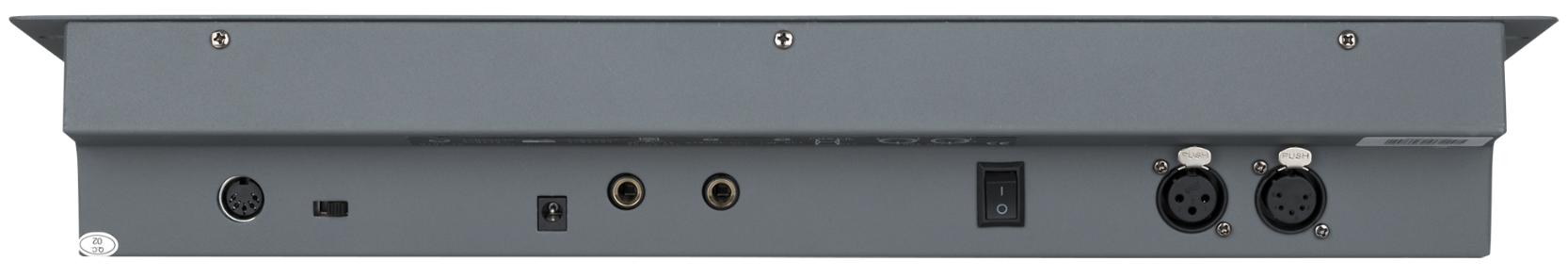

Le Showtec SM-8/2 propose deux connecteurs de sortie DMX : un XLR 3 broches et un XLR 5 broches. Cette double connectique assure la compatibilité avec la grande majorité des projecteurs du marché, qu'il s'agisse d'appareils d'entrée de gamme équipés en XLR 3 broches ou de lyres et équipements professionnels utilisant le standard XLR 5 broches. L'utilisateur évite ainsi l'achat d'adaptateurs supplémentaires et limite les points de connexion susceptibles de générer des pertes de signal. Aucun câble n'étant fourni, il convient de prévoir des câbles DMX dédiés, plus fiables que des câbles micro pour la transmission des données.

L'alimentation s'effectue via un adaptateur secteur AC-DC fourni, qui accepte une tension d'entrée de 220-240 V AC en 50/60 Hz et délivre une tension de sortie de 9 V DC. Le raccordement à la console se fait par une prise basse tension en courant continu. La consommation électrique de seulement 2,7 W rend le contrôleur particulièrement sobre, un point appréciable dans les installations fixes alimentées en permanence comme dans les prestations mobiles où chaque prise de courant compte. Cette faible puissance limite également l'échauffement du boîtier à l'intérieur d'un rack.

Pour une installation fiable, les techniciens Energyson recommandent de chaîner les projecteurs en série depuis la sortie DMX, puis de placer un bouchon de terminaison sur le dernier appareil de la ligne. Il est également conseillé de respecter l'adressage DMX de chaque projecteur en cohérence avec les emplacements de la console. Cette méthode garantit une transmission stable du signal et évite les comportements erratiques des lyres ou des effets LED. Le service après-vente Energyson reste disponible pour accompagner l'utilisateur dans la configuration de sa ligne DMX et le diagnostic d'éventuels dysfonctionnements.

Notre avis d’expert Energyson sur SM-8/2

Le Showtec SM-8/2 se distingue par une architecture simple et efficace : 12 emplacements de 16 canaux, 240 scènes et 6 poursuites couvrent la majorité des besoins d'une prestation mobile ou d'une petite salle. Le mode patch est un vrai atout, car il permet d'harmoniser le pilotage de projecteurs de marques différentes sur les mêmes faders. La double sortie DMX en XLR 3 et 5 broches évite les adaptateurs, et le format rack 3U s'intègre sans difficulté dans un flight-case. Le boîtier métal et plastique se montre adapté à un usage régulier en intérieur.

Face à un Chauvet DJ Obey 40, qui repose sur une organisation comparable de 192 canaux, le SM-8/2 se démarque par sa double connectique DMX et sa compatibilité MIDI. Ce type de pupitre impose toutefois une programmation pas à pas, moins visuelle qu'un logiciel sur ordinateur, et la limite de 16 canaux par appareil exclut certaines lyres très complètes en mode étendu. Nous le recommandons aux DJ mobiles, aux groupes et aux salles polyvalentes qui souhaitent piloter jusqu'à 12 projecteurs intelligents avec une console autonome, fiable et simple à transporter.

"Préparez vos scènes en amont et utilisez le mode patch pour regrouper les mêmes fonctions sur les mêmes faders : le pilotage en direct devient beaucoup plus fluide." – Julien, technicien éclairage, Energyson (contrôleurs DMX et éclairage scénique)
