Samson
SM10

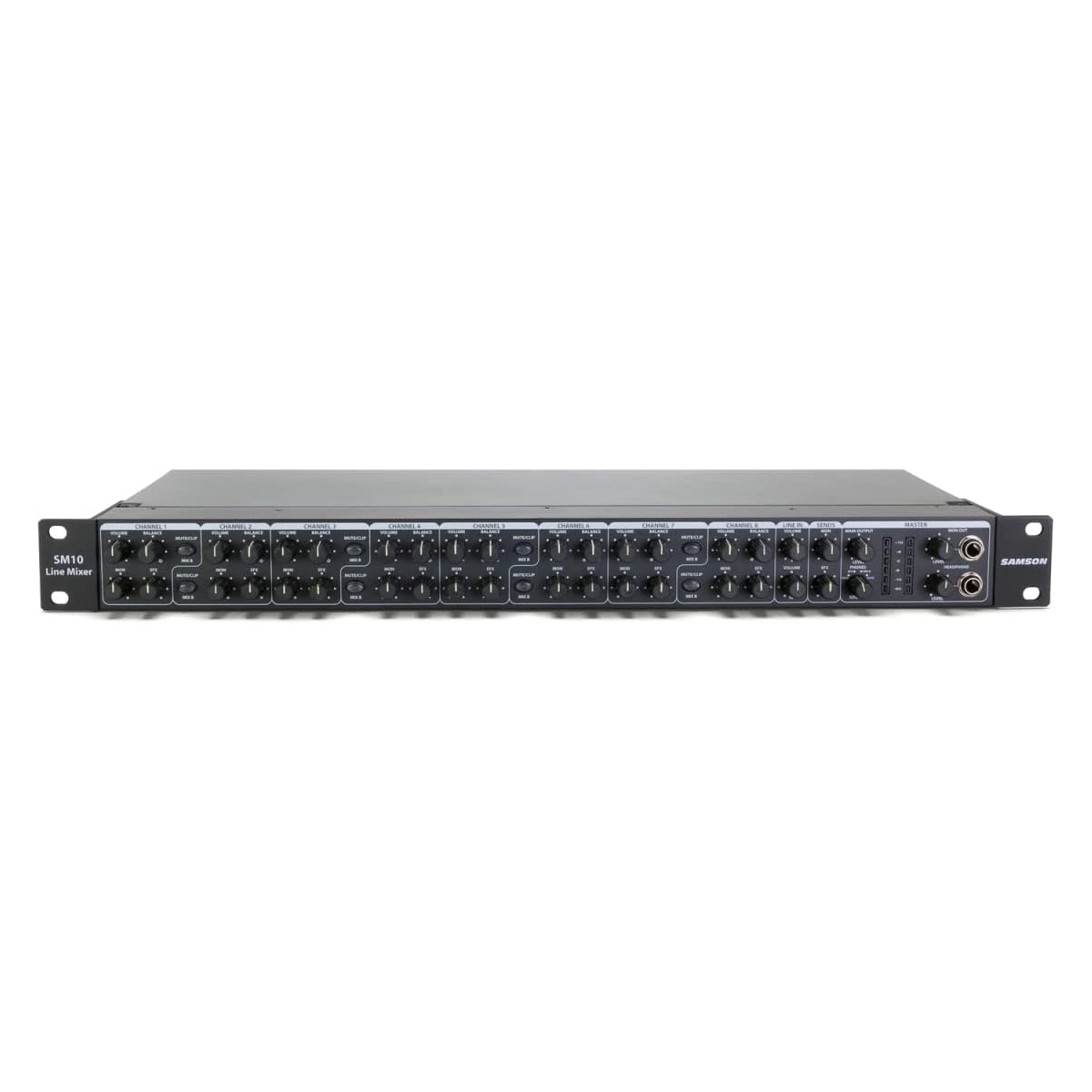

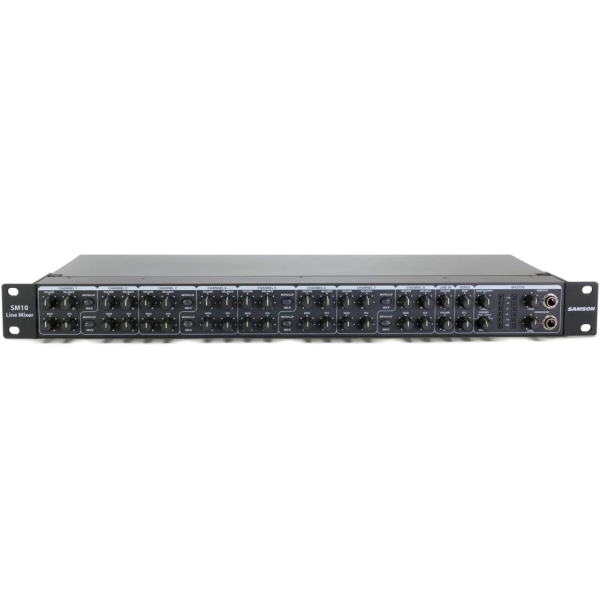

Mixeur ligne Samson SM10

Caractéristiques Samson SM10

• 10 canaux avec contrôle de balance individuel pour un mixage stéréo précis
• 2 entrées combo XLR/jack avec préamplificateurs micro discrets à faible bruit
• Alimentation fantôme 48V pour la connexion de microphones à condensateur
• Switch de niveau +4 dBu/-10 dBV sur chaque canal pour une compatibilité étendue
• Routage polyvalent via les bus Main Mix, Mix B, Monitor et EFX
• Sorties principales XLR et jack 6,35 mm symétriques électroniquement
• 2 départs auxiliaires pour effets externes ou retour de scène
• Sortie casque et sortie moniteur en façade avec contrôle de niveau dédié
• Indicateur de niveau LED 6 segments avec sélecteur de source flexible
• Crans centraux sur toutes les commandes pour un réglage en conditions de faible luminosité
• Châssis métallique rack 19 pouces 1U avec alimentation interne intégrée

Informations techniques Samson SM10

• Réponse en fréquence de 10 Hz à 23 kHz avec une tolérance de ±1 dB
• Rapport signal/bruit supérieur à 90 dB en conditions typiques
• Taux de distorsion harmonique totale inférieur à 0,01 %
• Diaphonie de -70 dB entre les canaux d'entrée et entre entrées/sorties à 1 kHz
• Impédance d'entrée micro de 1,5 kohms, ligne de 23 kohms (+4 dBu) et 40 kohms (-10 dBV)
• Impédance de sortie principale de 200 ohms, Monitor/EFX de 100 ohms
• Niveau d'entrée maximal micro de -4 dBu, ligne de +28 dBu
• Niveau de sortie maximal de +22 dBu
• Gain maximal de 65 dB en micro et 39 dB en ligne
• Alimentation universelle 120-240 VAC, 50-60 Hz
• Dimensions : 484 x 210 x 44,5 mm pour un poids de 2,8 kg

Les points clés du SM10 Samson

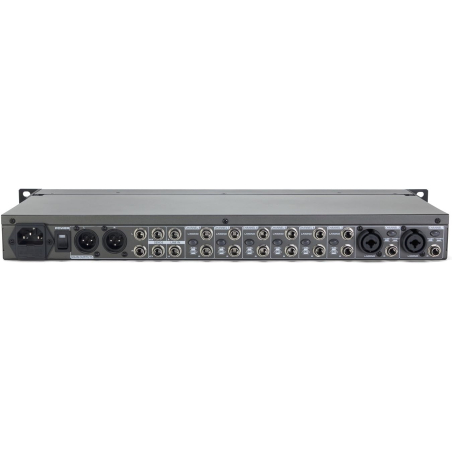

Routage audio et connectique du mixeur ligne Samson SM10

Le mixeur ligne Samson SM10 se distingue par une architecture de routage complète pour un appareil au format rack 1U. Les 10 canaux du mixeur offrent une flexibilité remarquable : les canaux 1 et 2 acceptent aussi bien des microphones via connecteur XLR combo que des sources ligne via jack 6,35 mm, tandis que les canaux 3 à 8 disposent de deux jacks 6,35 mm dédiés pour une connectivité stéréo. Les canaux 9 et 10 utilisent un jack TRS stéréo unique. Cette diversité de connectique permet de regrouper efficacement de multiples sources audio dans un seul mixeur ligne compact.

Le système de bus intégré au SM10 comprend quatre destinations de sortie : Main Mix, Mix B, Monitor et EFX. Les deux départs auxiliaires permettent de créer un mix séparé pour les retours de scène ou de router le signal vers des processeurs d'effets externes. La sortie Monitor fonctionne en pré-fader pour un contrôle indépendant du niveau, tandis que la sortie EFX opère en post-fader pour suivre les variations du mix principal. Cette architecture de routage fait du SM10 un outil adapté aux configurations scéniques, aux studios d'enregistrement et aux installations permanentes dans les espaces commerciaux ou les lieux de culte.

Energyson recommande ce mixeur pour les utilisateurs qui recherchent une solution de mixage centralisée au format rack sans encombrement. La qualité des sorties XLR et jack symétriques garantit un signal propre sur de longues distances de câble, conformément aux standards professionnels. La fiabilité du châssis métallique et de l'alimentation interne assure un fonctionnement stable en toutes circonstances.

Préamplificateurs et qualité audio du Samson SM10

Le Samson SM10 intègre des préamplificateurs micro discrets à faible bruit sur les canaux 1 et 2, accompagnés d'une alimentation fantôme 48V commutable. Ces préamplificateurs offrent un gain maximal de 65 dB, suffisant pour amplifier la plupart des microphones dynamiques et à condensateur utilisés en situation de captation vocale ou instrumentale. Le rapport signal/bruit supérieur à 90 dB et le taux de distorsion harmonique inférieur à 0,01 % témoignent d'une qualité de traitement audio soignée pour cette gamme de mixeurs rack.

Chaque canal dispose d'un switch de niveau permettant de basculer entre +4 dBu et -10 dBV, ce qui rend le SM10 compatible avec une grande variété de sources audio professionnelles et grand public. Les équipements de studio fonctionnant généralement en +4 dBu et les appareils grand public en -10 dBV, cette double compatibilité facilite l'intégration du mixeur dans des environnements hétérogènes. Le contrôle de balance sur chaque canal permet d'ajuster finement la position stéréo de chaque source dans le mix.

La diaphonie mesurée à -70 dB entre les canaux d'entrée et entre les entrées et sorties à 1 kHz garantit une séparation efficace des signaux. Ces performances techniques font du SM10 un choix pertinent pour les techniciens audio et les intégrateurs qui exigent un mixeur ligne rack fiable et transparent. Energyson certifie la conformité de ces spécifications et assure un service après-vente dédié.

Installation et intégration du mixeur rack Samson SM10

Le Samson SM10 adopte un format rack standard 19 pouces en 1U, soit des dimensions de 484 x 210 x 44,5 mm pour un poids de seulement 2,8 kg. Ce gabarit compact permet de l'intégrer dans n'importe quelle baie de brassage ou flight case aux côtés d'autres équipements audio tels que des amplificateurs, des processeurs de signal ou des lecteurs multimédias. L'alimentation interne universelle 120-240 VAC, 50-60 Hz élimine le besoin d'un bloc d'alimentation externe, simplifiant le câblage et réduisant l'encombrement dans le rack.

L'installation du SM10 ne nécessite aucun outil spécialisé : il suffit de le visser dans le rack à l'aide des fixations standard et de raccorder les sources audio aux entrées et les systèmes de diffusion aux sorties. La sortie casque et la sortie moniteur positionnées en façade permettent un accès rapide pour le contrôle du signal sans avoir à accéder à l'arrière du rack. Les crans centraux sur toutes les commandes rotatives facilitent le réglage précis des niveaux, même dans des conditions de faible luminosité en régie ou sur scène.

Ce mixeur ligne convient aussi bien aux salles de spectacle, aux restaurants et commerces qu'aux studios de production audiovisuelle. Energyson dispose de l'expertise nécessaire pour accompagner les professionnels dans le dimensionnement et l'intégration de leurs systèmes audio, avec une garantie constructeur de 2 ans sur le Samson SM10.

Polyvalence d'utilisation du Samson SM10 en environnement professionnel

Le mixeur ligne Samson SM10 répond aux besoins de nombreux contextes d'utilisation professionnels grâce à sa capacité à centraliser jusqu'à 10 sources audio dans un format ultra-compact. En sonorisation de scène, il permet de regrouper les sorties de plusieurs instruments, lecteurs ou processeurs d'effets avant de les envoyer vers la console principale ou le système de diffusion. En studio, il sert de sommateur de signaux pour les configurations multipistes ou de moniteur de contrôle pour superviser plusieurs sources simultanément.

Dans les installations fixes telles que les restaurants, les commerces, les salles de fitness ou les lieux de culte, le SM10 offre une solution discrète et fiable pour gérer la diffusion de musique d'ambiance, de micros d'annonce et de sources auxiliaires. La possibilité de créer un mix moniteur séparé via les départs auxiliaires ajoute une couche de flexibilité pour les présentations ou les événements nécessitant un retour audio spécifique. Son alimentation universelle le rend compatible avec les réseaux électriques de tous les pays.

Energyson recommande le SM10 pour les professionnels de l'audiovisuel, les techniciens d'installation et les exploitants de salles qui recherchent un mixeur ligne compact, performant et simple à mettre en oeuvre. La robustesse du châssis métallique et la qualité des composants électroniques assurent une durée de vie prolongée, même en utilisation intensive quotidienne.

Pourquoi choisir le mixeur ligne Samson SM10 pour une installation audio fixe ?

Le choix du Samson SM10 pour une installation audio fixe repose sur plusieurs critères objectifs. Son format rack 1U lui permet de s'intégrer dans les baies techniques sans occuper d'espace supplémentaire, un avantage déterminant dans les régies compactes ou les locaux techniques exigus. L'alimentation interne élimine les contraintes liées aux alimentations externes, souvent sources de pannes ou de pertes. Les sorties symétriques XLR et jack permettent des liaisons audio sur de longues distances sans dégradation du signal, un point essentiel dans les bâtiments commerciaux ou les espaces de grande surface.

La disponibilité de 10 canaux d'entrée avec switch de niveau individuel permet de connecter simultanément des sources professionnelles et grand public sans adaptation supplémentaire. Les deux entrées micro XLR avec alimentation fantôme 48V offrent la possibilité d'ajouter des micros d'annonce ou de captation sans nécessiter de préamplificateur externe. La simplicité de mise en oeuvre et la fiabilité du SM10 en font un choix pertinent pour les installations où la maintenance doit rester minimale.

Energyson accompagne chaque projet d'installation avec des conseils de dimensionnement adaptés et un support technique qualifié. Le Samson SM10 bénéficie d'une garantie constructeur de 2 ans et du suivi Energyson pour assurer une exploitation sereine sur le long terme.

Comment connecter et configurer le Samson SM10 dans un système audio existant ?

La connexion du Samson SM10 dans un système audio existant commence par le montage en rack 19 pouces standard. Les sources audio se raccordent aux entrées correspondantes : microphones sur les entrées XLR combo des canaux 1 et 2 (avec activation de l'alimentation fantôme 48V si nécessaire pour les micros à condensateur), et sources ligne sur les entrées jack 6,35 mm TRS des canaux 3 à 10. Pour chaque canal, le switch de niveau se positionne sur +4 dBu pour les équipements professionnels ou sur -10 dBV pour les sources grand public comme les lecteurs CD ou les interfaces multimédia.

Les sorties principales XLR ou jack symétriques se raccordent au système de diffusion, à un amplificateur de puissance ou à une console de mixage. Les départs auxiliaires permettent de créer un mix moniteur séparé (sortie Monitor en pré-fader) ou d'envoyer le signal vers un processeur d'effets externe (sortie EFX en post-fader). La sortie casque en façade permet de contrôler le signal à tout moment sans interrompre la diffusion. L'indicateur LED 6 segments et le sélecteur de source offrent un suivi visuel du niveau de chaque bus.

Energyson conseille de vérifier l'adaptation des niveaux d'entrée et de sortie avant la mise en service pour optimiser le rapport signal/bruit et éviter toute distorsion. L'équipe technique Energyson se tient à disposition pour accompagner la configuration initiale et assurer le bon fonctionnement de l'ensemble du système audio.

Notre avis d'expert Energyson sur le SM10

Le Samson SM10 est un mixeur ligne rack qui remplit son rôle avec efficacité et discrétion. Son châssis métallique 1U inspire confiance quant à sa durabilité, et les préamplificateurs micro discrets sur les canaux 1 et 2 délivrent un signal propre et exploitable sans nécessiter d'étage de gain supplémentaire. Le routage via les bus Main Mix, Mix B, Monitor et EFX offre une souplesse d'utilisation que l'on trouve rarement sur les mixeurs ligne de ce format. La diaphonie mesurée à -70 dB et le rapport signal/bruit supérieur à 90 dB confirment un traitement audio de qualité correcte pour des applications de diffusion et de sommation de signaux.

Face à des concurrents comme le Rolls RM82 ou le Behringer RX1602, le SM10 se positionne favorablement grâce à ses deux entrées micro XLR avec alimentation fantôme et à son architecture de bus plus complète. Nous recommandons ce mixeur aux techniciens d'installation, aux exploitants de salles polyvalentes et aux utilisateurs en home studio qui ont besoin de centraliser plusieurs sources dans un rack sans compromettre la qualité du signal. Pour les configurations scéniques exigeant un mixage plus avancé avec égalisation par canal, il faudra se tourner vers une console de mixage traditionnelle.

"Le SM10 est un mixeur rack fiable et bien conçu, idéal pour centraliser vos sources audio dans une installation fixe ou un studio compact." – Julien, technicien audio, Energyson (intégration et sonorisation professionnelle)

FAQ sur le mixeur ligne Samson SM10
