Allen & Heath
SQ-DANTE32

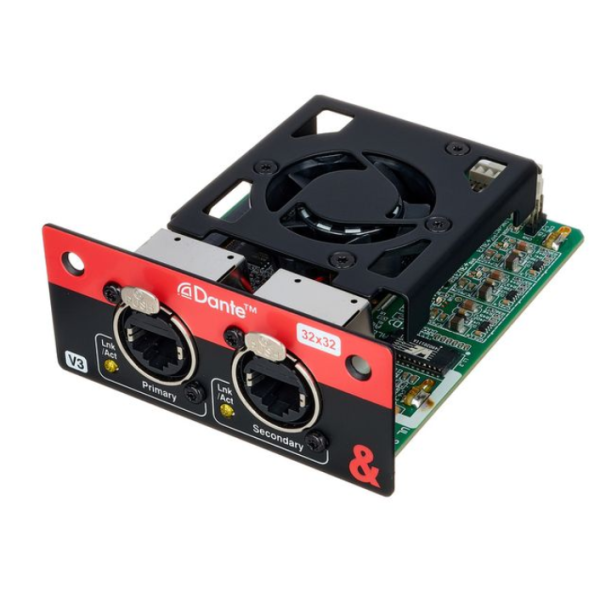

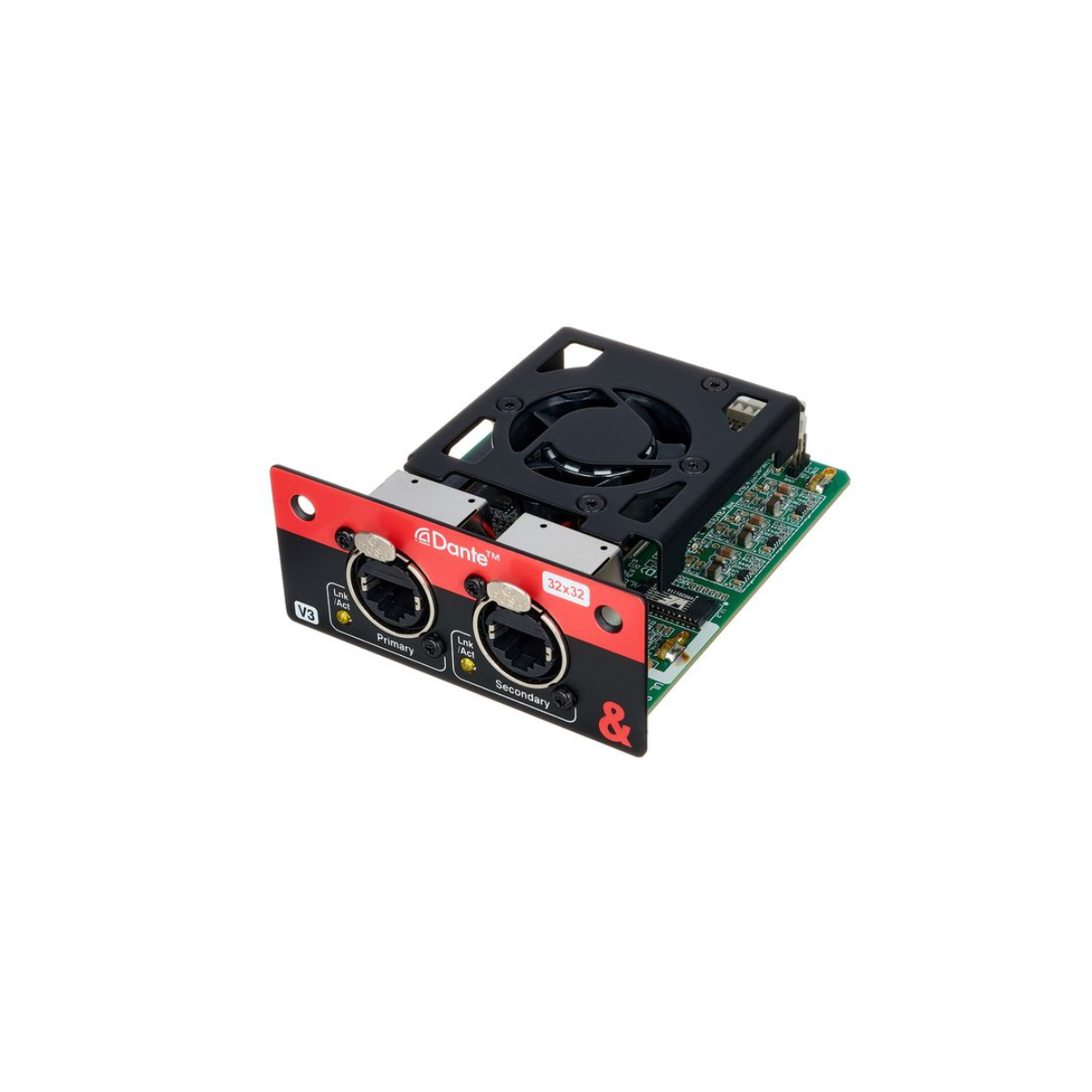

Carte Dante Allen & Heath SQ-DANTE32

Caractéristiques Allen & Heath SQ-DANTE32

• Transmission de 32 canaux audio en entrée et 32 en sortie sur un réseau Dante unifié
• Double fréquence d'échantillonnage au choix : 96 kHz pour la haute résolution ou 48 kHz pour maximiser la densité de canaux
• Deux ports réseau offrant un mode redondant pour sécuriser le signal ou un mode commutateur pour étendre le réseau

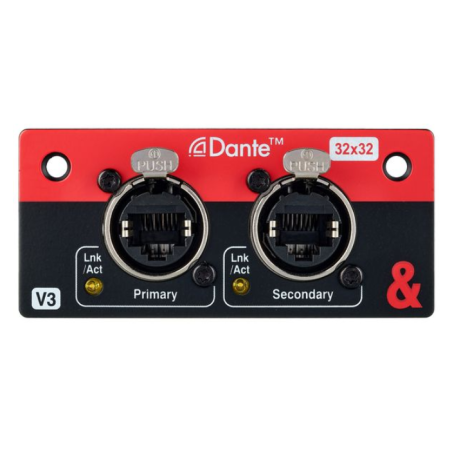

• Connecteurs Ethercon verrouillables assurant une connexion physique fiable en environnement live et broadcast
• Compatibilité native avec les consoles numériques SQ et les processeurs de matrice audio AHM-16, AHM-32 et AHM-64
• Pont de réseau de contrôle interne permettant de gérer la console et le réseau Dante depuis une seule infrastructure
• Prise en charge de Dante Domain Manager pour une gestion avancée et sécurisée des domaines réseau
• Enregistrement et lecture multicanal possibles via la carte son virtuelle Dante

Informations techniques Allen & Heath SQ-DANTE32

• Carte optionnelle au format dédié pour le port I/O des consoles SQ
• 32 canaux audio en entrée et 32 canaux audio en sortie sur réseau Dante
• Fonctionnement sélectionnable en 96 kHz ou 48 kHz
• Deux ports réseau avec modes redondant et commutateur
• Connectique Ethercon verrouillable pour une fiabilité maximale
• Compatible AES67 pour l'interopérabilité avec d'autres protocoles audio sur IP
• Compatible SMPTE ST 2110 pour les environnements broadcast professionnels
• Compatible Dante Domain Manager pour la gestion centralisée des réseaux
• Pont de réseau de contrôle interne intégré
• Compatible avec les consoles SQ, les processeurs AHM-16, AHM-32 et AHM-64

Les points clés du SQ-DANTE32 Allen & Heath

Réseau Dante haute résolution pour les consoles Allen & Heath SQ

La carte Allen & Heath SQ-DANTE32 transforme toute console SQ en un noeud Dante complet capable de transmettre 32 canaux audio en entrée et 32 en sortie sur un réseau Ethernet standard. Le fonctionnement en 96 kHz offre une résolution audio élevée, parfaitement alignée avec le moteur FPGA XCVI qui équipe les consoles SQ. Ce choix technique garantit une chaîne audio cohérente sans conversion de fréquence d'échantillonnage, préservant ainsi la qualité du signal de bout en bout. En mode 48 kHz, la carte permet une compatibilité étendue avec les équipements existants et une gestion simplifiée de la bande passante réseau.

Le protocole Dante, largement adopté dans les secteurs du spectacle vivant, de l'audiovisuel et de l'installation fixe, permet de remplacer les liaisons analogiques multipaires par une infrastructure réseau standardisée. La SQ-DANTE32 s'insère dans cette logique en offrant un nombre de canaux suffisant pour couvrir la totalité des entrées et sorties d'un mix complexe. L'utilisateur peut ainsi distribuer le signal audio entre plusieurs points du réseau sans câblage dédié, tout en conservant la latence faible caractéristique de l'écosystème SQ.

Pour les techniciens et intégrateurs, cette carte représente une solution d'extension réseau directe, sans équipement intermédiaire. Elle s'installe dans le port I/O de la console SQ et devient immédiatement opérationnelle sur le réseau Dante. Cette simplicité d'intégration réduit le temps de déploiement et limite les risques d'erreur de configuration, un atout concret pour les prestations événementielles ou les installations permanentes nécessitant une mise en service rapide.

Redondance et fiabilité de la carte Dante SQ-DANTE32 en conditions professionnelles

La SQ-DANTE32 dispose de deux ports réseau qui peuvent fonctionner en mode redondant ou en mode commutateur. Le mode redondant duplique le flux audio sur les deux ports, assurant une continuité de signal en cas de défaillance d'un câble ou d'un commutateur réseau. Ce niveau de sécurité est indispensable pour les diffusions en direct, les événements d'entreprise et les applications broadcast où toute interruption audio est inacceptable. Les connecteurs Ethercon verrouillables renforcent cette fiabilité en empêchant les déconnexions accidentelles.

Le mode commutateur, quant à lui, permet d'utiliser les deux ports pour étendre le réseau Dante en cascade, sans nécessiter de commutateur réseau supplémentaire. Cette flexibilité est particulièrement utile dans les configurations temporaires ou les tournées où le nombre d'équipements réseau doit rester minimal. L'intégrateur peut ainsi construire une topologie réseau adaptée à chaque situation sans modifier le câblage global de l'installation.

La compatibilité avec Dante Domain Manager ajoute une couche de gestion avancée pour les infrastructures réseau de grande envergure. Cette fonctionnalité permet de segmenter le réseau en domaines distincts, de gérer les droits d'accès et de superviser l'état de chaque appareil Dante depuis une interface centralisée. Pour les installations fixes dans les centres de conférence, les studios de production ou les lieux de culte, cette capacité de gestion simplifiée constitue un avantage opérationnel significatif.

Compatibilité AES67 et SMPTE ST 2110 de la carte Allen & Heath SQ-DANTE32

Au-delà du protocole Dante, la SQ-DANTE32 prend en charge les normes AES67 et SMPTE ST 2110, deux standards ouverts qui garantissent l'interopérabilité avec des équipements audio sur IP d'autres fabricants. La norme AES67 définit un socle commun pour le transport audio en temps réel sur réseau IP, permettant à la carte de communiquer avec des systèmes Ravenna, Livewire ou tout autre protocole conforme AES67. Cette ouverture technologique évite les contraintes d'un écosystème fermé et offre aux utilisateurs une liberté de choix dans la composition de leur infrastructure.

La compatibilité SMPTE ST 2110 positionne la SQ-DANTE32 dans les environnements broadcast de nouvelle génération, où les flux audio, vidéo et données sont transportés de manière distincte sur un réseau IP commun. Les studios de télévision, les régies de production et les plateformes de diffusion en direct peuvent ainsi intégrer la console SQ dans une chaîne de production entièrement IP, sans équipement de conversion supplémentaire. Cette conformité aux standards broadcast professionnels témoigne du positionnement de la carte dans les applications les plus exigeantes.

Pour les utilisateurs de consoles SQ en contexte de sonorisation, cette double compatibilité constitue un investissement pérenne. Elle permet de faire évoluer l'infrastructure réseau sans remplacer la carte, en s'adaptant aux protocoles adoptés par les lieux de diffusion et les prestataires techniques. La SQ-DANTE32 s'inscrit ainsi dans une logique de durabilité et d'évolutivité, deux critères déterminants pour les professionnels de l'audio.

Intégration de la SQ-DANTE32 avec les processeurs AHM Allen & Heath

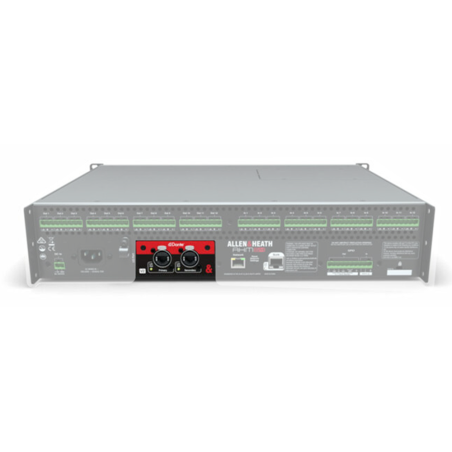

La carte SQ-DANTE32 n'est pas réservée aux consoles SQ : elle est également compatible avec les processeurs de matrice audio AHM-16, AHM-32 et AHM-64 d'Allen & Heath. Cette polyvalence permet aux intégrateurs d'utiliser une seule référence de carte Dante pour l'ensemble de leur parc Allen & Heath, simplifiant la gestion des stocks et la maintenance. Dans une installation fixe combinant une console SQ en salle principale et un processeur AHM pour les zones secondaires, la SQ-DANTE32 assure la liaison Dante entre les deux systèmes sans équipement tiers.

Le pont de réseau de contrôle interne intégré à la carte permet de faire transiter les données de contrôle et les flux audio sur la même infrastructure réseau. Cette approche réduit le nombre de câbles et de commutateurs nécessaires, tout en centralisant la supervision du système. Les techniciens peuvent piloter la console SQ et gérer le réseau Dante depuis un même poste de travail, ce qui accélère les opérations de diagnostic et de reconfiguration.

L'enregistrement et la lecture multicanal via la carte son virtuelle Dante, disponible séparément, complètent les possibilités offertes par la SQ-DANTE32. Cette fonction permet d'enregistrer jusqu'à 32 canaux simultanément sur un poste informatique connecté au réseau Dante, sans interface audio supplémentaire. Pour les productions live nécessitant un enregistrement multipiste ou pour les balances virtuelles en studio, cette capacité représente un gain de temps et une simplification du flux de travail.

Pourquoi choisir la carte Dante SQ-DANTE32 pour une console Allen & Heath SQ ?

Le choix de la SQ-DANTE32 s'impose lorsque l'utilisateur souhaite intégrer sa console SQ dans un réseau audio Dante existant ou en cours de déploiement. Avec 32 canaux en entrée et 32 en sortie, la carte couvre l'intégralité des besoins de routage d'une console SQ sans limitation de canaux. La possibilité de fonctionner en 96 kHz maintient la cohérence avec le traitement haute résolution du processeur XCVI, un avantage concret pour les applications où la qualité audio est prioritaire, comme le broadcast ou l'enregistrement live.

La redondance réseau intégrée, les connecteurs Ethercon verrouillables et la compatibilité Dante Domain Manager répondent aux exigences des environnements professionnels où la fiabilité du signal ne tolère aucun compromis. Pour les prestataires événementiels, les intégrateurs audiovisuels et les studios de production, ces fonctionnalités constituent des garanties opérationnelles mesurables. Energyson accompagne les utilisateurs dans le dimensionnement et la configuration de leur réseau Dante, avec un support technique adapté aux spécificités des systèmes Allen & Heath.

Face aux alternatives disponibles sur le marché, la SQ-DANTE32 se distingue par sa compatibilité croisée avec les consoles SQ et les processeurs AHM, ce qui en fait une carte réseau polyvalente au sein de l'écosystème Allen & Heath. Les normes AES67 et SMPTE ST 2110 élargissent encore son champ d'application, permettant une interopérabilité avec des systèmes tiers sans conversion de protocole.

Comment installer et configurer la carte Dante SQ-DANTE32 sur une console SQ ?

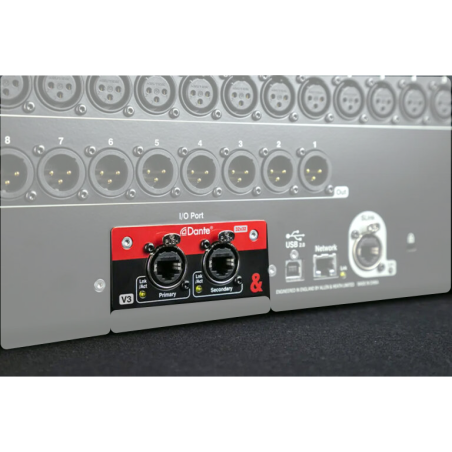

L'installation de la SQ-DANTE32 s'effectue en insérant la carte dans le port I/O dédié de la console SQ. Une fois en place, la carte est automatiquement reconnue par le système et les canaux Dante deviennent disponibles dans le routage de la console. La configuration réseau s'effectue via le logiciel Dante Controller, qui permet d'assigner les canaux, de vérifier les flux audio et de superviser l'état du réseau. Aucun pilote spécifique n'est nécessaire côté console, ce qui accélère la mise en service.

Le choix entre le mode redondant et le mode commutateur se fait en fonction de la topologie réseau souhaitée. En mode redondant, les deux ports Ethercon sont connectés à deux commutateurs réseau distincts pour assurer la continuité du signal. En mode commutateur, le second port peut alimenter un autre appareil Dante en cascade. Le pont de réseau de contrôle interne simplifie le câblage en permettant le passage des données de contrôle et des flux audio sur une même liaison réseau.

Energyson recommande de vérifier la compatibilité du firmware de la console SQ avec la version de la carte avant l'installation. La configuration de Dante Domain Manager, si utilisée, nécessite un serveur dédié sur le réseau. Pour les utilisateurs souhaitant exploiter la carte son virtuelle Dante pour l'enregistrement multicanal, le logiciel Dante Virtual Soundcard doit être installé sur le poste d'enregistrement et configuré pour reconnaître les canaux de la SQ-DANTE32.

Notre avis d'expert Energyson sur le SQ-DANTE32

La carte SQ-DANTE32 remplit son rôle avec une efficacité que nous avons pu vérifier sur de nombreuses installations. Les 32 canaux en 96 kHz sont parfaitement stables, même sur des réseaux Dante chargés avec plusieurs dizaines d'appareils. La redondance réseau fonctionne de manière transparente lors de nos tests de basculement, sans aucune coupure audible. Les connecteurs Ethercon verrouillables sont un détail qui fait la différence en tournée, où les câbles subissent des contraintes mécaniques importantes. La compatibilité AES67 nous a permis d'intégrer des consoles SQ dans des infrastructures mixtes sans difficulté de routage, ce qui élargit considérablement les possibilités d'utilisation.

Par rapport à d'autres cartes Dante du marché, comme la Yamaha RSio64-D ou les interfaces Focusrite RedNet, la SQ-DANTE32 se distingue par son intégration native avec l'écosystème Allen & Heath et sa compatibilité avec les processeurs AHM. Elle n'offre pas de conversion analogique embarquée, ce qui la destine exclusivement au transport réseau, mais c'est précisément ce qui la rend performante dans son domaine. Nous la recommandons aux techniciens son et intégrateurs audiovisuels qui utilisent des consoles SQ ou des processeurs AHM et qui souhaitent déployer un réseau Dante fiable et évolutif. Pour les utilisateurs débutants dans l'écosystème Dante, le service technique Energyson propose un accompagnement à la configuration initiale.

"La SQ-DANTE32 est la carte réseau que nous installons systématiquement sur les SQ en configuration broadcast, sa redondance et sa compatibilité AES67 en font un choix solide." – Laurent, technicien audiovisuel, Energyson (intégration réseau audio Dante)
