Allen & Heath
SQ-MADI

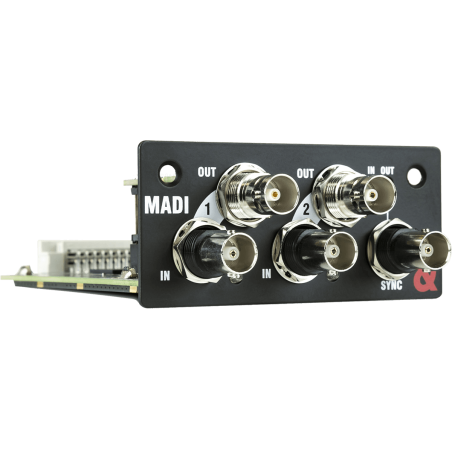

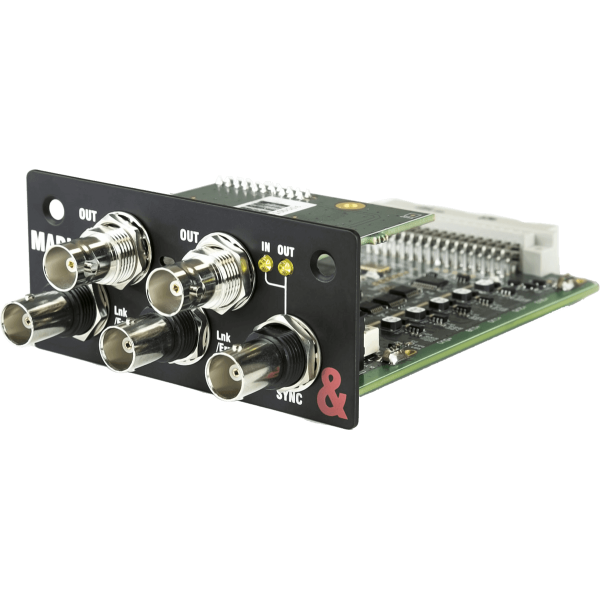

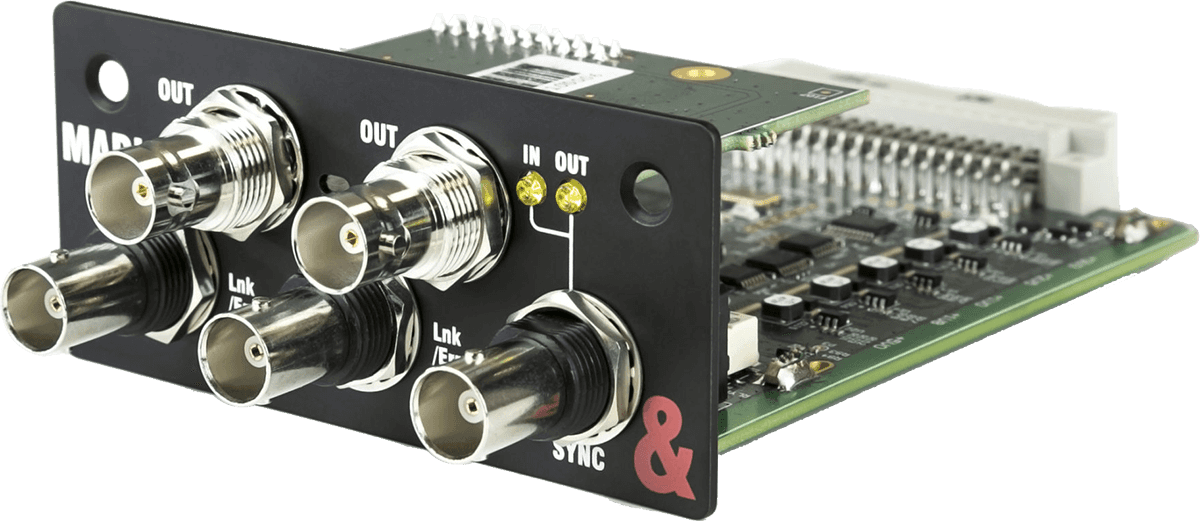

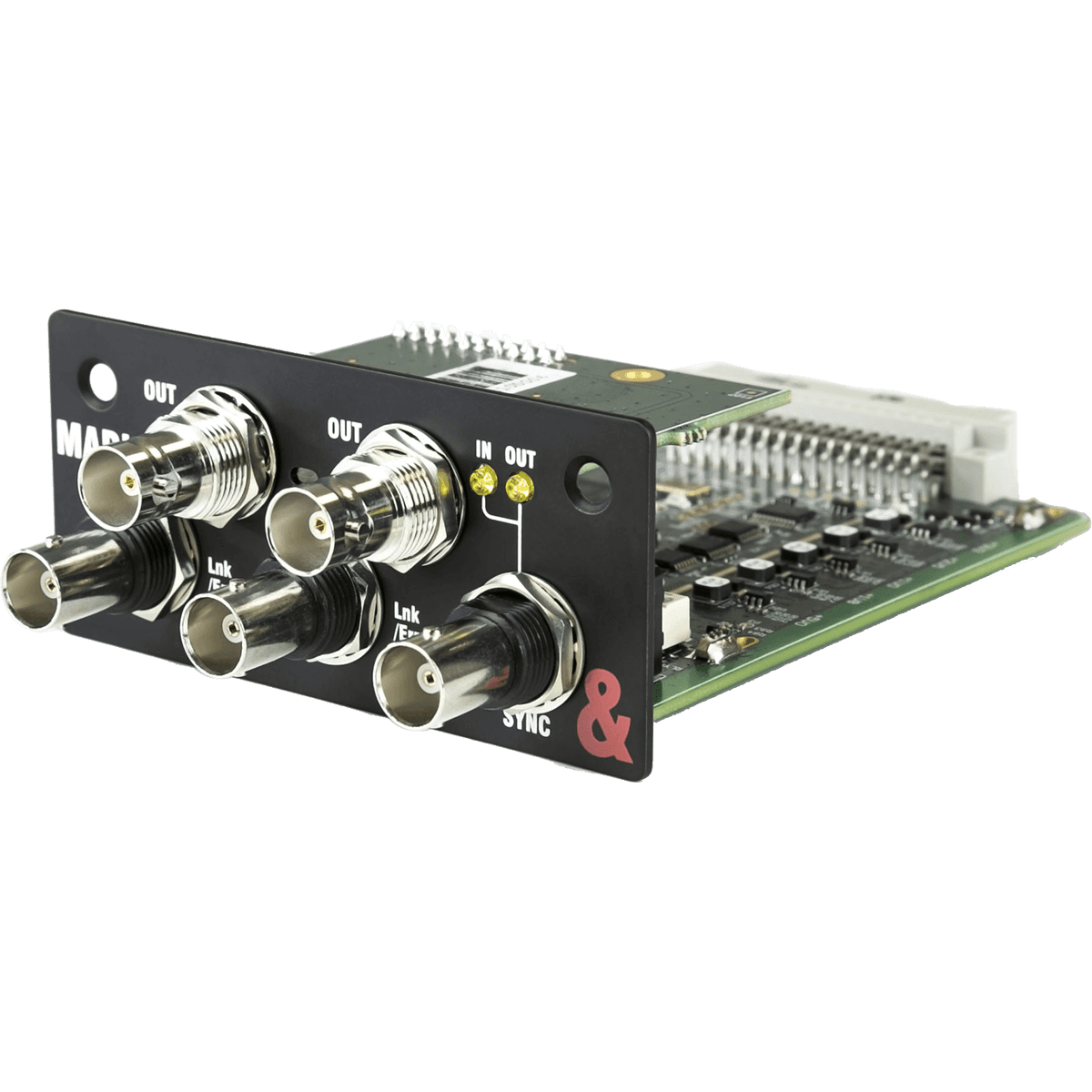

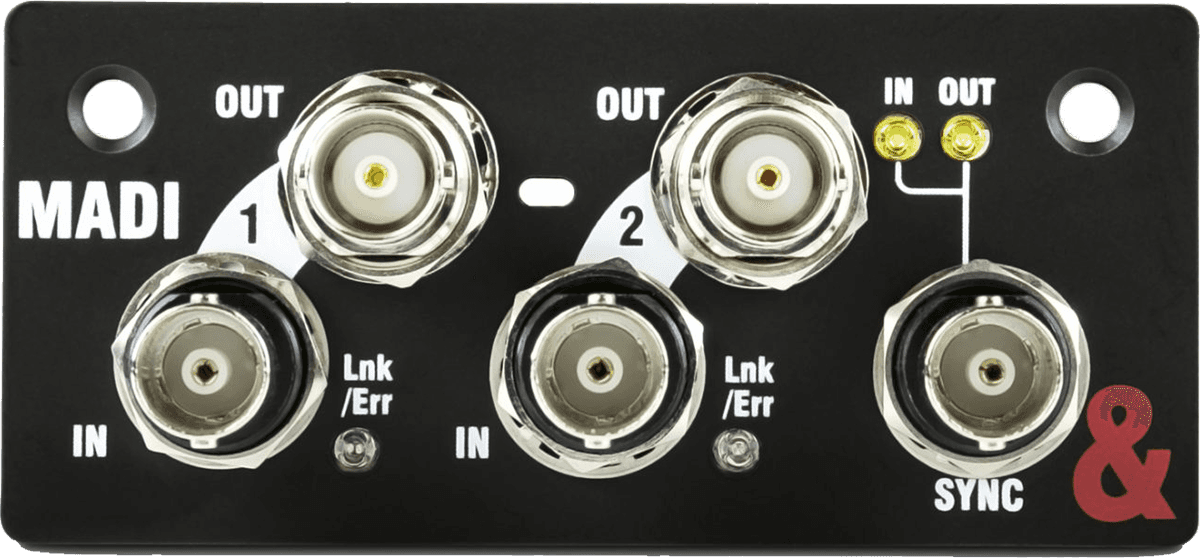

Carte optionnelle MADI Allen & Heath SQ-MADI

Caractéristiques Allen & Heath SQ-MADI

• Ajoute une interface MADI 64 × 64 aux mélangeurs Allen & Heath SQ.
• Fonctionne à 48 kHz ou 96 kHz selon la configuration du système raccordé.
• Permet des configurations BNC séparées ou redondantes.
• Autorise la répartition du signal grâce aux connexions BNC disponibles.
• Assure la synchronisation avec des équipements externes par Wordclock BNC.
• Permet à la console SQ de fonctionner comme maître ou esclave du système.
• Facilite la connexion aux systèmes de diffusion, d’enregistrement, cars régie et consoles tierces.

Informations techniques Allen & Heath SQ-MADI

• Interface MADI : 64 × 64 canaux.
• Fréquence d’échantillonnage : 48 kHz ou 96 kHz.
• Entrées BNC : 2 paires.
• Sorties BNC : 2 paires.
• Connexion de synchronisation : Wordclock BNC à double fonction entrée et sortie.
• Plateforme hôte : mélangeurs Allen & Heath SQ.
• Liaisons MADI : câbles coaxiaux.

Les points clés du SQ-MADI Allen & Heath

Interface MADI 64 × 64 de la carte Allen & Heath SQ-MADI

La carte optionnelle MADI Allen & Heath SQ-MADI ajoute à un mélangeur SQ une interface MADI de 64 × 64 canaux. Elle fonctionne avec deux fréquences d’échantillonnage indiquées, 48 kHz et 96 kHz, ce qui permet de l’intégrer à des chaînes numériques utilisant l’un de ces deux formats. Cette capacité vise les échanges comportant un nombre élevé de canaux entre la console et un système externe. Dans un environnement de diffusion, d’enregistrement ou de production audiovisuelle, la carte centralise ainsi une liaison multicanal sur l’interface MADI prévue. Les données fournies établissent clairement la capacité, les fréquences disponibles et la plateforme hôte SQ, sans attribuer d’autres performances non documentées.

La connectique de la SQ-MADI repose sur des liaisons BNC associées au transport MADI par câbles coaxiaux. Les spécifications communiquées mentionnent deux paires d’entrées BNC et deux paires de sorties BNC, une architecture destinée aux configurations séparées, redondantes ou à la répartition du signal. Cette organisation donne aux utilisateurs de consoles SQ plusieurs possibilités de câblage selon la topologie du système de diffusion ou d’enregistrement. Elle peut notamment servir lorsqu’un même environnement doit prévoir une liaison principale et une organisation de secours. La description fournie ne précise toutefois ni longueur maximale de câble ni caractéristiques électriques détaillées ; ces paramètres ne doivent donc pas être déduits au-delà des informations disponibles.

La SQ-MADI est présentée pour la connexion et la synchronisation avec des systèmes de diffusion, des systèmes d’enregistrement, des cars régie et des consoles tierces. Son intérêt fonctionnel vient du transport d’un nombre élevé de canaux par câbles coaxiaux, en conservant une interface spécifiquement destinée au format MADI. Pour un exploitant déjà équipé d’une console SQ, cette carte d’extension apporte donc une passerelle directe vers ce type d’infrastructure audio numérique. Les informations transmises ne donnent pas de norme de conformité, de durée de garantie ou de certification propre à la carte. Une évaluation professionnelle doit par conséquent s’appuyer sur les caractéristiques documentées et vérifier séparément les exigences réglementaires ou contractuelles du projet.

Pourquoi utiliser la carte Allen & Heath SQ-MADI en diffusion et enregistrement ?

Pourquoi utiliser la carte Allen & Heath SQ-MADI en diffusion ou en enregistrement ? La réponse tient d’abord à son interface MADI 64 × 64, pensée pour échanger un grand nombre de canaux entre un mélangeur SQ et un équipement externe compatible. Les usages explicitement cités comprennent les systèmes de diffusion, les systèmes d’enregistrement, les cars régie et les consoles tierces. Cette orientation correspond aux installations où le transport multicanal et la synchronisation sont des besoins centraux. La possibilité de travailler à 48 kHz ou 96 kHz permet en outre d’adapter la fréquence d’échantillonnage au système raccordé, dans les limites des deux valeurs indiquées par Allen & Heath.

Les deux paires d’entrées BNC et les deux paires de sorties BNC ouvrent plusieurs scénarios d’intégration. Les informations fournies indiquent qu’elles peuvent servir à des configurations séparées ou redondantes, ainsi qu’à une répartition du signal. Dans un contexte broadcast ou d’enregistrement, cette souplesse de connexion permet d’organiser les liaisons selon les besoins de la régie, de la console tierce ou du système de capture. La SQ-MADI ne remplace pas les autres formats audio numériques cités pour l’écosystème SQ, comme Dante ou Waves ; elle répond spécifiquement au besoin MADI sur BNC coaxial. Aucune comparaison chiffrée avec ces autres cartes n’est fournie, donc aucune supériorité ne peut être affirmée.

Pour un utilisateur qui doit intégrer une console SQ à une infrastructure MADI existante, la SQ-MADI apporte une fonction clairement définie : transporter jusqu’à 64 canaux dans chaque sens et assurer la synchronisation via Wordclock BNC. Le bénéfice concret réside dans la compatibilité avec un flux de travail multicanal sans devoir attribuer à la carte des fonctions de mixage qui appartiennent à la console hôte. Les informations disponibles ne précisent ni normes particulières, ni garantie, ni conditions de SAV spécifiques à cette référence. Pour un projet professionnel suivi par Energyson, ces éléments documentaires doivent être vérifiés séparément avant validation définitive de l’intégration, en complément des caractéristiques techniques ici établies.

Comment synchroniser une console SQ avec la carte Allen & Heath SQ-MADI ?

La synchronisation avec la carte Allen & Heath SQ-MADI s’appuie sur une connexion Wordclock BNC à double fonction. D’après les informations fournies, cette connexion peut fonctionner en entrée ou en sortie, ce qui permet à la console SQ d’être maître ou esclave dans le système. Ce choix est important lorsqu’une infrastructure de diffusion ou d’enregistrement impose une référence d’horloge commune entre plusieurs équipements numériques. La SQ-MADI offre ainsi un moyen prévu pour intégrer la console à cette organisation de synchronisation. Les données communiquées ne précisent pas de procédure de réglage détaillée, de terminaison Wordclock ou de paramètres supplémentaires ; il convient donc de rester dans le cadre des fonctions explicitement décrites.

En pratique, le rôle maître ou esclave dépend de l’architecture du système auquel la console SQ est raccordée. Si la console doit fournir la référence d’horloge, la fonction de sortie Wordclock BNC est prévue ; si elle doit suivre une référence externe, la fonction d’entrée est disponible. La fréquence d’échantillonnage de la carte doit rester dans les deux valeurs annoncées, 48 kHz ou 96 kHz. Cette combinaison entre MADI multicanal et Wordclock facilite la cohérence d’une installation réunissant console SQ, système d’enregistrement, chaîne de diffusion ou console tierce. Aucune information supplémentaire n’est fournie sur les tolérances d’horloge, le jitter ou les mécanismes internes de reprise de synchronisation.

Cette fonction Wordclock distingue clairement la partie synchronisation de la partie transport audio MADI. Le flux multicanal passe par les connexions BNC MADI, tandis que la connexion Wordclock BNC assure le rôle d’horloge décrit dans la documentation fournie. Pour un technicien, cette séparation permet d’identifier plus facilement les deux fonctions lors de la préparation du câblage et du diagnostic d’une installation. La SQ-MADI reste toutefois dépendante d’une configuration correcte de l’ensemble du système, dont les détails ne sont pas fournis ici. Aucune certification, norme de synchronisation détaillée ou durée de garantie n’est indiquée ; ces points doivent être contrôlés dans la documentation officielle ou auprès d’Energyson selon les exigences du projet.

Connectique BNC et configurations de la carte Allen & Heath SQ-MADI

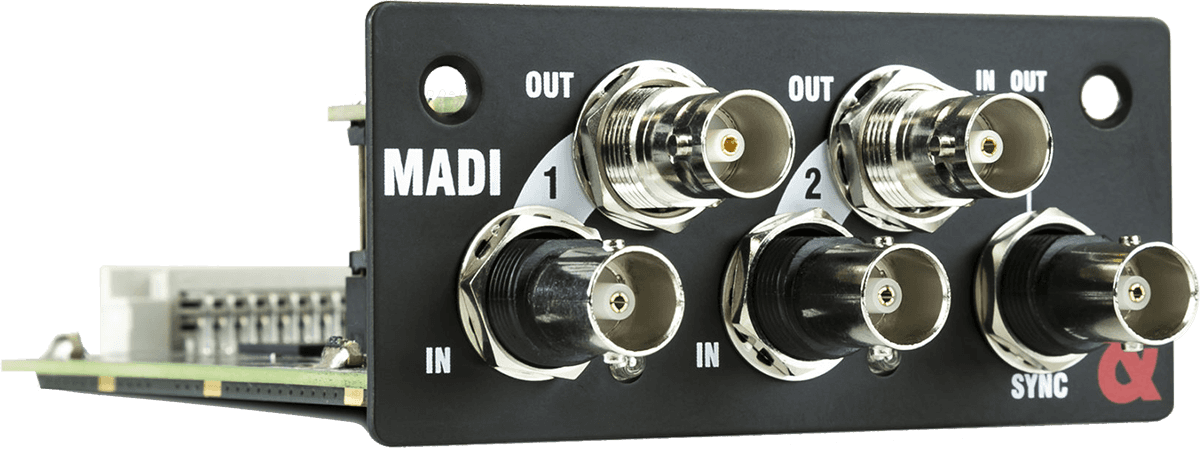

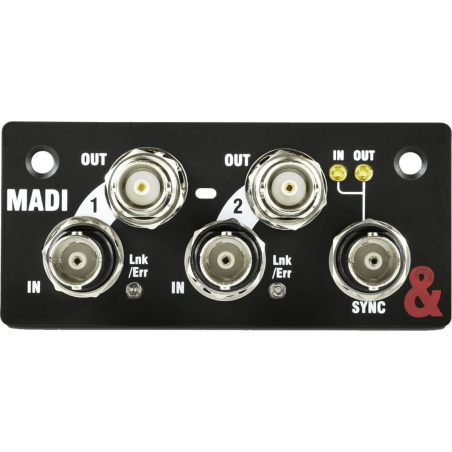

La connectique de la carte Allen & Heath SQ-MADI est organisée autour de deux paires d’entrées BNC et de deux paires de sorties BNC. Les informations produit indiquent que ces connexions peuvent être utilisées dans des configurations séparées ou redondantes, et qu’elles peuvent également servir à répartir le signal. Cette souplesse est pertinente lorsqu’une installation doit acheminer des flux MADI entre une console SQ et plusieurs éléments de régie, d’enregistrement ou de diffusion. Le support de liaison indiqué est le câble coaxial. Aucune autre connectique MADI, comme une liaison optique, n’est mentionnée dans les données fournies ; il ne faut donc pas lui attribuer une compatibilité qui n’est pas documentée.

La redondance mentionnée dans les informations fournies constitue un mode de câblage possible, mais aucun mécanisme automatique de bascule n’est décrit. Il est donc exact de présenter la SQ-MADI comme permettant un montage redondant par ses connexions BNC, sans affirmer la manière dont une éventuelle reprise est gérée. De même, la possibilité de splitter ou de répartir le signal est indiquée, mais aucun schéma de routage détaillé n’est fourni. Cette distinction est utile pour un intégrateur qui doit documenter précisément la chaîne audio. La carte fournit les interfaces physiques et la capacité MADI annoncées, tandis que l’organisation finale dépend du système SQ et des équipements tiers raccordés.

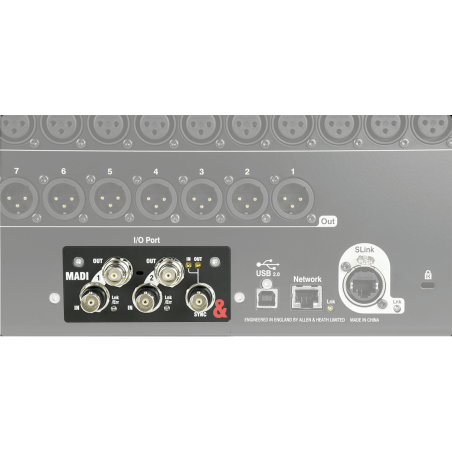

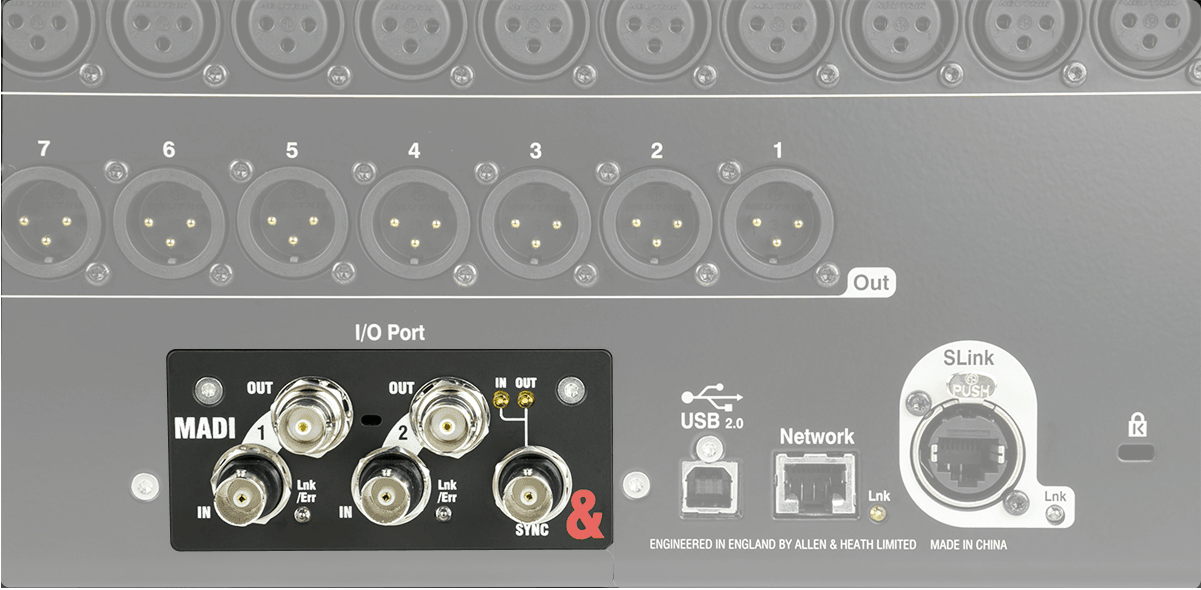

L’intégration de la SQ-MADI reste centrée sur les mélangeurs Allen & Heath SQ, qui constituent la plateforme hôte indiquée. La carte est destinée à étendre leur connectivité vers des infrastructures MADI et à permettre la synchronisation avec des équipements externes. Dans un parc comprenant également des solutions Dante ou Waves, ces formats sont cités comme autres possibilités de cartes pour le port d’entrée-sortie SQ, mais aucune donnée comparative n’est fournie sur leurs capacités respectives. Le choix doit donc être fondé sur le format réellement demandé par l’installation. Les données disponibles ne précisent ni accessoires livrés, ni norme spécifique, ni garantie propre à la SQ-MADI ; ces points restent à confirmer séparément pour le projet concerné.

Notre avis d’expert Energyson sur SQ-MADI

Sur la base des spécifications fournies, la SQ-MADI répond à un besoin précis : intégrer une console Allen & Heath SQ à une infrastructure MADI à forte densité de canaux. Le 64 × 64 à 48 kHz ou 96 kHz, les connexions BNC et le Wordclock d’entrée ou de sortie sont les éléments les plus structurants pour un technicien. La possibilité d’organiser les liaisons en configuration séparée ou redondante apporte aussi de la souplesse au câblage. En revanche, aucune donnée n’est fournie sur la longueur maximale des liaisons, les accessoires, la garantie ou des normes spécifiques ; ces points doivent être vérifiés avant une intégration définitive.

Par rapport aux cartes Dante ou Waves citées dans l’écosystème SQ, la SQ-MADI se distingue ici uniquement par ce qui est documenté : une interface MADI sur BNC coaxial, 64 × 64 canaux et une synchronisation Wordclock. Les informations fournies ne permettent pas de comparer objectivement la latence, les capacités réseau ou les fonctions de routage de ces autres solutions. Pour un exploitant broadcast, un technicien d’enregistrement ou un intégrateur travaillant déjà en MADI, la SQ-MADI est donc cohérente lorsque le cahier des charges exige ce format et une compatibilité avec les consoles SQ. Pour d’autres protocoles, le choix doit être réévalué selon l’infrastructure.

"Pour une console SQ intégrée en MADI, le 64 × 64, le Wordclock BNC et les liaisons redondantes structurent clairement le câblage et la synchronisation." – [Prénom], [fonction], Energyson ([spécialité])
