Allen & Heath
SQ-RACK

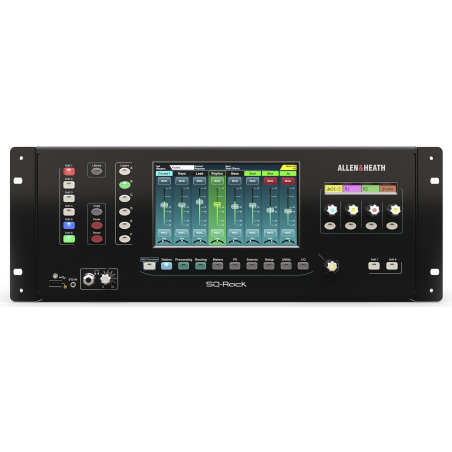

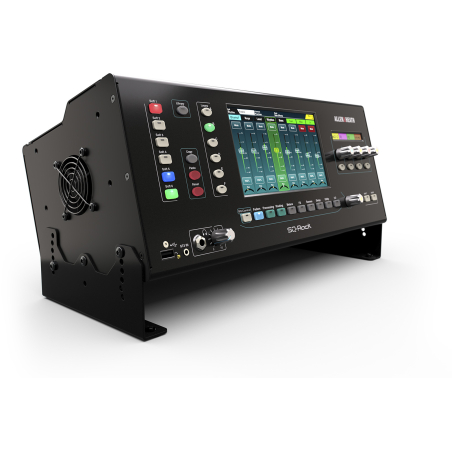

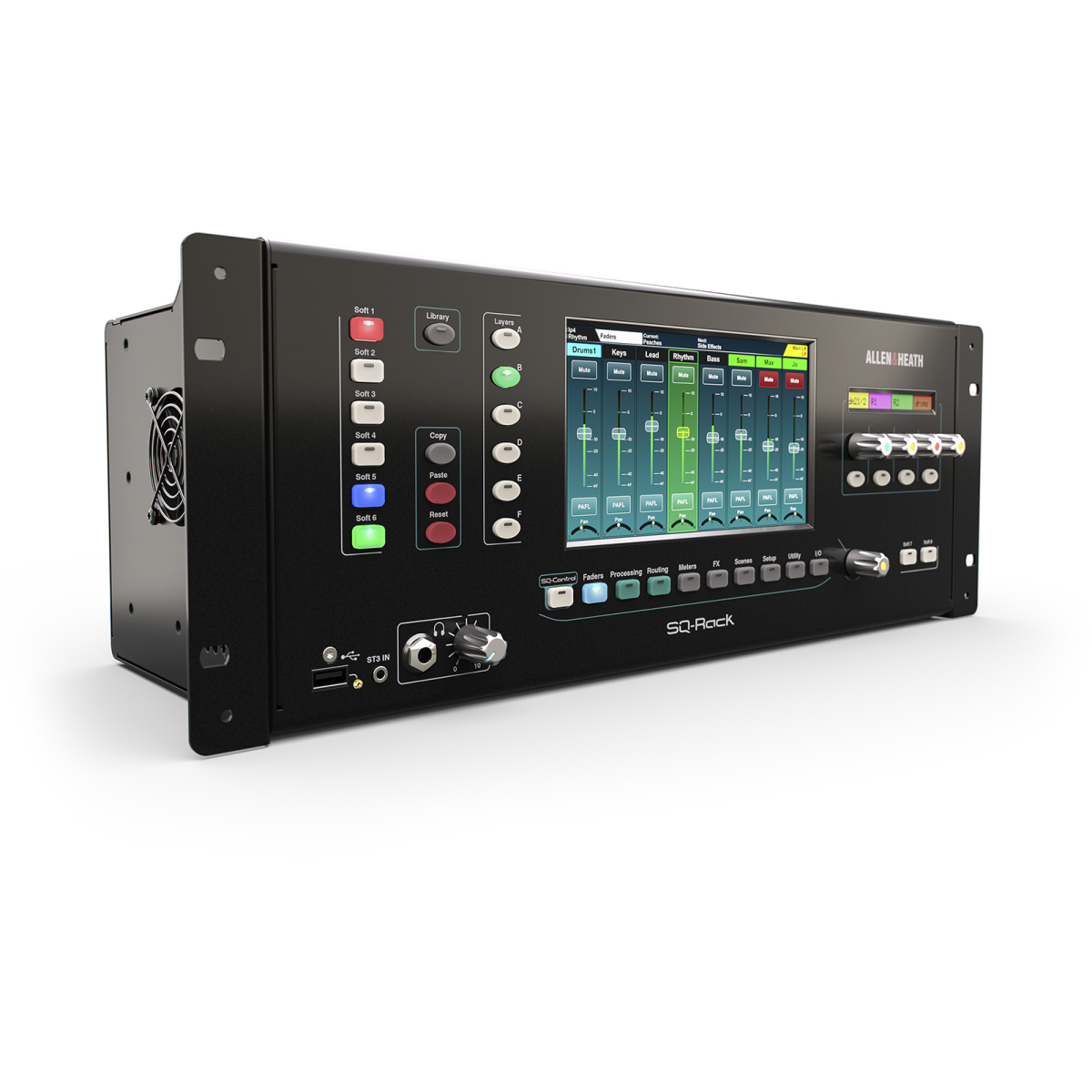

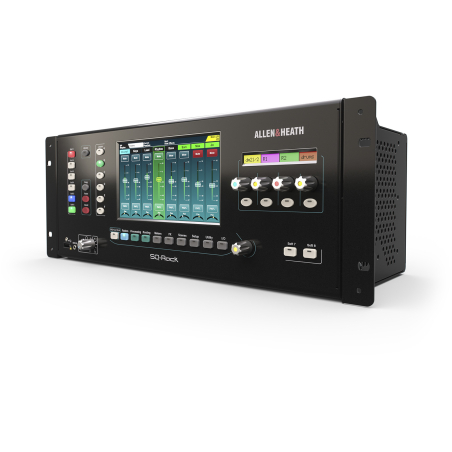

Console numérique Allen & Heath SQ-RACK

Caractéristiques Allen & Heath SQ-RACK

• Format rackable 4U avec équerres multipositions fournies pour l’intégration dans une régie ou un système mobile.
• Écran dédié aux faders remplaçant les faders physiques pour conserver le contrôle de mixage dans un format rack.
• Écran SQControl destiné au contrôle simplifié des mutes, niveaux, rappels de scènes et paramètres essentiels.
• Douze mixes configurables comme groupes ou auxiliaires, en mono ou stéréo, pour adapter les distributions audio.
• Mélangeur automatique de microphones intégré pour les conférences, tables rondes et environnements comportant plusieurs microphones.
• Port SLink permettant d’étendre les entrées et sorties avec les boîtiers de scène Allen & Heath compatibles.
• Port d’extension compatible avec des cartes Dante, Waves ou MADI optionnelles pour l’intégration aux réseaux audio.
• Architecture DEEP permettant d’intégrer des traitements et émulations directement dans les canaux d’entrée et de mix.
• Huit moteurs d’effets RackExtra avec retours stéréo dédiés pour préserver les canaux d’entrée.
• Enregistrement et lecture SQ-Drive directement sur support USB, sans ordinateur pour les fonctions compatibles.
• Commande à distance disponible sous Windows, macOS, iOS et Android.
• Compatibilité avec les mixeurs personnels Allen & Heath ME pour les configurations de retours personnels.

Informations techniques Allen & Heath SQ-RACK

• Moteur FPGA XCVI fonctionnant à une fréquence d’échantillonnage de 96 kHz.
• Traitement de 48 canaux d’entrée et gestion de 36 bus de sortie.
• Latence annoncée inférieure à 0,7 ms.
• Sortie principale LR stéréo, 12 mixes configurables et 3 matrices stéréo.

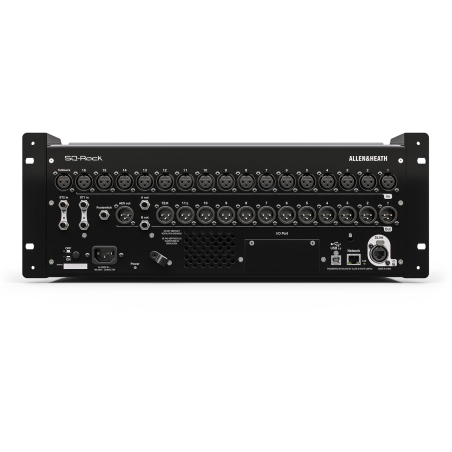

• 17 canaux d’entrée micro ou ligne sur connecteurs XLR.
• 4 canaux d’entrée ligne sur connecteurs TRS.
• 1 canal d’entrée stéréo sur mini-jack de 3,5 mm.
• 12 canaux de sortie sur connecteurs XLR.
• 2 canaux de sortie sur connecteurs TRS.
• 1 canal de sortie numérique stéréo au format AES3.

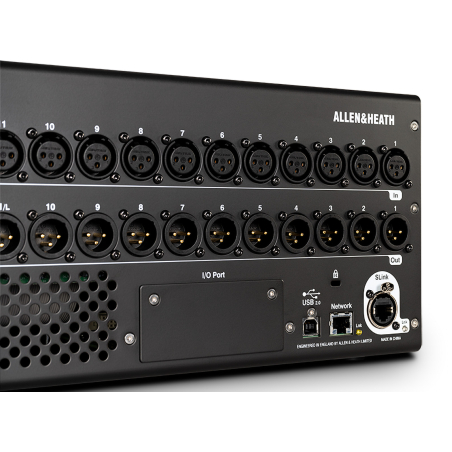

• Port SLink intelligent 128 × 128 pour les extensions d’entrées-sorties et les connexions système.
• Port d’entrées-sorties 64 × 64 pour les cartes optionnelles.
• Interface audio USB-B 32 × 32 pour l’enregistrement et la lecture multicanaux.
• SQ-Drive jusqu’à 16 × 16 à 96 kHz ou 32 × 32 à 48 kHz.
• 8 moteurs d’effets stéréo RackExtra avec retours dédiés.

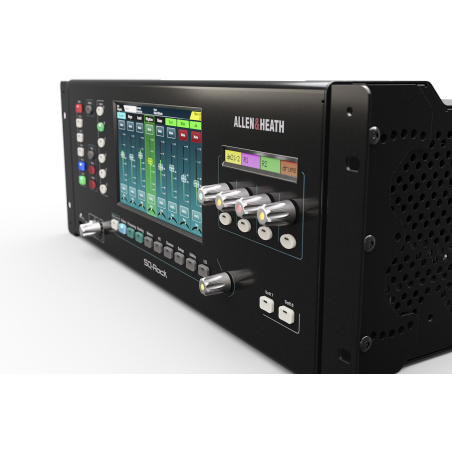

• Écran tactile de 17,8 cm avec contrôle rotatif associé.
• 8 touches de raccourcis SoftKeys et 4 Soft Rotaries avec touches associées.
• Sortie casque stéréo.
• Connexion configurable pour un ou deux commutateurs au pied.
• Connexion réseau RJ45.
• Bloc d’alimentation secteur IEC.
• Montage en rack 19 pouces avec équerres multipositions fournies.
• Poids de 5,80 kg.

Les points clés du SQ-RACK Allen & Heath

Pourquoi le moteur XCVI 96 kHz du Allen & Heath SQ-RACK convient-il au mixage professionnel ?

Le Allen & Heath SQ-RACK reprend le moteur FPGA XCVI à 96 kHz développé pour les systèmes dLive. Cette architecture traite jusqu’à 48 canaux d’entrée et 36 bus de sortie avec une latence annoncée inférieure à 0,7 ms. Cette combinaison répond aux contraintes du mixage live, du broadcast et des installations audiovisuelles où le délai de traitement doit rester réduit. Le fonctionnement à 96 kHz accompagne également les traitements internes, les effets RackExtra et les options DEEP sans imposer de chaîne de traitement externe. Les données fournies positionnent donc le noyau XCVI comme l’élément central de la console numérique rackable.

La structure de mixage comprend une sortie principale LR stéréo, 12 mixes utilisables comme groupes ou auxiliaires et 3 matrices stéréo. Les mixes peuvent fonctionner en mono ou en stéréo, ce qui permet d’organiser une façade, des retours, des distributions ou plusieurs destinations audio depuis le même moteur. Le SQ-RACK peut ainsi s’intégrer dans une régie fixe, un rack mobile, une production live ou un environnement d’entreprise sans modifier son architecture de traitement. Pour les retours personnels, les 12 mixes et la compatibilité avec les mixeurs Allen & Heath ME constituent des éléments directement documentés.

Le traitement DEEP permet d’intégrer des émulations de préamplis et des compresseurs dans les canaux d’entrée et de mix sans ajouter la latence liée à un système externe. Huit moteurs d’effets stéréo RackExtra complètent cette architecture avec des réverbérations, délais, modulations et autres effets disposant de retours dédiés. Dans une lecture d’expertise Energyson, la fiabilité fonctionnelle s’évalue ici à partir des caractéristiques documentées : fréquence de 96 kHz, latence inférieure à 0,7 ms, architecture FPGA et traitement intégré. Les informations communiquées ne précisent toutefois ni durée de garantie ni norme particulière, qui doivent être vérifiées séparément.

Comment étendre la connectivité du Allen & Heath SQ-RACK avec SLink et les cartes audio ?

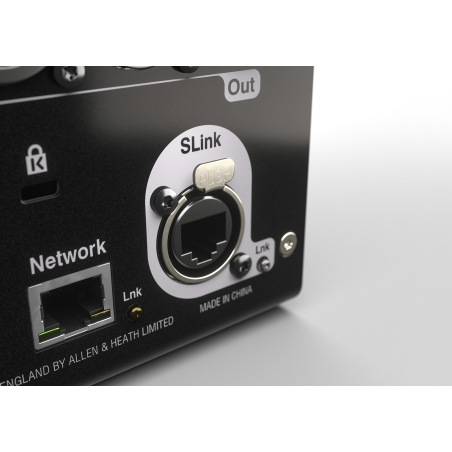

Le port SLink intelligent 128 × 128 constitue le principal moyen d’étendre les entrées et sorties du Allen & Heath SQ-RACK. Il permet notamment d’utiliser les expandeurs 48 kHz AR2412, AR84 et AB168 ainsi que le DX168 fonctionnant à 96 kHz. Cette extension peut porter le système jusqu’à 48 entrées microphone selon la configuration utilisée. Le même environnement SLink permet également de relier une console SQ à une autre SQ ou à un système dLive. Cette compatibilité facilite la construction d’une infrastructure Allen & Heath distribuée entre scène, régie, façade et retours sans modifier le moteur de mixage principal.

Le SQ-RACK dispose également d’un port d’entrées-sorties 64 × 64 destiné aux cartes optionnelles. Les informations fournies mentionnent la compatibilité avec des cartes Dante, Waves ou MADI. Cette possibilité permet d’intégrer la console numérique rackable dans des systèmes audio numériques déjà équipés de ces formats, ou d’organiser un split numérique entre façade et retours. Les cartes restent optionnelles et leur présence dépend donc de la configuration retenue. La console conserve parallèlement ses connexions locales XLR, TRS, AES3, USB et réseau RJ45, permettant un fonctionnement autonome avant toute extension numérique.

Cette architecture rend l’évolutivité du SQ-RACK progressive : les entrées et sorties locales peuvent suffire à une première installation, tandis que SLink et le slot 64 × 64 ajoutent des possibilités lorsqu’un système devient plus complexe. La compatibilité avec les expandeurs Allen & Heath et les cartes Dante, Waves ou MADI est explicitement indiquée, ce qui fournit une base vérifiable pour concevoir une régie. Dans une approche d’expertise Energyson, le choix d’une extension doit être établi d’après le nombre d’entrées, le format réseau et les équipements existants. Les informations fournies ne détaillent pas les normes ni conditions de garantie des cartes optionnelles.

Enregistrement multipiste et contrôle à distance de la console numérique Allen & Heath SQ-RACK

Le système SQ-Drive intégré permet d’enregistrer et de lire de l’audio directement depuis un support USB. À 96 kHz, le SQ-RACK gère jusqu’à 16 × 16 pistes avec SQ-Drive, tandis que le fonctionnement à 48 kHz porte cette capacité à 32 × 32 pistes. L’enregistrement et la lecture stéréo sont également disponibles. Cette méthode évite l’utilisation obligatoire d’un ordinateur pour une captation compatible avec les possibilités de SQ-Drive. Elle peut servir à enregistrer un concert, relire des pistes ou gérer des contenus stéréo, tout en conservant le moteur de mixage de la console au centre du système.

Pour les configurations nécessitant un ordinateur, l’interface USB-B du SQ-RACK fonctionne en 32 × 32 pour l’enregistrement et la lecture multicanaux. Les informations fournies indiquent une utilisation à 96 kHz pour l’enregistrement multipiste, les playbacks et les balances virtuelles. L’interface est annoncée compatible ASIO et Core Audio et s’accompagne de possibilités de contrôle DAW et MIDI. Ce fonctionnement permet d’utiliser la console numérique Allen & Heath comme interface audio multicanal sans ajouter une interface séparée, sous réserve de respecter les logiciels, systèmes et connexions compatibles avec les protocoles mentionnés.

Le contrôle ne dépend pas uniquement de la façade du rack. Allen & Heath prévoit des applications gratuites sous Windows, macOS, iOS et Android, complétées par des applications destinées à l’ingénieur du son et aux musiciens. Le SQ-RACK dispose en plus d’un écran tactile, d’un écran dédié aux faders, de huit SoftKeys et de quatre Soft Rotaries. L’écran SQControl donne un accès simplifié aux mutes, niveaux et rappels de scènes. Cette combinaison convient à une régie distante ou compacte. L’expertise Energyson consiste ici à rapprocher les besoins de contrôle des interfaces réellement documentées, sans présumer de fonctions logicielles non indiquées.

Installation en rack, retours personnels et gestion multi-micros avec le Allen & Heath SQ-RACK

Le Allen & Heath SQ-RACK concentre le moteur de la gamme SQ dans un châssis rackable de 4U pesant 5,80 kg. Les équerres de rack multipositions sont fournies et la console dispose d’un bloc d’alimentation secteur IEC. Son écran dédié aux faders remplace les faders physiques, tandis que SQControl simplifie l’accès aux commandes essentielles. Cette organisation est adaptée aux installations où la console doit rester dans un rack, notamment en audiovisuel, en régie ou pour des productions mobiles. La connexion configurable d’un ou deux commutateurs au pied ajoute une possibilité de commande physique selon les fonctions assignées dans le système.

Pour le monitoring, le SQ-RACK propose 12 mixes configurables en groupes ou auxiliaires, en mono ou stéréo. La gamme SQ est également compatible avec les mixeurs personnels Allen & Heath ME. Chaque mix peut bénéficier du traitement disponible dans l’architecture SQ, ce qui permet d’organiser plusieurs retours personnels au sein du même système. La latence inférieure à 0,7 ms constitue une donnée importante pour les retours intra-auriculaires et les applications live. L’association des mixes, du SLink et des expandeurs compatibles permet de construire une distribution adaptée à plusieurs musiciens sans dépasser les capacités de traitement documentées de la console.

Le mélangeur automatique de microphones AMM répond aux usages de conférences, tables rondes et plateaux comportant plusieurs microphones. Il est intégré à l’architecture de la console et les informations fournies indiquent qu’il n’ajoute pas de latence liée à un DSP ou à un plugin externe. Cette fonction complète les 17 canaux micro ou ligne XLR locaux et les possibilités d’extension par SLink. Les données communiquées décrivent également la gamme SQ comme robuste, mais aucune certification de résistance, norme de sécurité particulière ou durée de garantie n’est précisée. Une validation Energyson doit donc rester fondée sur les spécifications documentées et la configuration réelle.

Notre avis d’expert Energyson sur SQ-RACK

Pour un technicien travaillant avec des consoles numériques, le point distinctif du SQ-RACK est l’association d’un moteur XCVI 96 kHz, de 48 canaux de traitement, de 36 bus et d’une latence inférieure à 0,7 ms dans un format 4U. L’écran de faders dédié remplace la surface à faders physiques, ce qui change directement l’ergonomie mais réduit l’espace nécessaire dans un rack. SLink 128 × 128, l’USB 32 × 32 et le slot pour cartes Dante, Waves ou MADI permettent de faire évoluer la connectivité sans modifier le cœur de mixage.

Aucun produit concurrent externe précis n’est décrit dans les informations fournies, ce qui ne permet pas une comparaison nominative fiable. Par rapport aux autres configurations SQ utilisant des faders physiques, le SQ-RACK privilégie le rack, l’écran dédié et le contrôle à distance tout en conservant le noyau XCVI et les fonctions de la gamme. Il est donc cohérent pour un technicien, un installateur, une régie broadcast ou une équipe live recherchant 48 canaux de traitement dans un châssis rackable. Un utilisateur privilégiant une surface tactile et physique traditionnelle devra surtout évaluer cette différence d’ergonomie.

"Le SQ-RACK concentre l’architecture XCVI 96 kHz, l’extension SLink et l’enregistrement multipiste dans un châssis 4U adapté aux régies rackables." – conseiller, Energyson (consoles numériques)
