Allen & Heath
SQ SLINK

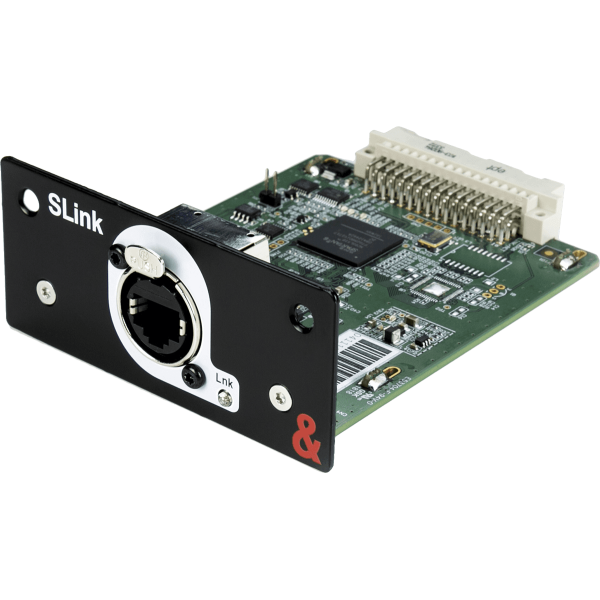

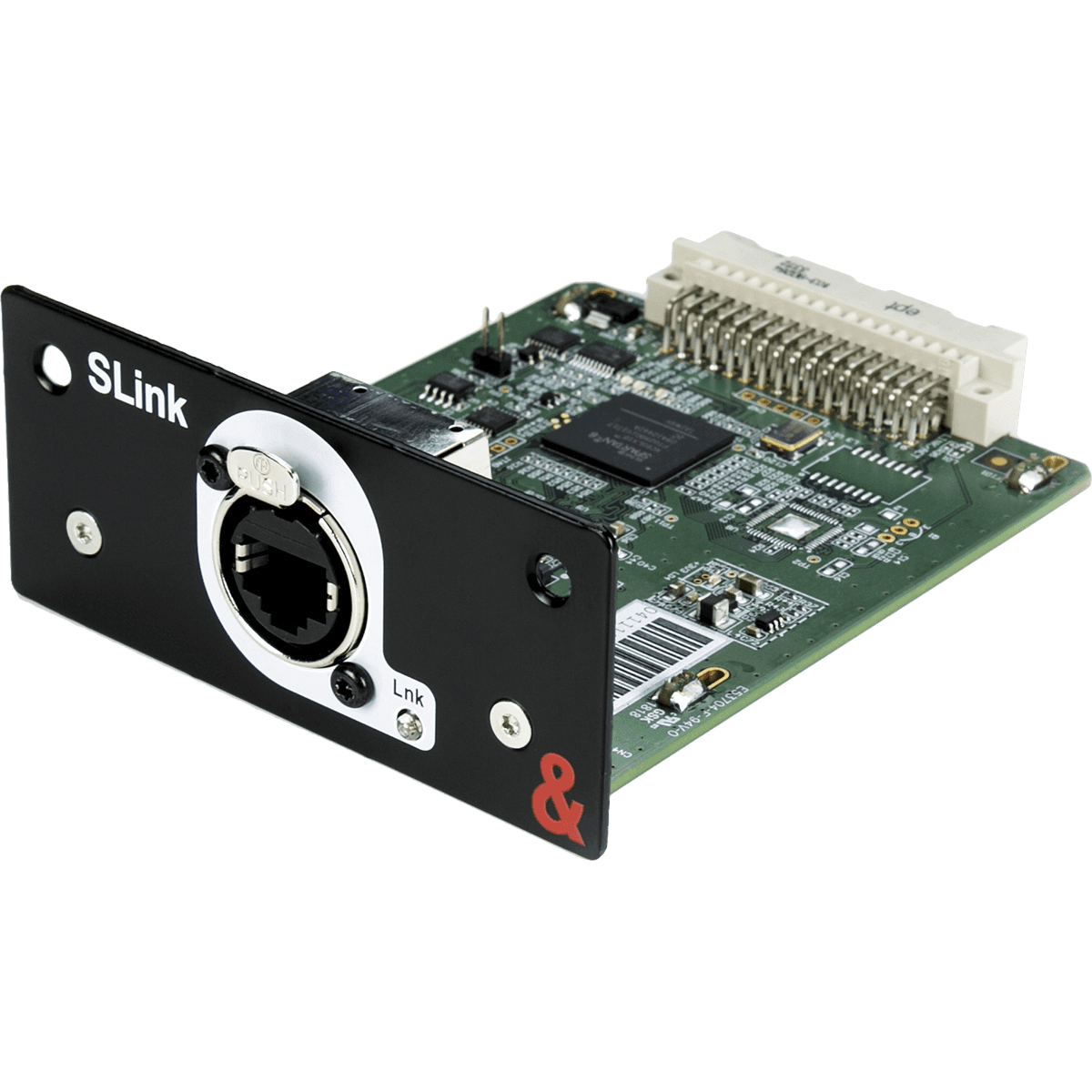

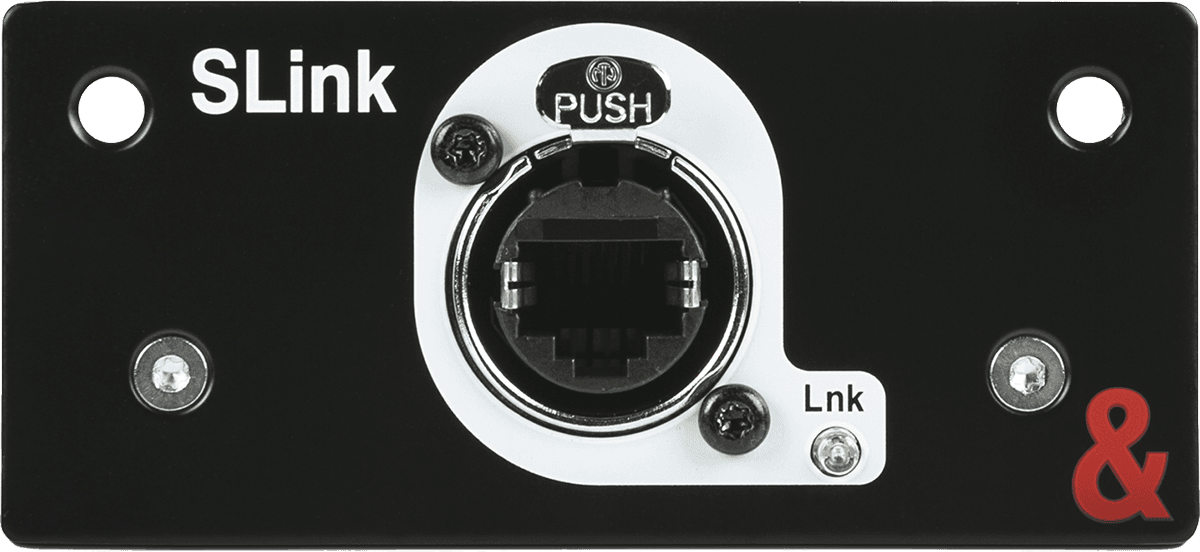

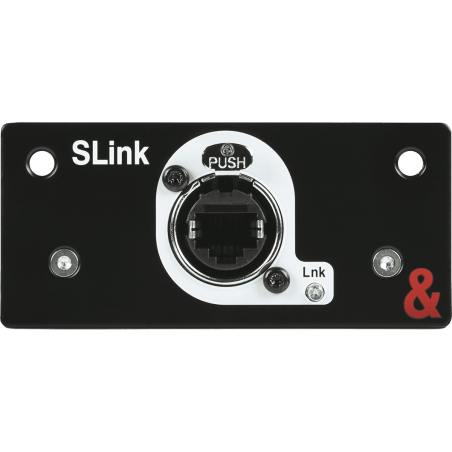

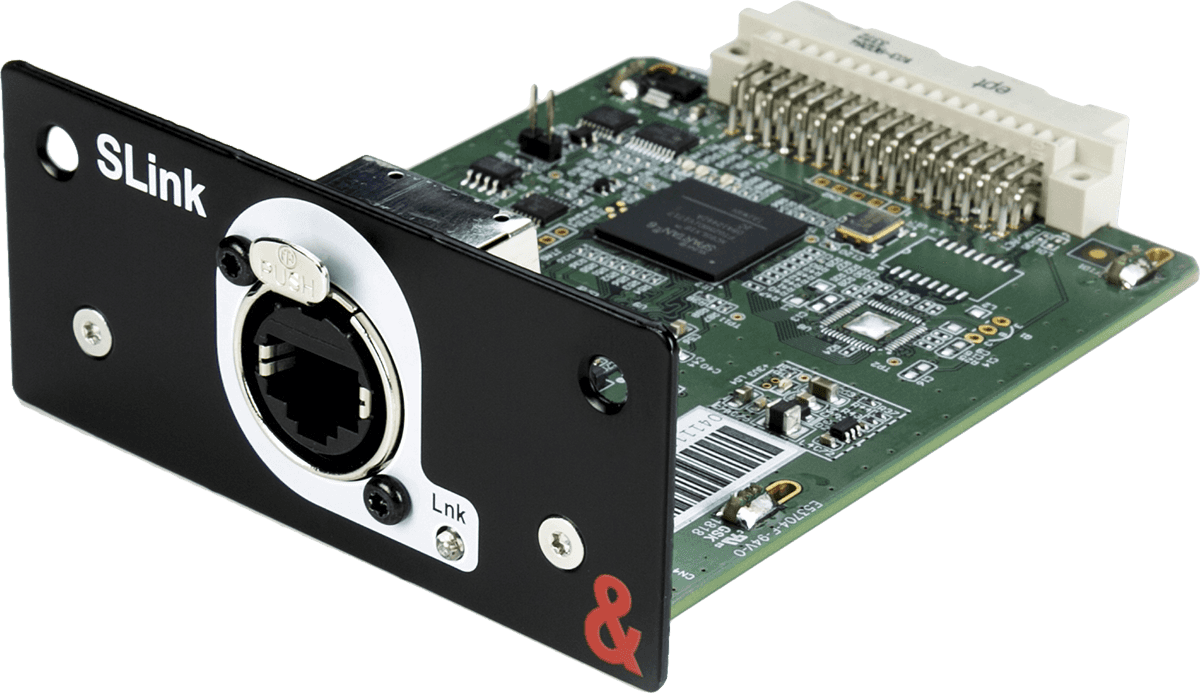

Carte optionnelle SLink Allen & Heath SQ SLink

Caractéristiques Allen & Heath SQ SLink

• 128 entrées et 128 sorties audio et de contrôle de préampli pour une capacité d'extension maximale
• Bascule intelligente entre les modes de fonctionnement 96 kHz et 48 kHz selon les besoins du système
• Compatibilité triple protocole : gigaACE, DX et dSnake pour une intégration dans tout écosystème Allen & Heath
• Conversion de taux d'échantillonnage indépendante permettant l'utilisation simultanée de deux protocoles distincts
• Installation plug & play sans configuration complexe, nécessitant uniquement le firmware SQ V1.3
• Format compact et léger facilitant l'intégration dans le port SLink des consoles SQ
• Contrôle à distance des préamplis des boîtiers de scène connectés directement depuis la console

Informations techniques Allen & Heath SQ SLink

• Fréquence d'échantillonnage : 96 kHz
• Dimensions : 88 x 116 x 40 mm
• Poids : 0,10 kg
• Nombre d'entrées : 128 (audio et contrôle de préampli)
• Nombre de sorties : 128 (audio et contrôle de préampli)
• Modes de fonctionnement : 96 kHz ou 48 kHz
• Protocoles compatibles : gigaACE (96 kHz), DX (96 kHz), dSnake (48 kHz)
• Conversion SRC indépendante pour double protocole
• Firmware requis : SQ V1.3 minimum
• Couleur : noir

Les points clés du SQ SLink Allen & Heath

Extension réseau SLink pour consoles Allen & Heath SQ

La carte optionnelle SQ SLink transforme les consoles numériques Allen & Heath SQ en véritables plateformes réseau audio. En offrant 128 entrées et 128 sorties audio, elle permet de connecter les consoles SQ à un large éventail de périphériques compatibles, notamment les boîtiers de scène numériques AR2412, AR84, AB168 et DX168. Cette capacité d'extension fait de la SQ SLink un élément central pour les configurations live, broadcast ou installation fixe nécessitant un grand nombre de canaux et une distribution audio sur de longues distances. Le contrôle intégré des préamplis à distance garantit un pilotage complet du système depuis la position de mixage, sans intervention sur scène.

Pour les techniciens son et les intégrateurs, cette carte représente un gain de temps considérable lors du déploiement de systèmes audio en réseau. La connexion directe via le port SLink de la console élimine les étapes de configuration complexes et réduit les risques d'erreur lors de l'installation. Cette simplicité de mise en place convient parfaitement aux tournées, aux événements d'entreprise et aux installations permanentes dans les salles de conférence ou les lieux de culte.

La compatibilité native avec l'écosystème Allen & Heath assure une cohérence sonore et un contrôle unifié sur l'ensemble de la chaîne audio. Les utilisateurs disposant déjà de consoles SQ ou de systèmes dLive peuvent intégrer la carte SQ SLink sans remettre en question leur infrastructure existante, ce qui protège leur investissement matériel tout en augmentant les possibilités de configuration.

Compatibilité triple protocole gigaACE, DX et dSnake de la carte SQ SLink

La carte SQ SLink se distingue par sa compatibilité avec trois protocoles réseau audio propriétaires Allen & Heath. Le protocole gigaACE fonctionne à 96 kHz et offre un transport audio haute résolution adapté aux productions exigeantes en qualité sonore. Le protocole DX, également en 96 kHz, permet la connexion aux expandeurs de la série DX168 pour des configurations compactes et performantes. Enfin, le protocole dSnake assure la rétrocompatibilité à 48 kHz avec les boîtiers de scène de la gamme Qu et les systèmes GLD, élargissant ainsi le parc matériel exploitable.

Cette triple compatibilité garantit aux utilisateurs une souplesse inégalée dans le choix de leurs périphériques réseau. Que ce soit pour une tournée nécessitant un transport audio longue distance en gigaACE ou pour un événement corporate utilisant des boîtiers de scène dSnake déjà en parc, la carte SQ SLink s'adapte au contexte technique sans imposer de contrainte sur le protocole à utiliser. Cette flexibilité réduit le besoin d'investir dans de nouveaux périphériques lorsqu'un parc matériel existe déjà.

Les équipes techniques apprécient particulièrement la bascule intelligente entre les modes de fonctionnement, qui simplifie le passage d'un protocole à l'autre sans reconfiguration manuelle complexe. Cette fonctionnalité est un atout décisif pour les prestataires événementiels qui interviennent sur des configurations variées au quotidien.

Conversion SRC indépendante pour systèmes audio hybrides Allen & Heath

La conversion de taux d'échantillonnage indépendante est une fonctionnalité technique essentielle de la carte SQ SLink. Elle permet d'utiliser simultanément deux protocoles fonctionnant à des fréquences d'échantillonnage différentes au sein d'un même système. Par exemple, un utilisateur peut connecter un boîtier de scène DX168 en 96 kHz tout en utilisant un expandeur AR2412 en 48 kHz via dSnake, sans perte de qualité ni conflit de synchronisation. Cette capacité rend la carte particulièrement utile dans les environnements où du matériel de générations différentes coexiste.

En pratique, la conversion SRC indépendante élimine les contraintes habituellement imposées par la nécessité d'harmoniser les fréquences d'échantillonnage sur un réseau audio. Les ingénieurs du son et les intégrateurs peuvent concevoir des systèmes hybrides combinant des sources haute résolution à 96 kHz et des périphériques existants à 48 kHz. Cette interopérabilité réduit les coûts de mise à niveau et prolonge la durée de vie des équipements déjà en service.

La qualité de la conversion assurée par le processeur FPGA XCVI d'Allen & Heath garantit une transparence sonore lors du passage entre les deux taux d'échantillonnage. Le traitement s'effectue sans latence additionnelle perceptible, ce qui est un critère déterminant pour les applications broadcast et les configurations de retours intra-auriculaires où chaque milliseconde compte.

Installation plug & play de la carte SLink sur les consoles SQ Allen & Heath

La mise en service de la carte SQ SLink a été pensée pour être aussi simple que possible. L'installation s'effectue directement dans le port SLink disponible sur les consoles de la série SQ, sans outil spécifique ni câblage supplémentaire. Une fois insérée, la carte est automatiquement reconnue par la console, à condition que le firmware SQ soit en version 1.3 ou supérieure. Cette approche plug & play réduit considérablement le temps de préparation avant un événement ou une installation permanente.

Le format compact de 88 x 116 x 40 mm et le poids de seulement 0,10 kg facilitent le transport et le stockage de la carte dans un flight case de console ou un sac d'accessoires. Pour les prestataires itinérants, cette compacité représente un avantage logistique non négligeable, en particulier lorsque plusieurs cartes optionnelles doivent être emportées pour couvrir différents scénarios de configuration.

La fiabilité de la connexion physique et la stabilité du protocole de communication assurent un fonctionnement sans interruption pendant les représentations live et les enregistrements. La robustesse du connecteur et le design industriel Allen & Heath garantissent une durabilité adaptée aux exigences des environements professionnels les plus contraignants, incluant les tournées et les installations en extérieur.

Pourquoi choisir la carte SQ SLink pour étendre votre console Allen & Heath SQ ?

Le choix de la carte SQ SLink repose sur la nécessité d'augmenter les capacités de votre console SQ sans changer de plateforme de mixage. Avec 128 entrées et 128 sorties, cette carte offre une marge d'extension considérable pour les projets nécessitant un grand nombre de sources et de destinations audio. La compatibilité avec trois protocoles réseau distincts garantit une intégration dans les parcs matériels existants, quel que soit leur niveau de génération technologique, ce qui représente un investissement pérenne pour les entreprises de prestation audiovisuelle et les lieux de spectacle.

Du point de vue de l'expertise Energyson, la carte SQ SLink constitue une solution fiable et éprouvée, soutenue par la qualité de fabrication Allen & Heath et par les normes de conception appliquées à l'ensemble de la gamme SQ et dLive. Energyson accompagne les utilisateurs dans le choix de la configuration réseau adaptée à leur contexte, avec un service après-vente spécialisé et une connaissance approfondie de l'écosystème Allen & Heath.

Comment intégrer la carte SQ SLink dans une configuration réseau audio Allen & Heath existante ?

L'intégration de la carte SQ SLink dans un réseau audio Allen & Heath existant se fait en trois étapes simples. Il faut d'abord vérifier que le firmware de la console SQ est en version 1.3 ou supérieure, puis insérer la carte dans le port SLink dédié. Ensuite, il suffit de configurer les entrées et sorties réseau depuis l'écran tactile de la console, en sélectionnant le protocole souhaité parmi gigaACE, DX ou dSnake. La bascule intelligente entre les protocoles permet de changer de mode de fonctionnement sans redémarrer le système.

Pour les configurations hybrides utilisant deux protocoles à des fréquences d'échantillonnage différentes, la conversion SRC indépendante s'active automatiquement, sans intervention manuelle supplémentaire. Cette automatisation réduit les risques d'erreur et permet aux techniciens de se concentrer sur le mixage plutôt que sur la gestion du réseau audio. Energyson recommande de tester la configuration complète en amont de l'événement pour valider le bon fonctionnement de tous les périphériques connectés et s'assurer de la stabilité du réseau.

Notre avis d'expert Energyson sur le SQ SLink

La carte SQ SLink Allen & Heath remplit parfaitement son rôle de pont réseau pour les consoles de la série SQ. En utilisation quotidienne, la stabilité de la liaison et la transparence de la conversion SRC sont des points particulièrement convaincants. La compatibilité triple protocole évite de se retrouver bloqué par un parc matériel hétérogène, ce qui est un cas fréquent chez les prestataires événementiels. Le format compact et le poids négligeable de la carte en font un accessoire que l'on emporte systématiquement, sans contrainte de transport. La mise en service plug & play est un atout appréciable dans les contextes de montage rapide.

Face à des solutions concurrentes comme les cartes réseau Dante intégrées dans d'autres écosystèmes, la SQ SLink se positionne comme une option native et parfaitement optimisée pour le réseau propriétaire Allen & Heath. Elle ne nécessite aucune licence logicielle tierce ni abonnement, ce qui simplifie la gestion budgétaire. Nous recommandons cette carte aux techniciens son et intégrateurs audiovisuels travaillant avec des consoles SQ et souhaitant exploiter pleinement les boîtiers de scène Allen & Heath, que ce soit en contexte de diffusion live, de conférence ou d'installation fixe.

"La SQ SLink offre une extension réseau fiable et transparente, indispensable pour exploiter tout le potentiel des consoles SQ en configuration multi-boîtiers." – Julien, technicien audiovisuel, Energyson (spécialiste réseau audio numérique)
