Console de mixage numérique Allen & Heath SQ7+

Caractéristiques Allen & Heath SQ7+

• Moteur FPGA XCVI 96 kHz garantissant une latence ultra-faible et un mixage phase-cohérent pour les applications live exigeantes.
• Nouvel écran tactile capacitif 9 pouces avec interface graphique modernisée et design carbon-on-graphite pour une lecture optimale.
• Accès à 8 moteurs d'effets FX et 4 moteurs RackUltra FX premium pour reverbs, harmonizers, pitch shifter et saturator.
• Bundle PlusPack! inclus à l'achat regroupant les plugins SQ après activation sur le shop Allen & Heath.
• 33 faders motorisés 100 mm répartis sur 6 couches personnalisables pour un flux de travail rapide et intuitif.
• Connectique SLink 128x128 compatible avec les expanseurs Everything I/O et les systèmes de monitoring personnel ME.
• Compatibilité avec les cartes optionnelles Dante, Waves et MADI via le port I/O 64x64 extensible à 128x128.
• Traitements DEEP intégrés sans impact sur la latence pour préamps, expanseurs, compresseurs et GEQ.
• 2 Automatic Mic Mixers de 24 canaux ou 1 AMM de 48 canaux pour les conférences et applications voix.
• Contrôle à distance via applications gratuites Windows, macOS, iOS et Android.

Informations techniques Allen & Heath SQ7+

• Moteur FPGA XCVI 96 kHz avec profondeur de bits variable jusqu'à 96 bits dans les algorithmes.
• Latence totale inférieure à 0,7 ms de l'entrée micro locale vers la sortie Main L/R.
• Plage dynamique mesurée de 112 dB sur l'ensemble du chemin XLR vers XLR.
• Réponse en fréquence de 20 Hz à 20 kHz avec une tolérance de +0 / -0,5 dB.
• DHT+B de 0,002 % en gain unitaire sur le routage micro/ligne vers Main L/R.
• Gain analogique réglable de 0 à +60 dB par pas de 1 dB avec pad commutable de -20 dB.
• Alimentation fantôme +48 V commutable individuellement sur chaque socket XLR.
• Impédance d'entrée micro supérieure à 4 kΩ et impédance d'entrée stéréo supérieure à 6 kΩ.
• Niveau de sortie nominal +4 dBu avec niveau maximum +22 dBu en sortie XLR symétrique.
• Sortie AES3 numérique stéréo avec convertisseur de fréquence d'échantillonnage 44,1 à 96 kHz.
• Enregistrement USB-A multipiste jusqu'à 16 canaux à 96 kHz ou 32 canaux à 48 kHz en 24 bits.
• Streaming USB-B bidirectionnel 32x32 canaux en 48/96 kHz et 24 bits compatible Core Audio et ASIO.
• PEQ 4 bandes entièrement paramétrique sur tous les canaux avec gain +/-15 dB de 20 Hz à 20 kHz.
• GEQ 28 bandes constant 1/3 d'octave de 31 Hz à 16 kHz avec gain +/-12 dB.
• Température de fonctionnement recommandée entre 0 et 40 degrés Celsius.
• Alimentation secteur universelle 100 à 240 V AC, 50/60 Hz via connecteur IEC.

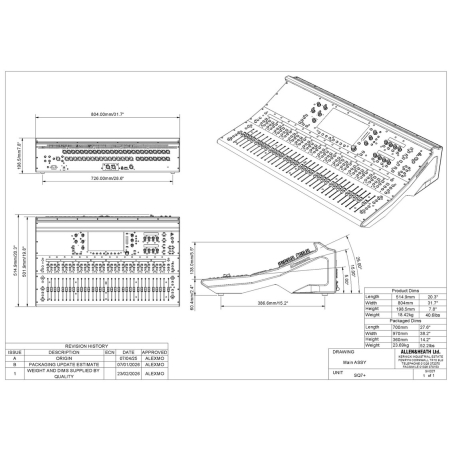

• Dimensions de la console : 514,9 mm de longueur, 804 mm de largeur, 198,5 mm de hauteur.
• Poids net de l'unité : 18,42 kg et poids emballé : 23,69 kg.
• Dimensions emballé : 700 mm x 970 mm x 360 mm pour le transport et le stockage.
• Port réseau RJ45 Fast Ethernet 100 Mbit/s pour le contrôle distant et MIDI sur TCP/IP.

Les points clés du SQ7+ Allen & Heath

Architecture audio numérique Allen & Heath SQ7+ et moteur XCVI 96 kHz

La console Allen & Heath SQ7+ repose sur le moteur de traitement FPGA XCVI fonctionnant à 96 kHz, une architecture propriétaire qui assure un mixage phase-cohérent et une latence système inférieure à 0,7 ms entre l'entrée micro locale et la sortie Main L/R. Cette table de mixage numérique exploite une profondeur de bits variable allant jusqu'à 96 bits dans les algorithmes de traitement, garantissant une dynamique de 112 dB et une réponse en fréquence linéaire de 20 Hz à 20 kHz avec une tolérance de +0/-0,5 dB.

Ce moteur audio professionnel traite simultanément 48 canaux d'entrée vers 44 bus internes, incluant le Main L/R stéréo, 12 mix configurables en mono ou stéréo, 6 matrices linkables, ainsi que les départs FX standards et RackUltra FX. La précision du traitement numérique permet d'exécuter les modèles DEEP, les Automatic Mic Mixers et les égaliseurs paramétriques sans ajout de latence. Allen & Heath garantit ainsi une fiabilité éprouvée en tournée, salle de spectacle et installation fixe.

Connectique audio professionnelle et options d'extension SLink

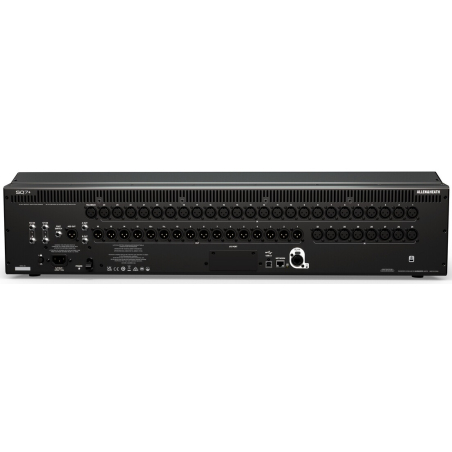

La SQ7+ propose une connectique audio analogique et numérique particulièrement riche pour répondre aux besoins des prestataires son et installateurs. Le panneau arrière intègre 32 entrées micro/ligne sur XLR symétrique avec préamplis numériquement contrôlés offrant un gain de 0 à +60 dB par pas de 1 dB, un pad commutable de -20 dB et l'alimentation fantôme +48 V commutable individuellement. Deux paires d'entrées stéréo ligne sur jack TRS 6,35 mm et une entrée talkback XLR complètent l'offre analogique.

Côté sorties, la console dispose de 16 sorties XLR symétriques, 2 sorties TRS jack 6,35 mm et une sortie numérique AES3 stéréo sur XLR 110 ohms avec convertisseur de fréquence d'échantillonnage commutable. Le port SLink intelligent au format EtherCON RJ45 verrouillable supporte 128 entrées et 128 sorties sur un seul câble Cat5, compatible avec les expanseurs Everything I/O, les systèmes de monitoring personnel ME et la connexion directe à d'autres consoles Allen & Heath. Un port I/O 64x64 extensible à 128x128 accueille les cartes optionnelles Dante, Waves ou MADI.

Traitement de canal DEEP et effets RackUltra FX premium

Chaque canal d'entrée de la console Allen & Heath SQ7+ bénéficie d'une chaîne de traitement complète : polarité, trim, filtre passe-haut 12/18/24 dB par octave, gate ou expandeur avec sidechain, point d'insertion entièrement patchable, égaliseur paramétrique 4 bandes, compresseur, delay jusqu'à 341 ms et panoramique. Les canaux de mix intègrent en plus un égaliseur graphique 28 bandes constant 1/3 d'octave. Les modèles DEEP permettent d'insérer des émulations de préamps Tube Stage, compresseurs Opto, 16T, 16VU, PeakLimiter76 et GEQ Proportional-Q.

La SQ7+ embarque 8 moteurs d'effets FX standards et 4 moteurs RackUltra FX dédiés, chacun disposant d'un retour stéréo avec PEQ 4 bandes. Les algorithmes incluent SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger et Phaser. Les add-ons RackUltra FX donnent accès à Spaces Reverb, Plate Reverb, Vocal Tuner, Vocal Gridder, Vocal Shifter, Dual Autokey Harmoniser, Quad Harmoniser, Amp+Cab Distortion et Saturator pour des productions exigeantes.

Interface utilisateur tactile 9 pouces et workflow personnalisable

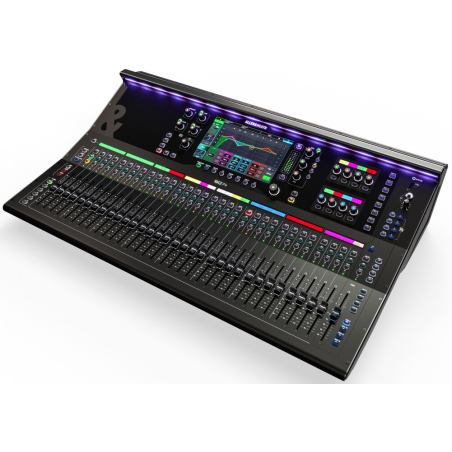

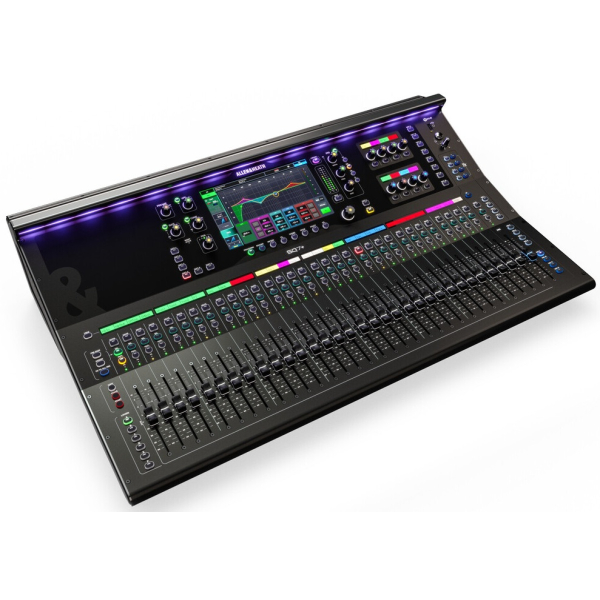

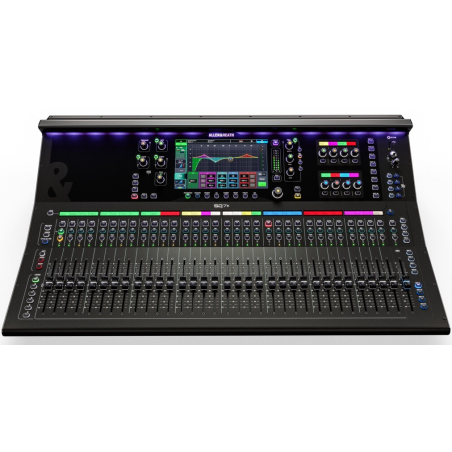

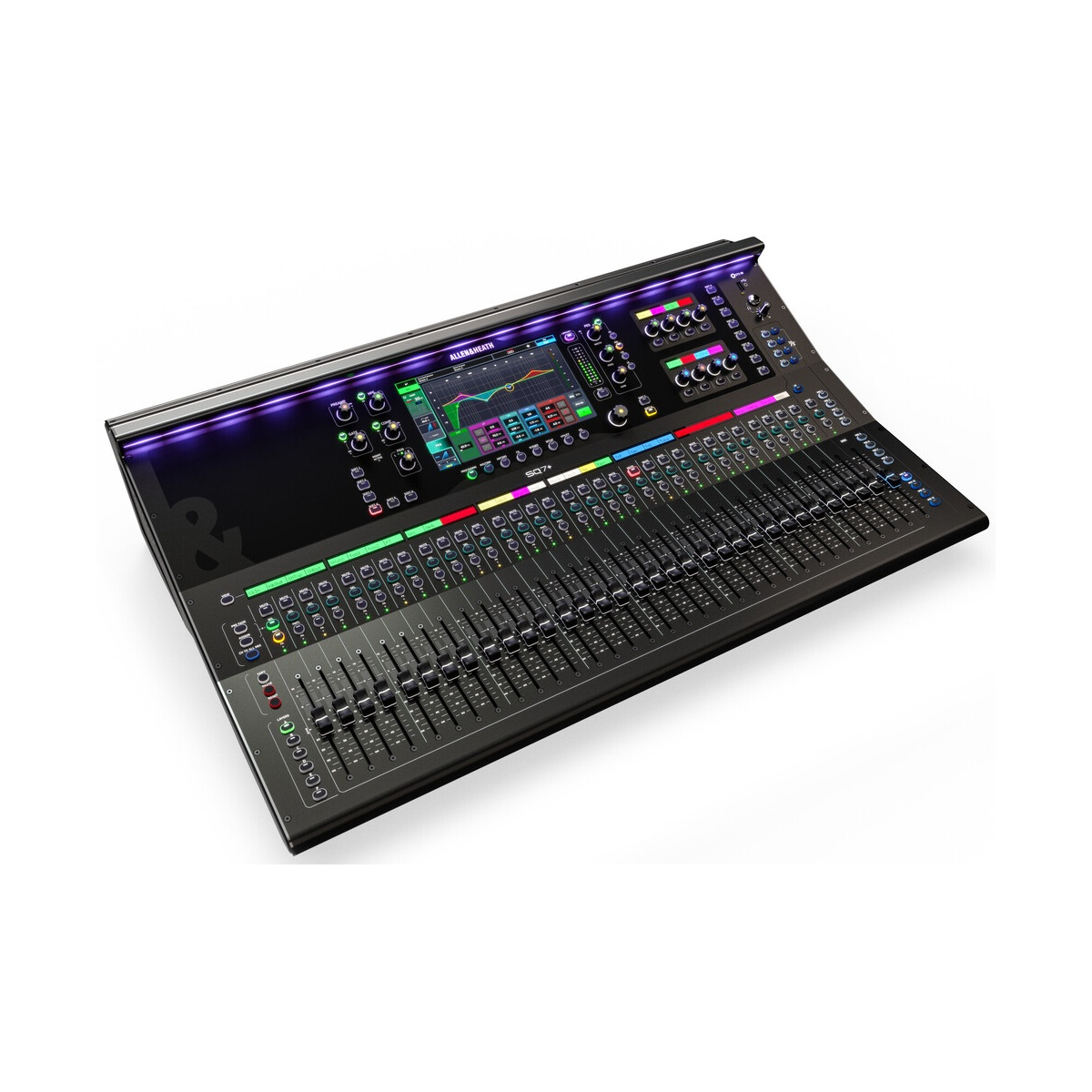

Le nouvel écran tactile capacitif 9 pouces de la SQ7+ affiche une résolution 1024 x 600 pixels en 24 bits RGB et introduit une interface graphique modernisée au design carbon-on-graphite, offrant une lisibilité supérieure même en faible luminosité. La navigation s'appuie sur une molette rotative dédiée pour l'opération "touch and turn", des touches de menu d'écran et des contrôles physiques pour les paramètres clés de traitement. La surface comprend 33 faders motorisés 100 mm répartis sur 6 couches personnalisables.

Chaque tranche de fader dispose de boutons Select, Mute et PAFL dédiés, d'un afficheur LCD couleur rétroéclairé, d'un bargraphe LED et d'un indicateur de crête. La console intègre 16 SoftKeys multicolores assignables pour les fonctions de mute, Tap Tempo, contrôle de scènes ou MMC, ainsi que 8 Soft Rotaries assignables avec afficheurs LCD. La SQ7+ stocke 300 scènes nommables par show et propose 10 profils utilisateurs avec permissions configurables pour restreindre l'accès aux opérateurs.

Pourquoi choisir la console Allen & Heath SQ7+ pour la sonorisation live ?

La SQ7+ s'adresse aux ingénieurs du son professionnels, prestataires événementiels et installateurs qui recherchent une console numérique compacte combinant qualité audio premium et puissance de traitement étendue. Son moteur XCVI 96 kHz à très faible latence, sa connectique extensive avec 32 préamplis micro/ligne XLR et son port SLink 128x128 en font une solution polyvalente pour la tournée, le théâtre, les salles de spectacle de taille moyenne et les lieux de culte.

L'intégration native des moteurs RackUltra FX et des modèles DEEP permet de s'affranchir d'effets externes, tandis que les 300 mémoires de scènes, les filtres de rappel global et per-scene et les 10 profils utilisateurs facilitent l'exploitation multi-événements. Le bundle PlusPack! inclus à l'achat donne accès gratuitement aux plugins SQ après activation sur le shop Allen & Heath. La compatibilité avec les systèmes de monitoring personnel ME et les cartes Dante, Waves ou MADI garantit une intégration fluide dans tout écosystème audio professionnel.

Comment exploiter les capacités d'enregistrement multipiste de la SQ7+ ?

La console Allen & Heath SQ7+ propose deux solutions d'enregistrement et de lecture multipiste intégrées. Le port USB-A en façade, baptisé SQ-Drive, accepte les supports de stockage USB standards pour l'enregistrement direct en WAV non compressé : stéréo 96 kHz/24 bits, 16 canaux à 96 kHz ou 32 canaux à 48 kHz/24 bits. La source est entièrement patchable et permet de capturer indépendamment chaque canal d'entrée ou bus de mix pour archive ou virtual soundcheck.

Le port USB-B suit la norme USB 2.0 et offre un streaming audio bidirectionnel multicanal class compliant 32 canaux d'envoi et 32 canaux de retour en 48 ou 96 kHz, 24 bits, compatible Core Audio sur macOS, ASIO et WDM sur Windows. Cette interface audio professionnelle facilite l'intégration directe avec les stations de travail audio numériques pour l'enregistrement de concerts, le mixage en post-production ou l'utilisation comme contrôleur DAW via émulation USB ou TCP/IP. Le contrôle MIDI complet par messages NRPN reste disponible.

Notre avis d'expert Energyson sur SQ7+

La SQ7+ s'impose comme une évolution cohérente et bien pensée de la série SQ qui a déjà fait ses preuves sur le terrain. La modernisation de l'interface utilisateur avec l'écran 9 pouces apporte un confort visuel notable lors des sessions prolongées et la nouvelle palette graphique sombre limite la fatigue oculaire en exploitation nocturne. Les 33 faders motorisés 100 mm répartis sur 6 couches personnalisables offrent un véritable retour tactile haut de gamme. Comparée à une Yamaha QL5 ou Midas M32 Live, la SQ7+ se distingue par sa latence sous 0,7 ms et l'intégration des modèles DEEP sans compromis sur les ressources DSP.

L'arrivée des moteurs RackUltra FX change réellement la donne pour les ingénieurs en charge du mixage vocal : la qualité du Plate Reverb, du Vocal Tuner et du Quad Harmoniser rivalise avec des plugins studio reconnus. La connectique SLink 128x128 et la compatibilité avec les expanseurs Everything I/O et les systèmes ME en font un outil de choix pour les tournées de moyenne envergure. Nous recommandons la SQ7+ aux ingénieurs FOH et monitor de prestation, aux régies de théâtres et salles de spectacle ainsi qu'aux installateurs cherchant une console pérenne avec port I/O extensible Dante ou Waves.

"La SQ7+ combine la latence sous 0,7 ms du moteur XCVI et les effets RackUltra FX pour répondre aux exigences réelles du mixage live moderne." – Julien, Conseiller technique, Energyson (consoles numériques et systèmes de sonorisation professionnels)
