Presonus
STUDIO CHANNEL

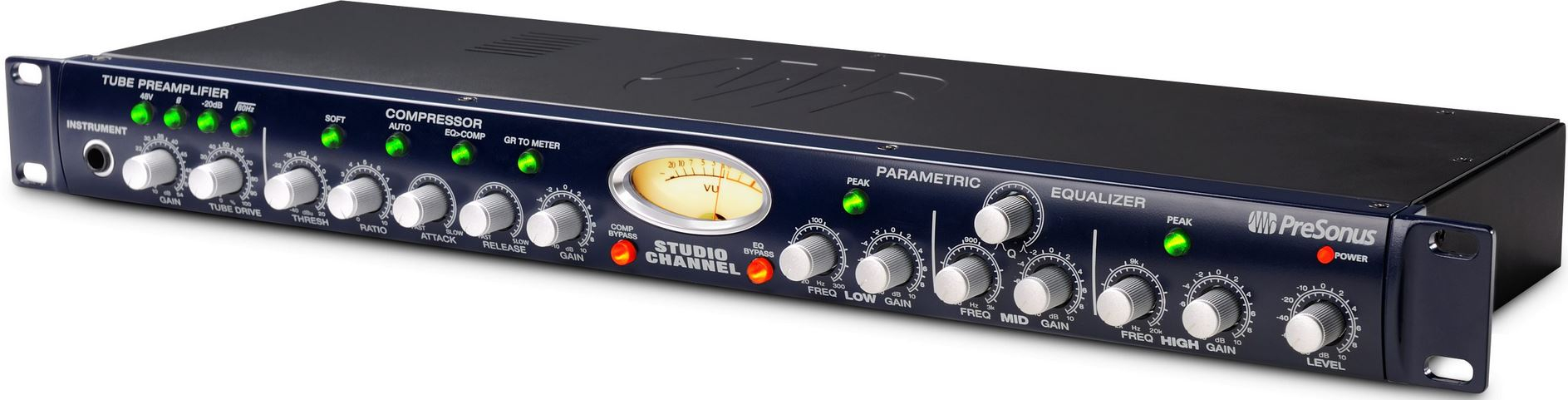

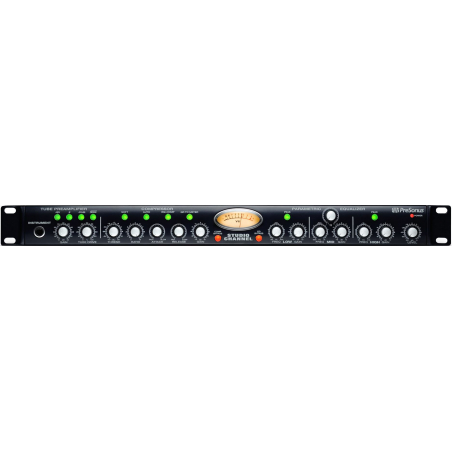

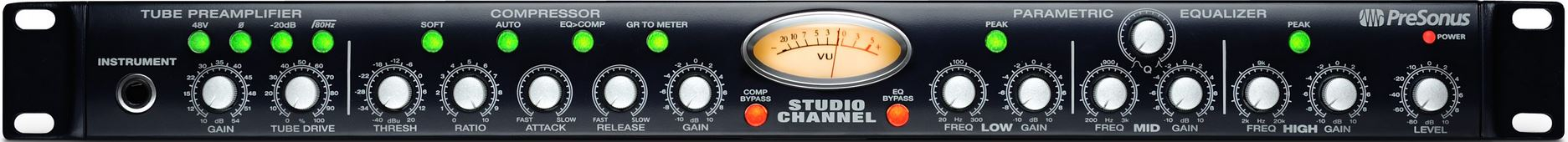

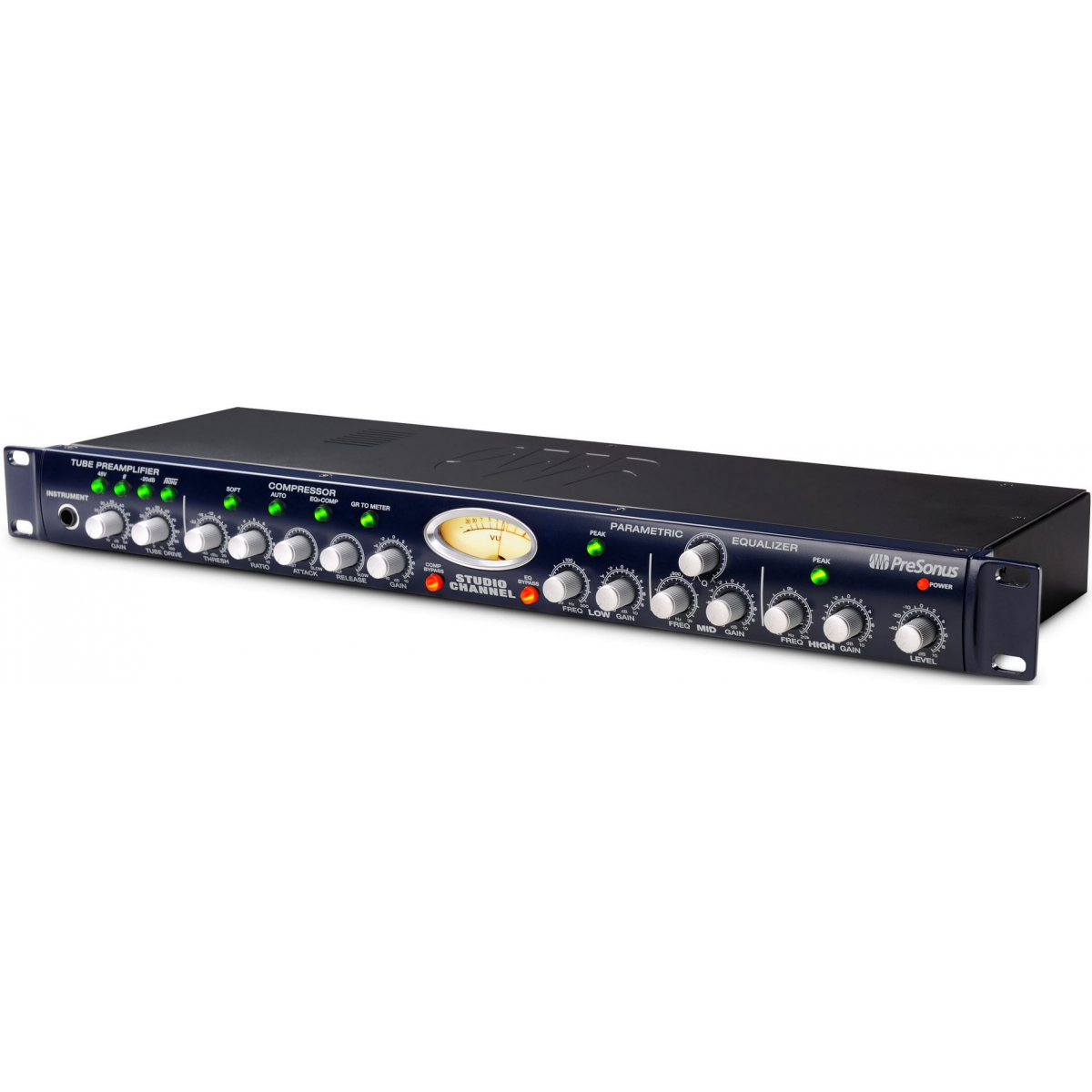

Presonus Studio Channel : le canal polyvalent

Nous avons baptisé cette tranche de console "Studio Channel", et c'est en effet un merveilleux outil de studio. Mais il excelle aussi en live. Doté d'une préamplification à lampe, d'un compresseur à VCA et d'un égaliseur trois bandes, il offre une grande variété de timbres. Produisez des voix séduisantes et très présentes, un piano acoustique dynamique et une grosse basse bien solide, sans oublier des guitares acoustiques cristallines et une caisse claire qui claque. Oui, nous nous sommes trompés de nom ; nous aurions d l'appeler canal polyvalent. Mais par contre, nous l'avons bien conçu.

Fonctionnalités de la Presonus Studio Channel :

1 canal avec préamplificateur micro/instrument à lampe 12AX7 de classe A

Plage de contrôle de gain de +10 dB à +54 dB
Commande de saturation de lampe
Commutateur d'alimentation fantôme +48 V
Filtre passe-haut à 80 Hz
Atténuateur -20 dB
Inverseur de polarité

Compresseur à VCA entièrement variable

Attaque, retour, ratio, seuil et gain (de compensation)
Commutateur d'attaque et de retour automatiques
Transition douce/brutale (Soft/Hard knee)
Commutateur Bypass

Égaliseur paramétrique 3 bandes

Commandes de gain, fréquence et facteur de qualité Q (bande moyenne)
Commandes de gain et de fréquence (bandes basse et haute)
Commutateurs de correction en plateau/cloche (bandes basse et haute)
Commutable pré/post-compresseur
Commutateur Bypass

Commande de niveau général

VU-mètre rétroéclairé
Commutateur d'affichage de réduction du gain sur le VU-mètre (pour afficher la réduction de gain ou le gain de sortie)

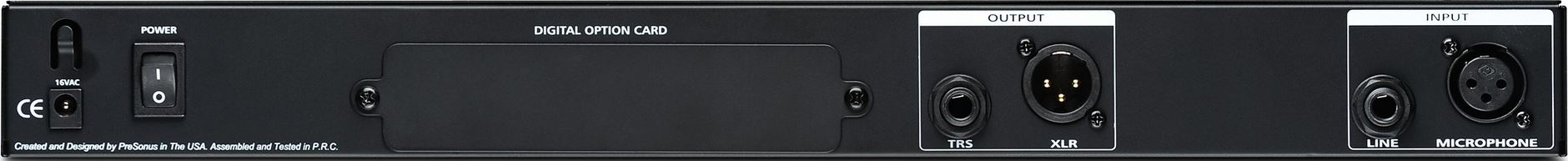

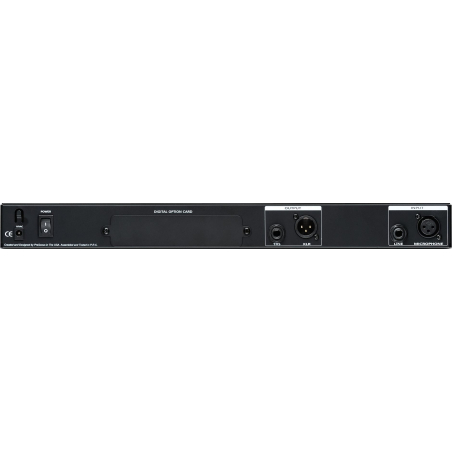

Entrée/Sortie

1 entrée instrument asymétrique sur jack 6,35 mm (face avant)
1 entrée ligne symétrique sur jack 6,35 mm
1 entrée micro symétrique sur XLR
1 sortie ligne symétrique sur jack 6,35 mm
1 sortie ligne symétrique sur XLR

Caractéristiques physiques

Châssis robuste en acier, montable en rack 19" 1U
Commandes rotatives métalliques, crantées et scellées
Alimentation électrique externe CA 16 V


Caractéristiques techniques de la Studio Channel de Presonus :

Générales

Canaux 1
Plage dynamique > 115 dB
Réponse en fréquence 10 Hz à 50 kHz
Niveau de fonctionnement interne 0 dBu = 0 dB
Préampli microphone

Gain -6 dB à +66 dB (±10 dB de compensation en entrée ligne)
Bruit de fond -96 dBu
Bruit équivalent en entrée -126 dB
DHT + bruit (Tube Drive à 0%) < 0,050 %
DHT + bruit (Tube Drive à 100%) < 0,10 %
Connecteur d'entrée microphone XLR
Impédance d'entrée microphone 1,3 kΩ
Connecteur d'entrée instrument Jack 6,35 mm 2 points (TS)
Impédance d'entrée instrument 1 MΩ
Connecteur d'entrée ligne Jack 6,35 mm 3 points (TRS) symétrique
Impédance d'entrée ligne 10 kΩ
Alimentation fantôme (commutable) +48 V
Atténuateur (commutable) 0 dB/-20 dB
Phase (commutable) 0°, 180°
Filtre passe-haut (commutable) -3 dB à 80 Hz
Compresseur

Seuil (variable) -40 dBu à +2 dBu
Taux (variable) 1-10 (1:1 à 10:1)
Attaque (variable) 0,1 à 200 ms
Retour (variable) 0,05 ms à 3 s
Gain de compensation -10 dB à +10 dB
Mesure de niveau VU-mètre analogique (réduction du gain/niveau de sortie)
Égaliseur

Commandes de bande des basses fréquences :
Fréquence Variable de 40 Hz à 500 kHz
Gain Variable sur ±10 dB
Q 0,7 (pour réglage en cloche)
Commandes de bande des fréquences moyennes :
Fréquence Variable de 200 Hz à 3 kHz
Gain Variable de -10 dB à +10 dB
Q Variable de 0,7 à 2,5
Commandes de bande des hautes fréquences :
Fréquence Variable de 2 kHz à 20 kHz
Gain Variable sur ±10 dB
Q 0,7 (pour réglage en cloche)
Master

Fader de sortie -80 dB à +10 dB
Connecteurs de sortie XLR symétrique et jack 6,35 mm 3 points (TRS) symétrique/asymétrique
Impédance de sortie 51 Ω
Mesure de niveau (de sortie) VU-mètre analogique (-20 dBu à +6 dBu)
Mesure de niveau (de réduction du gain) VU-mètre analogique (-20 dB à 0 dB)
Marge de sortie +22 dBu
Alimentation électrique

Type Linéaire
Entrée CA 16 V/1000 mA
Puissance requise (en continu) 16 W
Transformateur Externe (dépendant du pays)
Caractéristiques physiques

Dimensions Montage en rack 1U
Hauteur 44,45 mm
Profondeur 139,7 mm
Largeur 482,6 mm
Poids 2,27 kg
