Definitive Audio
TD 200HR PT

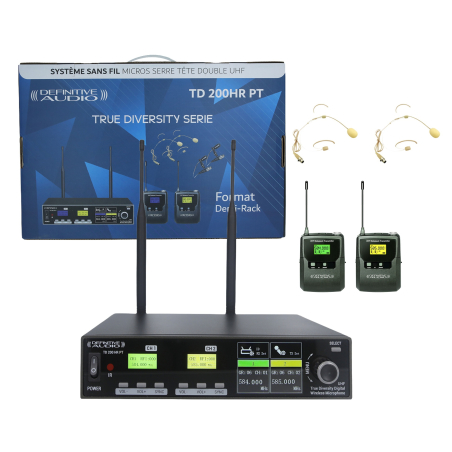

Système de microphones sans fil UHF Definitive Audio TD 200HR PT

Caractéristiques Definitive Audio TD 200HR PT

• Réception True Diversity avec deux antennes séparées pour stabiliser la liaison radio.
• Deux émetteurs de poche adaptés aux microphones cravate et serre-tête fournis.
• Format demi-rack compact pour les installations fixes et les configurations mobiles.
• Synchronisation infrarouge ACT pour transférer les réglages vers les émetteurs.
• Égaliseur réglable à 7 bandes pour adapter le rendu sonore à la voix.
• Écrans LCD couleur facilitant l’identification et le contrôle des deux liaisons.
• Couleur d’affichage réglable et synchronisable entre le récepteur et les émetteurs.
• Groupes de fréquences prédéfinis pour organiser les fréquences disponibles.
• Distribution d’antennes intégrée pour réduire les interférences de rayonnement mutuel.
• Sorties audio séparées et sortie mixée pour différentes méthodes de raccordement.
• Pattes de rack fournies pour faciliter l’intégration dans une installation audio.
• Utilisation prévue pour le live, les conférences, les événements et les lieux de culte.

Informations techniques Definitive Audio TD 200HR PT

• Système double micro sans fil fonctionnant dans la bande UHF de 580 à 608 MHz.
• Architecture de réception True Diversity avec deux antennes séparées.
• Circuit de synthèse de fréquence à verrouillage de phase.
• Mode de modulation par modulation de fréquence.
• Largeur de syntonisation maximale de 50 MHz selon la région.
• Jusqu’à 2000 fréquences commutables selon la région.
• Puissance de transmission maximale annoncée de 13 dBm selon la région.
• Puissance d’émission des émetteurs jusqu’à 30 mW selon la région.
• Consommation électrique de chaque émetteur inférieure à 130 mA.
• Portée linéaire annoncée de 60 m dans des conditions adaptées.
• Sensibilité radio de 6 dBµV pour un rapport signal sur bruit supérieur à 80 dB.
• Réponse en fréquence du système de 50 Hz à 16 kHz avec réponse plate.
• Réponse en fréquence intégrée du récepteur de 50 Hz à 18 kHz à ± 3 dB.
• Distorsion harmonique totale inférieure à 0,5 % à 1 kHz.
• Égaliseur réglable à 7 bandes.
• Deux écrans LCD couleur et affichage de panneau LCD avec témoins LED.
• Deux sorties XLR symétriques et une sortie mixée sur jack symétrique.
• Deux socles pour antennes et deux antennes séparées.
• Contrôle silencieux par code audio et verrouillage du bruit.
• Synchronisation des émetteurs par interface infrarouge ACT.
• Capsules de microphones cardioïdes avec gain de capture fixe.
• Microphones cravate et serre-tête inclus avec les deux émetteurs de poche.
• Châssis de 1 U au format demi-rack avec pattes de rack fournies.
• Dimensions du récepteur de 212 × 44 × 205 mm.
• Poids annoncé de 2,10 kg.

Les points clés du TD 200HR PT Definitive Audio

Réception True Diversity du système UHF Definitive Audio TD 200HR PT

Le système de microphones sans fil UHF Definitive Audio TD 200HR PT utilise une réception True Diversity associée à deux antennes séparées. Cette technologie permet au récepteur d’exploiter deux chemins de réception afin de conserver le signal disponible lorsque les conditions radio évoluent. Elle répond aux besoins des conférences, prestations live, lieux de culte et événements où les intervenants peuvent se déplacer devant une scène, un pupitre ou une zone de présentation. Le circuit de synthèse à verrouillage de phase contribue à la stabilité des fréquences. La fiche technique fournie indique également une distribution d’antennes intégrée, destinée à réduire les interférences de rayonnement mutuel entre les antennes.

La bande de fonctionnement annoncée s’étend de 580 à 608 MHz, avec une largeur de syntonisation pouvant atteindre 50 MHz et jusqu’à 2000 fréquences commutables selon la région. Des groupes prédéfinis permettent d’organiser les fréquences compatibles avec l’utilisation prévue. Cette souplesse facilite la recherche d’un réglage adapté lorsque plusieurs équipements radio sont présents sur un site. Le nombre de systèmes pouvant fonctionner simultanément n’est toutefois pas indiqué. Il dépend du plan de fréquences, de l’environnement radio, des interférences locales et des dispositions applicables dans la région d’utilisation. Une coordination des fréquences reste donc nécessaire lors des installations comprenant plusieurs liaisons sans fil.

La portée linéaire annoncée atteint 60 m, mais cette valeur dépend directement de l’environnement. Les murs, les structures, les personnes, les réflexions et les autres émissions radio peuvent réduire la distance exploitable ou modifier la stabilité de la liaison. La réception True Diversity et les deux antennes séparées constituent des éléments techniques concrets pour limiter les coupures liées au déplacement. Le rapport signal sur bruit supérieur à 80 dB, obtenu avec une entrée de 6 dBµV, fournit un repère mesurable sur la qualité de réception. Aucune norme radio ou durée de garantie n’étant précisée, ces informations doivent être confirmées auprès d’Energyson avant l’installation.

Comment intégrer le Definitive Audio TD 200HR PT en rack ou en installation mobile ?

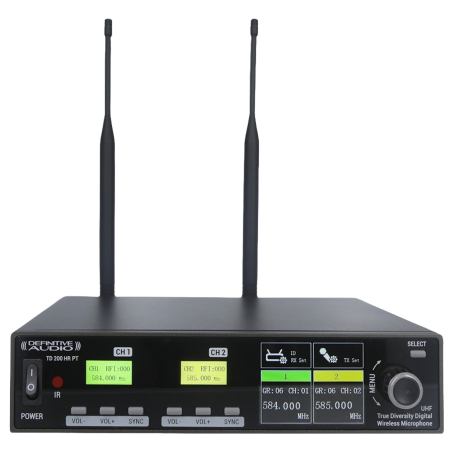

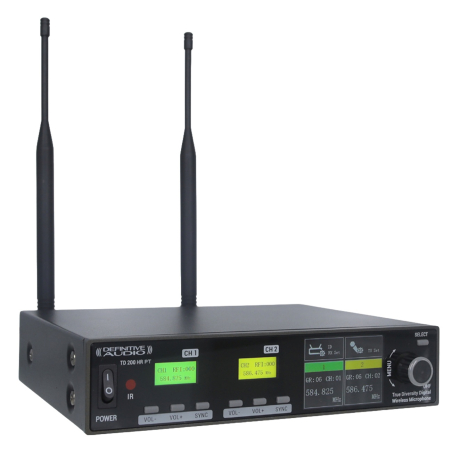

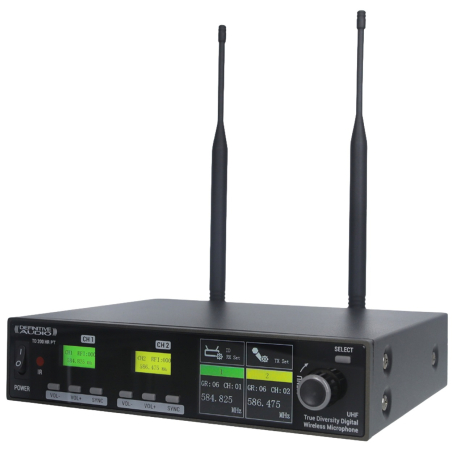

Le Definitive Audio TD 200HR PT adopte un format demi-rack avec un châssis d’une hauteur de 1 U. Ses dimensions sont de 212 × 44 × 205 mm pour un poids annoncé de 2,10 kg. Cette configuration permet de l’intégrer dans une régie, une installation fixe ou un ensemble mobile destiné aux conférences et aux prestations audio. Les pattes de rack fournies simplifient le montage dans un équipement compatible. Deux socles d’antenne et deux antennes séparées complètent l’architecture de réception. L’espace nécessaire aux antennes et aux connecteurs doit être conservé lors de l’installation afin de ne pas gêner le raccordement ou le déploiement des éléments radio.

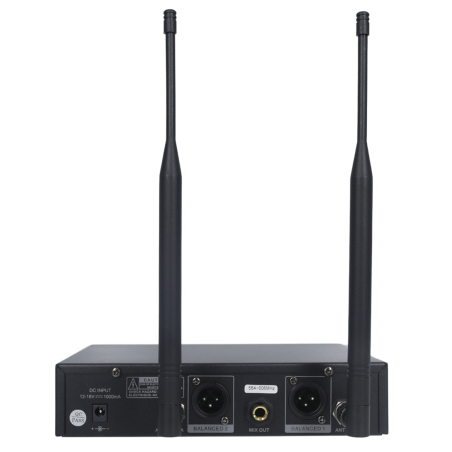

La connectique comprend deux sorties XLR symétriques permettant de récupérer séparément les signaux, ainsi qu’une sortie mixée sur jack symétrique. Les sorties individuelles sont adaptées lorsqu’un technicien souhaite traiter chaque intervenant sur une voie distincte de la console. La sortie mixée peut convenir à une configuration où les deux signaux doivent rejoindre une seule entrée disponible. Le niveau de sortie, le type exact de connecteur jack et les câbles nécessaires ne sont pas précisés dans les informations fournies. Ils doivent donc être vérifiés en fonction de la console de mixage, du système de sonorisation ou de l’interface audio utilisée dans l’installation.

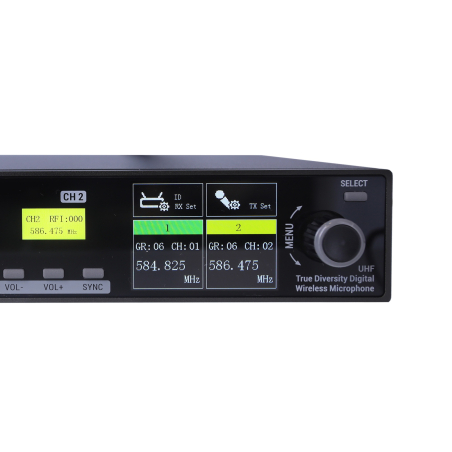

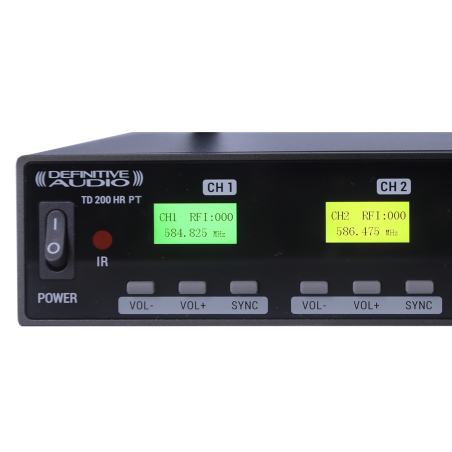

Les deux écrans LCD couleur permettent de consulter les fonctions des canaux, tandis que le panneau associe un affichage LCD à des témoins LED. La couleur de fond est réglable et l’affichage de l’émetteur peut être accordé à celui du récepteur. Cette organisation visuelle facilite l’identification des deux émetteurs pendant une conférence ou un événement comprenant plusieurs intervenants. La commande principale et les sous-canaux disposent d’un affichage coloré pour présenter les réglages. Les éléments fournis facilitent l’intégration physique, mais la liste ne précise pas les câbles audio, l’alimentation ou les piles. Energyson peut être consulté pour vérifier la composition exacte et la compatibilité de l’installation.

Pourquoi le double micro UHF TD 200HR PT convient-il aux conférences et au live ?

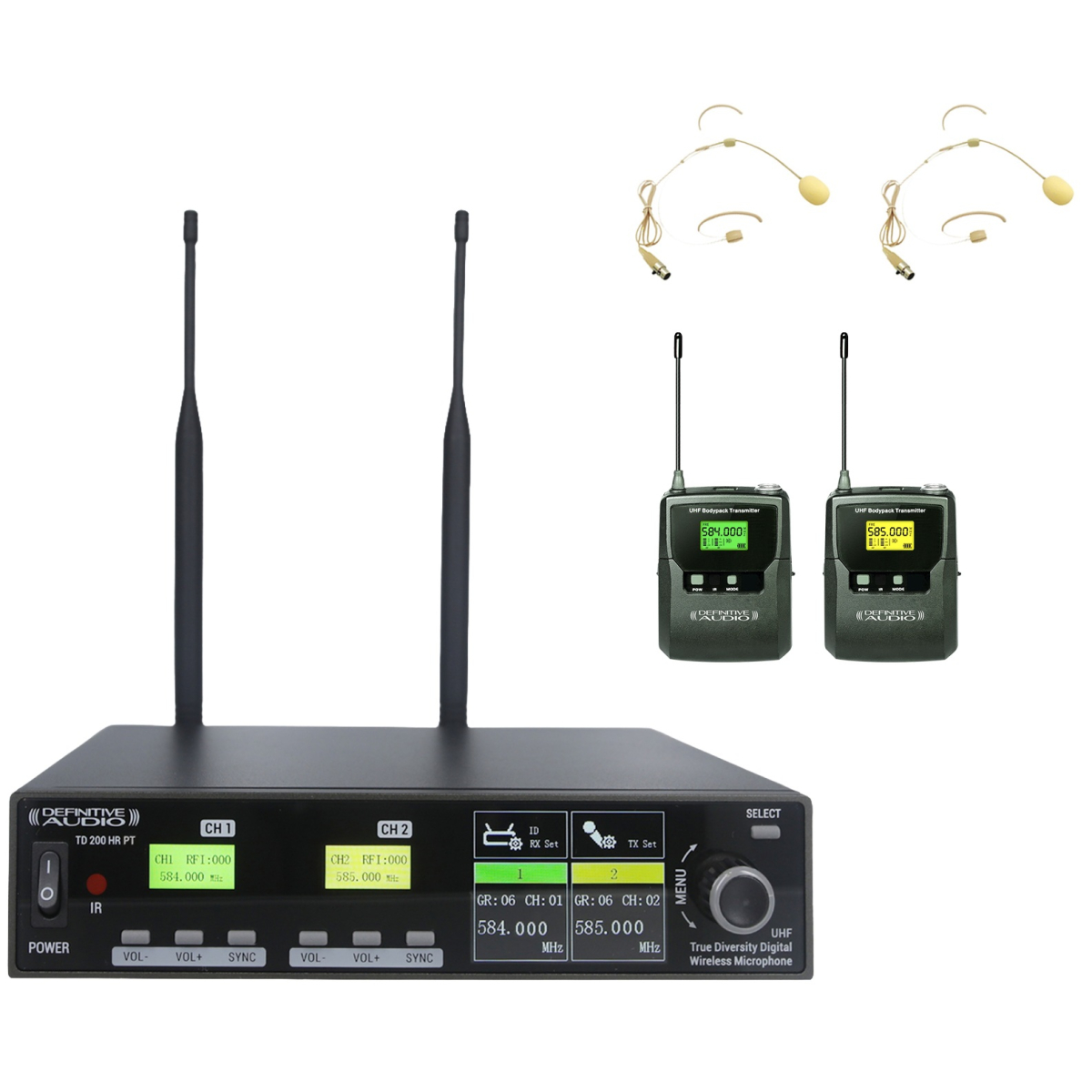

Le Definitive Audio TD 200HR PT réunit deux émetteurs de poche avec des microphones cravate et serre-tête. Cette combinaison répond aux usages où deux personnes doivent parler, présenter, enseigner ou intervenir en conservant les mains libres. Le microphone cravate peut être fixé sur un vêtement, tandis que le serre-tête maintient la capsule à proximité de la bouche. Les capsules fournies présentent une directivité cardioïde, ce qui concentre la capture vers la zone située devant le microphone. Le choix entre les deux accessoires dépend du niveau de mobilité, de la tenue portée, de la position souhaitée de la capsule et des contraintes propres à la conférence, au culte ou à la prestation.

Les émetteurs de poche utilisent un gain de capture fixe et peuvent transmettre jusqu’à 30 mW selon la région. Leur consommation est annoncée à moins de 130 mA. La puissance maximale générale est également indiquée à 13 dBm selon la région, ce qui impose de tenir compte des réglages autorisés localement. La synchronisation infrarouge ACT transfère les paramètres depuis le récepteur vers l’émetteur sans saisie manuelle de la fréquence. Cette fonction réduit les manipulations lors de la préparation d’un événement et facilite l’association des éléments. Le type, le nombre et l’autonomie des piles ne figurent cependant pas dans les informations communiquées.

La plage de réponse annoncée pour le système s’étend de 50 Hz à 16 kHz avec une réponse plate. Le récepteur est donné pour une réponse intégrée de 50 Hz à 18 kHz à ± 3 dB et une distorsion harmonique totale inférieure à 0,5 % à 1 kHz. Ces valeurs constituent des indicateurs factuels pour la reproduction de la parole et des voix. L’égaliseur à 7 bandes permet d’adapter le rendu au système de diffusion ou à l’acoustique du lieu. Les données fournies ne détaillent pas les normes, la garantie ou les conditions de SAV, qui doivent être confirmées auprès d’Energyson.

Réglages audio et connectique du double micro Definitive Audio TD 200HR PT

L’égaliseur réglable à 7 bandes du Definitive Audio TD 200HR PT permet d’intervenir sur l’équilibre tonal des signaux. Cette fonction peut être utilisée pour ajuster l’intelligibilité d’une voix, limiter certaines résonances ou adapter la restitution à une sonorisation donnée. Les fréquences exactes, l’amplitude de réglage et le mode d’application de l’égaliseur ne sont pas précisés dans la fiche fournie. Il convient donc d’effectuer les corrections progressivement et d’écouter le résultat dans les conditions réelles d’utilisation. Pour une conférence ou un lieu de culte, le placement des microphones et le réglage de la console restent également déterminants pour limiter les risques de larsen.

Les deux sorties XLR symétriques facilitent le traitement indépendant des deux utilisateurs. Chaque signal peut rejoindre une voie de console différente afin d’ajuster séparément le niveau, l’égalisation, la dynamique et l’envoi vers le système de diffusion. La sortie mixée sur jack symétrique regroupe les signaux pour les installations disposant d’une seule entrée. Cette polyvalence de connexion permet d’adapter le système à une régie de spectacle, une salle de réunion ou une installation permanente. Les informations fournies ne précisent pas si les sorties fonctionnent simultanément ni le niveau électrique délivré. Ces paramètres doivent être contrôlés dans la documentation complète avant le raccordement définitif.

Le contrôle silencieux associe un code audio à un verrouillage du bruit pour limiter les sons indésirables lorsque le signal utile n’est pas correctement reçu. La réception True Diversity, la synthèse à verrouillage de phase et la distribution d’antennes intégrée complètent cette gestion de la liaison radio. Ces fonctions sont particulièrement pertinentes lorsqu’un technicien doit exploiter deux microphones dans un environnement comprenant d’autres équipements sans fil. La fiabilité dépend néanmoins du choix des fréquences, du placement des antennes et de l’analyse de l’environnement. Les valeurs de portée, de réponse audio et de distorsion fournissent des repères vérifiables. Les conditions de garantie et les normes restent à confirmer auprès d’Energyson.

Notre avis d’expert Energyson sur TD 200HR PT

Le TD 200HR PT présente une configuration cohérente pour gérer deux intervenants avec des microphones cravate ou serre-tête. La réception True Diversity, les deux antennes séparées et la synchronisation infrarouge ACT sont les points techniques les plus utiles lors de la mise en service. Les deux sorties XLR donnent au technicien la possibilité de traiter les voix indépendamment, tandis que la sortie mixée répond aux installations plus simples. L’égaliseur à 7 bandes apporte une marge de réglage directement sur le système. Il faut toutefois tenir compte de la bande 580 à 608 MHz et vérifier sa compatibilité réglementaire dans la région d’exploitation.
