Boîte d'injection directe passive Warm Audio WA-DI-P

Caractéristiques Warm Audio WA-DI-P

• Transformateur de sortie CineMag fabriqué aux États-Unis pour une coloration sonore chaleureuse et naturelle
• Composants 100 % classe A avec traces plaquées or sur le circuit imprimé pour une intégrité de signal optimale
• Pad variable de -3 dB à -30 dB permettant d'adapter le niveau du signal à toute source instrumentale
• Commutateur ground lift pour éliminer les boucles de masse et le bruit de fond indésirable
• Commutateur de polarité pour corriger les problèmes de phase dans une configuration multi-microphones
• Sélecteur amplificateur/instrument pour adapter le niveau d'entrée selon la source connectée
• Sortie thru-put parallèle pour envoyer le signal vers un ampli de scène simultanément
• Châssis en aluminium extrudé robuste conçu pour résister aux conditions de tournée
• Conversion du signal haute impédance en signal symétrique basse impédance sans dégradation
• Fonctionnement entièrement passif, sans alimentation externe requise

Informations techniques Warm Audio WA-DI-P

• Réponse en fréquence : 20 Hz à 70 kHz ±0,5 dB
• Distorsion harmonique totale : 0,01 % de 20 Hz à 100 Hz
• Distorsion harmonique totale : inférieure à 0,004 % de 100 Hz à 20 kHz
• Impédance d'entrée : 1 megohm
• Impédance de sortie symétrique : 600 ohms niveau micro
• Atténuation du pad : variable de -3 dB à -30 dB
• Entrée : jack 6,35 mm TS (1/4")
• Sortie : connecteur XLR symétrique
• Sortie thru-put : jack 6,35 mm TS (1/4")
• Dimensions : 190 x 70 x 190 mm
• Poids : 0,85 kg
• Matériau : aluminium extrudé
• Couleur : noir

Les points clés du WA-DI-P Warm Audio

Qualité sonore et transformateur CineMag de la boîte de DI passive Warm Audio WA-DI-P

Le transformateur CineMag USA constitue le coeur de la boîte d'injection directe passive Warm Audio WA-DI-P. Fabriqué aux États-Unis, ce transformateur bobinage personnalisé assure une conversion du signal haute impédance vers un signal symétrique basse impédance tout en préservant la couleur analogique et le caractère naturel de l'instrument. Contrairement aux boîtes de DI à transformateur générique, le CineMag apporte une légère coloration chaleureuse qui enrichit le signal, particulièrement perceptible sur les basses et les guitares électriques. Cette chaleur sonore distinctive ne sacrifie pas la transparence, puisque la distorsion harmonique totale reste inférieure à 0,004 % entre 100 Hz et 20 kHz. Pour les musiciens et les ingénieurs du son qui recherchent une boîte de DI passive capable de préserver la dynamique et les harmoniques de leurs instruments, la WA-DI-P représente un choix de référence dans sa catégorie de prix.

La réponse en fréquence de 20 Hz à 70 kHz ±0,5 dB dépasse largement la bande passante de nombreuses boîtes de DI passives du marché. Cette étendue spectrale garantit que les harmoniques hautes des guitares acoustiques amplifiées, des claviers et des synthétiseurs sont intégralement restituées. En studio d'enregistrement comme en sonorisation live, cette fidélité du signal permet de capter toute la richesse tonale de l'instrument avant traitement par la console de mixage ou l'interface audio. La combinaison du transformateur CineMag et des composants classe A avec traces plaquées or sur le circuit imprimé assure une chaîne de signal cohérente et professionnelle.

L'utilisation de composants 100 % classe A dans le circuit de la WA-DI-P contribue à maintenir une linéarité et une fidélité de reproduction remarquables. Les traces plaquées or du circuit imprimé réduisent la résistance de contact et préviennent l'oxydation dans le temps, garantissant des performances stables même après des années d'utilisation intensive. Cette attention portée aux matériaux et à la conception interne distingue la WA-DI-P des boîtes de DI d'entrée de gamme qui utilisent des composants moins sélectionnés. Que ce soit pour une prise de son directe en studio, une captation live ou un enregistrement de guitare basse, la qualité des composants internes assure un résultat sonore constant et professionnel.

Contrôles et connectique de la boîte d'injection Warm Audio WA-DI-P

La Warm Audio WA-DI-P dispose d'un pad variable ajustable de -3 dB à -30 dB, une fonctionnalité rare parmi les boîtes de DI passives de cette gamme de prix. Ce pad permet d'atténuer le signal d'entrée pour adapter le niveau à la sensibilité du préampli micro, de la console de mixage ou de l'interface audio. Les sources à niveau élevé comme les guitares avec micros actifs, les claviers ou les boîtes à rythme peuvent ainsi être contrôlées sans distorsion ni saturation indésirable. Un interrupteur engage/bypass permet de désactiver complètement le pad lorsque l'atténuation n'est pas nécessaire, offrant une flexibilité maximale dans la gestion du gain.

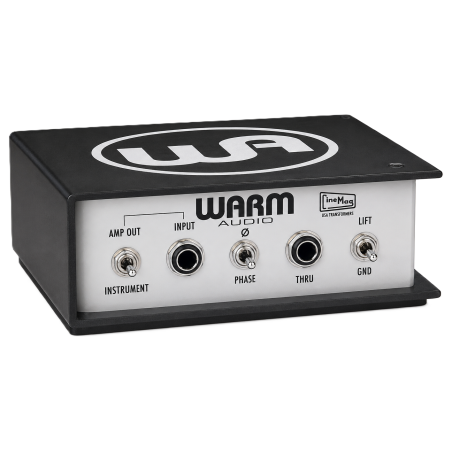

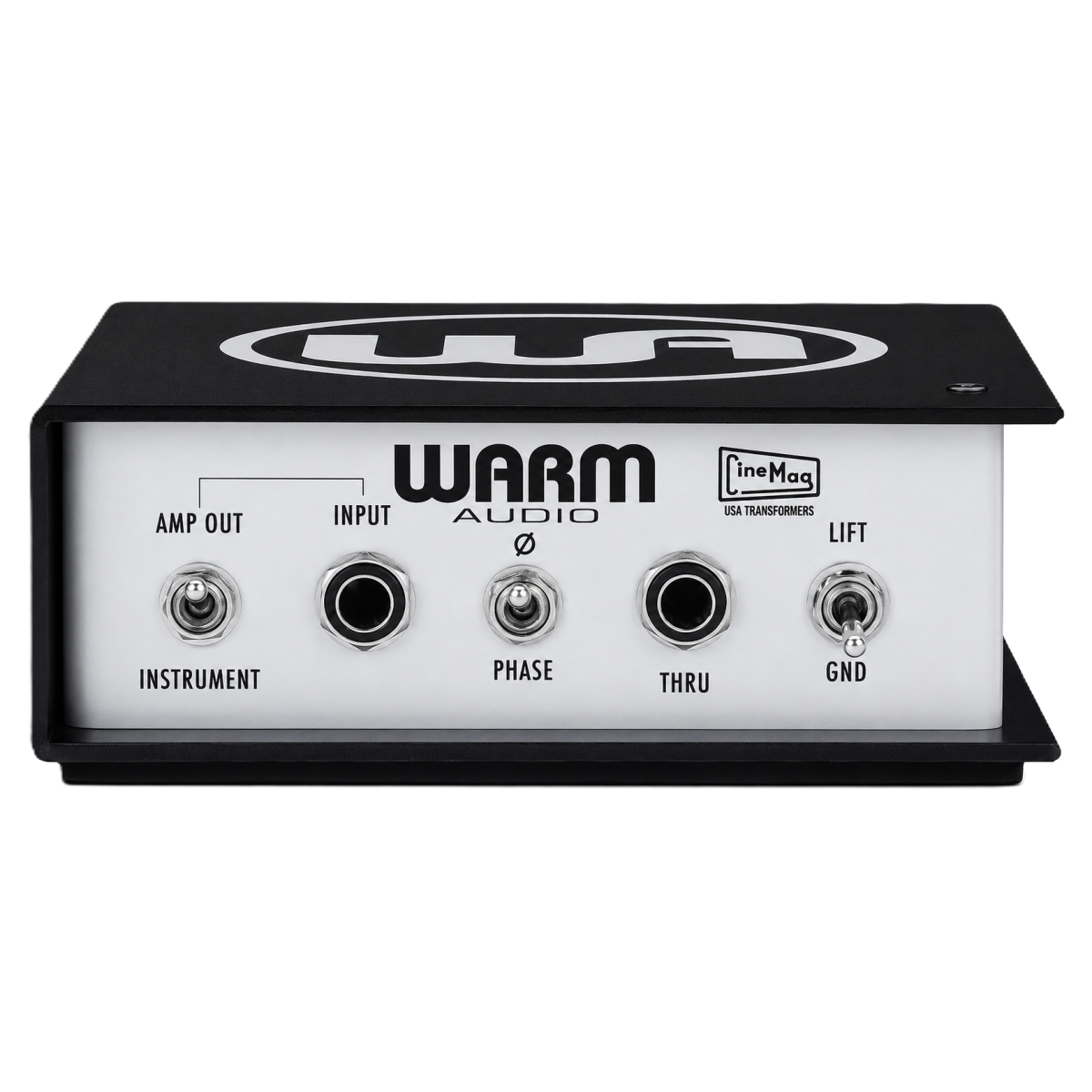

La connectique de la WA-DI-P comprend une entrée jack 6,35 mm TS, une sortie thru-put jack 6,35 mm TS parallèle et une sortie XLR symétrique. La sortie thru-put, câblée en parallèle avec l'entrée, permet d'envoyer simultanément le signal de l'instrument vers un amplificateur de scène tout en transmettant le signal symétrique vers la console de façade ou l'interface d'enregistrement. Le sélecteur amplificateur/instrument adapte le niveau d'entrée selon la source, réduisant le signal de -20 dB en position amplificateur pour gérer les sorties haut-parleur d'un ampli à lampes. Combiné avec le pad variable, la WA-DI-P peut offrir une atténuation totale allant jusqu'à -70 dB entre l'entrée et la sortie.

Le commutateur ground lift permet d'interrompre la connexion de masse entre l'instrument et la console, éliminant efficacement les boucles de masse responsables du bourdonnement à 50 Hz fréquent en sonorisation. L'inverseur de polarité intégré corrige les problèmes de phase qui peuvent survenir dans une configuration multi-microphones ou lorsque plusieurs boîtes de DI sont utilisées simultanément. Ces commutateurs à bascule métalliques sont conçus pour résister aux manipulations répétées en conditions de tournée. La sortie XLR symétrique à 600 ohms niveau micro assure une compatibilité universelle avec tous les préamplis, consoles et interfaces audio professionnelles disponibles sur le marché.

Construction et durabilité du boîtier aluminium Warm Audio WA-DI-P

Le châssis de la boîte de DI passive Warm Audio WA-DI-P est fabriqué en aluminium extrudé, un matériau choisi pour sa légèreté et sa résistance aux chocs. Avec un poids de 0,85 kg et des dimensions de 190 x 70 x 190 mm, elle se glisse facilement dans un flight case, un sac de matériel ou directement sur un pedalboard. Le capot noir surdimensionné protège les commutateurs et les connecteurs des impacts accidentels lors du transport et de l'installation sur scène. Les interrupteurs métalliques et le potentiomètre de pad sont dimensionnés pour supporter une utilisation intensive en conditions de tournée professionnelle.

L'ensemble de la construction reflète une approche orientée vers la fiabilité à long terme. Les connecteurs jack 6,35 mm et XLR sont solidement fixés au châssis pour éviter les faux contacts et les ruptures de soudure, un problème courant sur les boîtes de DI moins robustes. Le design de l'aluminium extrudé offre également une dissipation thermique efficace et un blindage contre les interférences électromagnétiques qui pourraient affecter la qualité du signal audio. Pour les techniciens son et les musiciens qui travaillent quotidiennement avec du matériel de scène, cette robustesse garantit une durée de vie prolongée sans maintenance particulière.

La conception compacte de la WA-DI-P permet une intégration simple dans les configurations les plus variées. Elle peut être posée au sol à côté d'un pedalboard de guitariste, fixée sur un rack de scène ou placée sur un plan de travail en studio. Le câble XLR de sortie se branche à l'arrière du boîtier, dégageant la face avant pour l'accès aux commutateurs et à l'entrée instrument. Cette disposition logique des contrôles facilite les changements rapides entre les morceaux ou les configurations lors d'un concert.

Pourquoi choisir une boîte de DI passive Warm Audio WA-DI-P pour la scène et le studio ?

La boîte de DI passive convient particulièrement aux instruments équipés de micros actifs, comme les basses actives, les guitares à électronique embarquée ou les claviers à sortie ligne. Contrairement à une boîte de DI active qui nécessite une alimentation phantom 48 V ou des piles, la WA-DI-P fonctionne sans aucune source d'énergie externe. Cette absence de circuit d'alimentation simplifie la mise en place et élimine le risque de panne liée à des piles déchargées en plein concert. La bande passante étendue de 20 Hz à 70 kHz ±0,5 dB garantit également des performances remarquables sur les instruments passifs, dépassant la réponse en fréquence de nombreuses boîtes de DI passives concurrentes.

En studio d'enregistrement, la WA-DI-P offre une coloration sonore subtile et agréable apportée par le transformateur CineMag, une caractéristique recherchée par les ingénieurs du son qui trouvent les DI sans transformateur trop cliniques ou stériles. Cette légère chaleur harmonique enrichit le timbre des instruments enregistrés en prise directe, particulièrement sur la guitare basse où l'effet épaississant du transformateur est immédiatement perceptible. Pour la captation d'un ampli à lampes, le mode amplificateur combiné au pad variable permet de connecter la sortie haut-parleur de l'ampli directement dans la WA-DI-P, offrant une alternative ou un complément à la prise de son par microphone devant le baffle.

En sonorisation live, la WA-DI-P résout le problème classique de l'adaptation d'impédance entre un instrument et une console de mixage éloignée. Le signal symétrique en sortie XLR peut parcourir de longues distances de câble sans perte de niveau, de tonalité ni d'aigus, un avantage déterminant dans les salles de concert et les festivals. La sortie thru-put permet au musicien de conserver sa chaîne de signal habituelle vers son ampli de scène, tandis que le signal DI alimente la console de façade.

Comment utiliser le pad variable et le ground lift de la boîte de DI Warm Audio WA-DI-P ?

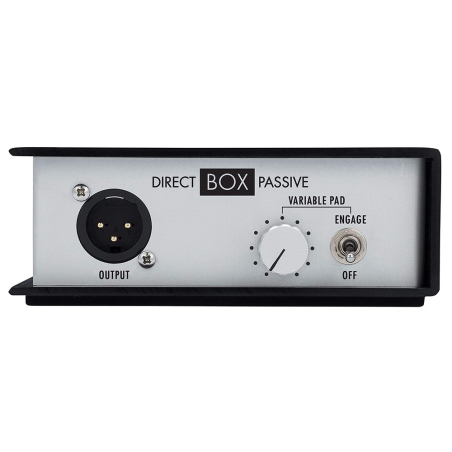

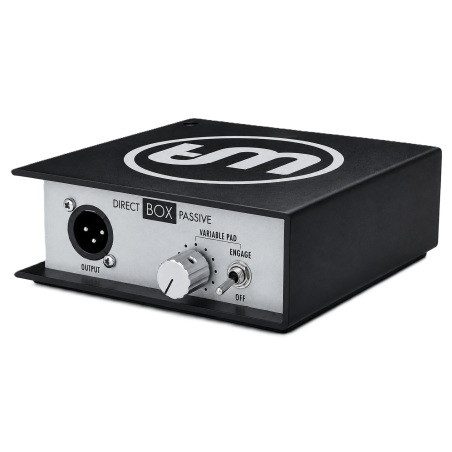

Le pad variable de la WA-DI-P s'ajuste de -3 dB à -30 dB via un potentiomètre situé à l'arrière du boîtier, à côté de la sortie XLR. Pour une guitare ou une basse avec micros passifs, le pad peut généralement rester désactivé ou réglé sur une atténuation minimale. En revanche, les claviers numériques, les synthétiseurs et les guitares équipées de micros actifs à haute sortie nécessitent souvent une atténuation de -10 à -20 dB pour éviter la saturation de l'entrée micro de la console. L'interrupteur engage permet d'activer ou de désactiver le pad sans modifier le réglage du potentiomètre, facilitant les transitions rapides entre différentes sources lors d'un spectacle.

Le commutateur ground lift doit être utilisé lorsqu'un bourdonnement à basse fréquence apparaît dans le système de sonorisation. Ce bruit est généralement causé par une boucle de masse entre l'instrument, l'amplificateur et la console de mixage connectés à des prises électriques différentes. En position lift, la connexion de masse du signal XLR est interrompue, éliminant le chemin de la boucle de masse. Il est recommandé de laisser le ground lift en position normale par défaut et de ne l'activer que si un bruit de masse est effectivement audible. L'inverseur de polarité peut également résoudre des problèmes de phase lorsque le signal DI est mélangé avec un signal capté par microphone devant un amplificateur.

Pour connecter un ampli à lampes en mode amplificateur, il est essentiel de sélectionner la position amplificateur sur le commutateur d'entrée avant de brancher le câble entre la sortie haut-parleur de l'ampli et l'entrée de la WA-DI-P. Cette position réduit le niveau d'entrée de -20 dB, protégeant le transformateur CineMag contre les niveaux excessifs. Il est impératif de ne jamais utiliser la WA-DI-P comme charge de remplacement pour un ampli à lampes sans que le haut-parleur soit connecté, car cela pourrait endommager l'amplificateur. La WA-DI-P n'est pas un load box : la charge du haut-parleur doit toujours être présente dans le circuit.

Notre avis d'expert Energyson sur le WA-DI-P

La Warm Audio WA-DI-P se distingue dans le segment des boîtes de DI passives par la qualité de son transformateur CineMag et la rigueur de sa construction. En manipulation quotidienne, le châssis aluminium encaisse les chocs sans broncher et les commutateurs métalliques conservent leur fermeté après des centaines de cycles. Le pad variable offre une plage d'atténuation large et progressive, ce qui constitue un avantage réel face à la Radial ProDI qui propose uniquement un pad fixe de -15 dB. La réponse en fréquence mesurée reste cohérente avec les spécifications annoncées, et la coloration apportée par le transformateur CineMag se traduit par une légère chaleur dans les bas-médiums qui profite particulièrement aux prises de basse directe et aux claviers Rhodes.

En comparaison avec la Telefunken TDP-1, positionnée dans la même gamme tarifaire, la WA-DI-P offre une polyvalence supérieure grâce à son sélecteur amplificateur/instrument et son pad variable continu. Pour un bassiste professionnel équipé de micros actifs ou un claviériste en tournée, la WA-DI-P constitue un choix pertinent et durable. Les guitaristes utilisant des micros passifs obtiendront également des résultats convaincants, bien qu'une boîte de DI active comme la WA-DI-A puisse mieux convenir dans ce cas précis en raison d'une meilleure adaptation d'impédance.

FAQ sur la boîte d'injection directe passive Warm Audio WA-DI-P
