LD Systems

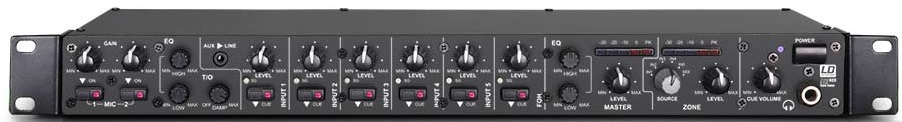

ZONE 622

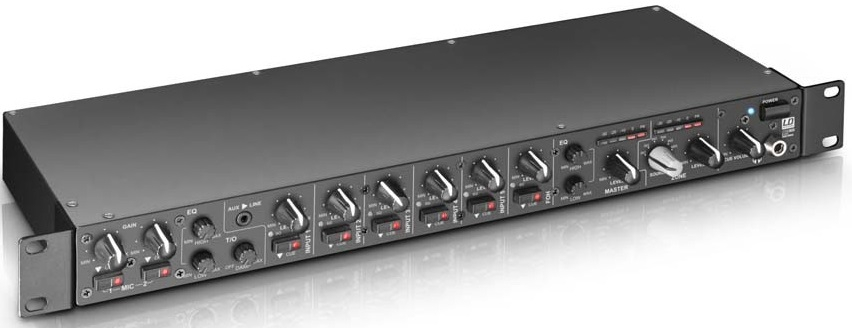

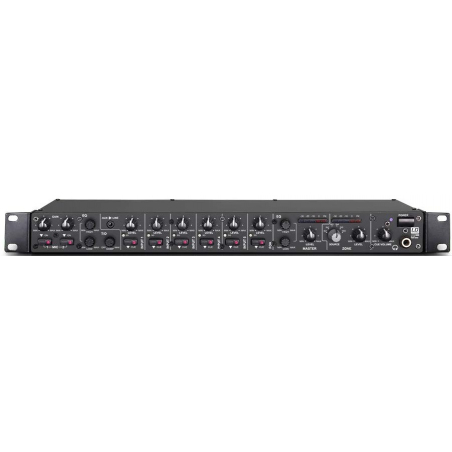

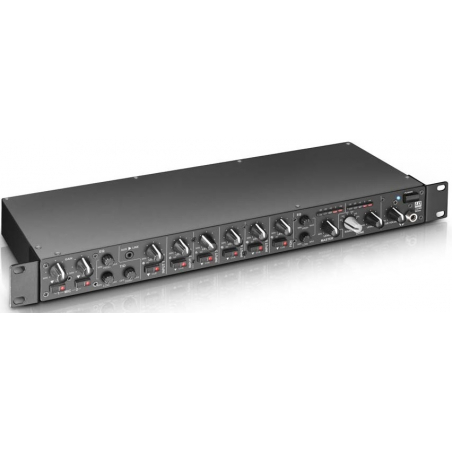

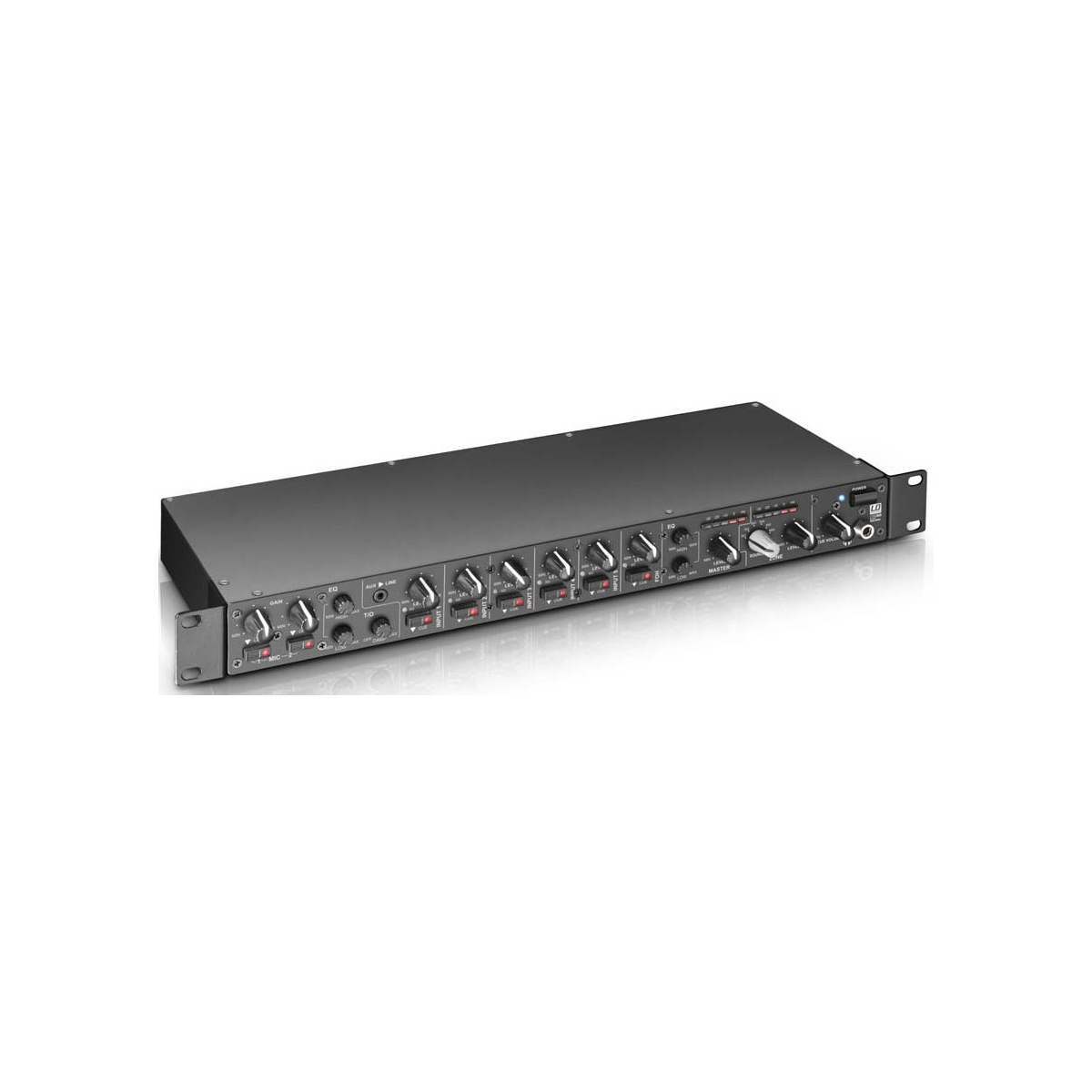

Ses deux voies micro, sur connecteurs jack TRS (symétriques), comportent un potentiomètre de gain, de volume et d'atténuation Talkover, une alimentation fantôme 12 Volts et un égaliseur 2 bandes. Les voies ligne 1 et 2 sont également compatibles avec des micros câblés en asymétrique, et la voie 6 est spécialement conçue pour les signaux symétriques provenant d'une console externe par exemple. Les voies d'entrée stéréo du mixeur ZONE 622 sont équipées chacune d'une touche Cue et d'un potentiomètre de volume avec LED de présence de signal. En outre, les canaux 1-5 disposent d'un trimmer de gain. Le mixeur possède aussi une entrée sur mini-jack stéréo 3,5 mm et un port USB, gérant un flux de signaux audio en entrée et en sortie stéréo (Recording Out). Le ZONE 622 peut donc s'utiliser en tant qu'interface audio externe.

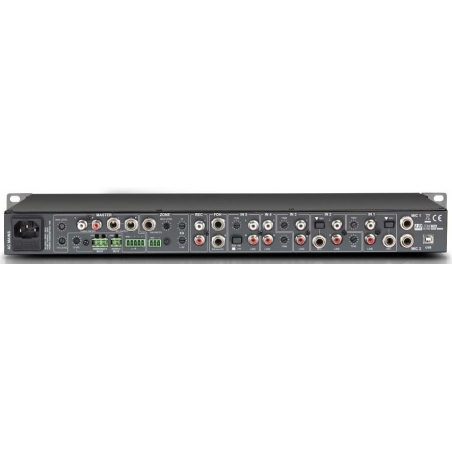

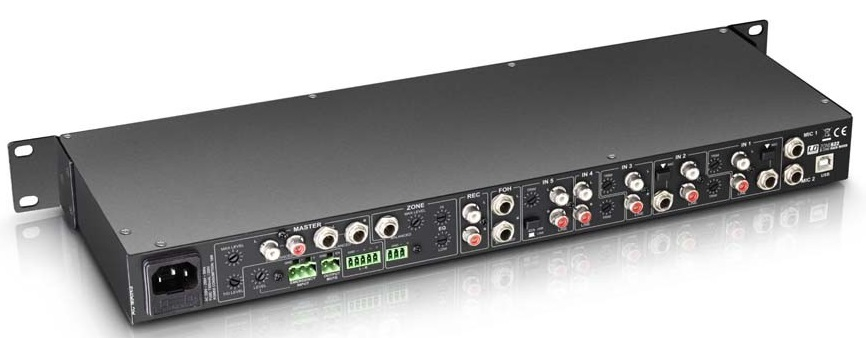

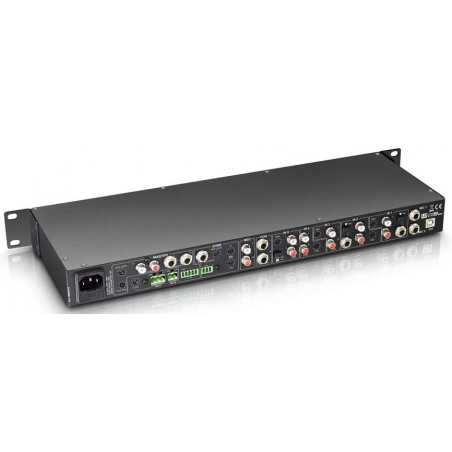

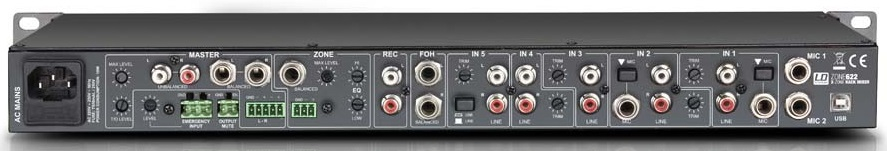

Les sections de sortie mono et stéréo sont équipées chacune d'un réglage de volume, d'un correcteur grave/aigu, et d'un potentiomètre Trim permettant de régler le niveau maximal de sortie. Les sorties, sur connecteurs jack TRS et Euroblock, sont symétrisées électroniquement. La section de sortie stéréo possède aussi des sorties asymétriques sur RCA/cinch. Le ZONE 622 est également équipé d'une prise casque à niveau réglable, pour pré-écoute, et d'une sortie enregistrement.

Type de produit Consoles de mixage
Nombre de Zones: 2 (Master, Zone)
Type: Stéréo
Hauteur: 1 U
Nombre Total de Canaux d'Entrée: 8 (2x Mic, 2x Mic/Line, 3 x Line, 1x FOH)
Réponse en fréquence: 20 - 40000 Hz
Nombre de Voies Micro: 2 (avec alimentation fantôme 12 Volts)
Connecteurs sur Voies Micro: jack 6,35 mm (symétrique)
Contrôles voies micro: 1 x EQ Hi , 1 x EQ Low , 1 x Talk Over Damp , 1 x Talk Over Level , Gain , On / Off
Indicateurs sur Voie Micro: LED "On"
Impédance d'Entrée sur Voie Micro: 4 kohms
Sensibilité d'Entrée sur Voie Micro: 6,1 mV
Taux de Distorsion Harmonique Totale sur Voie Micro: 0,08%
Nombre de Voies Ligne/Micro: 2
Connecteurs entrées ligne/micro mini-jack stéréo 3,5 mm (Input 1) , 2 x Cinch (RCA) , jack 6,35 mm (symétrique)
Contrôles voies ligne/micro Cue , Micro/Ligne , Niveau , Trim
Indicateurs Voie Ligne/Micro LED Cue , LED Signal
Nombre de Voies Ligne: 3
Connecteurs d'entrée ligne Input 3-4 : 2 x RCA/cinch , Input 5 : 2 x RCA/cinch + USB
Contrôles sur Voies Ligne Cue , Niveau , Trim
Indicateurs sur Voie Ligne LED Cue , LED Signal
Impédance d'Entrée Ligne: 4 kohms
Sensibilité d'Entrée Ligne: 1,5 V
Taux de Distorsion Harmonique Totale sur Voie Ligne: 0,03%
Sensibilité d'Entrée AUX/Line: 3 V
Voie FOH: 1
Connecteurs Entrée FOH: jack 6,35 mm (2 x symétrique)
Contrôles Voie FOH Cue , Niveau
Indicateurs Voie FOH LED Cue , LED Signal
Sorties ligne 3 (Master [stéréo], Zone [mono], Rec [stéréo])
Connecteurs Sortie Master Cinch (RCA) (x2) , Eurobloc , jack 6,35 mm (2 x symétrique)
Contrôles Sortie Master EQ Hi , EQ Low , Max. Level , Niveau
Indicateurs Sortie Master: Indicateur de niveau 5 segments
Niveau Maximal de Sortie Master: (asymétrique) 18 dBu , (symétrique) 24 dBu
Connecteurs de Sortie Zone Eurobloc , jack 6,35 mm (symétrique)
Contrôles de Sortie Zone EQ Hi , EQ Low , Max. Level , Niveau , Source Input 1-5/Mix
Indicateurs de Sortie Zone: Indicateur de niveau 5 segments
Niveau Maximal de Sortie Zone: 24 (symétrique/asymétrique) dBu
Connecteurs Sortie: Rec 2 x Cinch (RCA)
Sortie casque: 1
Type de Connecteur Casque: Jack 6,35 mm stéréo
Contrôle Sortie Casque: volume Cue
Tension Maximale de Sortie Casque (sur 32 Ohms) 1,25 V
Autres Entrées: 2 (Emergency Input, Output Mute)
Connecteurs Autres: Entrées Eurobloc
Contrôles Autres: Entrées Level Emergency Input
Autres Contrôles: Interrupteur Secteur (Power)
Autres Indicateurs: LED Power
Tension secteur: 220 - 250 V AC, 50 Hz
Connecteur secteur: IEC
Consommation électrique: 18 W
Fusible T 500 mAL / 250 V
Largeur: 485 mm
Hauteur: (mm) 44 mm
Profondeur: 179 mm
Poids: 2,4 kg
Accessories (included) Câble secteur , Euroblocs
