Sennheiser
ADP UHF (470-1075 MHz)

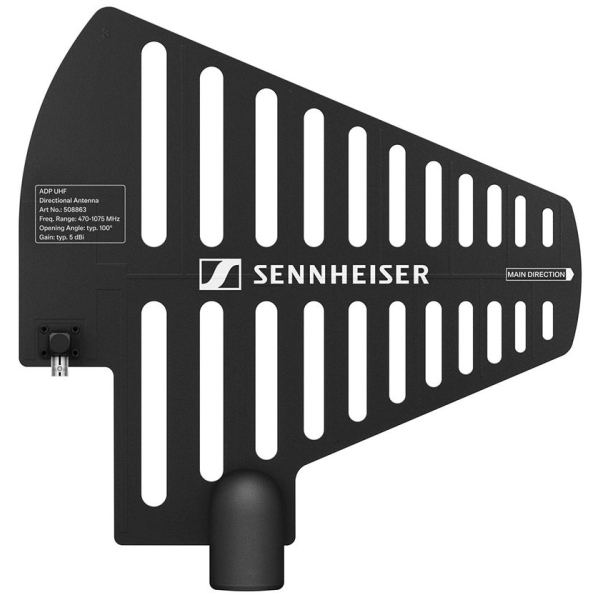

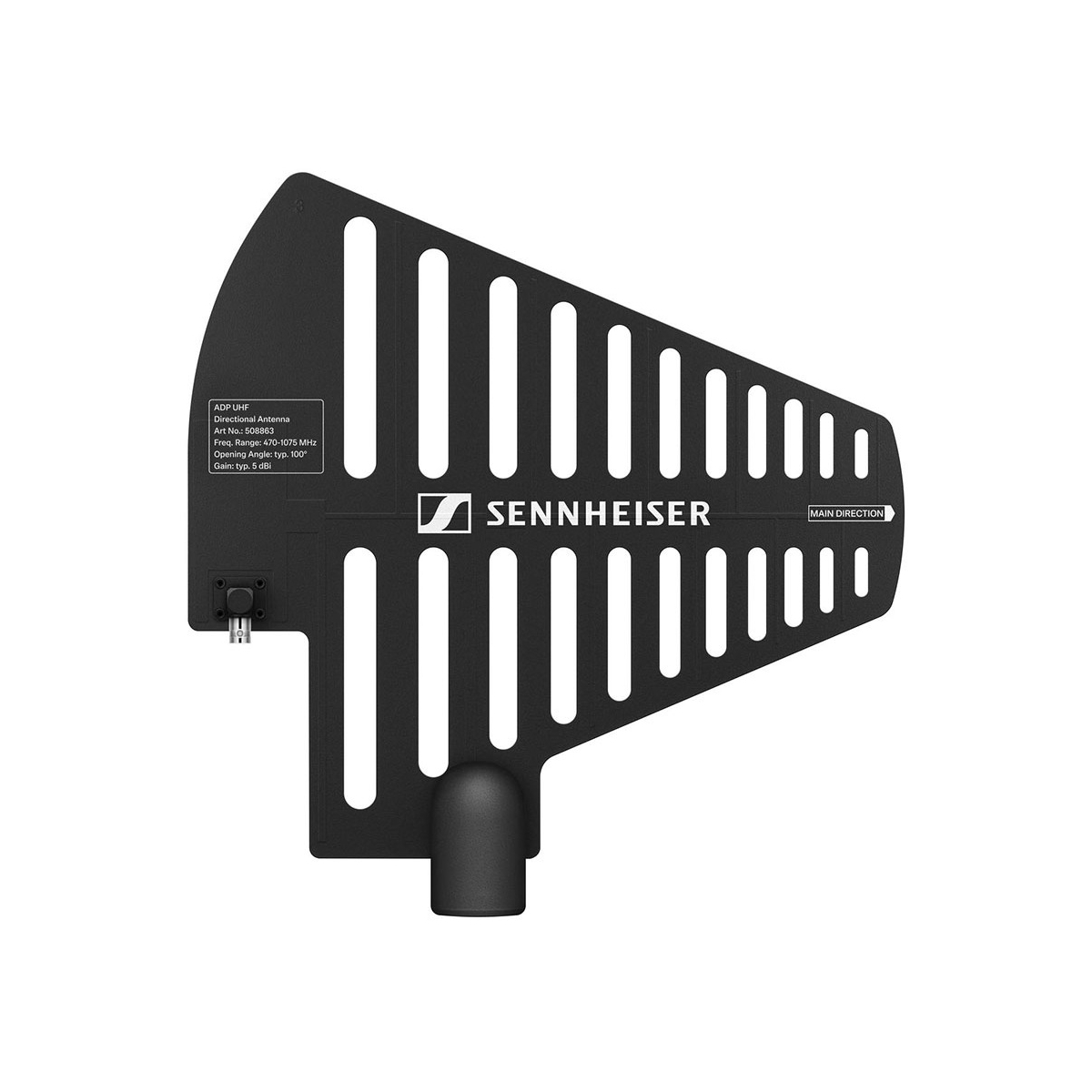

Antenne directionnelle passive Sennheiser ADP UHF (470-1075 MHz)

Caractéristiques Sennheiser ADP UHF (470-1075 MHz)

• Conception directionnelle passive pour une réception focalisée du signal RF sans alimentation externe
• Angle d'ouverture de 100° permettant une couverture large de la zone d'émission
• Atténuation arrière supérieure à 14 dB réduisant les interférences provenant de l'arrière de l'antenne
• Gain de 5 dBi améliorant la portée et la stabilité de la liaison sans fil
• Double filetage 3/8" et 5/8" intégré pour un montage rapide sur pied de micro standard
• Compatibilité avec les récepteurs EW-D EM, le suramplificateur EW-D AB et le splitter d'antenne EW-D ASA
• Utilisation en intérieur et en extérieur grâce à une plage de température de service de -10 °C à +55 °C
• Connecteur BNC femelle 50 ohms sans chemin CC pour une connexion professionnelle fiable

Informations techniques Sennheiser ADP UHF (470-1075 MHz)

• Plage de fréquences : 470 à 1075 MHz (bande UHF)
• Amplification typique : 5 dBi
• Angle d'ouverture à -3 dB : environ 100°
• Atténuation arrière : supérieure à 14 dB
• Impédance : 50 ohms
• Connecteur : BNC femelle, sans chemin CC
• Filetage de montage : 3/8" et 5/8"
• Dimensions : 319 x 310 mm
• Poids : environ 320 g
• Plage de température de service : -10 °C à +55 °C
• Plage de température de stockage : -20 °C à +85 °C
• Humidité relative admissible : 5 à 95 %
• Garantie constructeur : 2 ans

Les points clés du ADP UHF (470-1075 MHz) Sennheiser

Réception directionnelle optimisée pour les systèmes sans fil Sennheiser EW-D

L'antenne directionnelle passive Sennheiser ADP UHF a été conçue pour renforcer la qualité de réception des systèmes sans fil de la gamme Evolution Wireless Digital. Son angle d'ouverture de 100° permet de couvrir efficacement la zone où se trouvent les émetteurs, que ce soit sur une scène, dans une salle de conférence ou lors d'un tournage. Le gain typique de 5 dBi amplifie le signal reçu sans nécessiter d'alimentation externe, ce qui simplifie l'installation et réduit le nombre de câbles nécessaires. Cette antenne passive fonctionne sur l'ensemble de la bande UHF de 470 à 1075 MHz, offrant une couverture fréquentielle compatible avec la majorité des configurations professionnelles.

En positionnant l'antenne ADP UHF à proximité des émetteurs et en l'orientant dans leur direction, l'utilisateur obtient une couverture maximale du signal RF. L'atténuation arrière supérieure à 14 dB réduit les risques d'interférences provenant de sources situées derrière l'antenne, ce qui contribue à maintenir une liaison stable et sans coupure. Cette caractéristique est particulièrement utile dans les environnements à forte densité RF, comme les salles de spectacle, les plateaux de télévision ou les événements multi-canaux. La fiabilité de la transmission est ainsi préservée même dans des conditions exigeantes, garantissant une qualité audio professionnelle constante.

Sennheiser a développé cette antenne pour répondre aux besoins des techniciens et ingénieurs du son qui recherchent une solution de réception fiable sans complexité supplémentaire. La conception passive élimine le risque de saturation du signal et supprime la nécessité d'une alimentation dédiée, ce qui en fait un accessoire pratique pour les installations temporaires comme permanentes. La plage de température de service de -10 °C à +55 °C confirme son aptitude à fonctionner en intérieur comme en extérieur, lors de festivals ou d'événements en plein air.

Connectique BNC et compatibilité avec l'écosystème Evolution Wireless Digital

L'antenne ADP UHF est équipée d'un connecteur BNC femelle avec une impédance de 50 ohms, sans chemin CC. Ce type de raccordement est le standard en matière d'équipement audio sans fil professionnel, garantissant une connexion stable et une transmission du signal sans perte. L'antenne se connecte directement au récepteur fixe EW-D EM, au suramplificateur d'antenne EW-D AB ou au splitter d'antenne EW-D ASA via un câble coaxial. Cette polyvalence de raccordement permet d'intégrer l'ADP UHF dans des configurations allant du simple système mono-canal à des installations multi-canaux complexes.

La compatibilité avec le suramplificateur EW-D AB est particulièrement intéressante pour les installations nécessitant une portée de réception étendue. Le suramplificateur compense les pertes de signal dans le câble coaxial et permet de déporter l'antenne à une distance plus importante du récepteur. En association avec le splitter EW-D ASA, l'antenne ADP UHF peut alimenter simultanément plusieurs récepteurs, ce qui rationalise le câblage et optimise la gestion des fréquences dans les configurations multi-canaux. Cette modularité est un atout pour les prestataires de sonorisation et les installations fixes en salle de conférence ou en lieu de culte.

L'antenne est également compatible avec les récepteurs des séries Evolution G3 et G4 montés en rack, ce qui en fait un accessoire polyvalent pour les utilisateurs disposant de systèmes sans fil Sennheiser de différentes générations. Le connecteur BNC femelle sans chemin CC signifie qu'aucune tension continue ne transite par le câble d'antenne, protégeant ainsi l'équipement connecté et simplifiant le câblage.

Montage sur pied de micro et installation rapide de l'antenne Sennheiser ADP UHF

L'antenne ADP UHF dispose de filetages intégrés aux formats 3/8" et 5/8", qui correspondent aux standards de montage des pieds de micro utilisés dans le secteur audiovisuel. Cette double compatibilité permet de fixer l'antenne sur la plupart des pieds de micro disponibles sans adaptateur supplémentaire. Le poids contenu d'environ 320 g et les dimensions de 319 x 310 mm facilitent le transport et le positionnement, que ce soit en tournée, en installation événementielle ou en configuration fixe. L'installation ne nécessite aucun outil spécifique et se réalise en quelques secondes, ce qui est un avantage appréciable lors des montages et démontages rapides.

Le positionnement de l'antenne est un facteur déterminant pour la qualité de la réception sans fil. En la montant sur un pied de micro à hauteur de scène et en l'orientant vers les émetteurs, le technicien obtient une couverture RF optimale. L'angle d'ouverture de 100° offre une zone de captation suffisamment large pour couvrir plusieurs émetteurs répartis sur scène, tout en rejetant les interférences provenant de directions non souhaitées grâce à l'atténuation arrière de plus de 14 dB. Cette combinaison de directivité et de couverture angulaire constitue un compromis efficace pour les configurations professionnelles.

Robustesse et conditions d'utilisation de l'antenne directionnelle Sennheiser ADP UHF

L'antenne ADP UHF est conçue pour une utilisation dans des conditions variées. Sa plage de température de service s'étend de -10 °C à +55 °C, tandis que la plage de température de stockage couvre de -20 °C à +85 °C. Ces caractéristiques permettent de l'utiliser aussi bien en intérieur climatisé qu'en extérieur lors d'événements estivaux ou dans des environnements froids. L'humidité relative admissible de 5 à 95 % confirme sa capacité à fonctionner dans des atmosphères humides sans dégradation des performances. Cette robustesse environnementale est un critère important pour les prestataires de sonorisation qui travaillent dans des conditions météorologiques variables.

La construction de l'antenne est adaptée à une utilisation professionnelle régulière. Son poids de 320 g la rend suffisamment légère pour être transportée dans un kit de tournée sans alourdir excessivement le matériel. Les dimensions de 319 x 310 mm restent compactes pour une antenne directionnelle de cette gamme de fréquences, facilitant le rangement dans les flight cases standards. La garantie constructeur de 2 ans couvre l'antenne contre les défauts de fabrication, conformément aux standards de qualité Sennheiser.

Pourquoi choisir une antenne directionnelle passive pour un système sans fil EW-D Sennheiser ?

Le choix d'une antenne directionnelle passive comme l'ADP UHF se justifie dans plusieurs scénarios d'utilisation professionnelle. Contrairement à une antenne omnidirectionnelle, l'antenne directionnelle concentre sa sensibilité dans une direction précise, ce qui améliore le rapport signal sur bruit et réduit les risques d'interférences. L'avantage d'une antenne passive réside dans l'absence de composants actifs : pas de besoin d'alimentation, pas de risque de saturation du préamplificateur intégré et une fiabilité accrue sur le long terme. Pour les installations où la distance entre l'antenne et le récepteur reste modérée et où le câble coaxial est de longueur raisonnable, l'antenne passive offre un rapport performance-simplicité optimal.

Dans le cadre d'un système Evolution Wireless Digital, l'ADP UHF est recommandée lorsque les antennes intégrées au récepteur ne suffisent pas à garantir une réception stable. C'est notamment le cas lorsque le récepteur est installé dans un rack technique éloigné de la scène ou dans une régie fermée. En déportant l'antenne à proximité de la zone d'émission, le technicien rétablit une ligne de vue directe avec les émetteurs et améliore la qualité de la liaison RF. Pour les installations nécessitant de longs câbles coaxiaux, l'association avec le suramplificateur EW-D AB compense les pertes et maintient un niveau de signal adéquat.

Comment installer et positionner l'antenne Sennheiser ADP UHF pour une réception optimale ?

L'installation de l'antenne ADP UHF se réalise en vissant celle-ci sur un pied de micro standard grâce au filetage 3/8" ou 5/8" intégré. Le pied doit être positionné en hauteur, idéalement à la même hauteur que les émetteurs portés par les artistes ou intervenants, et orienté dans la direction de la zone d'émission. Il est recommandé de maintenir une ligne de vue dégagée entre l'antenne et les émetteurs pour éviter les obstacles physiques qui pourraient atténuer le signal. L'antenne se connecte ensuite au récepteur EW-D EM, au suramplificateur EW-D AB ou au splitter EW-D ASA via un câble coaxial 50 ohms terminé par des connecteurs BNC.

Pour une configuration à deux antennes, il est conseillé d'espacer les antennes et de les orienter de manière à couvrir l'ensemble de la zone d'émission, en exploitant la diversité d'antenne proposée par les récepteurs EW-D. L'angle d'ouverture de 100° de chaque antenne ADP UHF permet de couvrir un secteur large, mais il convient de vérifier que l'ensemble de la scène ou de l'espace de travail se situe bien dans le lobe principal de réception. Lors de l'utilisation en extérieur, il est préférable de protéger les connexions BNC contre l'humidité et d'éviter de positionner l'antenne à proximité directe de structures métalliques pouvant créer des réflexions indésirables.

Notre avis d'expert Energyson sur ADP UHF (470-1075 MHz)

L'antenne Sennheiser ADP UHF est un accessoire qui remplit parfaitement sa fonction dans l'écosystème Evolution Wireless Digital. En la connectant à un récepteur EW-D EM ou à un splitter EW-D ASA, nous avons constaté une amélioration notable de la stabilité de réception, notamment dans des environnements à forte densité RF comme les salles polyvalentes et les plateaux événementiels. Le gain de 5 dBi est suffisant pour la plupart des configurations sans nécessiter de suramplificateur, à condition que la longueur du câble coaxial reste raisonnable. La qualité de fabrication est conforme au standard Sennheiser et l'antenne supporte sans difficulté les manipulations répétées en tournée.

Comparée à une antenne omnidirectionnelle standard livrée avec les récepteurs, l'ADP UHF apporte un gain réel en directivité et en rejet des interférences arrière. Face à l'antenne active AWM de la même gamme, l'ADP UHF se distingue par sa simplicité d'utilisation et l'absence de besoin d'alimentation, ce qui la rend idéale pour des installations temporaires rapides. Nous recommandons cette antenne aux techniciens du son, ingénieurs RF et prestataires de sonorisation qui souhaitent déporter la réception de leur système EW-D ou EW-DX sans complexifier leur installation. Pour les configurations nécessitant de longs câbles coaxiaux ou une portée très étendue, l'association avec le suramplificateur EW-D AB sera préférable.

"L'ADP UHF est l'accessoire indispensable pour fiabiliser la liaison RF d'un système EW-D en conditions scéniques exigeantes." – Julien, technicien audiovisuel, Energyson (systèmes sans fil et gestion RF)
