Showtec
AirDrive 2.4 IP

Émetteur-récepteur DMX512 sans fil Showtec AirDrive 2.4 IP

Caractéristiques Showtec AirDrive 2.4 IP

• Fonctionnement configurable comme émetteur ou récepteur DMX512 sans fil.
• Installation rapide grâce au boîtier adapté directement aux tubes de truss.
• Support de fixation fourni pour les installations ne permettant pas le montage direct sur truss.
• Utilisation temporaire en extérieur grâce à l’indice de protection IP65.
• Trois sorties DMX supplémentaires isolées optiquement pour une fonction répartiteur ou booster.
• Association d’un émetteur avec plusieurs récepteurs sans limite de nombre indiquée.
• Compatibilité avec le Showtec AirDrive 2.4 Pocket.

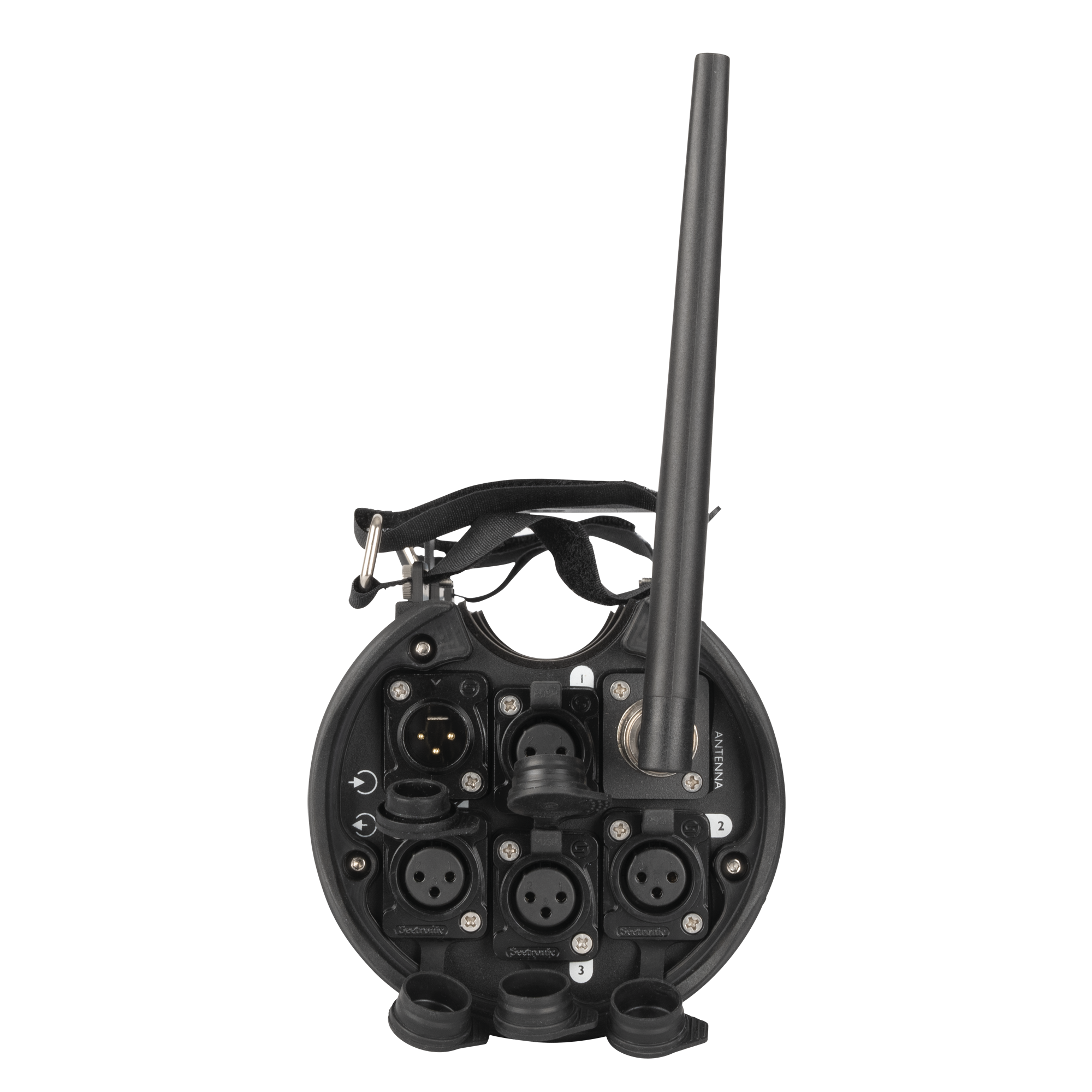

• Antenne omnidirectionnelle permettant une installation adaptée aux configurations scéniques.

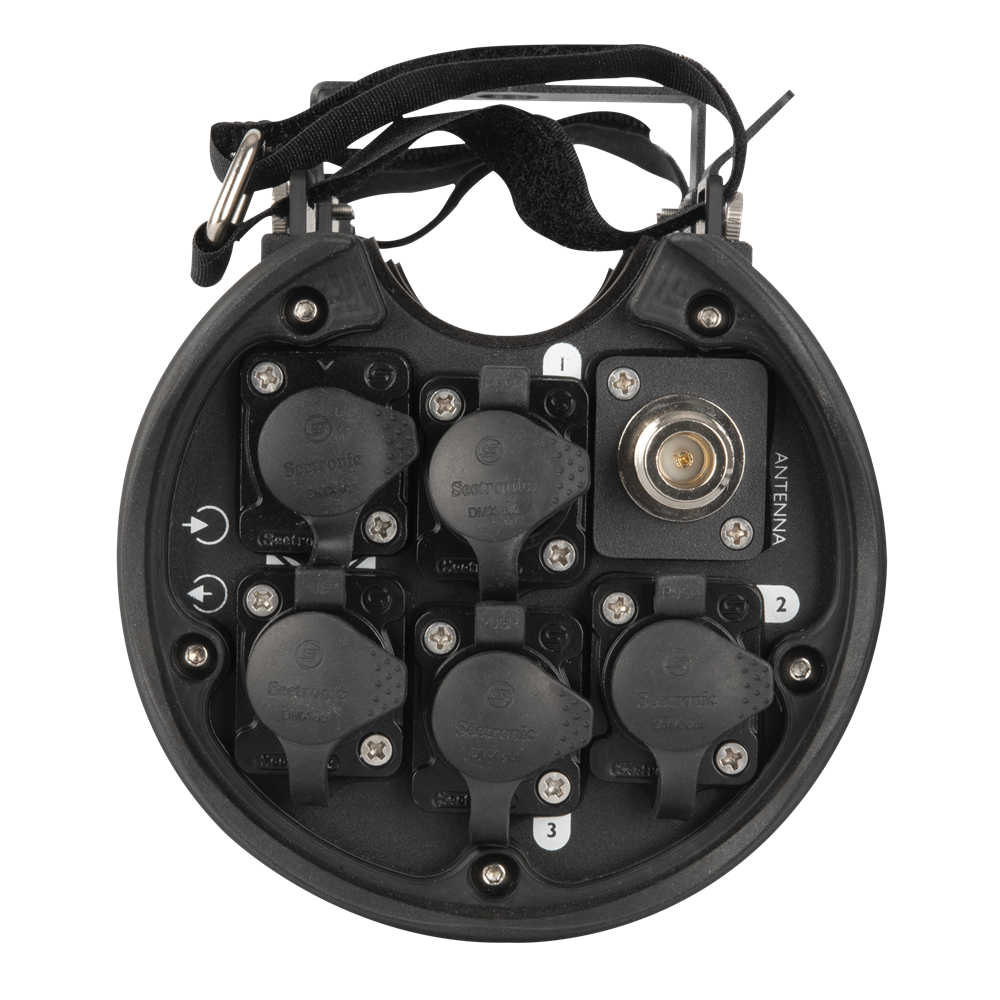

• Connecteurs Power Pro True protégés pour l’utilisation prévue en environnement extérieur.

Informations techniques Showtec AirDrive 2.4 IP

• Protocole de contrôle DMX avec 512 canaux.
• Modes sans fil indiqués : G3, G4S et CRMX.
• Modes d’émission : G3 et G4.
• Modes de réception : G3 et G4S.
• Temps de réaction : 5 ms.

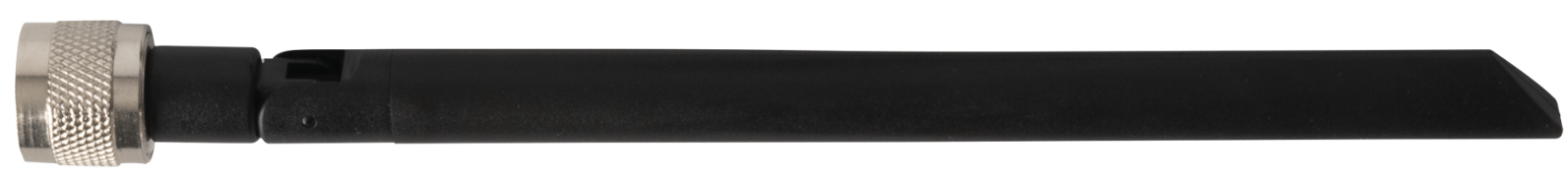

• Gain de l’antenne : 5 dBi.
• Antenne omnidirectionnelle avec rayonnement de 360 × 180°.
• Alimentation : 100–240 V AC, 50/60 Hz.
• Consommation électrique : 5 W.
• Entrée et sortie d’alimentation Power Pro True.

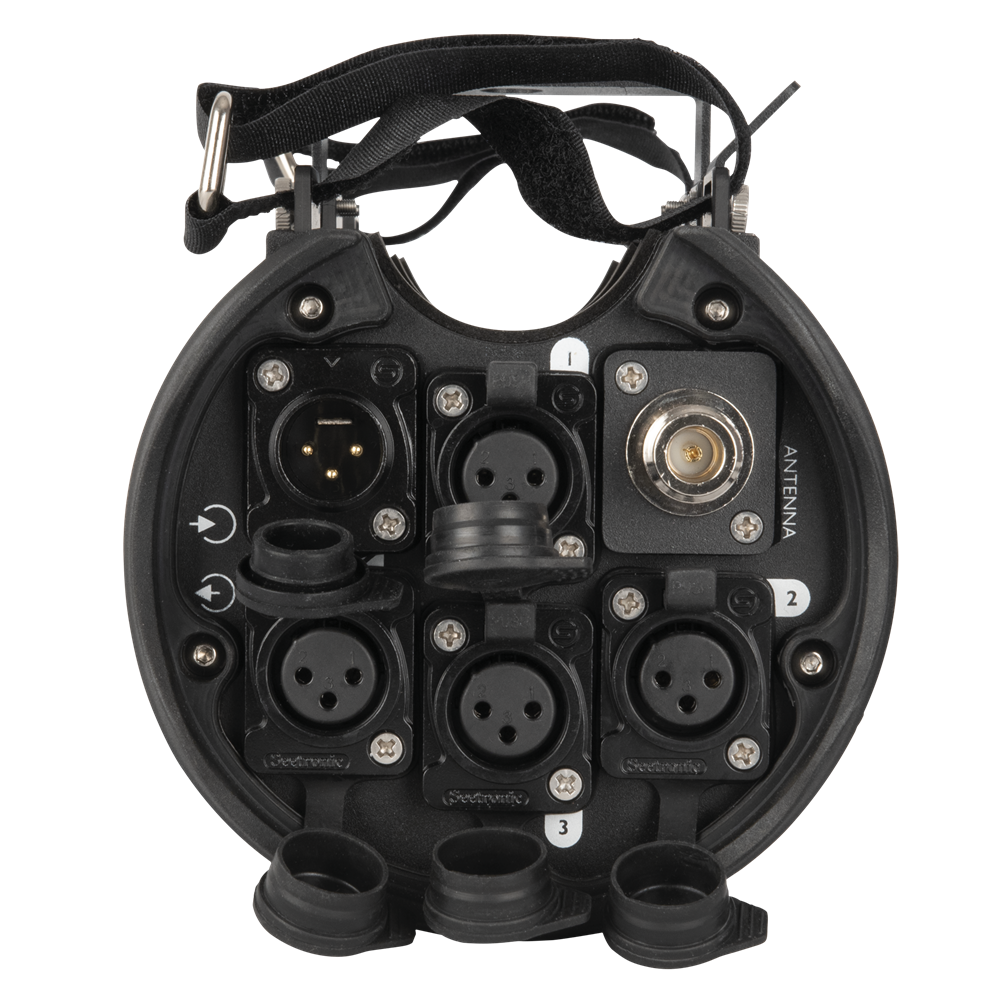

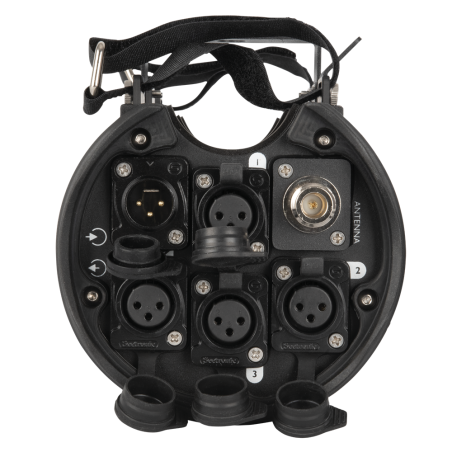

• Entrée et sortie DMX sur connecteurs XLR à 3 broches.
• Trois sorties DMX supplémentaires avec isolation optique.
• Dimensions : 245 × 125 × 150 mm.
• Poids : 2,45 kg.
• Boîtier en aluminium de couleur noire.
• Indice de protection : IP65.
• Température ambiante de fonctionnement : -5 à 40 °C.

Les points clés du AirDrive 2.4 IP Showtec

Transmission DMX512 sans fil du Showtec AirDrive 2.4 IP

Le Showtec AirDrive 2.4 IP assure une transmission DMX512 sans fil et peut être configuré comme émetteur ou comme récepteur. En émission, l’appareil prend en charge les modes G3 et G4. En réception, il accepte les modes G3 et G4S. Les spécifications sans fil mentionnent également la compatibilité CRMX. Cette organisation permet d’établir une liaison DMX512 entre plusieurs points d’une installation sans avoir à relier directement l’émetteur et chaque récepteur par une liaison DMX. Une configuration fonctionnelle nécessite au minimum deux appareils, avec un émetteur et un ou plusieurs récepteurs appairés. Les données fournies indiquent qu’aucune limite de nombre de récepteurs appairés n’est imposée.

La transmission exploite les 512 canaux DMX et présente un temps de réaction annoncé de 5 ms. L’antenne omnidirectionnelle possède un gain de 5 dBi et un rayonnement de 360 × 180°. Pour obtenir une réception optimale et exploiter la portée disponible, Showtec recommande une utilisation avec une ligne de vue directe entre les appareils. Cette précaution est particulièrement pertinente lors d’une implantation sur structure scénique, lorsque des éléments de décor, des équipements ou la structure elle-même peuvent se trouver entre l’émetteur et les récepteurs. Le positionnement reste donc un paramètre important pour exploiter correctement cette liaison DMX sans fil dans les conditions d’utilisation prévues.

L’AirDrive 2.4 IP peut être associé au Showtec AirDrive 2.4 Pocket, ce qui élargit les possibilités de constitution d’une installation DMX sans fil à partir des équipements Showtec indiqués comme compatibles. Le mode émetteur-récepteur évite également d’avoir à sélectionner deux références distinctes pour ces deux fonctions. L’intégrateur peut ainsi configurer chaque appareil selon son emplacement et son rôle dans le réseau. Pour une installation professionnelle, les paramètres déterminants restent les modes radio utilisés, la ligne de vue, les 512 canaux DMX, le temps de réaction de 5 ms et le placement de l’antenne. Ces éléments techniques documentés permettent à Energyson d’évaluer la cohérence de l’appareil avec une configuration DMX donnée.

Pourquoi utiliser le Showtec AirDrive 2.4 IP comme répartiteur DMX ?

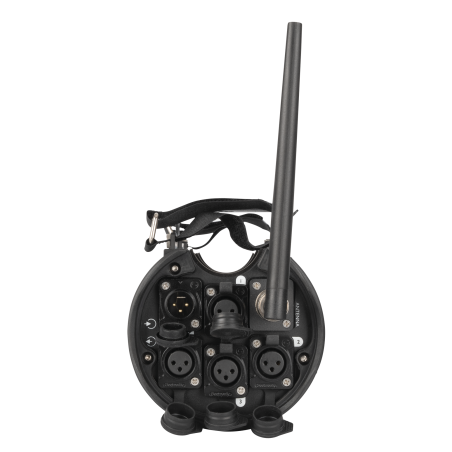

Le Showtec AirDrive 2.4 IP ne se limite pas à la transmission DMX512 sans fil. Il possède trois sorties DMX supplémentaires équipées d’une isolation optique et pouvant être utilisées comme sorties de répartiteur ou de booster DMX. Cette fonction permet de redistribuer le signal à partir du même appareil vers plusieurs liaisons DMX filaires locales. Dans une implantation scénique, cette architecture peut être utile lorsque le signal sans fil doit arriver sur une structure, puis être distribué vers plusieurs équipements DMX présents à proximité. Les connecteurs DMX de cette version sont des XLR à 3 broches, ce qui doit être pris en compte lors de la préparation du câblage et des équipements connectés.

L’isolation optique des trois sorties supplémentaires constitue une caractéristique fonctionnelle importante du système de distribution intégré. Elle permet de disposer de sorties distinctes au niveau de l’AirDrive 2.4 IP plutôt que d’utiliser uniquement la transmission radio comme fonction indépendante. L’appareil associe ainsi dans un même boîtier la réception ou l’émission DMX sans fil et une fonction de distribution DMX. Pour les techniciens travaillant sur des structures scéniques temporaires, cela peut réduire le nombre d’éléments séparés nécessaires autour du point de réception. L’usage reste toutefois dépendant de la connectique XLR à 3 broches de cette version et des besoins précis de l’installation DMX à raccorder.

Les sorties DMX supplémentaires sont particulièrement cohérentes avec le montage sur truss prévu par Showtec. Un AirDrive 2.4 IP installé sur une structure peut recevoir un signal sans fil puis fournir plusieurs départs DMX locaux grâce aux trois sorties isolées. Inversement, l’appareil peut être configuré comme émetteur selon l’organisation du réseau. Cette polyvalence repose uniquement sur les fonctions documentées : émetteur-récepteur, 512 canaux DMX et sorties supplémentaires avec isolation optique. Elle ne dispense pas de vérifier l’architecture du réseau et la compatibilité des connecteurs. Pour Energyson, ces caractéristiques constituent des éléments factuels permettant d’orienter le choix selon le nombre de départs DMX et la configuration de la structure.

Comment installer le Showtec AirDrive 2.4 IP sur un truss ?

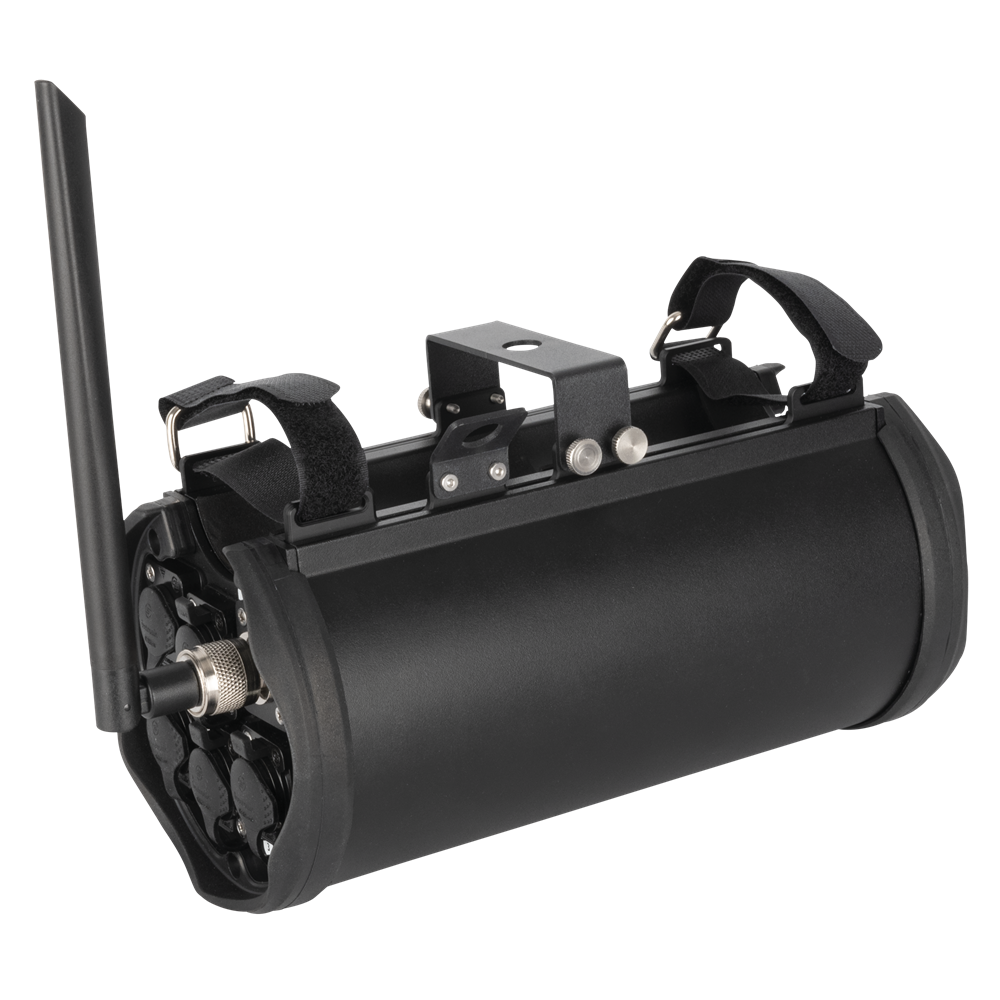

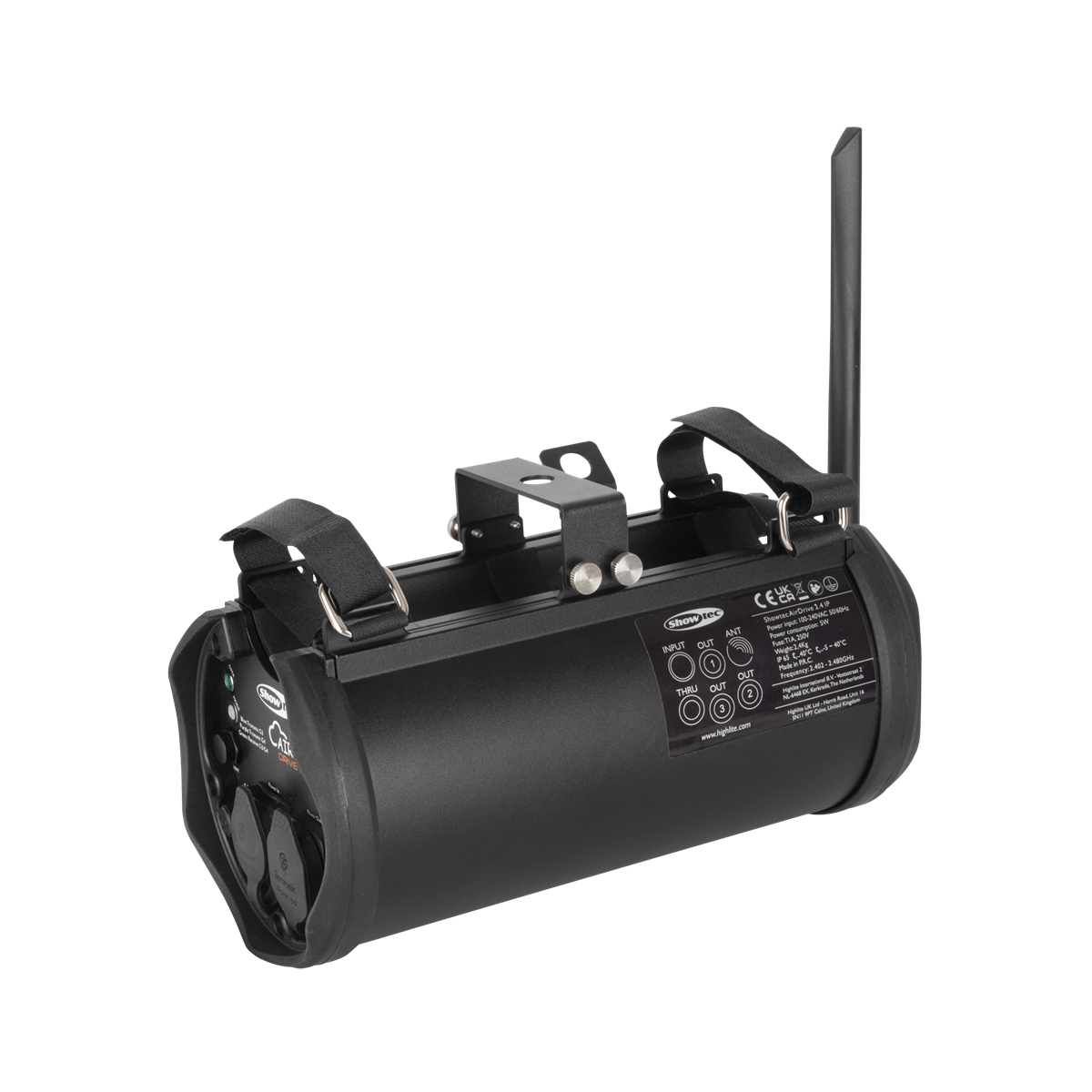

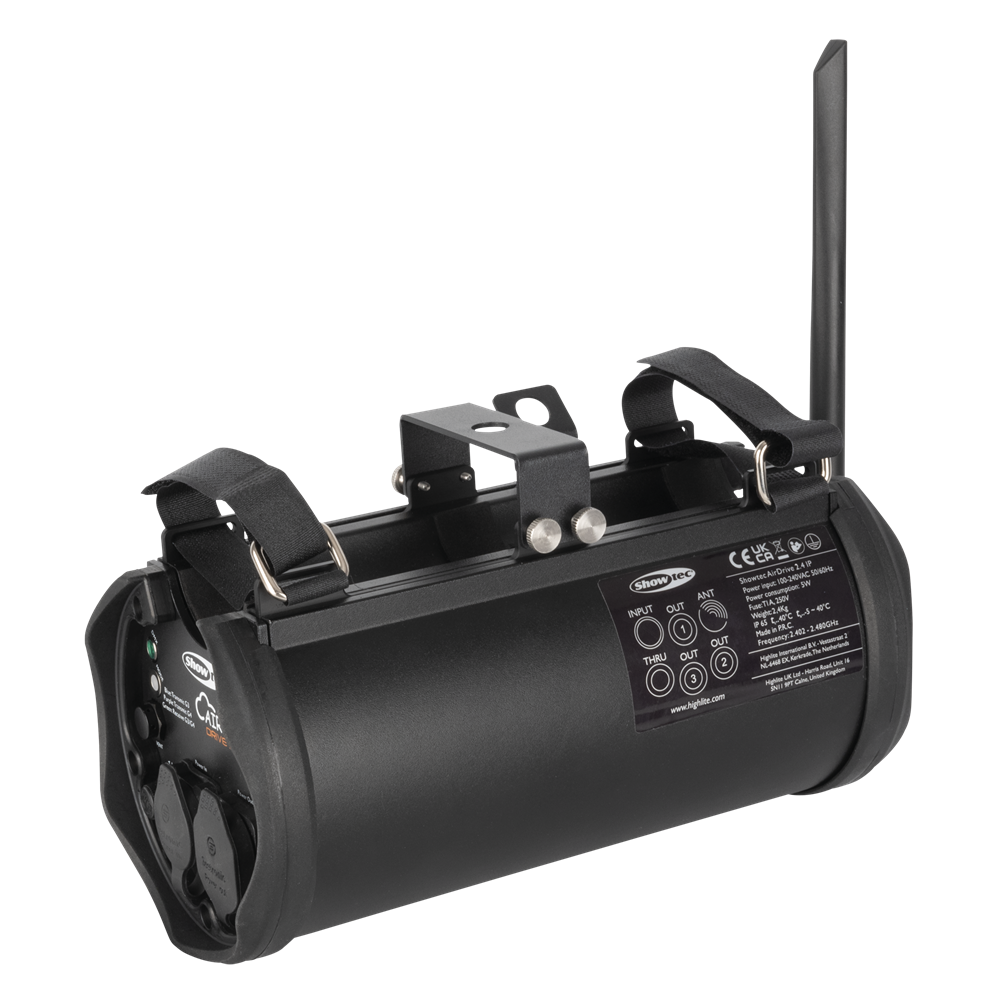

Le boîtier du Showtec AirDrive 2.4 IP a été spécialement conçu pour simplifier son installation sur une structure de type truss. Il comporte un renfoncement dont la forme correspond à un tube de truss, ce qui permet de positionner l’appareil directement contre la structure. Showtec fournit également un support de fixation pour les applications dans lesquelles cette implantation directe n’est pas adaptée. Cette conception répond à l’usage temporaire en environnement scénique et facilite le positionnement de l’émetteur ou du récepteur à proximité des équipements DMX. Avec ses dimensions de 245 × 125 × 150 mm et son poids de 2,45 kg, l’appareil reste identifiable comme un équipement de structure dédié.

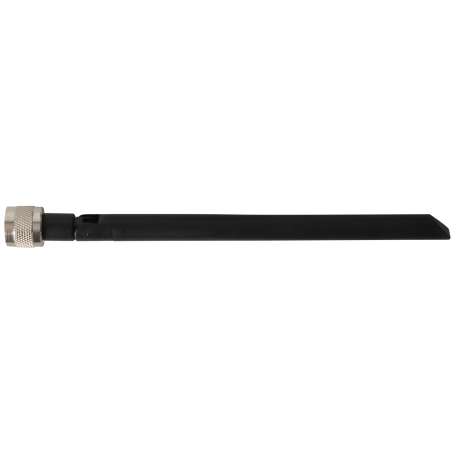

Le positionnement de l’AirDrive 2.4 IP doit également tenir compte de la transmission sans fil. Les informations fournies recommandent une ligne de vue directe afin d’obtenir une réception optimale et une portée maximale. Le choix de l’emplacement ne dépend donc pas uniquement de la possibilité mécanique de fixer le boîtier au truss. Il convient aussi de positionner l’antenne omnidirectionnelle de manière cohérente avec les autres appareils du réseau. Son gain est de 5 dBi et son rayonnement annoncé est de 360 × 180°. Cette combinaison entre support mécanique, emplacement sur truss et visibilité radio constitue le principal point à considérer lors de la préparation d’une installation DMX512 sans fil.

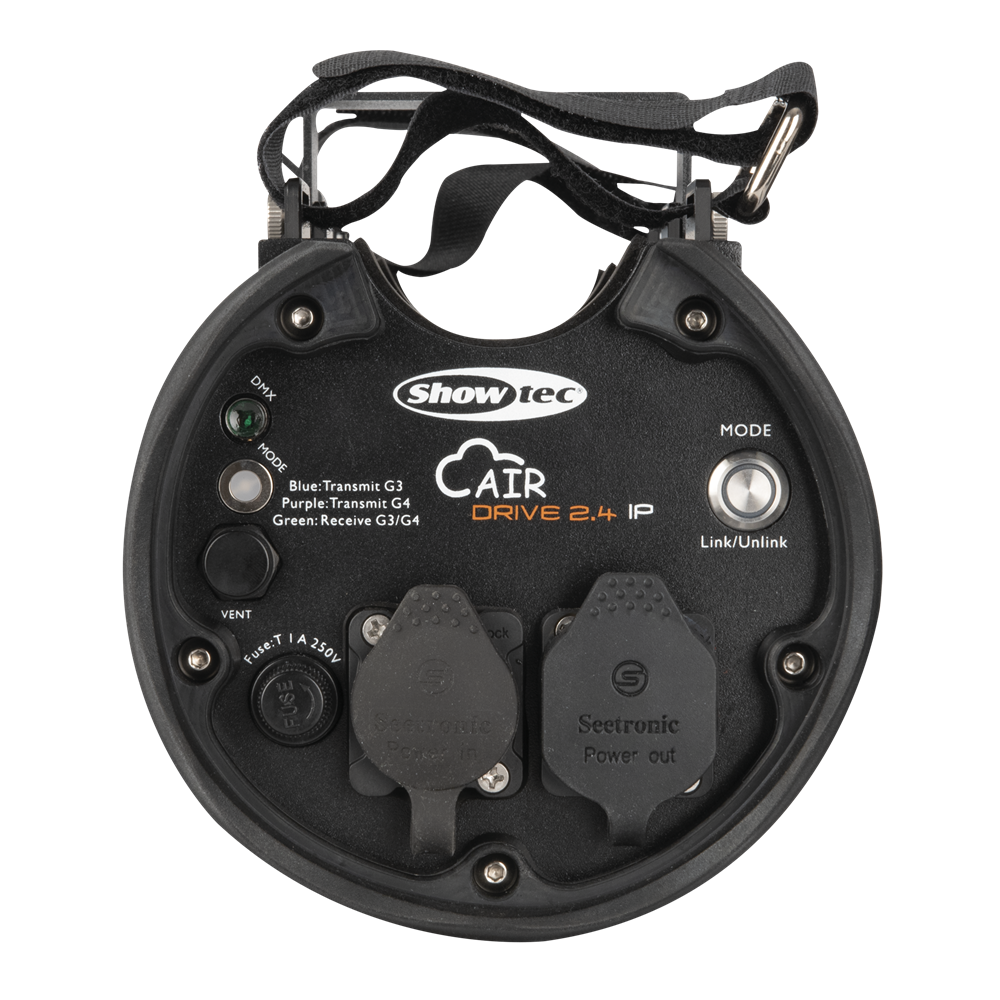

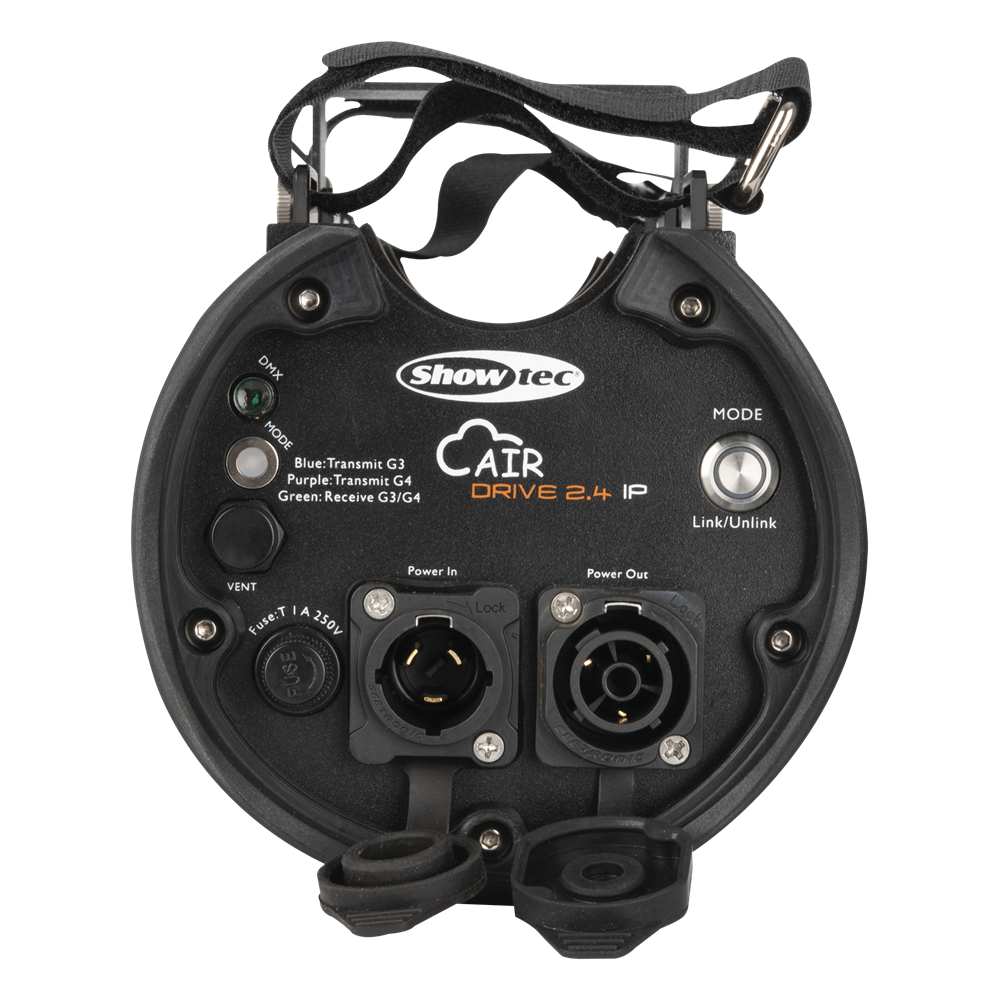

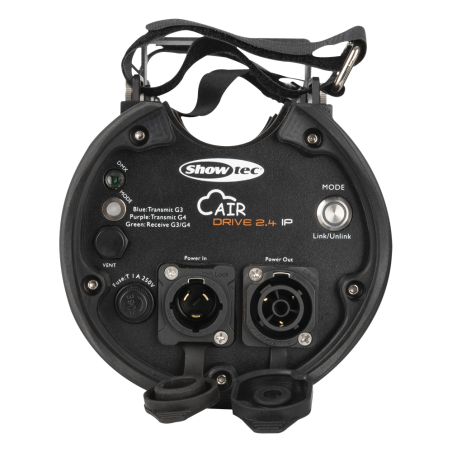

L’alimentation repose sur des connecteurs Power Pro True pour l’entrée et la sortie, avec une plage secteur de 100 à 240 V AC à 50/60 Hz. La consommation annoncée est de 5 W. Cette sortie d’alimentation fait partie de la connectique intégrée et doit être prise en compte avec les autres liaisons de l’installation. Les connexions DMX de la version décrite utilisent des XLR à 3 broches. Une fois l’appareil installé, une configuration fonctionnelle nécessite de définir un AirDrive comme émetteur, puis d’appairer un ou plusieurs appareils configurés en réception. Ces données fournissent à Energyson les éléments nécessaires pour vérifier la compatibilité mécanique, électrique et DMX du projet.

Protection IP65 et conception extérieure du Showtec AirDrive 2.4 IP

Le Showtec AirDrive 2.4 IP possède un indice de protection IP65 et un boîtier en aluminium. Les informations fournies décrivent cet indice comme résistant à la poussière et à l’eau et indiquent que l’appareil est conçu pour une utilisation temporaire en extérieur. Cette caractéristique le distingue d’un équipement destiné exclusivement aux environnements intérieurs secs. Les connecteurs d’alimentation Power Pro True sont également décrits comme bénéficiant d’une protection adaptée. L’appareil peut ainsi être intégré à des installations scéniques temporaires exposées aux conditions extérieures prévues par sa conception. L’indice IP65 doit néanmoins être considéré dans les limites d’utilisation indiquées par le fabricant et ne signifie pas une utilisation sans restriction.

Les conditions thermiques documentées fixent une température ambiante minimale de -5 °C et une température maximale de 40 °C. Ces valeurs donnent un cadre précis pour l’utilisation de l’émetteur-récepteur DMX512 en extérieur comme en intérieur. Le boîtier mesure 245 mm de longueur, 125 mm de largeur et 150 mm de hauteur pour un poids de 2,45 kg. Sa construction en aluminium et sa couleur noire correspondent aux spécifications mécaniques fournies. Pour une implantation temporaire sur truss, le technicien peut donc vérifier simultanément la plage de température, l’indice IP, l’encombrement, le poids et les besoins de fixation avant de déterminer l’emplacement de l’appareil.

L’utilisation extérieure reste associée aux mêmes exigences de transmission que dans une installation intérieure : la ligne de vue directe est recommandée pour optimiser la réception et la portée. La protection IP65 ne modifie pas les contraintes de positionnement de l’antenne ni les modes radio disponibles. Le système conserve ses modes G3 et G4 en émission, G3 et G4S en réception, ainsi que la compatibilité CRMX mentionnée dans les spécifications sans fil. L’ensemble offre donc une combinaison documentée de transmission DMX512, protection extérieure temporaire et montage sur structure. Aucune durée de garantie supplémentaire ni autre certification n’étant précisée dans les informations fournies, Energyson peut fonder son analyse technique sur ces caractéristiques vérifiables.

Notre avis d’expert Energyson sur AirDrive 2.4 IP

Sur le plan technique, le Showtec AirDrive 2.4 IP réunit plusieurs fonctions utiles pour une installation DMX sur structure : transmission DMX512 sans fil, configuration en émission ou réception, protection IP65 et trois sorties DMX supplémentaires avec isolation optique. Le renfoncement adapté au tube de truss et le support fourni répondent directement aux contraintes d’installation décrites par Showtec. Le temps de réaction de 5 ms, l’antenne omnidirectionnelle de 5 dBi et les 512 canaux DMX donnent également des repères précis pour évaluer son intégration. La connectique XLR à 3 broches doit cependant correspondre au câblage déjà utilisé sur l’installation.

Aucun produit concurrent précis ni ses caractéristiques n’étant fournis, une comparaison factuelle modèle contre modèle ne peut pas être établie sans introduire de données externes. Le point distinctif documenté de l’AirDrive 2.4 IP reste l’association d’une liaison DMX sans fil avec trois sorties isolées et un boîtier IP65 conçu pour le montage sur truss. Cette configuration convient particulièrement aux techniciens, régisseurs et installateurs ayant besoin de transporter un signal DMX512 vers une structure puis de le redistribuer localement. Pour une installation utilisant des connecteurs XLR à 3 broches et nécessitant une utilisation extérieure temporaire, ces caractéristiques constituent les principaux critères à examiner.

"Pour une installation sur truss, l’association du DMX sans fil, des trois sorties isolées et du boîtier IP65 simplifie la distribution locale du signal." – Julien, conseiller technique, Energyson (DMX et éclairage scénique)
