Showtec
AirDrive 2.4 Pocket

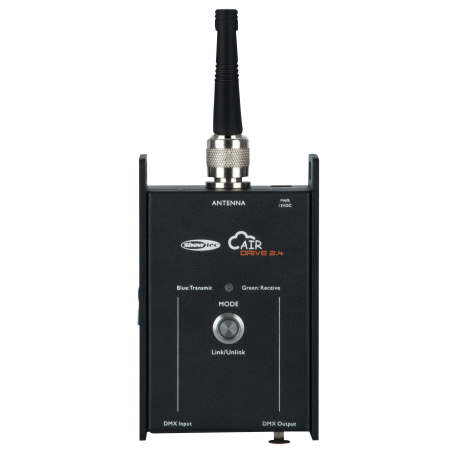

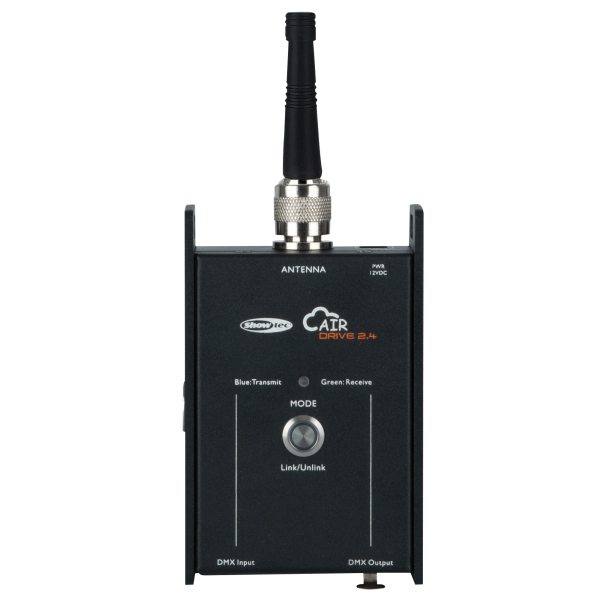

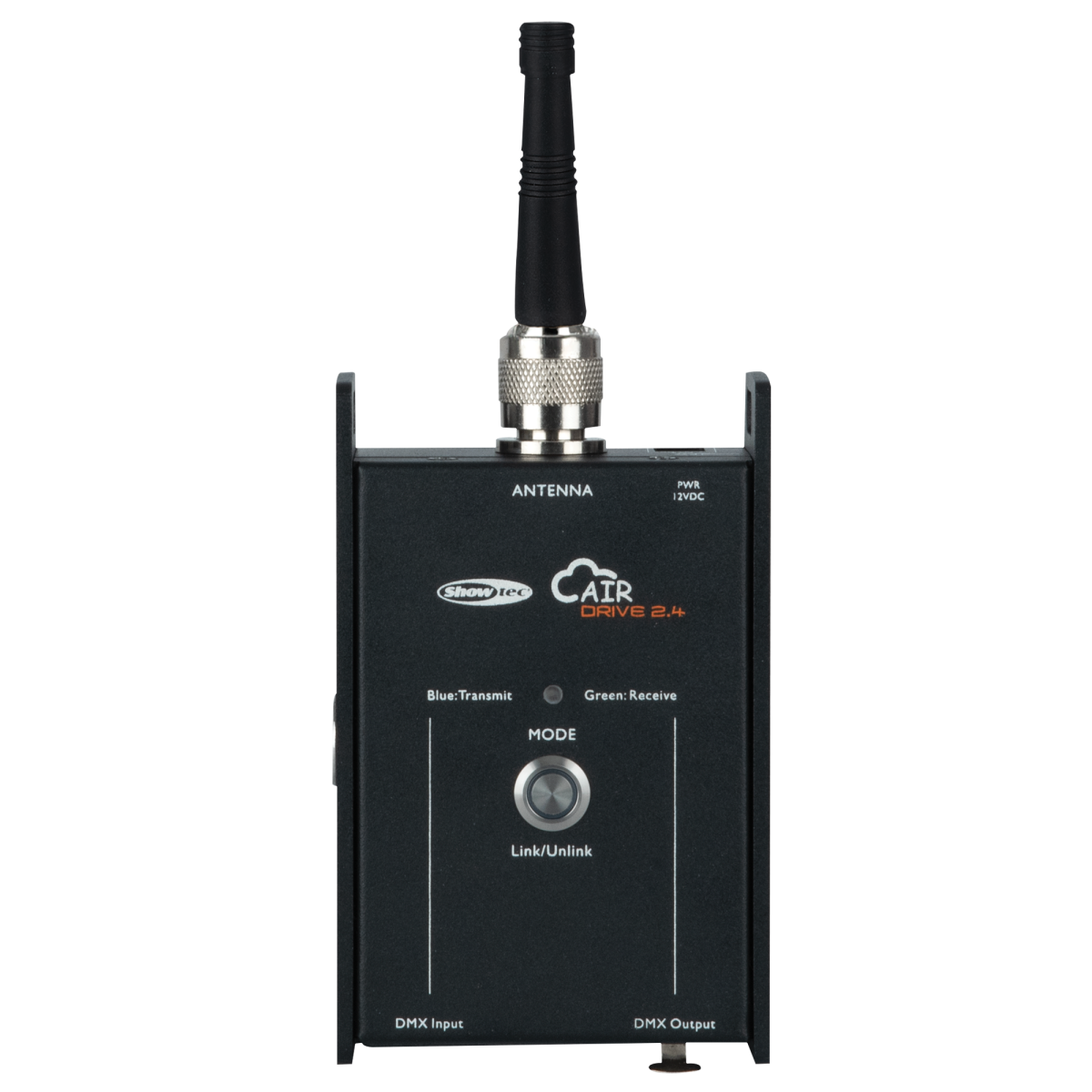

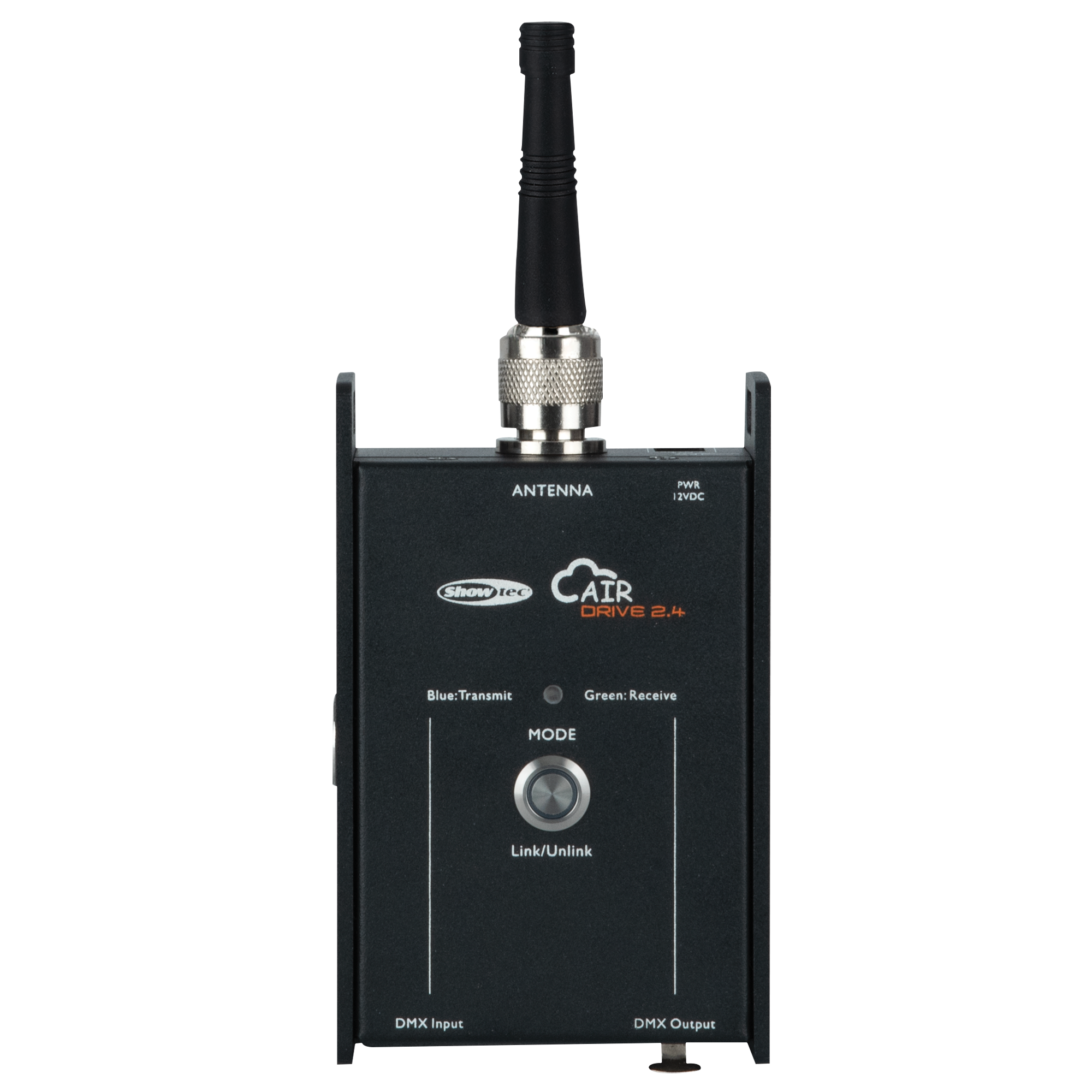

Émetteur/récepteur DMX XLR à 3 broches Showtec AirDrive 2.4 Pocket

Caractéristiques Showtec AirDrive 2.4 Pocket

• Fonctionnement au choix comme émetteur ou récepteur DMX512 sans fil.
• Émission compatible avec les modes G3 et G4.
• Réception compatible avec les modes G3, G4S et CRMX.
• Compatibilité annoncée avec LumenRadio et Wireless Solutions.
• Compatibilité avec le Showtec AirDrive 2.4 IP.
• Installation rapide d’une connexion DMX512 sans fil.
• Filetage M10 permettant la fixation d’une pince.
• Filetage 3/8 pouce adapté au montage sur un pied de micro.
• Possibilité de surélever l’appareil lorsque la configuration de la salle le nécessite.
• Nombre de récepteurs appairables à un émetteur annoncé sans limite.
• Adaptateur d’alimentation universel fourni.

Informations techniques Showtec AirDrive 2.4 Pocket

• Protocole de contrôle : DMX.
• Nombre de canaux DMX : 512.
• Temps de réaction : 5 ms.
• Antenne omnidirectionnelle avec gain de 2 dBi.
• Radiation de l’antenne : 360 × 180°.
• Alimentation de l’appareil : 9 à 12 V DC.
• Consommation électrique : 6 W.
• Entrée et sortie DMX sur connecteurs XLR à 3 broches.
• Adaptateur AC-DC avec entrée 100 à 240 V AC, 50/60 Hz.
• Sortie de l’adaptateur : 12 V DC, 1500 mA.
• Dimensions : 125 × 78 × 44 mm.
• Poids : 0,38 kg.
• Indice de protection : IP20, pour une utilisation en intérieur uniquement.
• Boîtier en métal de couleur noire.
• Température ambiante maximale : 40 °C.
• Température ambiante minimale : -10 °C.

Les points clés du AirDrive 2.4 Pocket Showtec

Transmission DMX512 sans fil du Showtec AirDrive 2.4 Pocket

Le Showtec AirDrive 2.4 Pocket assure une liaison DMX512 sans fil en réunissant les fonctions d’émetteur et de récepteur dans un boîtier compact. En configuration émetteur, l’appareil fonctionne en mode G3 ou G4. Lorsqu’il est configuré comme récepteur, il prend en charge les modes G3, G4S et CRMX. Cette combinaison permet d’intégrer l’AirDrive 2.4 Pocket dans des configurations utilisant LumenRadio ou Wireless Solutions, conformément aux compatibilités indiquées. Le système transmet jusqu’à 512 canaux DMX et son temps de réaction annoncé est de 5 ms, donnée importante pour caractériser le comportement de la liaison sans fil.

Une installation fonctionnelle nécessite au minimum deux appareils : un AirDrive 2.4 Pocket configuré comme émetteur et un appareil configuré comme récepteur, puis appairé à l’émetteur. Plusieurs récepteurs peuvent être associés au même émetteur et les informations fournies n’indiquent aucune limite quant à leur nombre. Cette architecture facilite donc la distribution d’une même liaison DMX512 vers plusieurs récepteurs sans modifier le principe d’installation. L’appairage et la sélection du mode adapté restent déterminants pour établir la communication entre les appareils. La compatibilité avec le Showtec AirDrive 2.4 IP permet également d’intégrer ce modèle dans une configuration comprenant cet autre appareil Showtec.

L’AirDrive 2.4 Pocket utilise une antenne omnidirectionnelle avec un gain de 2 dBi et une radiation annoncée de 360 × 180°. Pour obtenir la réception la plus favorable et exploiter la portée disponible, Showtec recommande une utilisation avec ligne de vue directe entre les appareils. Cette recommandation est particulièrement importante lorsque l’émetteur ou le récepteur doit être placé dans une salle contenant du public. Le montage sur pince ou pied permet alors de surélever le boîtier afin de dégager son positionnement. Les performances décrites reposent sur les caractéristiques techniques communiquées : DMX512, antenne omnidirectionnelle, modes sans fil compatibles et temps de réaction de 5 ms.

Pourquoi utiliser le Showtec AirDrive 2.4 Pocket pour une liaison DMX sans fil ?

Le principal intérêt du Showtec AirDrive 2.4 Pocket réside dans la possibilité de créer une connexion DMX512 sans fil avec un appareil pouvant jouer le rôle d’émetteur ou de récepteur. Cette double fonction évite de distinguer deux références différentes pour les deux extrémités d’une liaison lorsque plusieurs AirDrive 2.4 Pocket sont utilisés. Un appareil est configuré en émission et un ou plusieurs autres sont configurés en réception puis appairés. Les modes G3 et G4 sont disponibles en émission, tandis que la réception prend en charge G3, G4S et CRMX. La compatibilité annoncée avec LumenRadio et Wireless Solutions élargit les possibilités d’intégration indiquées par Showtec.

Le format de 125 × 78 × 44 mm et le poids de 0,38 kg facilitent le positionnement du boîtier dans une installation. Le filetage M10 accepte la fixation d’une pince, tandis que le filetage 3/8 pouce est prévu pour une installation sur pied de micro. Ces deux possibilités permettent notamment de placer l’appareil plus haut lorsque cela est nécessaire pour obtenir une ligne de vue plus directe. Cette disposition répond directement à la recommandation de Showtec visant une utilisation en visibilité directe afin d’obtenir une réception optimale et une portée maximale. Le boîtier métallique apporte la structure mécanique indiquée dans les spécifications du fabricant.

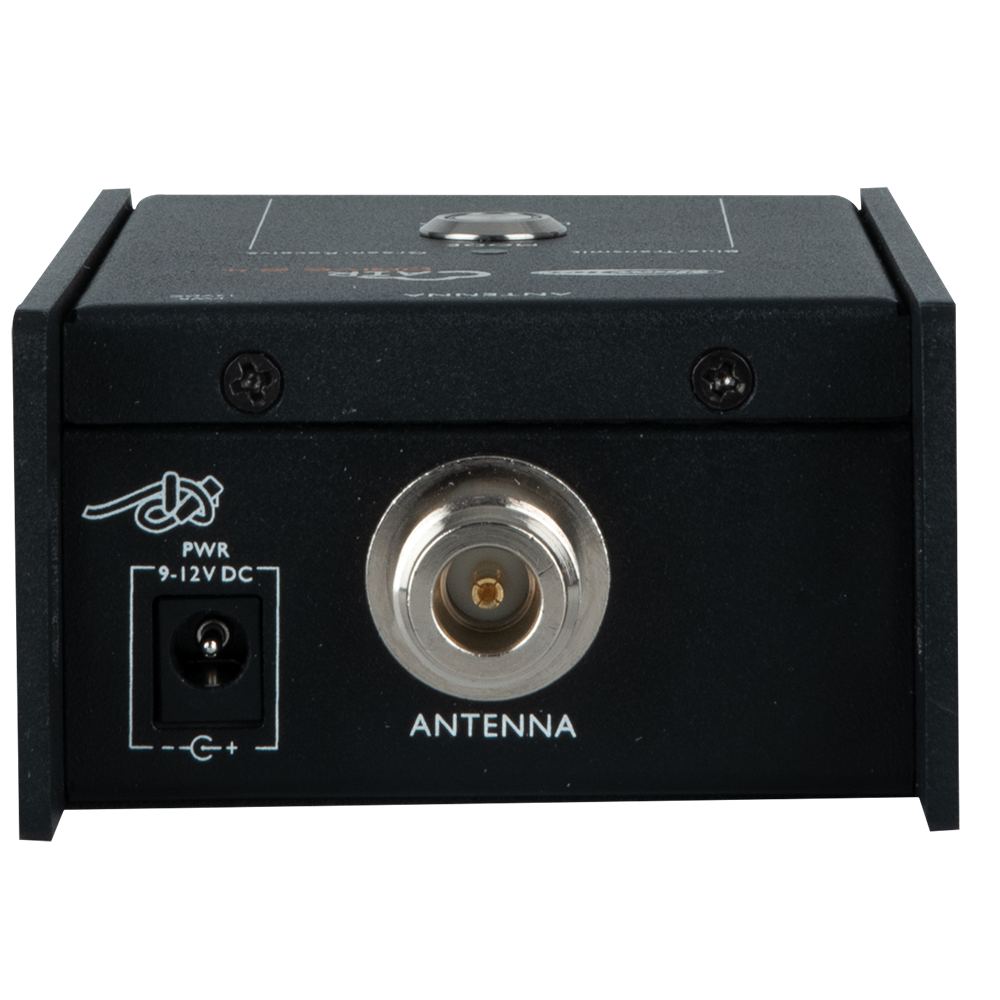

L’alimentation contribue également à la simplicité de mise en service. L’AirDrive 2.4 Pocket fonctionne sous 9 à 12 V DC pour une consommation de 6 W et il est livré avec un adaptateur universel. Cet adaptateur accepte une tension d’entrée de 100 à 240 V AC à 50/60 Hz et délivre 12 V DC sous 1500 mA. L’entrée d’alimentation utilise une prise CC basse tension. Ces caractéristiques, associées aux connecteurs DMX XLR à 3 broches présents en entrée et en sortie, décrivent précisément les besoins de raccordement. Le bénéfice d’usage repose donc sur une installation compacte, repositionnable et documentée par les spécifications fournies par Showtec.

Installation et positionnement de l’émetteur/récepteur DMX Showtec

Le Showtec AirDrive 2.4 Pocket est conçu pour faciliter l’installation d’une connexion DMX512 sans fil. Son boîtier dispose d’un filetage M10 permettant de lui ajouter une pince et d’un filetage 3/8 pouce permettant son installation sur un pied de micro. Ces points de montage donnent la possibilité de modifier la hauteur et la position de l’appareil selon la configuration de la salle. Showtec indique qu’une surélévation peut être utile lorsque l’appareil est placé dans la salle, notamment pour le positionner au-dessus du public. Cette flexibilité mécanique complète le format compact de 125 mm de longueur, 78 mm de largeur et 44 mm de profondeur.

Le positionnement doit tenir compte du fonctionnement radio de l’AirDrive 2.4 Pocket. Une ligne de vue directe est recommandée afin d’obtenir une réception optimale et une portée maximale. L’antenne utilisée est omnidirectionnelle, avec un gain annoncé de 2 dBi et une radiation de 360 × 180°. Le montage sur pince ou pied constitue donc un moyen pratique d’adapter la hauteur de l’émetteur ou du récepteur et de limiter les obstacles placés directement entre les appareils. Aucune valeur de portée en mètres n’est fournie dans les informations disponibles ; elle ne peut donc pas être précisée sans ajouter une donnée non documentée.

L’indice de protection IP20 limite l’utilisation du Showtec AirDrive 2.4 Pocket à l’intérieur. La température ambiante indiquée s’étend de -10 °C à 40 °C, avec une température minimale d’action donnée à -10 °C. Le boîtier est fabriqué en métal et présente une finition noire. Ces données doivent être prises en compte au moment de choisir l’emplacement de l’appareil et son type de fixation. Pour l’installation, les éléments vérifiables sont donc le classement IP20, les températures annoncées, les filetages M10 et 3/8 pouce et la recommandation de visibilité directe formulée pour optimiser la réception de la liaison DMX sans fil.

Comment intégrer le Showtec AirDrive 2.4 Pocket dans une configuration DMX512 ?

Pour constituer une liaison avec le Showtec AirDrive 2.4 Pocket, il faut disposer d’au moins deux appareils ou d’une configuration compatible comprenant un émetteur et un récepteur. L’un des appareils est configuré comme émetteur en mode G3 ou G4. Le second est configuré comme récepteur, avec prise en charge des modes G3, G4S ou CRMX, puis il est appairé à l’émetteur. Les informations fournies précisent qu’un ou plusieurs récepteurs peuvent être associés au même émetteur et qu’aucune limite n’est annoncée pour leur nombre. La sélection des modes doit naturellement rester cohérente avec les appareils et technologies présents dans la liaison.

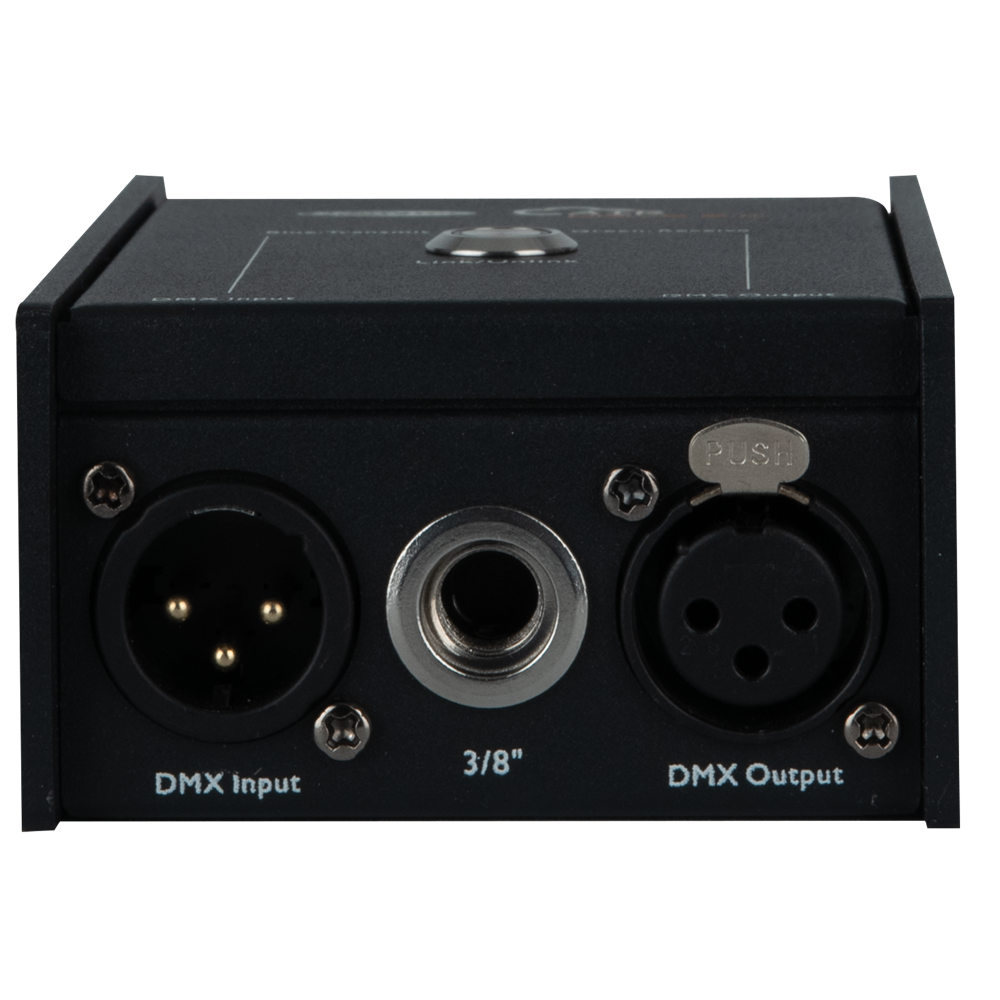

La connectique DMX du modèle présenté utilise des connecteurs XLR à 3 broches, avec une entrée DMX et une sortie DMX. Le protocole pris en charge est le DMX et le nombre de canaux indiqué est de 512. Le Showtec AirDrive 2.4 Pocket est également annoncé compatible avec le Showtec AirDrive 2.4 IP. Cette information permet d’envisager une installation combinant les deux références, mais aucune autre différence technique concernant l’AirDrive 2.4 IP n’est fournie ici. Il n’est donc pas possible de comparer leurs dimensions, leur indice de protection, leurs modes ou leurs performances sans disposer des spécifications correspondantes du second modèle.

Le raccordement électrique repose sur une alimentation de 9 à 12 V DC et une consommation de 6 W. L’adaptateur universel fourni accepte une entrée comprise entre 100 et 240 V AC à 50/60 Hz et fournit une sortie de 12 V DC avec un courant de 1500 mA. Après raccordement et configuration du mode émetteur ou récepteur, le positionnement avec une ligne de vue directe reste recommandé par Showtec. Les filetages de montage facilitent cette mise en place. L’intégration repose ainsi sur des données vérifiables concernant l’alimentation, le protocole DMX512, les modes radio, les connecteurs XLR à 3 broches et les options de fixation.

Notre avis d’expert Energyson sur AirDrive 2.4 Pocket

À partir des spécifications communiquées, le Showtec AirDrive 2.4 Pocket présente une architecture adaptée à la mise en place d’une liaison DMX512 sans fil compacte. Sa fonction émetteur-récepteur, les modes G3, G4, G4S et CRMX selon le sens de transmission, ainsi que sa compatibilité avec LumenRadio et Wireless Solutions constituent les points techniques les plus significatifs. Les filetages M10 et 3/8 pouce sont également utiles pour ajuster rapidement la hauteur de l’appareil et respecter autant que possible la recommandation de ligne de vue. Le boîtier métallique, les 512 canaux et le temps de réaction de 5 ms complètent les caractéristiques documentées.

Aucun produit concurrent précis ni ses caractéristiques n’ayant été fournis, une comparaison technique factuelle avec une référence concurrente ne peut pas être établie sans ajouter d’informations non vérifiées. La seule comparaison exploitable concerne la compatibilité annoncée avec le Showtec AirDrive 2.4 IP, sans données suffisantes pour détailler leurs différences. Le modèle convient aux configurations nécessitant une transmission DMX512 sans fil en intérieur, avec connecteurs XLR à 3 broches et possibilité de multiplier les récepteurs appairés. Il faut en revanche tenir compte de l’indice IP20 et privilégier une ligne de vue directe pour respecter les conditions d’utilisation précisées par Showtec.

"Les modes d’émission et de réception multiples, associés aux filetages M10 et 3/8 pouce, facilitent une installation DMX sans fil adaptable." – Équipe technique, Energyson (DMX sans fil)
