Audiophony PA
AMP150.4H

Amplificateur Audiophony PA AMP150.4H

Caractéristiques Audiophony PA AMP150.4H

• Quatre canaux indépendants avec sélection 70 V ou 100 V par canal à l'arrière de l'appareil
• Entrée TEST prioritaire activable par contact sec sur la borne PRI pour diffuser une annonce sur toutes les zones simultanément
• Contacts de supervision FAIL et DIS permettant de remonter l'état de l'amplificateur vers un système de contrôle externe
• Format rack 1U 19 pouces compact facilitant l'intégration dans une baie technique existante

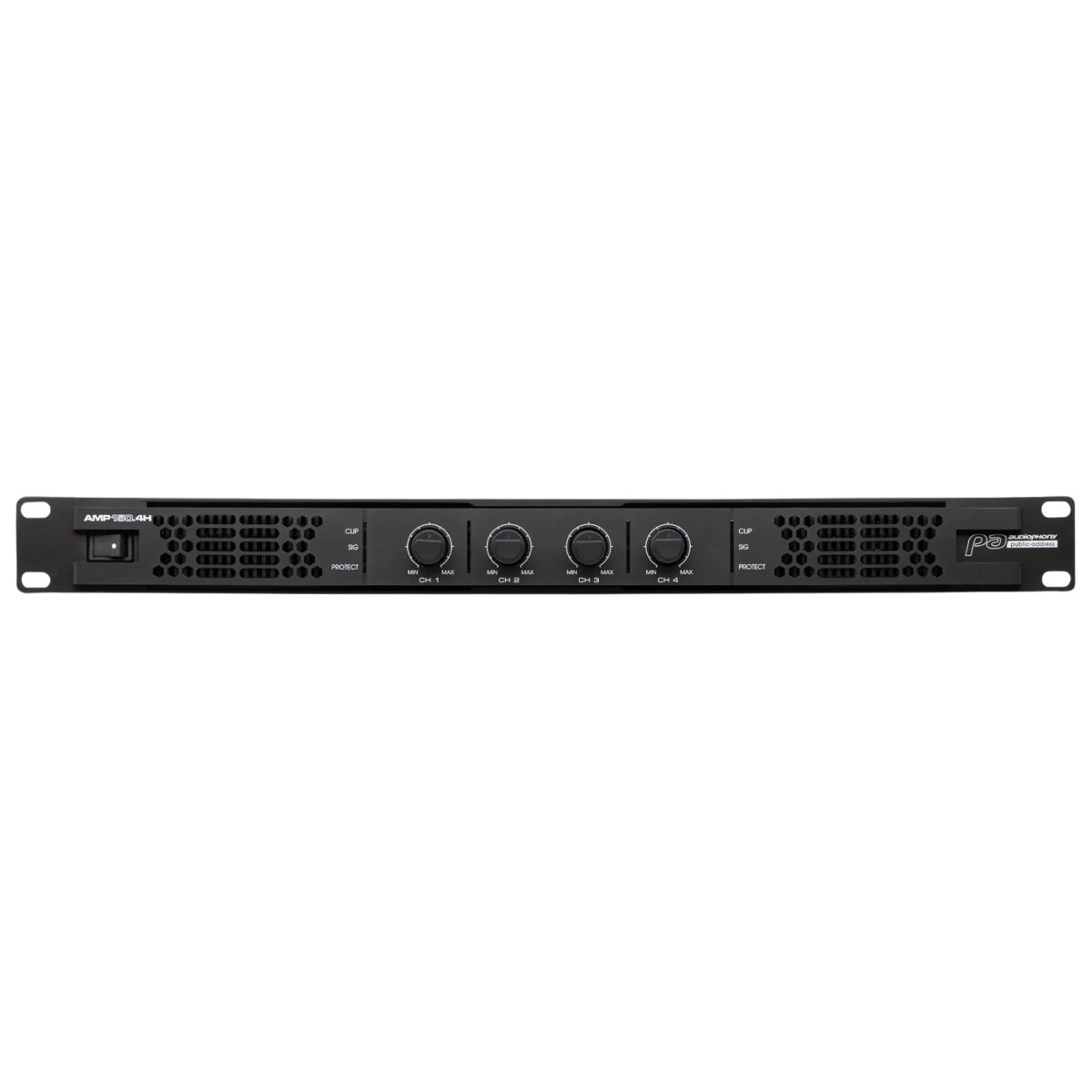

• Contrôle de volume individuel par canal accessible en façade pour un réglage rapide sur site
• Compatibilité avec la carte optionnelle AMP-DANTE4 pour une évolution vers le réseau audio Dante sans remplacement de l'amplificateur
• Ventilation à vitesse variable adaptant automatiquement le flux d'air à la charge thermique de l'appareil
• Deux borniers de sortie Euroblock en parallèle par canal simplifiant le câblage vers plusieurs lignes de haut-parleurs

Informations techniques Audiophony PA AMP150.4H

• Puissance sous 100 V : 2 × 150 W (2 canaux actifs) ou 4 × 135 W (74 Ω, 4 canaux actifs)
• Puissance sous 70 V : 2 × 150 W (2 canaux actifs) ou 4 × 135 W (36 Ω, 4 canaux actifs)
• Sensibilité d'entrée : 0,9 à 1,1 V (0 ±1 dBV)
• Impédance d'entrée : 20 kΩ symétrique, 10 kΩ asymétrique
• Gain en tension sous 100 V : 40 dB
• Réponse en fréquence : 100 Hz à 15 kHz
• Rapport signal/bruit : supérieur à 95 dB
• Distorsion harmonique totale plus bruit : inférieure à 0,1 %
• Facteur d'amortissement : supérieur à 200
• Alimentation : AC 220 à 240 V, 50/60 Hz, à découpage classe D
• Protections : court-circuit, circuit ouvert, thermique, limiteur, ultrasons et radiofréquences
• Connectique : 1 Euroblock en entrée et 2 Euroblock en sortie par canal, bornes FAIL, DIS, PRI, GND et TEST
• Voyants : signal (vert), clip (rouge), power (vert), prioritaire (orange), protection (rouge)
• Niveau sonore du ventilateur : 62,5 dB à 1 m
• Dimensions : 483 × 44 × 360 mm (format 19 pouces 1U)
• Poids net : 5,4 kg
• Contenu : amplificateur, câble d'alimentation CE, quatre pieds en caoutchouc, manuel d'emploi

Les points clés du AMP150.4H Audiophony PA

Amplification multi-zones en ligne 70 V et 100 V avec l'Audiophony PA AMP150.4H

L'amplificateur Audiophony PA AMP150.4H répond aux besoins des installations sonores multi-zones nécessitant une distribution audio en ligne haute impédance. Chaque canal dispose d'un sélecteur de tension indépendant permettant de choisir entre 70 V et 100 V selon les haut-parleurs raccordés. Cette flexibilité permet de gérer des zones équipées de matériel différent depuis un seul appareil rack 1U. Dans un commerce de détail, un bureau ou un établissement recevant du public, l'AMP150.4H distribue la musique d'ambiance et les annonces vers quatre zones distinctes sans multiplier les amplificateurs dans la baie technique. La puissance de 150 W par canal en fonctionnement sur deux canaux, ou 135 W par canal lorsque les quatre canaux sont sollicités, couvre les besoins courants de sonorisation de fond dans des surfaces moyennes.

La ligne 100 V est le standard européen pour les installations de sonorisation distribuée. Elle permet de câbler de nombreux haut-parleurs en parallèle sur de longues distances sans perte significative de signal. L'AMP150.4H, avec son gain en tension de 40 dB sous 100 V et son facteur d'amortissement supérieur à 200, maintient un contrôle précis des haut-parleurs même en bout de ligne. Cette architecture convient aux couloirs, halls d'accueil, salles de réunion et espaces commerciaux où la qualité de diffusion doit rester constante quelle que soit la distance entre l'amplificateur et le dernier haut-parleur de la chaîne.

La sélection de tension par canal à l'arrière de l'appareil simplifie la mise en service. L'installateur configure chaque sortie en fonction des haut-parleurs raccordés, puis ajuste le volume en façade canal par canal. Les deux borniers Euroblock en parallèle par canal facilitent le raccordement de plusieurs lignes de haut-parleurs sans nécessiter de boîtier de répartition externe. Cette connectique standardisée, commune à toute la gamme AMP H Series Audiophony PA, garantit une cohérence de câblage sur l'ensemble d'un projet d'installation.

Entrée prioritaire et supervision intégrées de l'amplificateur Audiophony PA AMP150.4H

L'AMP150.4H intègre une entrée TEST prioritaire activable par contact sec sur la borne PRI. Lorsqu'un signal de priorité est déclenché, l'annonce est diffusée simultanément sur les quatre canaux, interrompant temporairement la source audio en cours. Cette fonction est indispensable dans les établissements recevant du public où des annonces de sécurité, d'évacuation ou d'information doivent être audibles dans toutes les zones couvertes par l'amplificateur. Le déclenchement par contact sec permet l'intégration avec des systèmes d'alerte, des pupitres d'appel ou des automates programmables déjà en place dans le bâtiment, sans nécessiter de protocole de communication complexe.

Les contacts de contrôle FAIL et DIS complètent le dispositif de supervision. Le contact FAIL délivre une sortie 5 V en cas de défaut de l'amplificateur, signalant une anomalie à un système de gestion technique centralisée. Le contact DIS permet de désactiver l'appareil à distance. La borne GND assure la référence commune pour ces signaux de contrôle. Cette architecture de supervision convient aux installations où la continuité de service est critique et où la détection rapide d'une panne conditionne la sécurité des occupants ou la qualité de l'exploitation sonore.

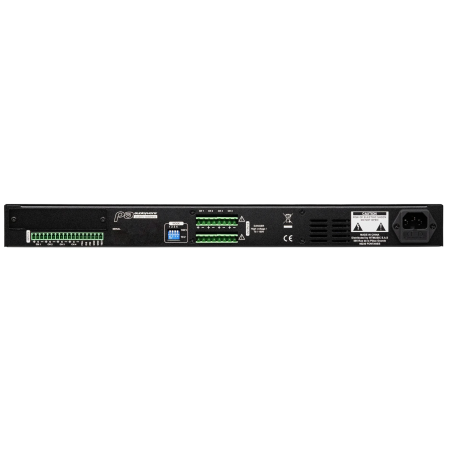

L'ensemble de ces fonctions de priorité et de supervision est accessible via des connecteurs dédiés à l'arrière de l'appareil, séparés de la connectique audio. Cette séparation physique réduit les risques d'erreur de câblage lors de l'installation et facilite la maintenance. L'installateur ou le technicien Energyson peut ainsi intervenir sur le circuit de contrôle sans interrompre la chaîne audio, un atout appréciable dans les environnements où l'amplificateur fonctionne en continu.

Qualité audio et performances de l'amplificateur classe D Audiophony PA AMP150.4H

L'amplificateur AMP150.4H repose sur une topologie classe D à alimentation à découpage, combinant efficacité énergétique et compacité dans un format rack 1U. Le THD+N inférieur à 0,1 % assure une restitution fidèle du signal, aussi bien pour la voix parlée que pour la musique de fond. Ce niveau de distorsion, mesuré à pleine puissance, garantit l'absence de coloration audible sur les lignes 70 V et 100 V. Le rapport signal/bruit supérieur à 95 dB maintient un silence de fond entre les annonces, évitant le souffle perceptible qui peut nuire au confort acoustique dans les espaces calmes comme les salles de réunion ou les cabinets médicaux.

Le facteur d'amortissement supérieur à 200 traduit la capacité de l'amplificateur à contrôler le mouvement de la membrane du haut-parleur avec précision. Sur une ligne 100 V chargée de plusieurs enceintes, ce paramètre contribue à un rendu net et articulé, particulièrement perceptible sur les transitoires de la voix et les attaques musicales. La réponse en fréquence de 100 Hz à 15 kHz couvre la plage utile pour la sonorisation d'ambiance et les annonces vocales, sans extension excessive dans le grave qui pourrait générer des résonances dans des espaces architecturalement contraints.

La sensibilité d'entrée de 0,9 à 1,1 V (0 ±1 dBV) et l'impédance d'entrée de 20 kΩ en symétrique permettent un raccordement direct avec la plupart des sources professionnelles, matrices audio, lecteurs multimédias et pupitres de zones. L'entrée Euroblock par canal assure une connexion fiable et démontable, adaptée aux contraintes d'installation et de maintenance rencontrées sur les chantiers de sonorisation.

Évolutivité Dante et intégration réseau de l'Audiophony PA AMP150.4H

L'AMP150.4H accepte la carte optionnelle AMP-DANTE4, qui ajoute quatre canaux d'entrée audio sur le réseau Dante via deux ports RJ45 redondants. Cette option transforme un amplificateur analogique en récepteur réseau, capable de recevoir ses sources audio depuis n'importe quel émetteur Dante présent sur le même réseau local. La redondance des ports RJ45 sécurise la liaison en cas de défaillance d'un câble ou d'un commutateur réseau, un point essentiel dans les installations critiques où l'interruption du signal audio n'est pas acceptable.

L'intérêt de cette évolutivité réside dans la possibilité de déployer l'AMP150.4H en analogique dans un premier temps, puis de migrer vers Dante lorsque le projet évolue ou que le budget le permet. Le passage au réseau ne nécessite pas le remplacement de l'amplificateur, mais simplement l'ajout de la carte AMP-DANTE4, réduisant le coût de migration et le temps d'intervention. Le protocole Dante, largement adopté dans l'industrie de la sonorisation professionnelle, assure la compatibilité avec un vaste écosystème de matrices, processeurs, consoles et autres amplificateurs réseau.

Sur le terrain, cette capacité d'évolution facilite le travail de l'installateur et du bureau d'études. Un projet de sonorisation peut être conçu dès le départ avec un câblage réseau Ethernet structuré, même si les amplificateurs sont initialement exploités en analogique. Lorsque le client décide de passer à une gestion centralisée via Dante, l'intervention se limite à l'insertion de la carte et à la configuration logicielle, sans recâblage audio. Cette approche progressive est particulièrement pertinente dans les centres commerciaux, les hôtels et les campus d'entreprise où les besoins de sonorisation évoluent avec l'activité.

Pourquoi choisir l'amplificateur Audiophony PA AMP150.4H pour une installation multi-zones ?

L'AMP150.4H concentre dans un format 1U les fonctions essentielles d'une installation multi-zones : quatre canaux indépendants, sélection de tension par canal, entrée prioritaire et supervision par contacts secs. Cette intégration réduit le nombre d'appareils dans la baie et simplifie le schéma de câblage. Dans un commerce avec quatre zones distinctes (accueil, espace de vente, réserve, espace pause), un seul AMP150.4H remplace quatre amplificateurs monocanaux, libérant de l'espace rack et réduisant la consommation électrique globale grâce à l'efficacité de la classe D.

L'entrée prioritaire par contact sec répond aux exigences des établissements recevant du public. Les contacts de supervision permettent d'intégrer l'amplificateur dans un système de gestion technique du bâtiment. Le contrôle de volume en façade autorise un réglage rapide par le personnel sur site, sans accès au local technique. Ces fonctionnalités, combinées à la compatibilité Dante via la carte optionnelle AMP-DANTE4, positionnent l'AMP150.4H comme une solution évolutive capable d'accompagner un projet de sa phase initiale analogique jusqu'à une architecture réseau complète.

La gamme AMP H Series Audiophony PA, dont fait partie l'AMP150.4H, propose des modèles en 1, 4 et 8 canaux, de 150 à 500 W par canal. Cette cohérence de gamme permet de panacher les puissances et le nombre de canaux en fonction des besoins de chaque zone, tout en conservant une connectique et des fonctions de contrôle identiques sur l'ensemble du parc d'amplificateurs. L'installateur et le technicien de maintenance retrouvent les mêmes repères d'un appareil à l'autre, ce qui réduit le risque d'erreur et accélère les interventions.

Comment installer et configurer l'amplificateur Audiophony PA AMP150.4H ?

L'installation de l'AMP150.4H commence par son montage en baie 19 pouces. Le format 1U et le poids de 5,4 kg facilitent la manipulation et la fixation. La ventilation à vitesse variable nécessite un espace libre suffisant à l'arrière de l'appareil pour assurer la circulation d'air. Les quatre pieds en caoutchouc fournis permettent une pose sur une surface plane si le montage en rack n'est pas retenu. L'alimentation AC 220 à 240 V, 50/60 Hz, se raccorde via le câble d'alimentation CE inclus dans l'emballage.

La configuration de chaque canal s'effectue en deux étapes. À l'arrière, le sélecteur de tension détermine si la sortie fonctionne en 70 V ou en 100 V, selon le type de haut-parleurs raccordés. En façade, le potentiomètre de volume règle le niveau de chaque canal indépendamment. Les entrées et sorties Euroblock acceptent un câblage en fil dénudé, inséré et serré par vis. Les deux borniers de sortie en parallèle par canal permettent de raccorder deux lignes de haut-parleurs directement sans boîtier de répartition. Le raccordement de l'entrée prioritaire sur la borne PRI et des contacts de supervision FAIL, DIS et GND complète l'intégration dans le système d'exploitation du bâtiment.

Les voyants en façade indiquent l'état de fonctionnement en temps réel : signal (vert), clip (rouge), power (vert), prioritaire (orange) et protection (rouge). Le voyant clip signale un écrêtage du signal et invite à réduire le niveau d'entrée ou le volume du canal concerné. Le voyant protection s'allume lorsque l'une des protections intégrées (court-circuit, circuit ouvert, thermique, ultrasons, radiofréquences) est activée. Le manuel d'emploi fourni détaille les procédures de mise en service, de raccordement et de dépannage.
