Audiophony PA
AMP-DANTE4

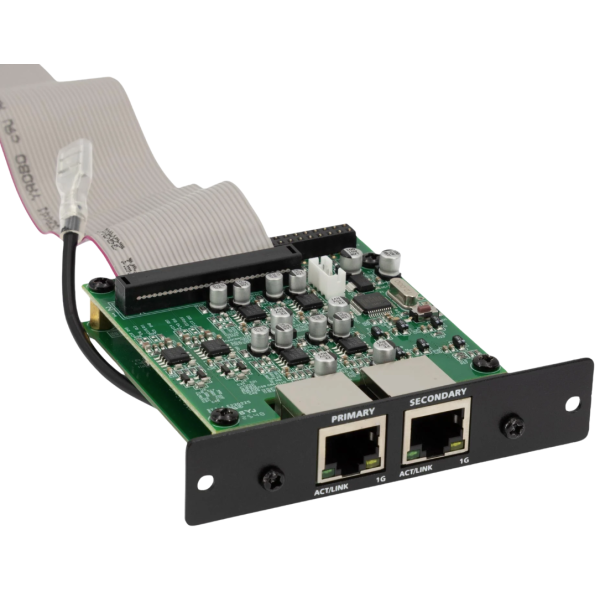

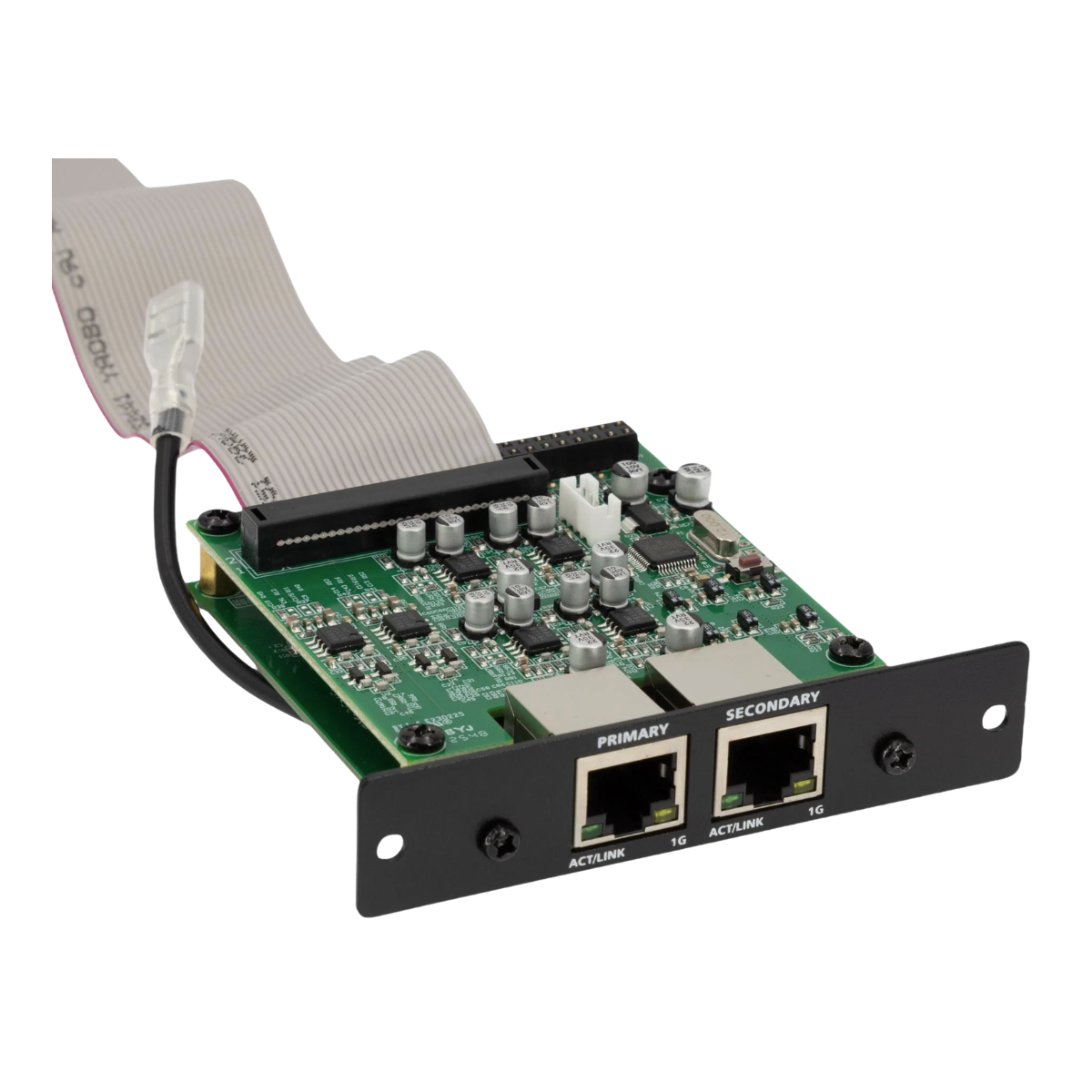

Carte réseau Dante Audiophony PA AMP-DANTE4

Caractéristiques Audiophony PA AMP-DANTE4

• Compatible avec les amplificateurs AMP150.4H, AMP300.4H et AMP500.4H de la famille AMP.H
• Intégration du protocole Dante pour un transport audio numérique fiable sur réseau Ethernet
• Suppression des câbles audio analogiques entre la source et l'amplificateur
• Routage des signaux configurable via le logiciel Dante Controller
• Montage interne sans modification du câblage enceintes existant
• Connexion réseau redondante grâce aux deux ports RJ45 pour une fiabilité accrue en installation fixe
• Configuration réseau automatique en DHCP, facilitant le déploiement sur site
• Horloge intégrée à faible instabilité pour une synchronisation audio précise
• Mesure audio matérielle intégrée directement dans la carte
• Mise à jour du firmware réalisable directement par le réseau sans intervention physique

Informations techniques Audiophony PA AMP-DANTE4

• Processeur : Audinate Ultimo 4×4
• Canaux audio : jusqu'à 4×4 flux simultanés à 48 kHz
• Résolution : 32 bits par échantillon
• Connectique réseau : 2 ports RJ45 100 Mbps
• Câblage requis : Cat 5e minimum
• Mémoire tampon : jusqu'à 2 000 échantillons par canal
• Interface : RGMII / MII standard pour circuit PHY Ethernet ou puce de commutation
• Alimentation : 5 V, consommation inférieure à 2 W
• Configuration réseau par défaut : DHCP
• Accessoires fournis : nappe de liaison, cordon de mise à la masse, câble d'alimentation

Les points clés du AMP-DANTE4 Audiophony PA

Transport audio Dante sur les amplificateurs Audiophony PA AMP.H avec la carte AMP-DANTE4

La carte AMP-DANTE4 transforme les amplificateurs de la série AMP.H en récepteurs audio réseau Dante, éliminant les liaisons analogiques entre la source et l'étage d'amplification. En remplaçant les câbles audio par une simple connexion Ethernet Cat 5e, l'installateur réduit considérablement le volume de câblage dans les chemins de câbles, tout en bénéficiant d'un transport numérique insensible aux interférences électromagnétiques. Les quatre canaux de l'amplificateur reçoivent leurs flux audio directement par le réseau, ce qui simplifie l'architecture globale de l'installation sonore. Cette approche est particulièrement pertinente dans les configurations multizone où les distances entre régie et amplificateurs peuvent dépasser plusieurs dizaines de mètres. Energyson recommande cette carte pour toute installation professionnelle nécessitant un câblage rationalisé et une qualité audio constante.

Le protocole Dante, développé par Audinate, est aujourd'hui un standard reconnu dans le secteur de l'audio professionnel pour le transport de signaux sur réseau IP. La carte AMP-DANTE4 s'intègre dans cet écosystème en exploitant le processeur Ultimo 4×4, capable de gérer jusqu'à quatre flux entrants et quatre flux sortants simultanés. La résolution de 32 bits par échantillon à 48 kHz garantit une fidélité audio élevée, adaptée aux exigences des installations en salles de conférence, espaces commerciaux et lieux événementiels. Le routage des signaux s'effectue depuis le logiciel Dante Controller, offrant une souplesse de configuration à distance sans intervention physique sur l'amplificateur.

Redondance réseau et fiabilité de la carte Dante Audiophony PA AMP-DANTE4

La présence de deux ports RJ45 100 Mbps sur la carte AMP-DANTE4 permet de configurer une liaison réseau redondante via switch. En cas de défaillance d'un lien Ethernet, le second port prend automatiquement le relais, assurant la continuité du flux audio sans coupure perceptible. Cette architecture redondante est un critère essentiel pour les installations permanentes dans les établissements recevant du public, les hôtels ou les centres de congrès, où toute interruption sonore est inacceptable. L'horloge intégrée à faible instabilité contribue à maintenir une synchronisation précise entre les différents équipements Dante présents sur le réseau, évitant les artefacts audibles liés au jitter.

La mesure audio matérielle embarquée dans la carte permet un diagnostic en temps réel du signal reçu, facilitant la maintenance préventive. Le câblage Cat 5e constitue le minimum requis, mais l'utilisation de câbles Cat 6 ou supérieur est conseillée pour les installations à forte densité de trafic réseau. La mémoire tampon de 2 000 échantillons par canal offre une marge de sécurité suffisante pour compenser les variations de latence sur le réseau. Ces spécifications font de la carte AMP-DANTE4 un composant fiable et adapté aux contraintes des environnements audio professionnels exigeants.

Montage et installation de la carte AMP-DANTE4 dans les amplificateurs Audiophony PA

L'installation de la carte AMP-DANTE4 s'effectue à l'intérieur de l'amplificateur, sans nécessiter de modification du câblage vers les enceintes déjà en place. La procédure consiste à débrancher l'amplificateur du secteur, retirer la petite plaque arrière dédiée et la remplacer par celle fournie avec la carte, puis ouvrir le capot supérieur pour insérer la carte et la fixer au châssis. La connexion se finalise par le raccordement de la nappe de liaison et du cordon de mise à la masse, tous deux inclus dans l'emballage. Cette approche modulaire permet d'ajouter la fonctionnalité Dante à un parc d'amplificateurs existant sans remplacement complet du matériel.

Il est impératif de ne jamais raccorder les deux ports RJ45 de la carte au même switch non configuré en VLAN, sous peine de créer une boucle réseau pouvant perturber l'ensemble de l'infrastructure. L'alimentation de la carte est assurée en interne par l'amplificateur sous une tension de 5 V, avec une consommation inférieure à 2 W, ce qui ne modifie pas significativement la consommation globale de l'appareil. Le contenu de l'emballage comprend la carte elle-même, la nappe de liaison, le cordon de masse et un câble d'alimentation, soit tout le nécessaire pour un montage autonome par un technicien qualifié.

Configuration et routage des canaux Dante via la carte Audiophony PA AMP-DANTE4

Une fois installée, la carte AMP-DANTE4 est détectée automatiquement sur le réseau grâce à sa configuration DHCP par défaut. Le logiciel Dante Controller, téléchargeable gratuitement depuis le site Audinate, permet de visualiser tous les appareils Dante connectés au réseau et d'assigner les flux audio vers les canaux de l'amplificateur. Cette gestion centralisée simplifie considérablement le paramétrage des installations multizone, où chaque amplificateur peut recevoir des sources différentes selon les besoins de la programmation sonore. La mise à jour du firmware de la carte s'effectue également par le réseau, sans démontage ni accès physique à la carte.

L'interface RGMII / MII standard assure la compatibilité avec les circuits PHY Ethernet courants, garantissant une intégration harmonieuse dans les infrastructures réseau existantes. Le processeur Audinate Ultimo gère le traitement local du signal avec une latence maîtrisée, paramétrable selon les besoins de l'installation. Pour les techniciens habitués aux systèmes audio sur IP, la carte AMP-DANTE4 offre un environnement de travail familier et documenté, s'appuyant sur l'écosystème Dante largement déployé dans le monde de l'audio professionnel. Energyson accompagne les installateurs dans la prise en main de cette technologie avec un support technique dédié.

Pourquoi choisir la carte Dante AMP-DANTE4 pour les amplificateurs Audiophony PA AMP.H ?

Le choix de la carte AMP-DANTE4 s'impose lorsque l'installation nécessite une distribution audio centralisée sur réseau IP. Plutôt que de multiplier les câbles audio analogiques entre la régie et chaque amplificateur, la carte permet de s'appuyer sur l'infrastructure réseau Ethernet déjà en place dans la plupart des bâtiments professionnels. Cela réduit les coûts de câblage, simplifie la maintenance et offre une flexibilité de routage impossible à obtenir avec des liaisons point à point traditionnelles. La compatibilité avec les trois modèles d'amplificateurs AMP.H permet de standardiser l'ensemble du parc sur un protocole unique, facilitant la gestion à long terme.

Le protocole Dante est aujourd'hui adopté par plus de 500 fabricants dans l'industrie audio professionnelle, ce qui garantit une interopérabilité étendue avec les consoles, processeurs, microphones et autres équipements réseau. La carte AMP-DANTE4 s'inscrit dans cette logique de compatibilité ouverte, permettant à l'installateur de combiner des équipements de marques différentes sur un même réseau audio. Energyson, en tant que spécialiste de l'équipement audio professionnel, valide la fiabilité de cette carte pour les installations permanentes et recommande son usage dans les projets nécessitant une évolutivité du système sonore.

Comment installer et configurer la carte réseau Dante AMP-DANTE4 sur un amplificateur Audiophony PA ?

L'installation débute par la mise hors tension complète de l'amplificateur et son débranchement du secteur. La plaque arrière d'origine est retirée puis remplacée par celle fournie dans le kit AMP-DANTE4, permettant l'accès aux connecteurs RJ45 de la carte. Après retrait du capot supérieur de l'amplificateur, la carte est insérée dans son emplacement dédié et fixée au châssis à l'aide des vis fournies. La nappe de liaison et le cordon de mise à la masse sont ensuite raccordés aux connecteurs internes, complétant la connexion physique entre la carte et l'amplificateur.

La configuration logicielle s'effectue après remise sous tension de l'amplificateur et raccordement au réseau Ethernet via un câble Cat 5e minimum. La carte étant configurée en DHCP par défaut, elle obtient automatiquement une adresse IP sur le réseau. Le logiciel Dante Controller détecte alors la carte et permet d'assigner les flux audio aux quatre canaux de l'amplificateur. Il est recommandé de vérifier la configuration VLAN du switch réseau avant de raccorder les deux ports RJ45, afin d'éviter toute boucle réseau. Le firmware peut être mis à jour directement depuis Dante Controller, garantissant l'accès aux dernières améliorations logicielles sans intervention physique sur la carte.

Notre avis d'expert Energyson sur AMP-DANTE4

Nous avons intégré la carte AMP-DANTE4 sur plusieurs installations utilisant les amplificateurs AMP300.4H et AMP500.4H en configuration multizone. Le montage est simple et bien pensé : la nappe de liaison et le cordon de masse s'installent proprement, et la plaque arrière de remplacement s'ajuste parfaitement au châssis. Le processeur Audinate Ultimo assure un traitement stable, et nous n'avons constaté aucune coupure ni artefact audio sur des sessions prolongées. La détection DHCP fonctionne immédiatement sur les réseaux que nous avons testés, et le routage via Dante Controller reste fluide même avec plusieurs dizaines d'appareils sur le réseau.

En comparaison avec d'autres cartes Dante du marché, comme celles proposées par certains fabricants intégrant le module Brooklyn II, l'AMP-DANTE4 se positionne sur un créneau plus ciblé puisqu'elle est dédiée exclusivement à la gamme AMP.H d'Audiophony PA. Cela garantit une compatibilité sans réserve et un montage sans adaptation mécanique. Nous recommandons cette carte aux installateurs travaillant sur des projets d'installations fixes en salles de conférence, hôtels ou espaces commerciaux, où la rationalisation du câblage et la fiabilité du réseau sont des critères prioritaires. Pour les techniciens découvrant le protocole Dante, cette carte constitue un point d'entrée accessible dans l'écosystème audio sur IP.

"L'AMP-DANTE4 simplifie réellement le câblage audio sur les installations multizone avec les amplificateurs AMP.H, tout en offrant une redondance réseau rassurante pour les projets permanents." – Julien, technicien audio, Energyson (intégration réseau Dante)
