Audiophony PA
AMP500.4H

Amplificateur Audiophony PA AMP500.4H

Caractéristiques Audiophony PA AMP500.4H

• 4 canaux indépendants avec sélection 70 V ou 100 V par canal pour une gestion multi-zones flexible
• Entrée TEST prioritaire activable par contact sec sur la borne PRI pour diffuser une annonce sur toutes les zones
• Contacts de supervision FAIL et DIS permettant le renvoi d'état vers un système de contrôle à distance
• Deux borniers Euroblock de sortie montés en parallèle par canal pour faciliter le câblage
• Amplification classe D à découpage offrant un rendement élevé dans un format compact 1U
• Compatible avec la carte optionnelle AMP-DANTE4 pour basculer sur un réseau audio Dante
• Ventilation à vitesse variable adaptant le refroidissement à la charge thermique réelle
• Protections complètes : court-circuit, circuit ouvert, thermique, limiteur, ultrasons et radiofréquences

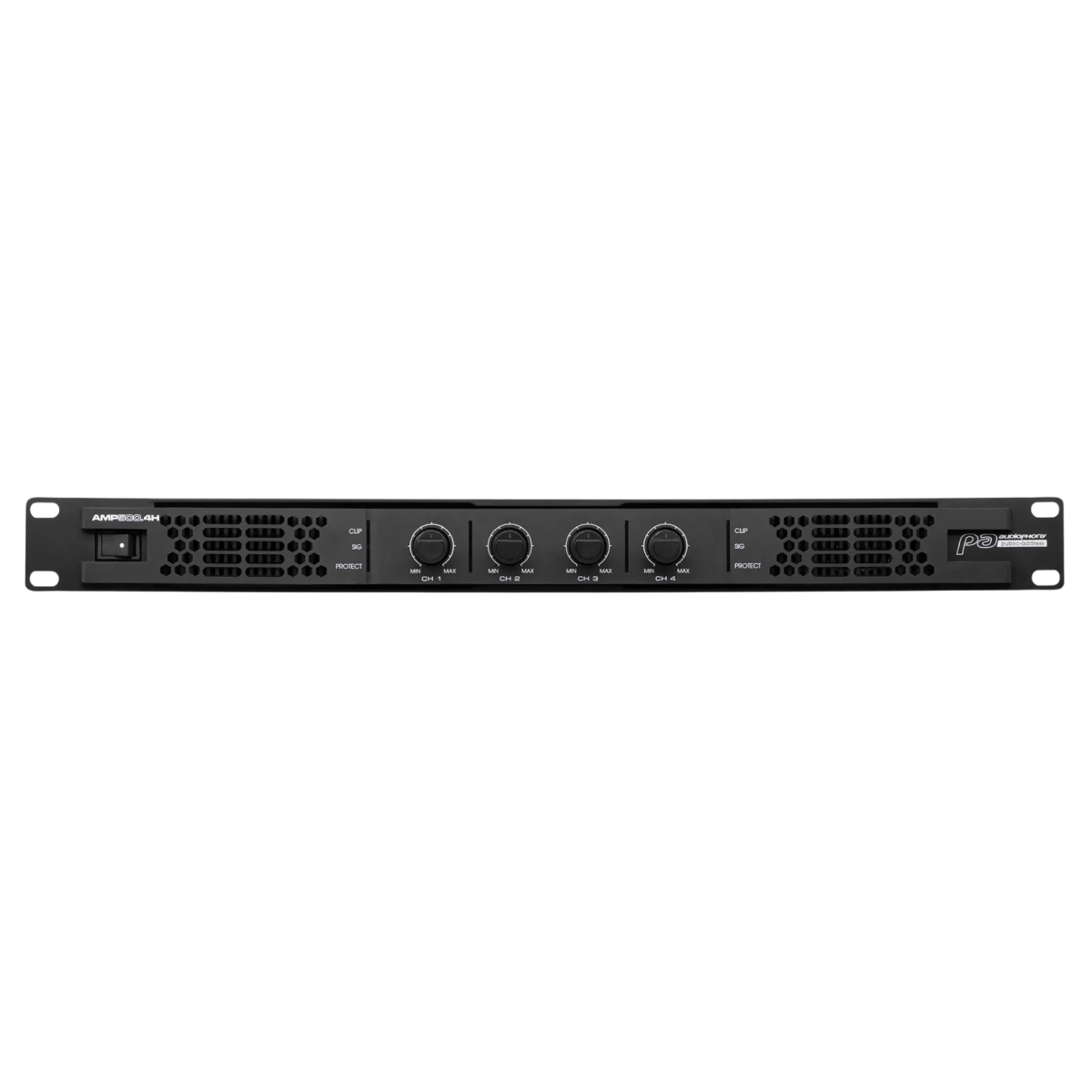

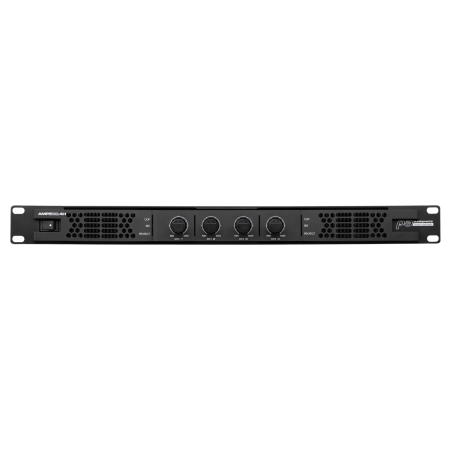

• Voyants en façade (signal, clip, power, prioritaire, protection) pour un diagnostic visuel immédiat

Informations techniques Audiophony PA AMP500.4H

• Puissance sous 100 V : 2 × 480 W (2 canaux actifs) / 4 × 400 W (25 Ω, 4 canaux actifs)
• Puissance sous 70 V : 2 × 480 W (2 canaux actifs) / 4 × 400 W (12 Ω, 4 canaux actifs)
• Sensibilité d'entrée : 0,9 – 1,1 V (0 ±1 dBV)
• Impédance d'entrée : 20 kΩ symétrique / 10 kΩ asymétrique
• Gain en tension sous 100 V : 40 dB
• Réponse en fréquence : 100 Hz – 15 kHz
• Rapport signal/bruit : supérieur à 95 dB
• Distorsion harmonique totale (THD+N) : inférieure à 0,1 %
• Facteur d'amortissement : supérieur à 200
• Alimentation : AC 220 – 240 V, 50 / 60 Hz
• Connexions : 1 Euroblock en entrée et 2 Euroblock en sortie par canal, bornes FAIL, DIS, PRI, GND et TEST
• Dimensions : 483 × 44 × 360 mm (format rack 19" 1U)
• Poids net : 6,3 kg
• Bruit du ventilateur : 62,5 dB à 1 m
• Contenu de l'emballage : amplificateur, câble d'alimentation CE, quatre pieds en caoutchouc, manuel d'emploi

Les points clés du AMP500.4H Audiophony PA

Amplification multi-zones avec l'Audiophony PA AMP500.4H

L'amplificateur Audiophony PA AMP500.4H répond aux exigences des installations sonores professionnelles nécessitant une gestion indépendante de plusieurs zones de diffusion. Chaque canal délivre jusqu'à 500 W en ligne 100 V ou 70 V, avec un sélecteur de tension dédié situé à l'arrière de l'appareil. Cette configuration permet d'alimenter des zones de tailles différentes depuis un seul amplificateur rack. En configuration 2 canaux actifs, la puissance atteint 480 W par canal sous 100 V comme sous 70 V, offrant une réserve de puissance significative pour couvrir de grands volumes. Les grandes surfaces commerciales, les restaurants avec terrasses extérieures et les établissements recevant du public constituent les environnements d'utilisation privilégiés de cet amplificateur multi-zones.

Le contrôle de volume individuel en façade permet à l'exploitant d'ajuster chaque zone sans intervenir à l'arrière de l'appareil. Les deux borniers Euroblock en sortie par canal, montés en parallèle, simplifient le raccordement de lignes de haut-parleurs multiples sans avoir recours à des boîtiers de répartition supplémentaires. Cette approche réduit le nombre de composants dans l'installation et limite les points de défaillance potentiels. Le format Euroblock reste identique à l'ensemble de la gamme AMP H Series Audiophony PA, ce qui garantit une cohérence de câblage sur les projets combinant plusieurs modèles de la série.

La classe D à alimentation à découpage assure un rendement élevé tout en maintenant un encombrement réduit au format 1U. Avec un poids net de 6,3 kg, l'AMP500.4H reste maniable lors de l'installation en baie rack. La gamme AMP H Series Audiophony PA est disponible en configurations 1, 4 ou 8 canaux, de 150 à 500 W par canal, permettant de dimensionner précisément l'amplification en fonction du nombre de zones et de la puissance requise par zone.

Entrée prioritaire et supervision intégrées de l'AMP500.4H

L'entrée TEST prioritaire de l'AMP500.4H constitue une fonctionnalité essentielle pour les installations soumises à des obligations de sécurité ou de diffusion d'annonces. Un simple contact sec sur la borne PRI bascule instantanément la source audio de toutes les zones vers l'entrée prioritaire, permettant la diffusion d'un message d'évacuation ou d'une annonce commerciale sans manipulation complexe. Le voyant orange en façade confirme visuellement l'activation du mode prioritaire. Cette logique de commutation par contact sec s'intègre directement avec les systèmes de sécurité incendie et les centrales d'alarme déjà en place dans les établissements recevant du public.

Les contacts de supervision FAIL et DIS renforcent la fiabilité de l'installation en permettant une détection de panne à distance. Le contact FAIL délivre une sortie 5 V en cas de défaut, tandis que le contact DIS permet la désactivation de l'amplificateur depuis un système de gestion technique du bâtiment. La borne GND complète le circuit de contrôle. Cette architecture de supervision évite les rondes manuelles de vérification sur les sites de grande envergure et permet une intervention ciblée en cas d'anomalie détectée par le système centralisé.

Les protections intégrées couvrent les scénarios de défaillance les plus courants en installation fixe : court-circuit sur la ligne de haut-parleurs, circuit ouvert, surchauffe, dépassement de niveau par le limiteur, parasites ultrasoniques et radiofréquences. Ces protections fonctionnent de manière autonome, sans paramétrage, et assurent la continuité de service même dans des conditions d'exploitation difficiles. Les voyants de protection en façade permettent un diagnostic visuel rapide lors des interventions de maintenance.

Qualité audio professionnelle de l'amplificateur Audiophony PA AMP500.4H

Les performances audio de l'AMP500.4H se situent à un niveau professionnel mesurable. Le THD+N inférieur à 0,1 % garantit une restitution fidèle du signal, sans coloration audible, que ce soit pour la diffusion de messages vocaux ou de musique d'ambiance. Cette faible distorsion harmonique préserve l'intelligibilité de la parole, un critère fondamental dans les environnements bruyants où la clarté des annonces conditionne la sécurité. Le gain en tension de 40 dB sous 100 V assure un niveau de sortie suffisant à partir d'une sensibilité d'entrée de 0,9 à 1,1 V, compatible avec la majorité des sources et préamplificateurs professionnels du marché.

Le rapport signal/bruit supérieur à 95 dB maintient un plancher de bruit très bas entre les périodes de diffusion. Dans les installations où les haut-parleurs sont actifs en permanence, cette caractéristique évite le souffle résiduel perceptible qui trahit la présence du système de sonorisation. Le facteur d'amortissement supérieur à 200 maîtrise le comportement électromécanique des haut-parleurs en bout de ligne, contribuant à un rendu net et contrôlé même sur des câblages longs. La réponse en fréquence de 100 Hz à 15 kHz couvre la plage utile pour la voix et la musique d'ambiance en installation fixe.

L'impédance d'entrée de 20 kΩ en mode symétrique et 10 kΩ en mode asymétrique assure une compatibilité étendue avec les sources audio professionnelles. Les connecteurs Euroblock en entrée et en sortie garantissent des connexions fiables et facilement démontables pour la maintenance. La combinaison de ces caractéristiques audio positionne l'AMP500.4H comme un amplificateur adapté aux installations exigeantes en termes de qualité de restitution et de fiabilité sur le long terme.

Évolutivité Dante de l'amplificateur Audiophony PA AMP500.4H

L'AMP500.4H accepte la carte optionnelle AMP-DANTE4, qui permet de basculer les quatre canaux d'amplification sur le réseau audio Dante. Cette carte se connecte via deux ports RJ45 redondants, assurant une continuité de service en cas de défaillance d'un lien réseau. Le protocole Dante transporte l'audio numérique sur un réseau Ethernet standard, éliminant les câblages analogiques point à point entre la régie et les amplificateurs. Cette évolutivité permet de déployer l'AMP500.4H dans une installation analogique classique aujourd'hui, puis de migrer vers une infrastructure réseau sans remplacement du matériel d'amplification.

L'intégration Dante ouvre des possibilités de routage audio avancées. Chaque canal de l'amplificateur peut recevoir un flux audio distinct depuis n'importe quel point du réseau, facilitant la gestion de contenus différenciés par zone. La redondance réseau par double port RJ45 répond aux exigences des installations critiques où l'interruption de la diffusion sonore n'est pas acceptable. Cette architecture convient particulièrement aux sites en expansion progressive, où de nouveaux amplificateurs et sources peuvent être ajoutés au réseau sans recâblage.

La compatibilité Dante positionne l'AMP500.4H dans un écosystème audio en réseau largement adopté dans le secteur professionnel. Les installations combinant amplificateurs, processeurs et matrices de différents fabricants communiquent sur le même réseau grâce au protocole Dante. Cette interopérabilité réduit les contraintes de choix de matériel et simplifie l'évolution des systèmes au fil du temps.

Pourquoi choisir l'Audiophony PA AMP500.4H pour une installation multi-zones ?

L'AMP500.4H répond à un besoin précis : amplifier quatre zones indépendantes avec une puissance conséquente depuis un seul appareil au format rack 1U. La sélection individuelle de la tension de sortie (70 V ou 100 V) par canal permet de combiner des zones de tailles différentes sur un même amplificateur, sans compromis sur la puissance disponible. Les grandes surfaces commerciales, les hôtels, les centres de congrès et les établissements scolaires constituent des applications typiques où cette polyvalence simplifie l'architecture du système de sonorisation. L'entrée prioritaire par contact sec et les contacts de supervision intégrés ajoutent une couche de sécurité et de contrôle indispensable dans les établissements recevant du public.

La combinaison d'une puissance élevée par canal, d'un format compact et d'un poids maîtrisé à 6,3 kg facilite l'intégration dans les baies techniques existantes. L'amplificateur ne nécessite qu'une unité de rack, libérant de l'espace pour d'autres équipements. La compatibilité avec la carte Dante optionnelle AMP-DANTE4 protège l'investissement en permettant une migration vers le réseau audio sans remplacement de l'amplificateur. Energyson accompagne les installateurs et exploitants dans le dimensionnement et la mise en service de ces systèmes multi-zones, avec un service après-vente spécialisé en sonorisation professionnelle.

Comment intégrer l'AMP500.4H dans un système de supervision existant ?

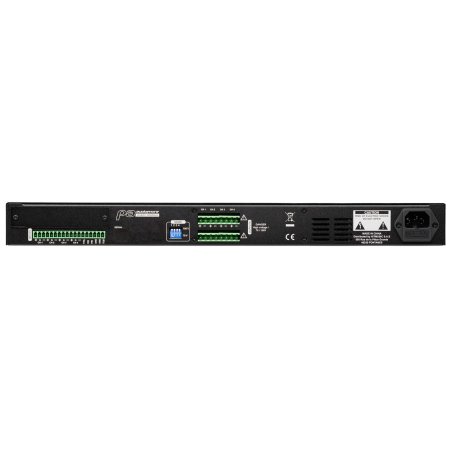

L'intégration de l'AMP500.4H dans un système de supervision repose sur ses contacts de contrôle accessibles à l'arrière de l'appareil. Le contact FAIL délivre une tension de 5 V en cas de défaut détecté, signal exploitable par tout automate ou système de gestion technique du bâtiment. Le contact DIS permet de désactiver l'amplificateur à distance, utile pour les procédures de maintenance programmée ou les scénarios de mise en sécurité. La borne GND fournit la référence de masse commune. Ces contacts fonctionnent en basse tension et s'interfacent directement avec les entrées logiques des systèmes de supervision courants, sans convertisseur supplémentaire.

L'entrée prioritaire PRI, activée par un contact sec, s'intègre dans les chaînes de sécurité incendie et les dispositifs d'alerte. Un relais piloté par la centrale de sécurité suffit à déclencher la diffusion prioritaire sur l'ensemble des zones. Le voyant orange en façade confirme l'état prioritaire à distance visuelle. Pour les installations nécessitant un retour d'information plus détaillé, la migration vers Dante via la carte AMP-DANTE4 offre un contrôle et un monitoring réseau avancés. Energyson dispose de l'expertise technique pour accompagner la configuration de ces interfaces de supervision sur les projets d'installation professionnelle.

Notre avis d'expert Energyson sur l'AMP500.4H

L'AMP500.4H se distingue par sa densité de puissance dans un format 1U. Quatre canaux de 500 W en ligne 100 V dans un boîtier de 6,3 kg, c'est un ratio puissance/encombrement que peu d'amplificateurs du segment atteignent. La sélection de tension indépendante par canal évite de multiplier les amplificateurs sur des installations mixtes 70 V / 100 V. Les contacts de supervision FAIL et DIS constituent un avantage concret face à des modèles concurrents comme le Apart MA Series, qui nécessitent souvent des modules externes pour offrir un niveau de contrôle équivalent. La qualité audio mesurée (THD+N inférieur à 0,1 %, rapport signal/bruit supérieur à 95 dB) reste constante quelle que soit la charge, ce qui confirme la fiabilité du circuit de puissance classe D.

Le point d'attention concerne le niveau sonore du ventilateur à 62,5 dB à 1 mètre, qui exclut une installation dans un local technique non isolé acoustiquement. Pour les locaux techniques fermés ou les baies rack ventilées, ce niveau reste acceptable. La compatibilité Dante via la carte AMP-DANTE4 apporte une réelle valeur ajoutée sur les projets évolutifs. Nous recommandons cet amplificateur aux installateurs professionnels intervenant sur des sites multi-zones de moyenne à grande envergure : centres commerciaux, hôtels, établissements scolaires et espaces de congrès. Les utilisateurs recherchant un amplificateur silencieux pour un local technique ouvert devront envisager une isolation acoustique complémentaire.

"L'AMP500.4H offre quatre canaux puissants avec supervision intégrée, un choix pertinent pour les installations multi-zones exigeantes en fiabilité." – Julien, technicien son, Energyson (sonorisation professionnelle et installation fixe)
