Allen & Heath
AVANTIS-U-PACK-IO

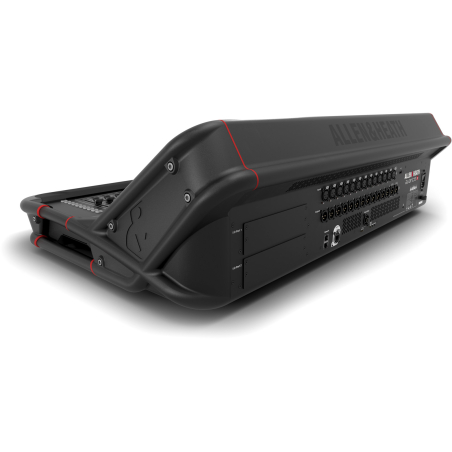

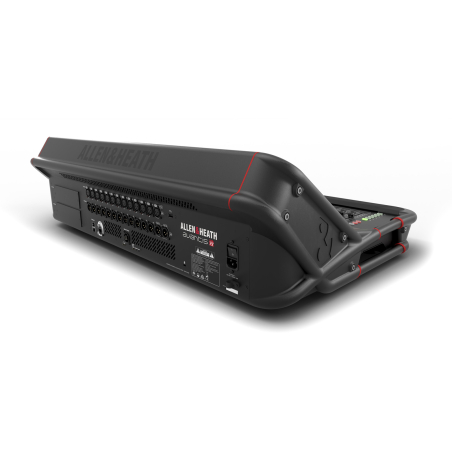

Pack console de mixage numérique Allen & Heath AVANTIS-U-PACK-IO

Produit : Allen & Heath Avantis UltraFX

Produit : Allen & Heath dPack

Produit : Allen & Heath GX4816

Caractéristiques Allen & Heath AVANTIS-U-PACK-IO

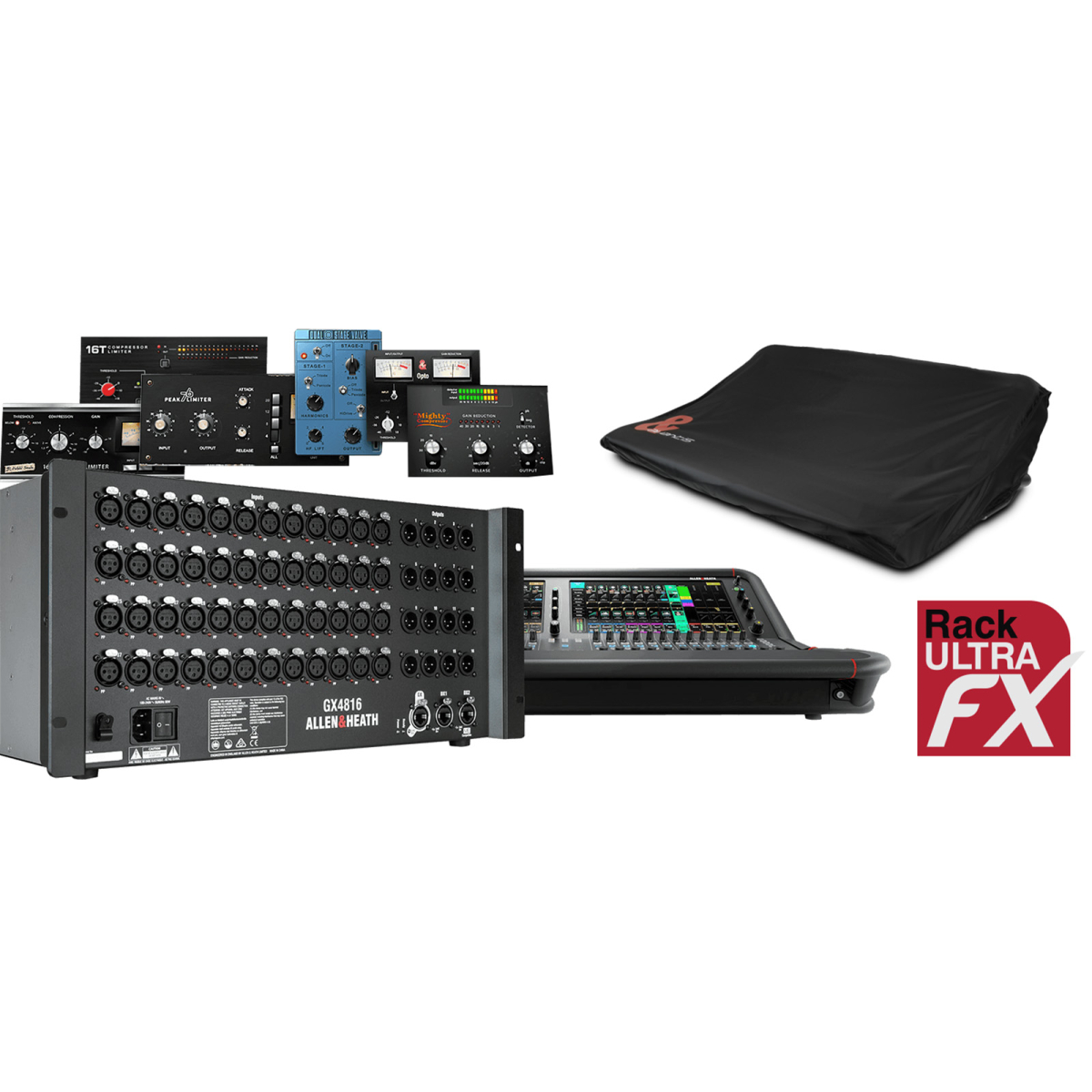

• Pack complet incluant console Avantis UltraFX, extension logicielle dPack, mixrack GX4816 et housse de protection pour un déploiement immédiat
• Interface utilisateur Continuity UI basée sur deux écrans tactiles capacitifs Full HD de 15,6 pouces avec contrôle gestuel et retour visuel instantané
• Moteur FPGA XCVI offrant une cohérence de phase totale sur tous les bus de sortie quel que soit le routing choisi
• Latence ultra courte et fixe de 0,7 ms indépendante du traitement ou du routing activé
• Extension dPack intégrant les traitements DEEP de la gamme dLive avec compresseurs, expandeurs et préamplificateur Dual Stage Valve à zéro latence
• Mixrack GX4816 proposant 48 préamplis micro dLive avec alimentation fantôme individuelle et témoins LED indépendants
• Connexion SLink via câble Cat5e jusqu'à 100 mètres entre la console et le boitier de scène pour une installation flexible
• Châssis métallique robuste et léger adapté aux conditions de tournée et aux installations fixes
• 24 faders motorisés organisés en 6 couches pour un accès rapide à 144 tranches de faders
• Compatible avec les cartes optionnelles Dante, MADI et gigaACE via les deux ports d'extension 128x128 à 96 kHz

Informations techniques Allen & Heath AVANTIS-U-PACK-IO

• Moteur audio : FPGA XCVI avec traitement à 96 kHz et sommations en 96 bits fixes
• Canaux d'entrée console : 64 (extensible à 96 avec dPack)
• Bus configurables : 42 (extensible à 56 avec dPack)
• Latence audio : 0,7 ms fixe
• Ecrans : 2 x 15,6 pouces Full HD capacitifs (1080p)
• Entrées/sorties console : 12 entrées XLR, 12 sorties XLR, 1 entrée AES stéréo, 2 sorties AES stéréo
• Faders : 24 motorisés sur 6 couches (144 tranches)
• Touches assignables : 24 SoftKeys
• GX4816 : 48 entrées micro XLR, 16 sorties ligne XLR, 2 ports DX
• Gain GX4816 : +5 à +60 dB, pad -20 dB, niveau max +30 dBu
• Format GX4816 : 5U rack 19 pouces, 481,6 x 255 x 229,5 mm, 8 kg
• Dimensions console : 917 x 627 x 269 mm, poids : 26 kg
• Connexion SLink : Cat5e jusqu'à 100 m, ports EtherCon verrouillables
• Alimentation console : 100 à 240 V CA, 50/60 Hz, 150 W max
• Alimentation GX4816 : 100 à 240 V CA, 50/60 Hz, 80 W max
• Température de fonctionnement : 5 à 40 °C (console), 0 à 40 °C (GX4816)
• dPack : 24 Dyn8, compresseurs DEEP, expandeurs, préampli Dual Stage Valve, NEQ12

Les points clés du AVANTIS-U-PACK-IO Allen & Heath

Moteur audio FPGA XCVI du pack Allen & Heath AVANTIS-U-PACK-IO

Le moteur audio du pack AVANTIS-U-PACK-IO repose sur la technologie FPGA XCVI développée par Allen & Heath, capable d'effectuer 25 milliards d'opérations par seconde. Ce processeur de nouvelle génération assure un traitement audio à 96 kHz avec une latence fixe de 0,7 ms, indépendamment du routing ou des traitements activés sur la console. Cette caractéristique permet aux ingénieurs du son de travailler sans contrainte de calcul de latence, un avantage décisif lors de mixages complexes en sonorisation live ou en installation fixe. La résolution des sommations en 96 bits fixes garantit une dynamique totale sur chaque source du mix final.

La cohérence de phase sur tous les bus de sortie constitue un atout technique majeur de ce moteur. Quel que soit le routing choisi, une compression parallèle s'additionne en phase avec le routing direct des mêmes sources, sans aucune manipulation supplémentaire. Cette précision rend le pack AVANTIS-U-PACK-IO adapté aux productions exigeantes en tournée, en salle de spectacle ou en lieu de culte. Les professionnels de la sonorisation bénéficient ainsi d'un traitement audio cohérent et fiable, conforme aux standards de la gamme dLive d'Allen & Heath. Energyson recommande ce pack pour les prestataires recherchant un moteur audio de référence dans un format compact.

Extension dPack et traitements DEEP du pack Allen & Heath AVANTIS-U-PACK-IO

Le pack AVANTIS-U-PACK-IO intègre l'extension logicielle dPack, qui permet de faire passer la console de 64 à 96 canaux d'entrée et de 42 à 56 bus configurables. Cette mise à niveau logicielle débloque également les traitements DEEP issus de la console dLive, comprenant les compresseurs DEEP, le préamplificateur Dual Stage Valve et les expandeurs Source et Dual Threshold. Ces émulations sont insérées directement dans les canaux d'entrée et de mixage de la console Avantis, sans aucune latence ajoutée et sans utiliser d'emplacements d'effets supplémentaires.

Le processeur Dyn8, disponible en 24 instances avec le dPack, combine 4 bandes d'égalisation dynamique et 4 bandes de compression multibande. Cette polyvalence permet de traiter des voix, de resserrer des sous-groupes ou d'appliquer une cohésion sonore sur un mix stéréo. L'égaliseur paramétrique NEQ12 à 12 bandes peut remplacer l'égaliseur graphique sur les sorties de mixage, un avantage pour les ingénieurs travaillant avec des retours in-ear. Energyson valide cette configuration pour les utilisateurs professionnels qui souhaitent accéder au traitement de la dLive dans un format plus accessible.

Mixrack GX4816 et connectivité du pack Allen & Heath AVANTIS-U-PACK-IO

Le boitier de scène GX4816 inclus dans le pack AVANTIS-U-PACK-IO apporte 48 préamplis micro dLive et 16 sorties ligne XLR, le tout dans un format rack 5U. Chaque préampli dispose d'un témoin LED indépendant pour l'alimentation fantôme, permettant un contrôle visuel rapide sur scène. Le gain analogique est réglable de +5 à +60 dB par pas de 1 dB, avec un pad de -20 dB pour les sources de niveau ligne. La connexion au mixer s'effectue via un seul câble Cat5e par le port SLink, avec une distance maximale de 100 mètres entre le GX4816 et la console Avantis.

Deux ports DX permettent de connecter jusqu'à 4 expandeurs DX supplémentaires ou un système de monitoring personnel ME. Le GX4816 fonctionne en Plug and Play, sans configuration d'adresse IP, et les mises à jour firmware sont gérées automatiquement par la console. Ce boitier peut être utilisé au sol ou monté en rack 19 pouces grâce aux équerres fournies. Sa compatibilité avec les systèmes SQ, Avantis et dLive d'Allen & Heath en fait un investissement pérenne, capable d'évoluer avec le parc matériel du prestataire. Energyson garantit l'ensemble du pack avec un support technique dédié.

Interface Continuity UI et ergonomie du pack Allen & Heath AVANTIS-U-PACK-IO

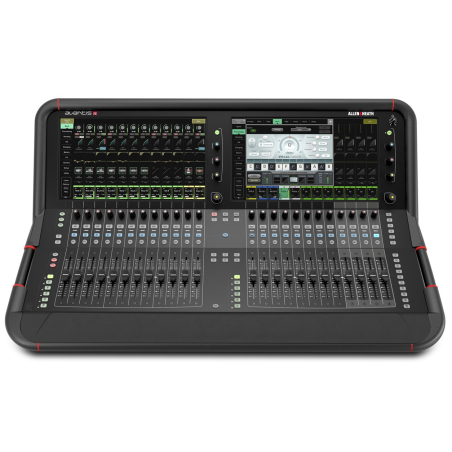

L'interface Continuity UI de la console Avantis repose sur deux écrans tactiles capacitifs Full HD de 15,6 pouces, offrant une surface d'affichage totale de 1 330 cm². Cette interface connecte de manière fluide les commandes physiques et l'affichage à l'écran, permettant une interaction immédiate avec les paramètres de mixage. Les faders réagissent au toucher pour mettre en surbrillance les canaux actifs, offrant un retour visuel instantané. La fonction FastGrab accessible depuis un onglet latéral sur chaque écran permet d'accéder en une fraction de seconde aux paramètres d'égalisation, de compression et d'effets du canal sélectionné.

Les 24 touches SoftKeys assignables et les 24 faders motorisés organisés en 6 couches donnent accès à 144 tranches de faders, couvrant l'ensemble des canaux et bus de la console. L'analyseur RTA de nouvelle génération à 61 bandes propose des vues d'historique de 5, 15 et 60 minutes pour un suivi précis de la réponse en fréquence. L'intégration des systèmes HF Shure et Sennheiser directement dans la console réduit le nombre d'appareils à gérer en régie. Le châssis en alliage métallique tubulaire assure une robustesse adaptée aux conditions de tournée tout en maintenant un poids de 26 kg pour la console seule.

Pourquoi choisir le pack Allen & Heath AVANTIS-U-PACK-IO pour la sonorisation live ?

Le pack AVANTIS-U-PACK-IO constitue une solution complète pour les prestataires et les techniciens son qui recherchent un système de mixage performant et transportable. En combinant la console Avantis UltraFX, le dPack et le GX4816, ce pack offre jusqu'à 96 canaux de traitement complet, 48 préamplis déportés sur scène et une connectivité étendue via Dante, MADI ou gigaACE. La latence fixe de 0,7 ms et la cohérence de phase sur tous les bus permettent de travailler avec des compressions parallèles et des routings complexes sans compromis audio.

Le bus SLink de l'Avantis assure une flexibilité totale en permettant de connecter une multitude de combinaisons de boitiers de scène Allen & Heath. Les prestataires déjà équipés d'expandeurs DX ou de systèmes ME peuvent intégrer le GX4816 dans leur configuration existante. La housse de protection incluse facilite le transport de la console. Pour les installations en salle de spectacle, en lieu de culte ou en salle de conférence, ce pack offre une capacité d'entrées-sorties suffisante pour couvrir la plupart des configurations. Energyson accompagne ses clients dans le dimensionnement et la mise en service de ces systèmes Allen & Heath.

Comment connecter et configurer le mixrack GX4816 avec la console Avantis ?

La connexion du GX4816 à la console Avantis s'effectue via un câble Cat5e (ou supérieur) relié au port SLink de la console et au port GX du boitier de scène. Aucune configuration d'adresse IP n'est requise : le GX4816 est reconnu automatiquement par la console dès la mise sous tension. Les préamplis sont contrôlés à distance depuis l'interface de la console, incluant le gain, le pad et l'alimentation fantôme de chaque entrée. La distance maximale entre les deux appareils est de 100 mètres, ce qui couvre la plupart des configurations de scène et de salle.

Les deux ports DX du GX4816 permettent d'étendre encore le système en connectant des boitiers DX32, DX168 ou DX164-W, ou un système de monitoring personnel ME via le port DX2. Les mises à jour firmware du GX4816 sont transmises automatiquement par la console Avantis. Pour les systèmes nécessitant un split FOH/monitors ou un enregistrement multipiste, les deux ports d'extension 128x128 de la console acceptent les cartes optionnelles Dante, MADI et gigaACE. Energyson recommande l'utilisation de câbles Cat5e STP blindés avec connecteurs EtherCon pour garantir la fiabilité de la liaison en conditions de tournée.

Notre avis d'expert Energyson sur le AVANTIS-U-PACK-IO

Ce pack AVANTIS-U-PACK-IO représente une configuration aboutie pour les prestataires son qui souhaitent disposer d'un système Allen & Heath complet sans multiplier les achats séparés. La console Avantis avec le dPack activé se rapproche des capacités de traitement de la dLive, tout en conservant un encombrement et un poids nettement inférieurs. Le GX4816 complète parfaitement cette configuration en apportant 48 préamplis déportés de qualité identique à ceux de la gamme dLive, ce qui assure une homogénéité sonore sur l'ensemble de la chaine audio. La latence fixe de 0,7 ms et la cohérence de phase sont des atouts que peu de consoles concurrentes dans ce segment proposent, y compris la Yamaha TF ou la Soundcraft Vi.

En utilisation quotidienne, l'interface Continuity UI se révèle particulièrement efficace pour les changements rapides entre les scènes et les groupes. Le GX4816 en Plug and Play via SLink simplifie considérablement la mise en place sur site, un gain de temps appréciable en prestation événementielle. La housse de protection incluse dans le pack protège la console lors des transports, ce qui prolonge la durée de vie du matériel. Nous recommandons ce pack aux prestataires événementiels, aux régisseurs de salles de spectacle et aux techniciens son en tournée qui recherchent un outil de mixage professionnel, extensible et fiable. Les utilisateurs déjà familiers avec l'écosystème Allen & Heath apprécieront la compatibilité totale avec les boitiers de scène et les systèmes ME existants.

"Le pack AVANTIS-U-PACK-IO offre un rapport capacité de traitement et encombrement qui en fait un choix solide pour les prestataires en tournée ou en installation." – Laurent, technicien son, Energyson (systèmes de mixage numérique Allen & Heath)

FAQ sur le pack console de mixage numérique Allen & Heath AVANTIS-U-PACK-IO
