RME

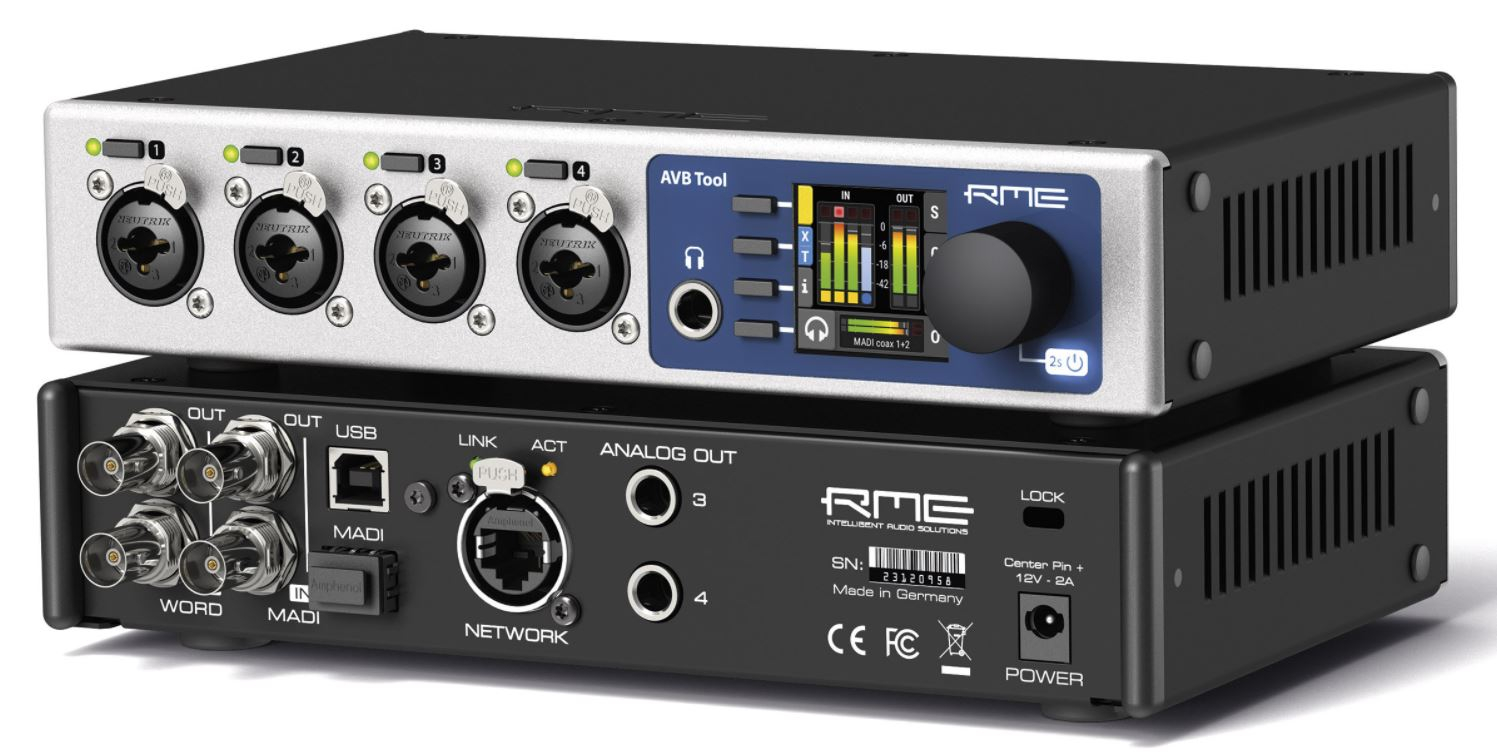

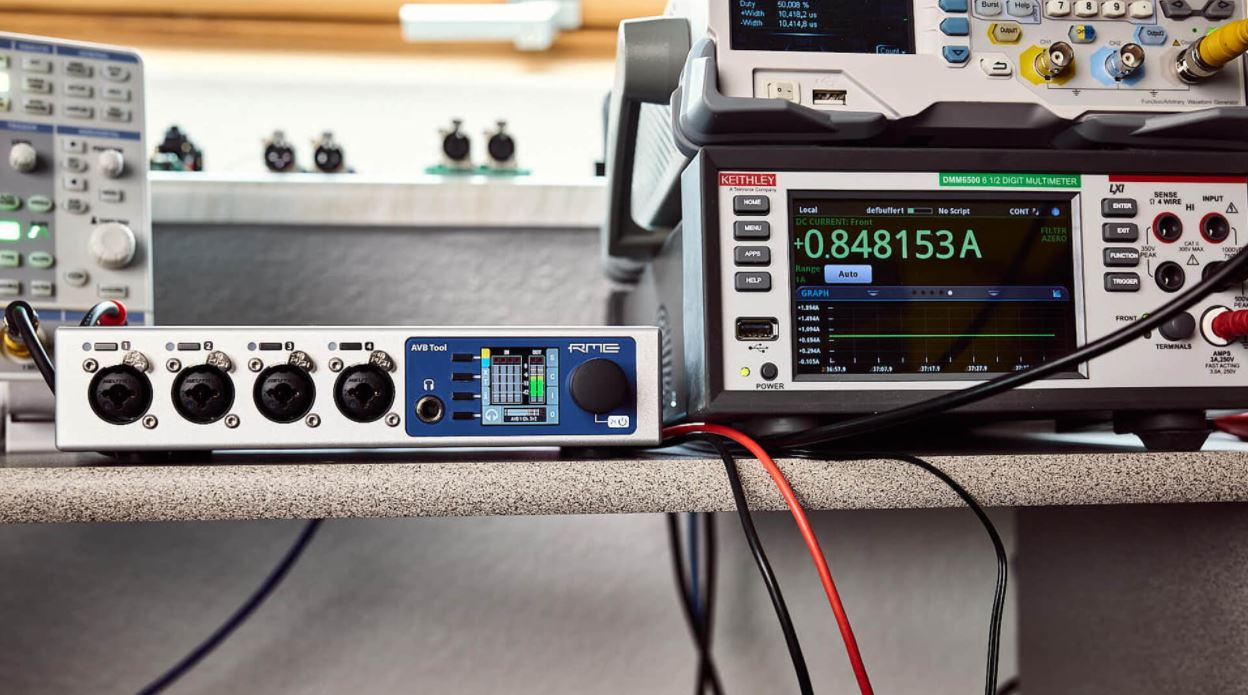

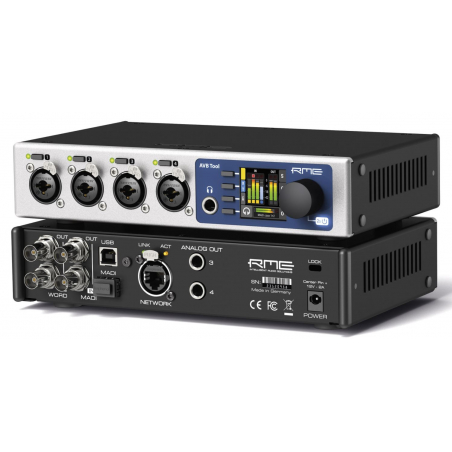

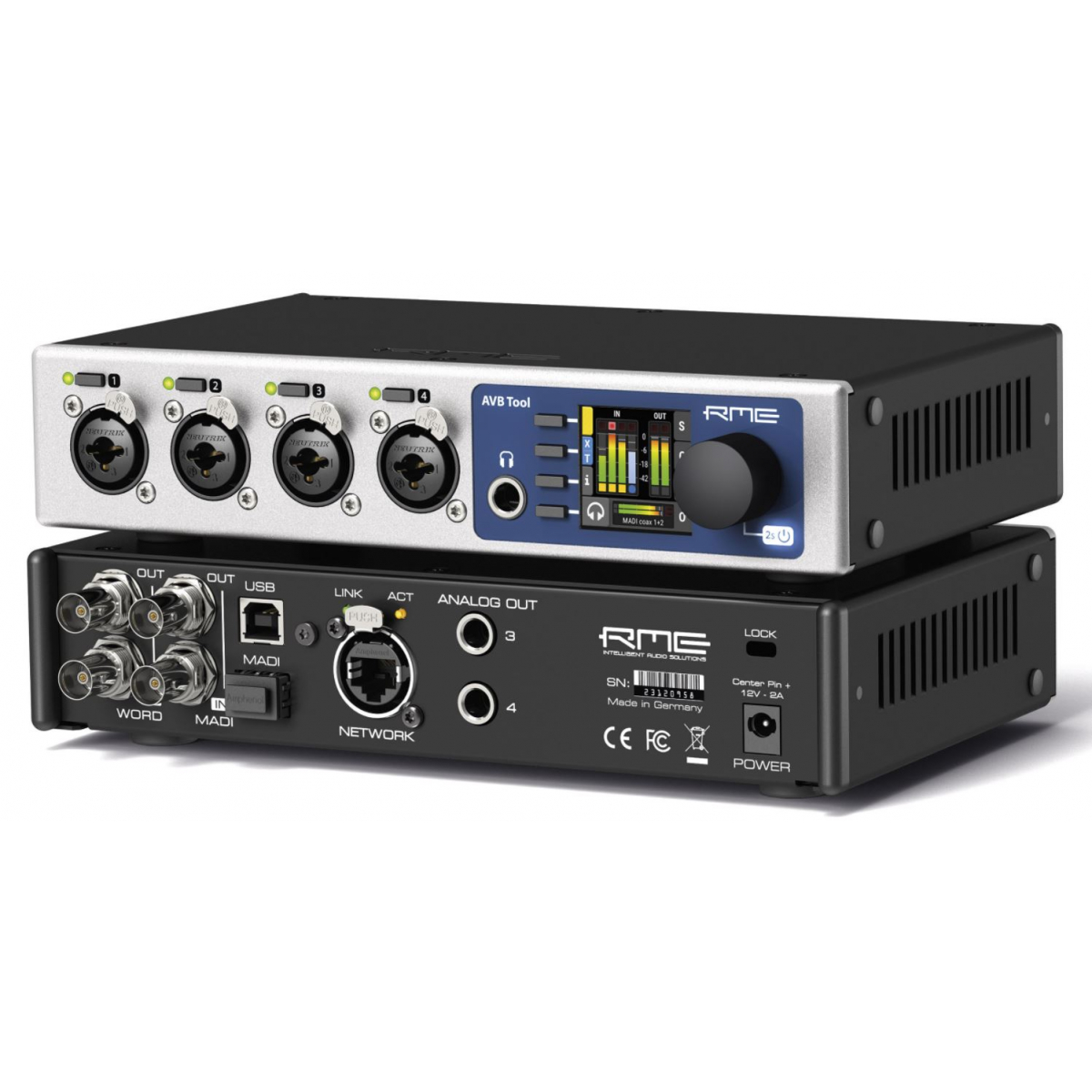

AVB Tool

L’AVB Tool est un convertisseur transparent qui possède des entrées pour les signaux analogiques les plus couramment rencontrés en studio, ou sur scène : quatre entrées combo XLR Jack avec 75 dB de gain pilotable par pas de 1 dB, une sensibilité en niveau ligne de +18 dBu, avec la commutation en haute impédance sur tous les canaux, une sortie casque stéréo, et deux sorties lignes commutables +4/+19 dBu. L’alimentation est fournie par un bloc externe (avec connecteur verrouillable), et un port antivol K-slot.  Le module optionnel MADI optique monomode ou multimode peut être utilisé comme un port MADI individuel avec toute la bande passante ou comme port redondant s’il réplique le signal de l’entrée MADI coaxial.

Du côté AVB, le nombre de flux disponibles sur le RME AVB core a été doublé pour avoir 8 flux en AM824 (legacy AVB) ou au format AAF haute performance (compatible MILAN) – avec la taille et le format configurable par flux. Au total, jusqu’à 128 canaux peuvent être reçus et émis en AVB sur les flux. L’AVB Tool possède les mêmes étages d’entrées que le 12Mic associés avec les composants des Fireface UFX II et UFX+ dans un nouveau convertisseur analogique numérique, avec les entrées ligne symétriques commutables haute impédance, et deux sorties niveau ligne pour le monitoring.

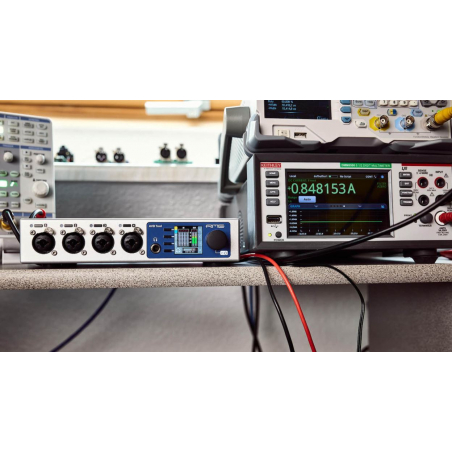

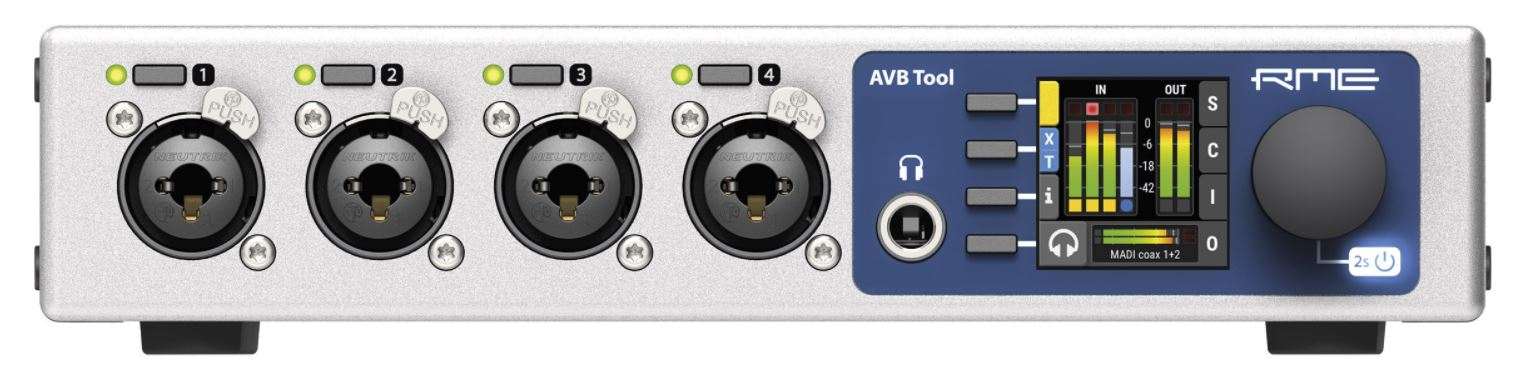

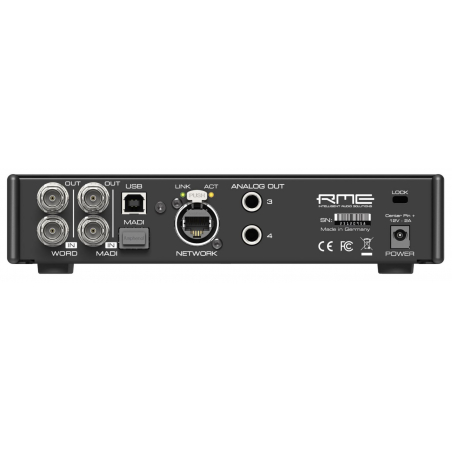

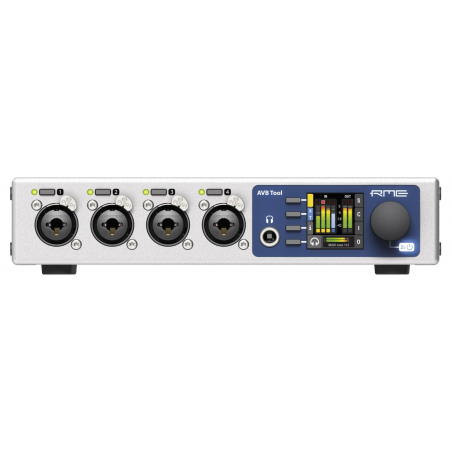

Tous les états de l’appareils sont visibles directement depuis la face avant, avec un encodeur et des boutons pour un accès direct et pratique à toutes les fonctions. Les appareils RME AVB peuvent aussi être pilotés par une interface web depuis n’importe quel lien réseau (même par Wi-Fi), pour permettre une création rapide de groupe pour le gain, l’alimentation fantôme et router le signal vers la sortie casque pour le monitoring. La matrice de routage interne permet le routage rapide de n’importe quelle entrée analogique directement dans la sortie casque, ainsi que tous les signaux numériques et flux AVB. Les problèmes de signaux, d’horloge ou de connexion n’ont jamais été aussi faciles à identifier et à dépanner.

Dans l’audio numérique, la fréquence d’horloge est un facteur essentiel, car elle créée la corrélation entre les bits audio et la référence de temps. Malheureusement, la fréquence d’horloge n’est pas toujours aussi stable que souhaité. Le M-1610 Pro utilise tout le potentiel de la SteadyClock FS pour obtenir un jitter le plus bas possible et une immunité au jitter la plus élevée.

D’excellentes performances dans tous les modes d’horloge et une haute qualité de conversion pour entendre votre mix tel qu’il est. La conversion numérique des produits RME se fait sans perte ni dégradation et la SteadyClok FS assure à l’image sonore de ne subir aucun dégât. Le gain en profondeur et en clarté permet d’optimiser les enregistrements et les mixages.

Caractéristiques techniques :

Entrées
Entrées XLR 1-4 :

-Entrée : XLR, équilibrée électroniquement
-Impédance d'entrée : 3,4 kOhm
-Plage de gain : 75 dB, pas de 1 dB
-Résolution AD : 24 bit
-Réponse en fréquence à 44,1 kHz, -0,1 dB : 8 Hz - 20,8 kHz
-Réponse en fréquence à 96 kHz, -0,5 dB : 4 Hz - 29,2 kHz
-Réponse en fréquence à 192 kHz, -1 dB : 3 Hz - 43.7
-THD @ 30 dB de gain : < -110 dB, < 0,00032 %.
-THD+N @ 30 dB de gain : < -104 dB, < 0,00063 %.
-Séparation des canaux : > 110 dB
-Rapport signal/bruit (SNR) : > 117 dB RMS non pondéré, > 120 dB(A)
-Bruit d'entrée équivalent (EIN), gain de 30 dB : 123 dB RMS non pondéré, 125,5 dB(A) @ 150 Ohm
-Niveau d'entrée maximum, Gain 0 dB : +18 dBu
-Niveau d'entrée maximum, Gain 75 dB : -57 dBu

Entrées TRS 1-4 :
Comme ci-dessus, mais :

-Rapport signal/bruit (SNR) : 115 dB RMS non pondéré, 118 dBA
-Jack TRS, symétrique
-Plage de gain : 42 dB, pas de 1 dB
-Niveau d'entrée maximum, Gain 8 dB : +20 dBu
-Niveau d'entrée maximum, Gain 50 dB : -22 dBu
-Haute impédance commutable (TS asymétrique) : 1 MOhm

MADI :

-Coaxial via BNC, 75 Ohm, conformément à AES10-1991
-Optique via un module SFP en option
-Compatible 62,5/125 et 50/125
-Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
-Single Speed : jusqu'à 64 canaux 24 bits 48 kHz
-Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
-Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Word Clock :

-Connectivité BNC 75 ohm Word Clock
-Prise en charge de 44,1 kHz à 192 kHz
-Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
-SteadyClock FS extrait un signal d'horloge à faible jitter
-Le contrôle intelligent de l'horloge permet de changer de source d'horloge en toute transparence.

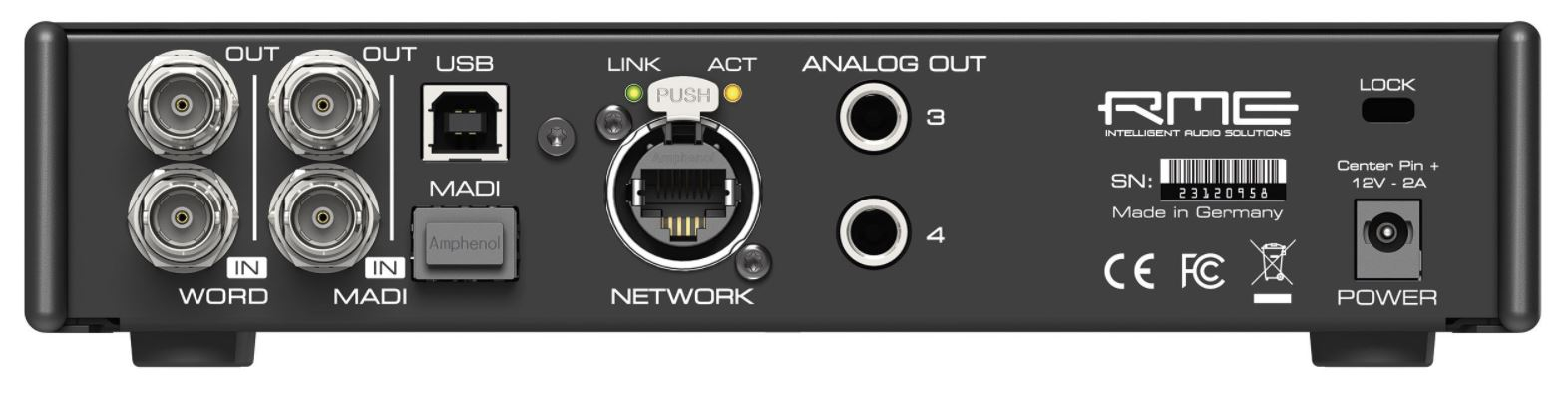

Sorties
Sortie analogique 3/4 :

-Sortie : deux prises jacks 6,3 mm TRS mono (symétriques)
-Niveau de sortie maximum à 0 dBFS : +4 dBu ou +19 dBu

Phones 1/2 :

-Résolution : 24 Bit
-Bruit (DR) : 115 dB RMS non pondéré, 118 dBA
-Réponse en fréquence @ 44,1 kHz, -0,5 dB : 9 Hz - 22 kHz
-Réponse en fréquence à 96 kHz, -0,5 dB : 9 Hz - 45 kHz
-Réponse en fréquence @ 192 kHz, -1 dB : 8 Hz - 75 kHz
-THD+N : < -100 dB, < 0,001 %.
-Séparation des canaux : > 110 dB
-Sortie : Jack 6,3 mm TRS stéréo (asymétrique) ou mono (symétrique)
-Niveau de sortie maximum à 0 dBFS : +13 dBu (asymétrique), +19 dBu (symétrique)

MADI :

-Coaxial via BNC, 75 Ohm, conformément à AES10-1991
-Optique via un module SFP en option
-Compatible 62,5/125 et 50/125
-Accepte le mode 56 canaux et 64 canaux, plus la trame 96k
-Single Speed : jusqu'à 64 canaux 24 bits 48 kHz
-Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
-Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Word Clock :

-Connectivité BNC 75 ohm Word Clock
-Prise en charge de 44,1 kHz à 192 kHz
-Prise en charge du fonctionnement à pleine vitesse ou à vitesse unique
-SteadyClock FS extrait un signal d'horloge à faible jitter
-Le contrôle intelligent de l'horloge permet de changer de source d'horloge en toute transparence.

Général

-1 x RJ45 1 GigE AVB, 8 flux (chacun jusqu'à 16 ch.) par direction
-Redondance de l'entrée MADI (nécessite un module SFP en option)
-Routage interne jusqu'à 260x260 canaux - Conversion MADI-AVB
-Écran couleur 1,54" avec bouton de commande et quatre boutons pour un accès direct et pratique à toutes les fonctions
-SteadyClock FS - technologie d'horloge numérique à très faible jitter
-Contrôle à distance via HTTP, JSON, IEEE 1722.1 AVDECC, MIDI sur MADI
-USB 2.0 (pour le contrôle à distance et les mises à jour du firmware)
-Sorties couplées en courant continu
-Port de verrouillage K-slot

Spécifications matérielles

-Dimensions : 215 x 44 x 130 mm (8,5 x 1,7 x 5,1 pouces)
-Poids : 1,0 kg (2,2 lbs)
-Emballage : 347 x 216 x 83 mm (13,7 x 8,5 x 3,3 pouces)
-Conformité : CE, FCC, WEEE, RoHS - Alimentation : externe 2 A 100-240 V AC
-Consommation électrique : typ. 13W, standby 0.5W
-Consommation électrique : typ. 20 W, standby 0.5W
