Allen & Heath
DX32

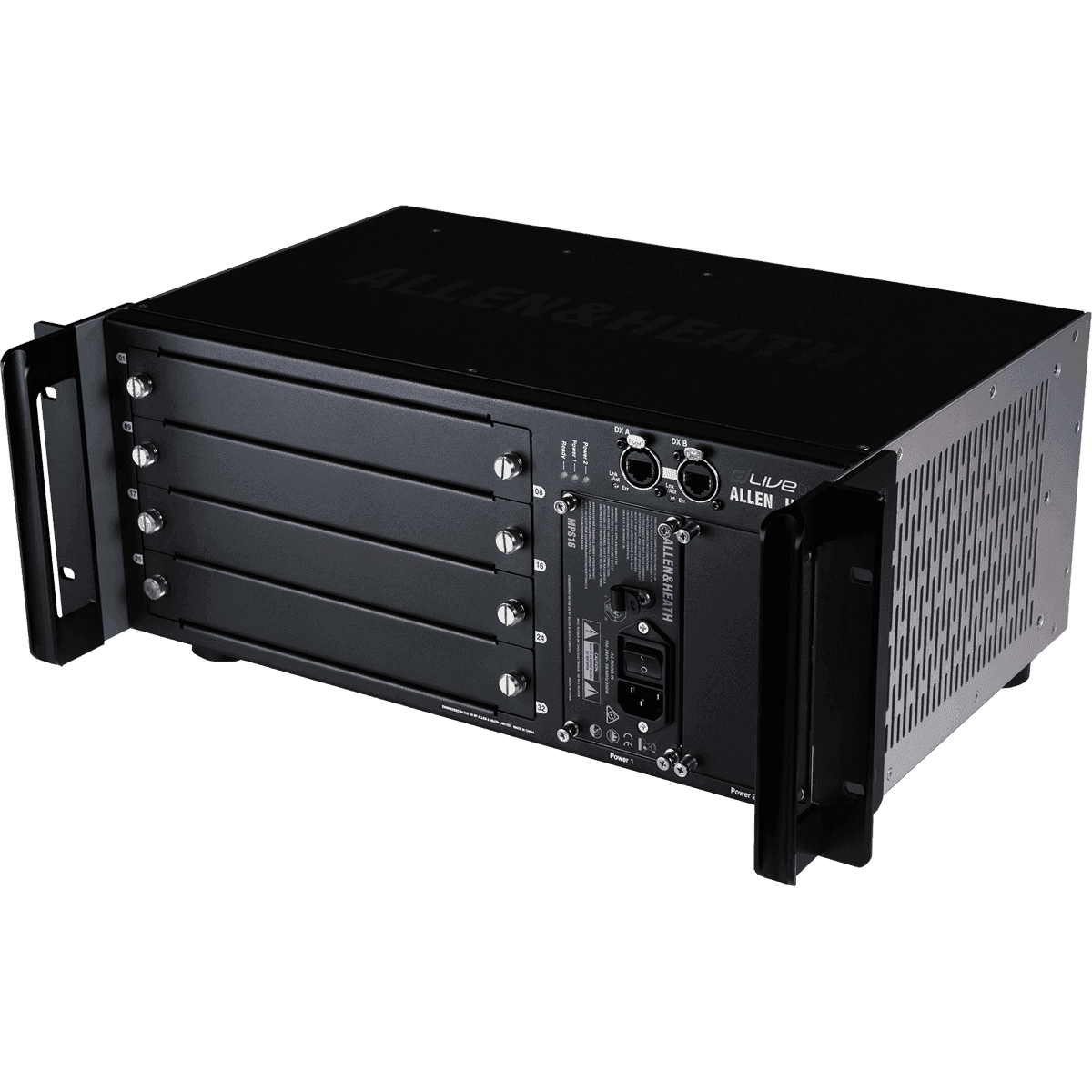

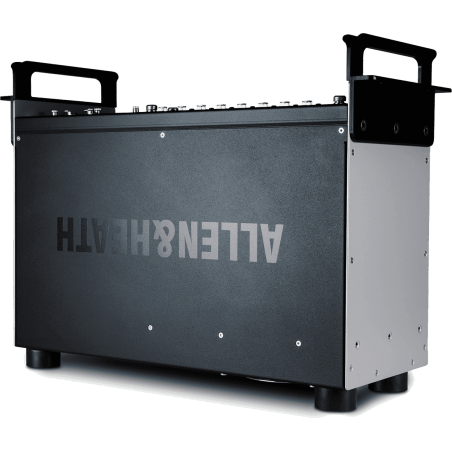

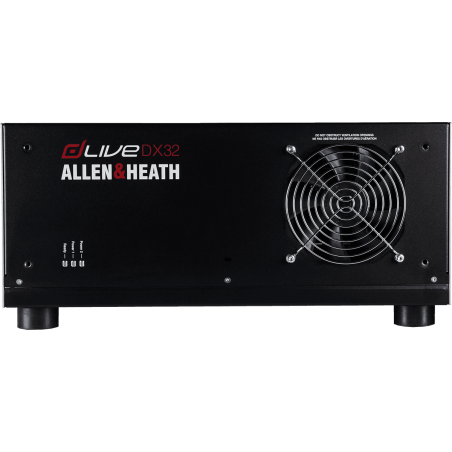

Boîtier de scène Allen & Heath DX32

Caractéristiques Allen & Heath DX32

• Conception modulaire permettant de composer librement les entrées et sorties selon les besoins de chaque événement
• Compatibilité étendue avec les consoles Allen & Heath dLive, SQ, Avantis et le processeur AHM-64
• Connexion redondante grâce à deux ports EtherCON Neutrik verrouillables pour une sécurité maximale en conditions live
• Alimentation redondante avec possibilité de remplacement à chaud, garantissant une continuité de service sans interruption
• Prise en charge des modules PRIME de nouvelle génération avec convertisseurs 32 bits / 96 kHz
• Déploiement à distance jusqu'à 100 m via câble Cat5e pour une installation flexible entre scène et régie
• Format rack 19" 4U avec oreilles de montage incluses, également utilisable au sol grâce aux pieds intégrés
• Reconnaissance automatique des modules par la console, sans configuration complexe requise

Informations techniques Allen & Heath DX32

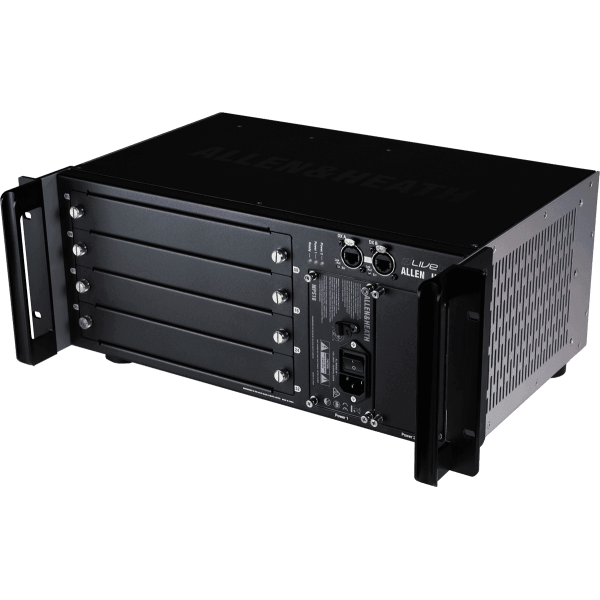

• 4 emplacements modulaires pour cartes d'entrées/sorties de 8 canaux chacune
• Connectique : XLR femelle 3 broches, XLR mâle 3 broches, EtherCON
• Conversion analogique/numérique et numérique/analogique intégrée
• Modules compatibles : DX32 In, DX32 Out, DX32 In PR, DX32 Out PR, DX32 D In, DX32 D Out
• Modules PRIME : convertisseurs 32 bits / 96 kHz (ADC et DAC)
• Entrées numériques AES3 avec conversion de taux d'échantillonnage de 32 kHz à 192 kHz
• Sorties numériques AES3 commutables entre 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz
• Alimentation : 100-240 V AC, 50/60 Hz, bloc d'alimentation redondant en option
• Dimensions : 433 x 290 x 177 mm, poids : 10,5 kg
• Support DX Link et DX Hub pour connexion par double câble aux consoles compatibles

Les points clés du DX32 Allen & Heath

Connectivité modulaire du boîtier de scène Allen & Heath DX32

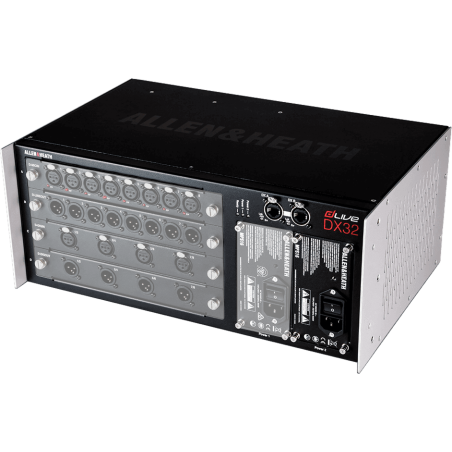

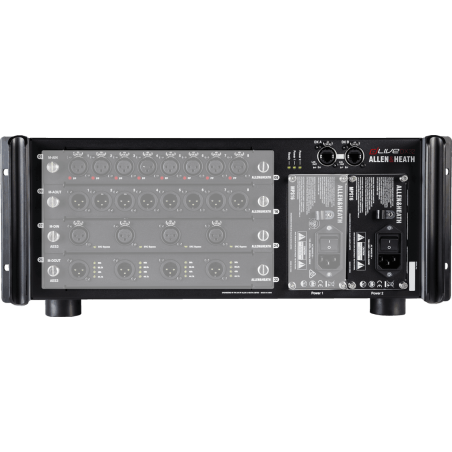

Le boîtier de scène Allen & Heath DX32 repose sur une architecture modulaire à 4 emplacements, chacun pouvant recevoir une carte d'entrée ou de sortie de 8 canaux. Cette conception permet de configurer le DX32 avec la combinaison exacte de connexions analogiques et numériques nécessaires à chaque situation. Les cartes disponibles incluent des préamplificateurs micro/ligne rappelables, des sorties ligne symétriques protégées par relais, ainsi que des modules AES3 pour les liaisons numériques. Cette flexibilité fait du DX32 un élément central de tout système de sonorisation live nécessitant une extension d'entrées/sorties déportée, que ce soit en tournée ou en installation fixe.

Chaque module s'installe et se configure sans intervention logicielle complexe. La console Allen & Heath connectée reconnaît automatiquement les cartes insérées et gère les mises à jour du firmware. Cette simplicité de déploiement réduit le temps de préparation sur site et limite les risques d'erreur de configuration. Les modules PRIME de nouvelle génération offrent des convertisseurs 32 bits / 96 kHz, garantissant une résolution audio adaptée aux exigences des productions professionnelles actuelles. Que vous ayez besoin de 8 entrées micro ou de 32 sorties ligne, le DX32 s'adapte à votre flux de travail audio sans compromis sur la qualité de conversion.

La compatibilité avec les modules DX32 In, DX32 Out, DX32 In PR, DX32 Out PR, DX32 D In et DX32 D Out assure une couverture complète des besoins en connectique audio professionnelle. Les modules d'entrée proposent un contrôle numérique du gain, du pad et de l'alimentation fantôme 48 V, tandis que les modules de sortie intègrent une protection par relais contre les bruits parasites à l'allumage et à l'extinction. Cette attention portée à la fiabilité et à la qualité du signal fait du DX32 un choix de confiance pour les techniciens son exigeants, validé par l'expertise Energyson en équipement scénique professionnel.

Connexion réseau et déport du Allen & Heath DX32 en conditions live

Le DX32 se connecte à la console de mixage via un câble Cat5e sur un port EtherCON verrouillable, permettant un déport jusqu'à 100 m entre le boîtier de scène et la régie. Cette distance couvre la majorité des configurations de salles de spectacle, de festivals et d'événements en plein air. Le connecteur EtherCON Neutrik assure une liaison physique robuste, résistante aux manipulations répétées et aux conditions de tournée. Un second port EtherCON est disponible pour établir une connexion redondante, évitant toute perte de signal en cas de défaillance du câble principal.

Le DX32 prend également en charge les protocoles DX Link et DX Hub, offrant la possibilité de connecter deux modules DX32 à un MixRack et un troisième à une Surface. Cette topologie réseau permet de distribuer les entrées/sorties sur plusieurs points de scène tout en centralisant le contrôle depuis la console. La gestion automatique des mises à jour logicielles par la console simplifie l'administration du réseau audio, réduisant la charge de travail du technicien système. Energyson recommande cette solution pour les installations nécessitant une couverture multi-zones avec une fiabilité réseau certifiée.

Fiabilité et alimentation redondante du boîtier de scène DX32

La fiabilité en conditions de spectacle vivant constitue un critère fondamental pour tout boîtier de scène professionnel. Le Allen & Heath DX32 répond à cette exigence grâce à son système d'alimentation redondante. Un second bloc d'alimentation peut être installé pour prendre le relais en cas de défaillance du premier, sans aucune interruption du signal audio. Les blocs d'alimentation sont remplaçables à chaud, ce qui signifie qu'un technicien peut effectuer un échange pendant le spectacle sans couper le son. Cette caractéristique est particulièrement appréciée lors de tournées longues ou d'installations permanentes où la continuité de service est impérative.

L'alimentation accepte une tension de 100 à 240 V AC en 50/60 Hz, rendant le DX32 utilisable dans le monde entier sans adaptateur de tension. Les sorties ligne intègrent une protection par relais contre les bruits transitoires au démarrage et à l'arrêt, protégeant les enceintes et les amplificateurs en aval. Le châssis en rack 19" 4U, d'un poids de 10,5 kg et de dimensions 433 x 290 x 177 mm, reste suffisamment compact pour être intégré dans un rack de tournée standard. L'expertise Energyson en solutions scéniques garantit un accompagnement technique complet pour l'intégration du DX32 dans votre système audio.

Compatibilité du Allen & Heath DX32 avec les consoles dLive, SQ, Avantis et AHM-64

Le DX32 est conçu pour fonctionner avec l'écosystème Allen & Heath, couvrant les gammes de consoles dLive, SQ, Avantis ainsi que le processeur audio AHM-64. Cette compatibilité étendue permet d'utiliser un même boîtier de scène sur différentes configurations de mixage, de la sonorisation de salle à l'installation audiovisuelle fixe. La reconnaissance automatique par la console élimine les étapes de configuration manuelle et réduit les risques d'incompatibilité lors d'un changement de système. Cette polyvalence en fait un investissement durable pour les prestataires travaillant avec plusieurs modèles de consoles Allen & Heath.

Le DX32 prend en charge les modules d'entrées/sorties analogiques et numériques de la gamme Allen & Heath, y compris les modules PRIME offrant une conversion 32 bits / 96 kHz. Les entrées numériques AES3 disposent d'une conversion de taux d'échantillonnage couvrant de 32 kHz à 192 kHz, avec possibilité de contournement par prise. Les sorties numériques AES3 sont commutables entre 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz. Cette souplesse technique permet d'interfacer le DX32 avec des équipements numériques variés sans conversion externe. Energyson accompagne ses clients dans le choix et la configuration des modules adaptés à chaque projet.

Pourquoi choisir le boîtier de scène Allen & Heath DX32 pour vos événements live ?

Le choix d'un boîtier de scène déporté conditionne la qualité et la fiabilité de toute la chaîne audio entre la scène et la régie. Le Allen & Heath DX32 se distingue par sa modularité, permettant de configurer exactement le nombre et le type d'entrées/sorties nécessaires, sans payer pour des connexions inutilisées. Sa compatibilité avec quatre gammes de consoles Allen & Heath en fait un outil polyvalent, adapté aussi bien aux tournées qu'aux installations permanentes. L'alimentation redondante et les ports EtherCON verrouillables apportent un niveau de fiabilité conforme aux exigences des productions professionnelles. Energyson, en tant que spécialiste de l'équipement scénique, valide cette solution pour les techniciens recherchant un boîtier de scène évolutif et fiable.

Le rapport entre la qualité de conversion offerte par les modules PRIME 32 bits / 96 kHz et la flexibilité de configuration du DX32 le positionne comme une solution compétitive dans sa catégorie. Contrairement à des boîtiers à configuration fixe, le DX32 évolue avec vos besoins en ajoutant ou en remplaçant simplement des modules. Cette approche modulaire réduit les coûts de mise à niveau et prolonge la durée de vie de l'investissement. La prise en charge du déport jusqu'à 100 m et la connexion redondante renforcent la confiance des équipes techniques lors d'événements critiques.

Comment intégrer le Allen & Heath DX32 dans un système de sonorisation existant ?

L'intégration du DX32 dans un système de sonorisation existant repose sur la connexion d'un câble Cat5e entre le boîtier et la console Allen & Heath compatible. La console détecte automatiquement le DX32 et les modules installés, rendant la mise en service rapide et sans configuration logicielle préalable. Il suffit de choisir les cartes d'entrées/sorties adaptées à votre configuration, de les insérer dans les emplacements disponibles et de connecter le câble réseau. Le DX32 peut être monté en rack 19" 4U pour une intégration dans un flight case de tournée, ou posé au sol grâce à ses pieds en plastique pour une utilisation ponctuelle.

Pour les systèmes nécessitant davantage de canaux, il est possible de connecter jusqu'à deux modules DX32 à un MixRack et un troisième à une Surface, offrant jusqu'à 96 canaux d'entrées/sorties déportés. Le protocole DX Link et DX Hub facilite cette mise en réseau multi-boîtiers. Les mises à jour firmware sont gérées automatiquement par la console, réduisant la maintenance logicielle. Energyson conseille de prévoir un second bloc d'alimentation pour bénéficier de la redondance électrique, particulièrement en contexte de spectacle vivant où la continuité du signal audio est primordiale.

Notre avis d'expert Energyson sur le DX32

Le Allen & Heath DX32 confirme la solidité de l'écosystème Allen & Heath en matière de gestion des entrées/sorties déportées. Le châssis modulaire à 4 slots offre une vraie souplesse de configuration, ce qui le distingue de solutions concurrentes à connectique fixe comme le Midas DL32 qui impose un format prédéfini de 32 entrées et 16 sorties. La qualité de fabrication du DX32, avec ses connecteurs EtherCON Neutrik et ses relais de protection en sortie, inspire confiance pour un usage intensif en tournée. Les modules PRIME avec conversion 32 bits / 96 kHz apportent un niveau de résolution audio qui se remarque dans la dynamique et la transparence du signal, particulièrement sur les sources acoustiques exigeantes.

Nous recommandons le DX32 aux techniciens son et aux prestataires qui travaillent déjà dans l'écosystème Allen & Heath et recherchent une extension d'entrées/sorties adaptable à des contextes variés. Pour un régisseur son en tournée avec une dLive ou un ingénieur système configurant une installation fixe avec un AHM-64, le DX32 apporte la flexibilité nécessaire sans multiplier les références de matériel. L'alimentation redondante remplaçable à chaud constitue un atout décisif pour les événements où toute coupure audio est inacceptable. Ce boîtier s'adresse à des professionnels confirmés qui maîtrisent les principes de la distribution audio en réseau.

"Le DX32 nous permet de composer nos entrées/sorties scène par scène, c'est un gain de temps et de fiabilité en tournée." – Julien, technicien système, Energyson (sonorisation live et intégration réseau audio)
