Allen & Heath
M-DX32-OUT

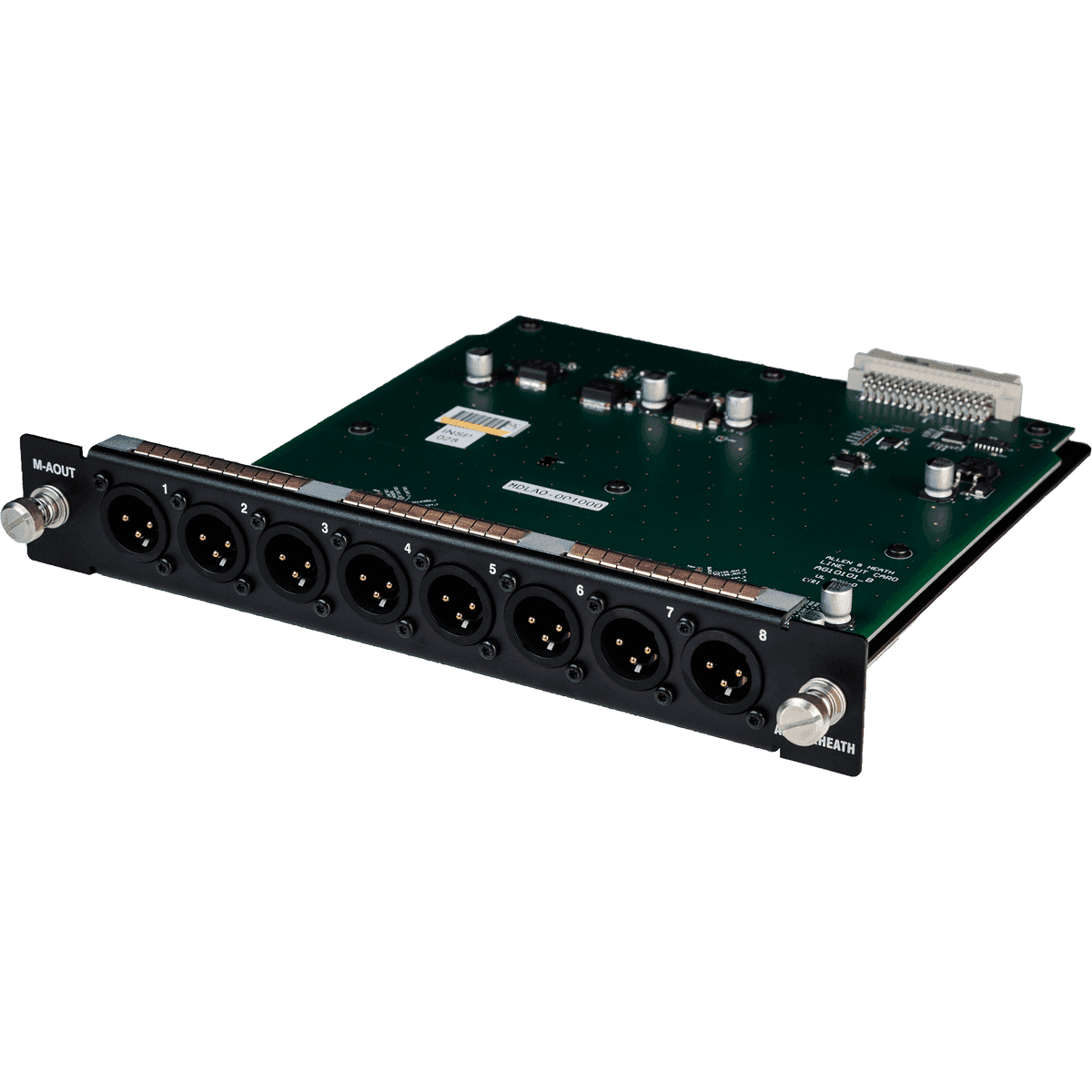

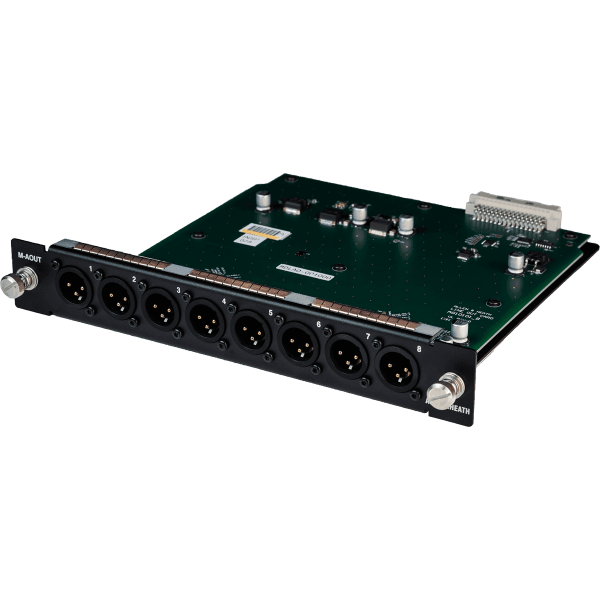

Carte de sortie Allen & Heath M-DX32-OUT

Caractéristiques Allen & Heath M-DX32-OUT

• Carte équipée de 8 sorties XLR symétriques niveau ligne pour une diffusion audio professionnelle
• Protection par relais intégrée évitant les bruits de commutation lors de la mise sous et hors tension
• Conception modulaire permettant une installation rapide dans les emplacements du boîtier DX32
• Compatibilité étendue avec les écosystèmes dLive, Avantis, SQ et AHM-64
• Niveau nominal de +4 dBu adapté aux environnements de sonorisation professionnelle et d'installation fixe
• Possibilité de combiner cette carte avec d'autres modules d'entrée ou de sortie analogiques et numériques
• Connexion simplifiée via un câble Cat5e unique avec port etherCON sécurisé
• Aucune configuration logicielle requise, reconnaissance automatique par la console de mixage

Informations techniques Allen & Heath M-DX32-OUT

• 8 sorties analogiques XLR symétriques de niveau ligne
• Niveau nominal de sortie : +4 dBu
• Protection des sorties par relais contre les transitoires de mise sous et hors tension
• Fréquence d'échantillonnage du système : 96 kHz
• Installation dans un emplacement 8 canaux du boîtier de scène DX32
• Connexion au système de mixage via câble Cat5e ou supérieur
• Compatible avec les consoles dLive, Avantis, SQ et le processeur AHM-64
• Le boîtier DX32 accepte jusqu'à 4 cartes dans n'importe quelle combinaison d'entrées et sorties

Les points clés du M-DX32-OUT Allen & Heath

Connectique XLR symétrique et qualité de signal de la carte Allen & Heath M-DX32-OUT

La carte Allen & Heath M-DX32-OUT fournit 8 sorties analogiques XLR symétriques conçues pour les applications professionnelles exigeantes. Le signal symétrique assure une immunité aux interférences électromagnétiques, un critère déterminant dans les environnements de sonorisation live où les câbles parcourent de longues distances entre la régie et la scène. Le niveau nominal de +4 dBu correspond au standard professionnel et garantit un rapport signal/bruit optimal pour alimenter des amplificateurs de puissance, des systèmes de monitoring ou des enregistreurs. Cette connectique robuste assure une transmission audio fiable et répétable, conforme aux exigences des ingénieurs du son en tournée comme en installation permanente. Energyson recommande cette carte pour toute configuration nécessitant des sorties analogiques supplémentaires de qualité professionnelle.

Chaque sortie XLR est câblée en symétrique, ce qui permet de rejeter efficacement les perturbations et le bruit de fond induits par les alimentations et les câbles de puissance environnants. Cette architecture est particulièrement avantageuse dans les festivals, les salles de spectacle et les lieux de culte où la longueur des tirages de câbles peut atteindre plusieurs dizaines de mètres. Le connecteur XLR à verrouillage offre une connexion mécanique sûre, résistante aux vibrations et aux manipulations répétées. La fiabilité de la connectique Allen & Heath est reconnue dans le milieu professionnel, ce qui en fait un choix de confiance pour les prestataires et les installateurs exigeants.

Protection par relais de la carte de sortie Allen & Heath M-DX32-OUT pour DX32

La M-DX32-OUT intègre un système de protection par relais sur chacune de ses 8 sorties. Ce dispositif empêche les transitoires électriques de se propager vers les équipements connectés lors de la mise sous ou hors tension du boîtier DX32. En pratique, cela signifie qu'aucun claquement, aucun souffle ni aucun bruit parasite ne viendra endommager les haut-parleurs ou perturber les systèmes d'amplification au moment de l'allumage ou de l'extinction. Cette protection est essentielle pour préserver la durée de vie des enceintes et des amplificateurs, en particulier dans les configurations de sonorisation professionnelle où le matériel fonctionne de manière intensive. Energyson souligne l'importance de cette fonctionnalité pour les régisseurs qui travaillent sur des événements en continu.

Le relais de protection agit de manière automatique et transparente, sans intervention de l'utilisateur. Dès que le DX32 est alimenté, les sorties restent muettes le temps que les circuits se stabilisent, puis le relais s'ouvre pour laisser passer le signal audio. Ce mécanisme éprouvé est un gage de sécurité pour les équipements en aval et contribue à la fiabilité globale de la chaîne de diffusion. Allen & Heath utilise cette technologie sur l'ensemble de ses modules de sortie analogiques, ce qui témoigne de l'attention portée à la qualité et à la durabilité du matériel. Les techniciens apprécient cette sérénité lors des phases de mise en route sur site.

Compatibilité et modularité du module M-DX32-OUT avec l'écosystème Allen & Heath

La carte M-DX32-OUT s'intègre dans le boîtier de scène DX32, un extenseur modulaire qui accepte jusqu'à 4 cartes d'entrée ou de sortie à 8 canaux. Ce système modulaire permet de composer une configuration sur mesure en combinant des modules analogiques et numériques selon les besoins de chaque projet. Le DX32 est compatible avec les consoles dLive, Avantis, SQ et le processeur AHM-64, offrant une flexibilité remarquable pour les prestataires de sonorisation, les studios de diffusion et les installations fixes. La connexion au système de mixage s'effectue via un unique câble Cat5e avec connecteur etherCON sécurisé, transportant 32 canaux audio en 96 kHz et les données de contrôle. Energyson conseille cette solution pour sa capacité d'adaptation à des configurations évolutives.

Le DX32 peut être positionné à distance de la console, jusqu'à 100 m, ce qui facilite le placement du boîtier en bord de scène ou dans un local technique. La mise en service est immédiate : il suffit de glisser la carte dans l'emplacement disponible et de connecter le câble réseau. La console détecte automatiquement le module installé et gère les mises à jour du firmware. Cette simplicité de déploiement réduit le temps d'installation et limite les risques d'erreur de configuration. Les options de redondance, double câble et double alimentation, renforcent la fiabilité pour les applications critiques telles que les événements en direct ou les installations permanentes.

Pourquoi choisir la carte Allen & Heath M-DX32-OUT pour étendre les sorties de votre système de mixage ?

Le choix de la M-DX32-OUT s'impose lorsqu'un système de mixage Allen & Heath nécessite des sorties analogiques supplémentaires pour alimenter des amplificateurs, des retours de scène ou des systèmes d'enregistrement. Contrairement à un simple patch passif, cette carte offre un signal de qualité professionnelle avec protection intégrée et un niveau nominal de +4 dBu. Elle s'adresse aux ingénieurs du son, aux prestataires événementiels et aux installateurs qui recherchent une solution fiable, modulaire et évolutive. Le format de carte enfichable dans le DX32 permet d'ajouter ou de remplacer des modules sans interrompre le reste de l'installation, un atout majeur pour les structures qui font évoluer régulièrement leur parc matériel.

En comparaison avec des solutions de conversion analogique externes, la M-DX32-OUT offre l'avantage d'une intégration native dans l'écosystème Allen & Heath. Toutes les fonctions de routage et de contrôle sont gérées directement depuis la console, sans logiciel tiers ni interface supplémentaire. Cette centralisation simplifie la gestion du système et réduit le nombre de points de défaillance potentiels. Energyson accompagne les professionnels dans le dimensionnement de leurs systèmes et recommande cette carte pour sa robustesse, sa compatibilité étendue et sa facilité de mise en oeuvre sur le terrain.

Comment installer la carte M-DX32-OUT dans le boîtier de scène DX32 Allen & Heath ?

L'installation de la carte M-DX32-OUT dans le boîtier DX32 est une opération simple qui ne requiert aucun outil spécifique. Il suffit d'éteindre le boîtier, de retirer le cache de l'emplacement choisi parmi les quatre disponibles, puis de glisser la carte dans les guides jusqu'à ce qu'elle s'enclenche fermement dans le connecteur interne. Une fois la carte en place et le DX32 mis sous tension, la console de mixage connectée détecte automatiquement le nouveau module et rend les 8 sorties XLR disponibles dans le routage audio. Aucune configuration manuelle n'est nécessaire, ce qui permet un déploiement rapide en situation de production live ou d'installation technique.

La modularité du DX32 autorise le remplacement ou l'ajout de cartes à tout moment, sans modifier le câblage réseau existant. Il est possible de combiner la M-DX32-OUT avec des cartes d'entrée micro/ligne, des cartes d'entrée ou de sortie AES3 numériques, ou les modules PRIME de nouvelle génération pour constituer une solution complète et sur mesure. Energyson recommande de prévoir un emplacement libre dans le DX32 pour anticiper les besoins d'extension futurs, une approche particulièrement pertinente pour les prestataires qui interviennent sur des configurations variables. Le manuel utilisateur Allen & Heath fournit les instructions détaillées pour chaque type de carte compatible.

Notre avis d'expert Energyson sur le M-DX32-OUT

Nous utilisons la carte M-DX32-OUT depuis plusieurs saisons sur des configurations dLive et Avantis en prestation live et en installation fixe. La qualité du signal de sortie est conforme aux standards attendus sur ce segment, avec un niveau nominal de +4 dBu et une protection par relais qui fonctionne de manière transparente. La robustesse mécanique de la carte et de ses connecteurs XLR supporte sans difficulté les contraintes du terrain : montages et démontages répétés, transport en flight case, environnements poussiéreux ou humides. L'intégration dans le DX32 est immédiate et la reconnaissance par la console ne pose aucun problème, ce qui représente un gain de temps appréciable en situation de production.

Face à des solutions concurrentes comme les cartes de sortie des boîtiers Yamaha Rio ou des stagebox Midas DL32, la M-DX32-OUT se distingue par sa compatibilité native avec l'ensemble de l'écosystème Allen & Heath et par la simplicité de son déploiement sans configuration logicielle. Elle conviendra particulièrement aux ingénieurs du son et aux techniciens d'installation qui travaillent exclusivement ou principalement avec des consoles Allen & Heath et qui souhaitent étendre leurs sorties analogiques de manière fiable. Pour les prestataires qui gèrent un parc multi-marques, il faudra naturellement prévoir un DX32 dédié. Nous recommandons cette carte à tout professionnel cherchant une extension de sorties éprouvée et sans compromis sur la qualité.

"La M-DX32-OUT est une carte fiable et transparente qui s'installe en quelques secondes dans le DX32, idéale pour renforcer vos sorties analogiques en toute sérénité." – Julien, technicien son, Energyson (sonorisation live et installation)
