GUIL
ELC-775

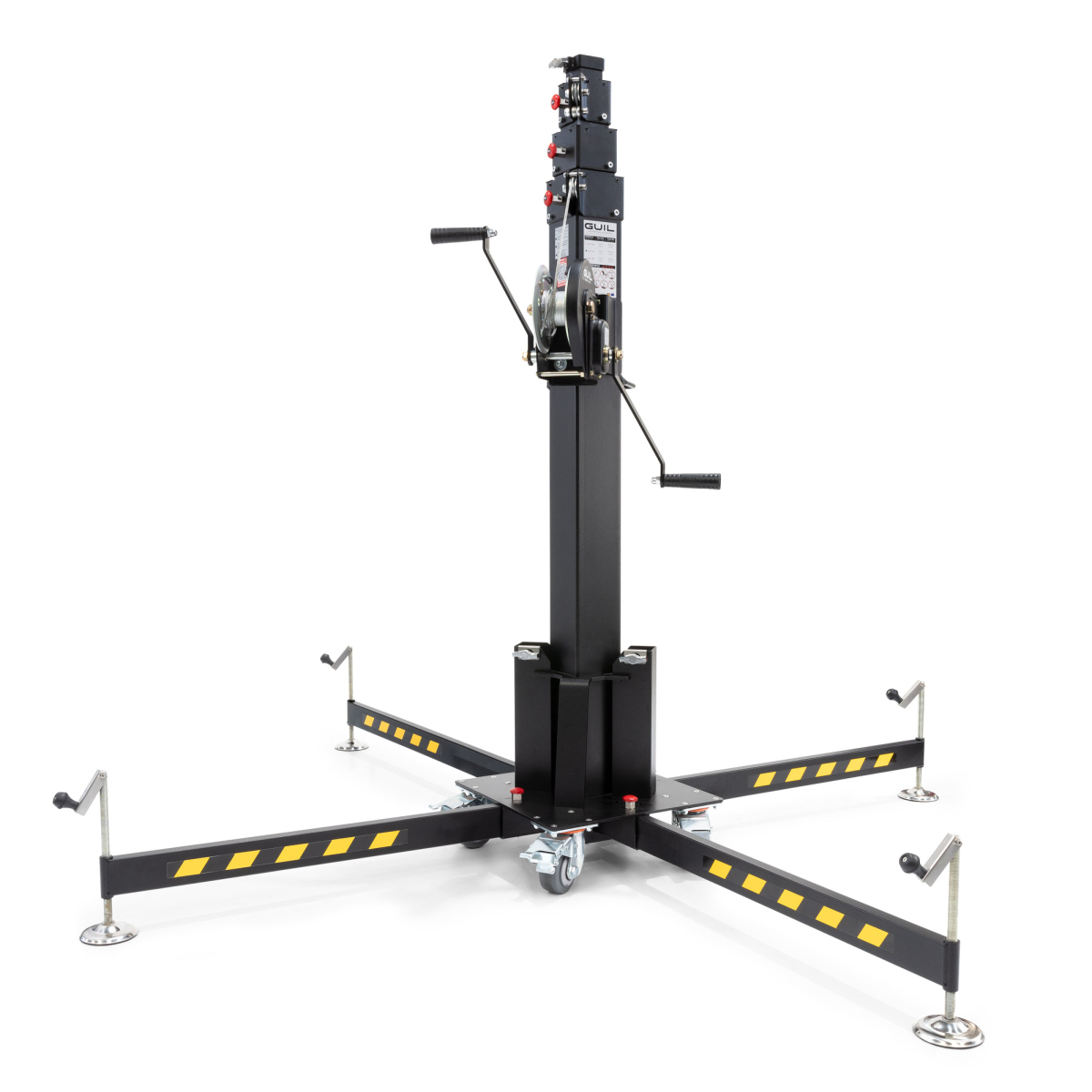

Tour de levage télescopique GUIL ELC-775

Caractéristiques GUIL ELC-775

• Double système de sécurité combinant treuil auto-freinant et verrouillage automatique ASB
• Levage télescopique de charges de 25 à 270 kg sans effort grâce à la double manivelle
• Pieds amovibles avec vérins de mise à niveau et niveau à bulle pour un aplomb parfait sur sol irrégulier
• Base compacte de 45 x 45 cm une fois pliée pour un stockage et un transport facilités

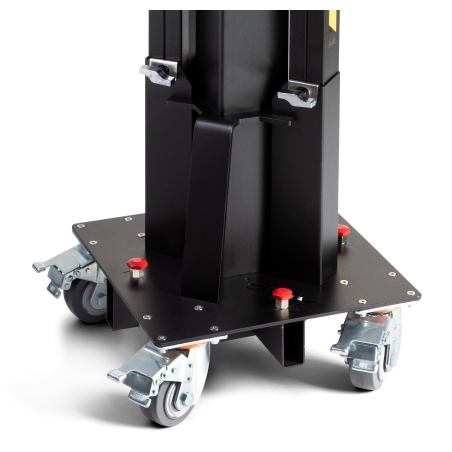

• Quatre roulettes avec freins et roulements pour un déplacement fluide et un positionnement stable
• Stabilisateurs rectangulaires renforcés avec disques chromés et caoutchouc antidérapant
• Ajustement mécanique des sections pour éliminer le jeu et garantir la précision du levage
• Câble anti-torsion surdimensionné 3/1 avec âme en acier et bague de renfort en section haute
• Poulies autolubrifiées et peinture époxy spéciale pour utilisation en extérieur
• Adaptateur mâle de 55 mm de diamètre compatible avec les accessoires standards du secteur événementiel

Informations techniques GUIL ELC-775

• Hauteur maximale de levage : 5,22 m
• Capacité de charge maximale : 270 kg
• Charge minimale requise : 25 kg
• Hauteur minimale de charge : 1,77 m
• Poids net de la tour : 100 kg
• Dimensions pliées : hauteur 1,77 m, base 45 x 45 cm
• Dimensions de transport : hauteur 1,77 m, base 47 x 48 cm
• Emprise au sol en position déployée : diamètre 223 cm
• Matériau principal : acier avec peinture époxy extérieure
• Adaptateur mâle de 55 mm de diamètre
• Conformité : directive machines 2006/42/CE, DGUV 17 et 18, DGUV 115-002, DIN EN 17206
• Quatre roues avec freins et roulements, fixation par plaque à 4 vis
• Câble anti-torsion 3/1 surdimensionné avec âme en acier

Les points clés du ELC-775 GUIL

Sécurité et systèmes de protection de la tour de levage GUIL ELC-775

La tour de levage GUIL ELC-775 repose sur un double dispositif de sécurité qui la distingue dans le secteur du levage scénique et événementiel. Le treuil auto-freinant à double manivelle empêche tout recul de la charge une fois la hauteur souhaitée atteinte. Dès que l'opérateur cesse d'actionner le levier, le mécanisme de freinage se déclenche automatiquement et immobilise la charge en position. Ce fonctionnement mécanique fiable ne dépend d'aucune source d'énergie électrique, ce qui réduit les risques de défaillance lors des opérations de levage sur site. Pour les professionnels du spectacle et de l'installation technique, cette fiabilité constitue un critère essentiel dans le choix d'un élévateur de charges.

Le système ASB (Automatic Safety Blocking) constitue le second niveau de protection de la tour de levage. Ce mécanisme de fermeture à glissière avec épingles de sûreté intervient dans le cas extrême d'une rupture de câble. Il bloque alors immédiatement la section télescopique concernée et empêche tout mouvement incontrôlé de la charge. Cette redondance de sécurité garantit que même en situation de défaillance matérielle, la charge reste maintenue en position. La combinaison de ces deux systèmes répond aux exigences de sécurité les plus strictes du secteur événementiel et scénique professionnel, conformément aux normes DGUV et à la directive machines européenne 2006/42/CE.

La GUIL ELC-775 est certifiée conforme à un ensemble complet de normes et réglementations européennes, incluant les règlements DGUV 17 et 18, le règlement DGUV 115-002, la norme DIN EN 17206 qui remplace la DIN 56950-1, ainsi que la directive machines 2006/42/CE. Ces certifications attestent de la conformité de la tour aux exigences de solidité, de maniabilité et de sécurité requises pour le levage professionnel de charges lourdes. Chez Energyson, nous vérifions systématiquement la validité de ces certifications pour chaque tour de levage distribuée.

Construction et matériaux de la tour de levage télescopique GUIL ELC-775

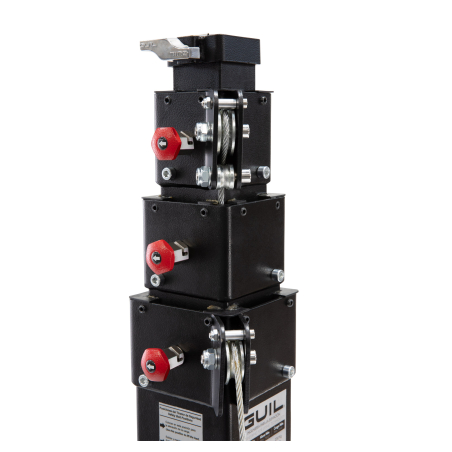

La structure de la tour de levage GUIL ELC-775 est entièrement réalisée en acier, assemblée avec des équipements de soudage avancés qui garantissent une résistance mécanique optimale. Le câble utilisé est un modèle anti-torsion de type 3/1 surdimensionné avec âme en acier, complété par une bague de renfort dans la dernière section télescopique. Ce choix de câblage offre une longévité supérieure et une résistance accrue aux contraintes répétées de levage. La qualité de fabrication de la structure acier constitue un facteur déterminant pour la durée de vie et la sécurité d'une tour de levage utilisée en contexte professionnel événementiel ou scénique.

Un ajustement mécanique intégré permet d'éliminer le jeu entre les différentes sections télescopiques de la tour. Cette précision d'assemblage assure un déploiement fluide et un guidage sans à-coups de la charge pendant toute la course de levage. Les poulies autolubrifiées réduisent les frottements et l'usure, limitant ainsi les besoins de maintenance. La peinture époxy spéciale appliquée sur l'ensemble de la structure protège la tour contre la corrosion et les intempéries, autorisant une utilisation en extérieur sans dégradation prématurée. Ces caractéristiques font de la GUIL ELC-775 une tour de levage conçue pour un usage intensif sur le long terme.

Les stabilisateurs rectangulaires renforcés sont équipés de disques chromés et de patins en caoutchouc antidérapant, assurant une assise stable sur tous types de surfaces. Un niveau à bulle intégré permet de vérifier et corriger l'aplomb vertical de la tour avant chaque utilisation. Les pieds amovibles avec vérins de mise à niveau compensent les irrégularités du sol, un avantage concret pour les installations en extérieur ou sur des plateaux techniques non plans. L'ensemble de ces détails de construction traduit une approche exigeante de la fabrication industrielle appliquée au levage scénique.

Transport et mise en place de la tour de levage GUIL ELC-775

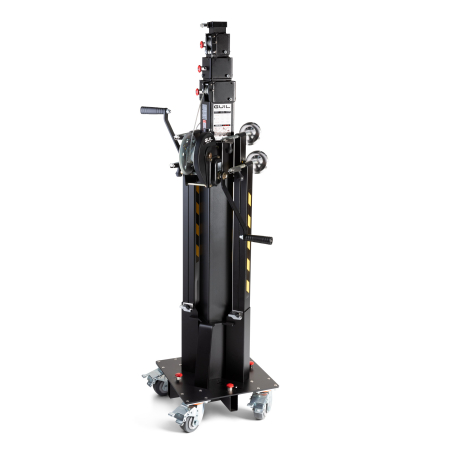

La GUIL ELC-775 présente des dimensions de transport compactes malgré sa capacité de levage élevée. Une fois repliée, la tour mesure 1,77 m de hauteur avec une base de seulement 47 x 48 cm, ce qui permet de la charger dans un utilitaire standard ou un camion de tournée événementielle. Quatre roulettes équipées de freins et de roulements facilitent le déplacement de la tour sur le site d'installation. Malgré un poids net de 100 kg, la mobilité est assurée par ces roues directionnelles qui permettent à un opérateur seul de positionner la tour avec précision. La fixation des roues à la base se fait au moyen d'une plaque avec quatre vis, garantissant une liaison solide pendant le transport.

Une fois sur site, le déploiement de la tour de levage télescopique GUIL ELC-775 se fait mécaniquement par le treuil à double manivelle. Les pieds amovibles se déploient pour atteindre une emprise au sol de 223 cm de diamètre, assurant une stabilité proportionnée à la hauteur de levage maximale de 5,22 m. Les vérins de mise à niveau sur chaque pied permettent un réglage fin de la verticalité, contrôlé par le niveau à bulle intégré. Cette procédure de mise en place, bien maîtrisée par les techniciens formés, ne nécessite aucune alimentation électrique, ce qui simplifie considérablement la logistique d'installation sur les lieux de spectacle, les plateaux de tournage ou les sites événementiels.

Capacité de charge et plage de levage de la tour GUIL ELC-775

La tour de levage GUIL ELC-775 couvre une plage de charge allant de 25 à 270 kg, ce qui englobe la majorité des équipements techniques utilisés dans le spectacle vivant, l'événementiel et l'installation audiovisuelle. Cette capacité permet de lever des projecteurs d'éclairage, des enceintes acoustiques, des structures de décor ou des équipements vidéo jusqu'à une hauteur maximale de 5,22 m. La hauteur minimale de charge de 1,77 m correspond à la hauteur de la tour en position repliée, offrant ainsi une course utile significative. L'adaptateur mâle de 55 mm de diamètre assure la compatibilité avec les fourches et plateaux de levage standards du secteur professionnel.

La charge minimale de 25 kg est une spécification importante car elle garantit un fonctionnement correct du système de câble et des mécanismes de sécurité. Le treuil auto-freinant à double manivelle offre un contrôle progressif de la montée et de la descente, permettant un positionnement précis de la charge à n'importe quelle hauteur intermédiaire entre 1,77 et 5,22 m. Cette précision de positionnement est particulièrement appréciée par les techniciens lumière et son qui doivent ajuster la hauteur de leurs équipements en fonction de la configuration de chaque lieu. La robustesse du câble anti-torsion surdimensionné garantit une fiabilité constante sur l'ensemble de la plage de charge.

Pourquoi choisir la tour de levage GUIL ELC-775 pour le levage scénique professionnel ?

La tour de levage GUIL ELC-775 se distingue par sa combinaison de capacité de charge élevée et de compacité en position repliée. Avec 270 kg de charge maximale à 5,22 m de hauteur, elle couvre les besoins de la plupart des installations scéniques et événementielles professionnelles sans nécessiter de motorisation électrique. Le choix d'un fonctionnement entièrement mécanique via le treuil auto-freinant à double manivelle élimine la dépendance à une source d'alimentation sur site et réduit les points de défaillance potentiels. La double sécurité assurée par le treuil et le système ASB place cette tour parmi les solutions de levage les plus sûres du marché pour le secteur événementiel.

L'investissement dans une tour de levage GUIL ELC-775 répond à une logique de durabilité et de polyvalence. La construction tout acier avec peinture époxy, les poulies autolubrifiées et le câble anti-torsion surdimensionné assurent une longévité de service en conditions d'utilisation intensive. La conformité aux normes européennes DGUV, DIN EN 17206 et directive machines 2006/42/CE garantit la recevabilité de la tour lors des contrôles de sécurité obligatoires sur les lieux de spectacle et d'événement. Energyson accompagne les professionnels dans le choix, la mise en service et le suivi technique de cette tour de levage, en s'appuyant sur une connaissance approfondie des exigences du terrain.

Comment installer et utiliser la tour de levage GUIL ELC-775 en toute sécurité ?

L'installation de la tour de levage GUIL ELC-775 suit une procédure méthodique qui commence par le positionnement de la base sur le lieu d'utilisation à l'aide des quatre roulettes freinées. Une fois en place, les pieds amovibles sont déployés pour atteindre l'emprise au sol de 223 cm de diamètre. Les vérins de mise à niveau sur chaque pied permettent de compenser les irrégularités du sol, et l'opérateur vérifie l'aplomb vertical à l'aide du niveau à bulle intégré. Les roulettes sont ensuite verrouillées par leurs freins et la base est sécurisée au moyen de la plaque de fixation à quatre vis. Cette préparation minutieuse est indispensable avant toute opération de levage.

L'utilisation du treuil à double manivelle permet une montée progressive et contrôlée de la charge. Le mécanisme auto-freinant assure l'immobilisation instantanée dès que l'opérateur relâche le levier. Le système ASB intervient automatiquement comme sécurité de dernier recours en cas de rupture de câble, bloquant la section télescopique concernée. Il est impératif de respecter les limites de charge entre 25 et 270 kg et de ne jamais utiliser cette tour pour le levage de personnes, conformément aux spécifications du fabricant GUIL. Energyson recommande une vérification régulière du câble, des poulies et des mécanismes de freinage pour maintenir le niveau de sécurité optimal de la tour de levage.

Notre avis d'expert Energyson sur le ELC-775

La tour de levage GUIL ELC-775 fait partie des références que nous recommandons régulièrement aux techniciens événementiels et aux compagnies de spectacle qui recherchent une solution de levage fiable et autonome en énergie. La qualité de fabrication de la structure acier et la robustesse du câble anti-torsion surdimensionné se vérifient à l'usage : les tours GUIL que nous suivons en service après-vente présentent une usure limitée même après plusieurs années d'exploitation intensive. Le double système de sécurité treuil auto-freinant et ASB est un atout concret qui rassure les responsables sécurité sur les sites de spectacle. Comparée à des tours de levage concurrentes comme les modèles Fenix ou VMB, la GUIL ELC-775 offre un rapport charge maximale et compacité en position repliée particulièrement intéressant dans cette gamme de prix.

Nous orientons cette tour vers les techniciens et installateurs professionnels qui interviennent sur des événements de moyenne à grande envergure, nécessitant le levage de structures d'éclairage, de sonorisation ou de décor jusqu'à 5,22 m. La charge maximale de 270 kg couvre la quasi-totalité des configurations courantes. Le fonctionnement purement mécanique est un avantage indéniable pour les interventions en extérieur ou sur des sites où l'alimentation électrique est limitée. Pour un DJ ou un petit prestataire événementiel, la GUIL ELC-505 ou un modèle plus léger pourrait suffire, mais pour un parc de matériel professionnel amené à travailler sur des productions variées, la ELC-775 représente un choix pertinent et durable que notre équipe technique recommande sans réserve.

"La GUIL ELC-775 est une tour de levage que nous déployons en confiance sur les sites les plus exigeants, sa double sécurité et sa construction acier en font un outil fiable pour le levage scénique professionnel." – Julien, technicien levage et structure, Energyson (spécialiste équipements scéniques et événementiels)
