GUIL
ELC-785

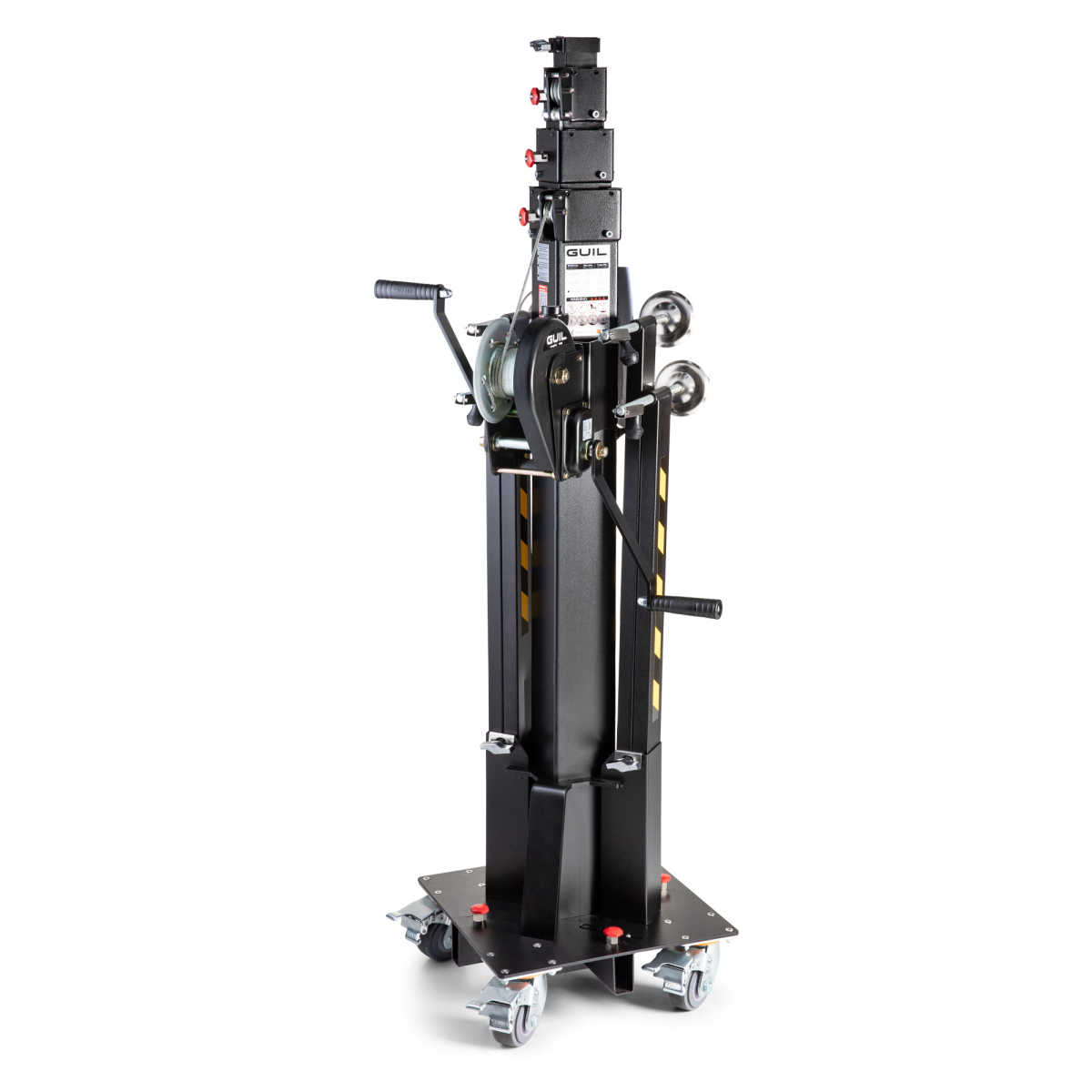

Tour de levage télescopique GUIL ELC-785

Caractéristiques GUIL ELC-785

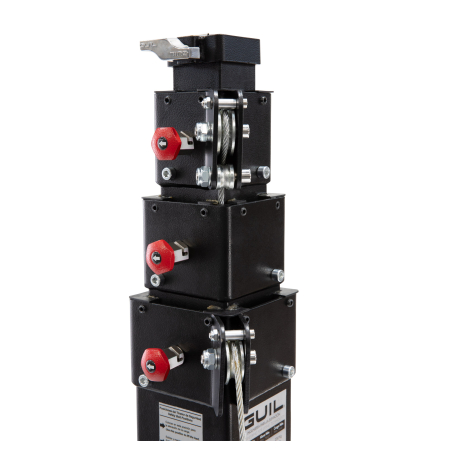

• Système de verrouillage automatique ASB avec épingles de sûreté pour bloquer la section en cas de rupture de câble
• Treuil auto-freinant à double manivelle empêchant le recul de la charge
• Poulies autolubrifiées pour un fonctionnement fluide et durable
• Ajustement mécanique intégré pour éliminer le jeu entre les sections télescopiques
• Stabilisateurs rectangulaires renforcés avec disques chromés et caoutchouc antidérapant
• Niveau à bulle intégré pour le réglage vertical précis de la tour
• Câble anti-torsion 3/1 surdimensionné avec âme en acier
• Peinture époxy spéciale adaptée à une utilisation en extérieur

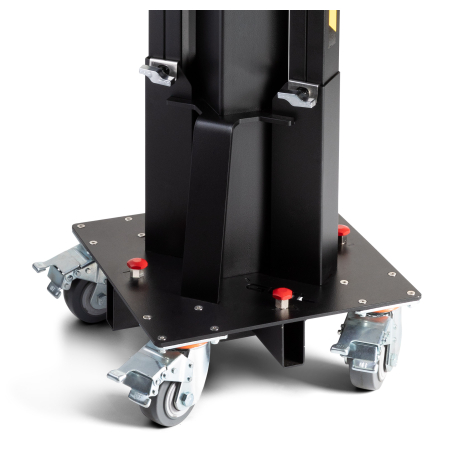

• Pieds amovibles et base équipée de roulettes pour faciliter le transport
• Bague de renfort dans la dernière section pour une rigidité accrue

Informations techniques GUIL ELC-785

• Hauteur maximale déployée : 5,22 m
• Charge maximale admissible : 300 kg
• Poids net de la tour : 102,5 kg
• Hauteur une fois pliée : 1,77 m
• Dimensions du socle plié : 45 x 45 cm
• Diamètre des adaptateurs : 55 mm
• Matériau principal : acier
• Fixation des roues : plaque avec 4 vis
• Conformité : DGUV 17 et 18, DGUV 115-002, DIN EN 17206, directive 2006/42/CE
• Type de chargement : par le haut

Les points clés du ELC-785 GUIL

Capacité de levage et performance de la tour télescopique GUIL ELC-785

La tour de levage télescopique GUIL ELC-785 est conçue pour soulever des charges allant jusqu'à 300 kg à une hauteur maximale de 5,22 m. Cette capacité en fait un équipement de levage professionnel adapté à l'installation de structures d'éclairage scénique, de systèmes de sonorisation et d'écrans pour les événements. Le chargement s'effectue par le haut, ce qui permet une mise en place efficace des éléments techniques sans nécessiter de moyens de levage supplémentaires. La construction en acier garantit une rigidité structurelle essentielle pour supporter des charges lourdes en toute sécurité.

Le treuil auto-freinant à double manivelle assure un contrôle précis lors de la montée et de la descente. Ce mécanisme empêche tout recul involontaire de la charge en bloquant automatiquement la position dès que l'opérateur cesse d'actionner la manivelle. Cette caractéristique technique réduit la fatigue de l'utilisateur et sécurise chaque manipulation. Le câble anti-torsion 3/1 surdimensionné avec âme en acier renforce la fiabilité du système de levage en évitant les déformations et l'usure prématurée lors des utilisations intensives en conditions professionnelles.

La bague de renfort placée dans la dernière section télescopique contribue à maintenir la stabilité de la tour à pleine extension. L'ajustement mécanique intégré élimine le jeu entre les sections, ce qui garantit un déploiement fluide et une tenue de charge constante. Ces caractéristiques techniques font de la GUIL ELC-785 une solution de levage adaptée aux exigences des techniciens événementiels et des installateurs professionnels recherchant un matériel fiable et conforme aux normes DGUV 17 et 18.

Sécurité et conformité de la tour de levage GUIL ELC-785

La sécurité constitue un élément central de la conception de la tour GUIL ELC-785. Le système ASB (Automatic Locking Safety System) fonctionne comme un mécanisme de fermeture à glissière doté d'épingles de sûreté. En cas de rupture de câble, ce dispositif bloque immédiatement la section concernée et empêche tout mouvement de la charge. Ce système automatique intervient sans action de l'opérateur, ce qui représente une protection passive permanente lors de chaque opération de levage. Les poulies autolubrifiées complètent cette architecture de sécurité en assurant un fonctionnement régulier et en réduisant l'usure des composants mécaniques.

La GUIL ELC-785 répond aux exigences réglementaires européennes les plus strictes en matière de levage de charges. Elle est conforme au règlement DGUV 17 et 18, à la règle DGUV 115-002, à la norme DIN EN 17206 qui remplace la DIN 56950-1, ainsi qu'à la directive machines 2006/42/CE. Ces certifications attestent que la tour a été testée et validée selon des protocoles rigoureux couvrant la résistance structurelle, la stabilité et la fiabilité des systèmes de sécurité. Energyson garantit la conformité de chaque unité livrée avec la documentation technique correspondante.

Il est essentiel de noter que les tours ELC ne sont pas conçues pour le levage de personnes. Leur usage est strictement réservé au levage de matériel technique. Le respect de cette consigne, associé à une vérification régulière des éléments de sécurité, garantit une utilisation conforme et pérenne de l'équipement. Les certificats fournis par GUIL sont conformes à la réglementation européenne en vigueur.

Transport, encombrement et mise en place de la tour télescopique GUIL ELC-785

La tour de levage GUIL ELC-785 a été conçue pour faciliter le transport et la mise en place sur site. Une fois pliée, elle mesure 1,77 m de hauteur avec un socle de 45 x 45 cm, ce qui permet son chargement dans la plupart des véhicules utilitaires. Avec un poids net de 102,5 kg, elle reste manipulable par une équipe technique réduite. Les pieds amovibles et la base équipée de roulettes simplifient les déplacements au sol, que ce soit en salle de spectacle, sur un plateau de tournage ou lors d'un montage événementiel en extérieur.

Les roues se fixent au moyen d'une plaque avec quatre vis, offrant une fixation solide et un démontage rapide. Cette modularité permet d'adapter la configuration de la tour en fonction des conditions du lieu. Les stabilisateurs rectangulaires renforcés avec disques chromés et caoutchouc antidérapant assurent une assise stable sur des surfaces variées. Le niveau à bulle intégré facilite le réglage vertical de la tour avant chaque utilisation, ce qui est indispensable pour garantir la sécurité et la verticalité lors du levage de charges lourdes.

La peinture époxy spéciale appliquée sur la structure en acier protège la tour contre la corrosion et les intempéries. Cette finition permet une utilisation en extérieur sans dégradation prématurée du revêtement. L'ensemble de ces caractéristiques de conception fait de la GUIL ELC-785 une tour de levage mécanique pensée pour les professionnels qui enchainent les montages et démontages sur différents sites, avec un besoin constant de rapidité et de fiabilité.

Conception et durabilité de la tour de levage mécanique GUIL ELC-785

La construction de la GUIL ELC-785 fait appel aux équipements de soudage les plus avancés, garantissant des assemblages résistants et durables. La structure entièrement en acier offre une solidité adaptée aux contraintes du levage professionnel. Chaque section télescopique bénéficie d'un ajustement mécanique qui élimine le jeu et assure un déploiement sans à-coups. Le câble anti-torsion 3/1 avec âme en acier est surdimensionné par rapport aux exigences minimales, ce qui prolonge sa durée de vie et maintient la sécurité sur le long terme.

Les adaptateurs de 55 mm de diamètre permettent la fixation de différents accessoires et supports en tête de tour, ce qui rend l'ELC-785 compatible avec de nombreuses configurations scéniques et techniques. Cette polyvalence est renforcée par la conception modulaire des pieds amovibles, qui offrent la possibilité de configurer la tour selon les besoins spécifiques de chaque installation. La qualité des matériaux et des finitions contribue à réduire les besoins de maintenance et à maintenir les performances dans la durée.

Le choix d'une tour mécanique plutôt qu'électrique présente des avantages en termes de simplicité d'utilisation et de maintenance réduite. Le treuil à double manivelle ne nécessite aucune alimentation électrique, ce qui permet une utilisation autonome dans des environnements dépourvus de raccordement. Cette indépendance énergétique, associée à la robustesse de la construction, positionne la GUIL ELC-785 comme un investissement durable pour les entreprises de prestation événementielle et les lieux de spectacle permanents.

Pourquoi choisir la tour de levage GUIL ELC-785 pour vos installations événementielles ?

La tour de levage GUIL ELC-785 répond aux exigences des professionnels de l'événementiel qui recherchent un équipement de levage fiable, conforme et performant. Sa capacité de 300 kg à 5,22 m couvre les besoins courants d'installation d'éclairages, de sonorisation et de structures scéniques. Le double système de sécurité ASB et treuil auto-freinant la distingue des modèles d'entrée de gamme en offrant une protection redondante contre les risques de chute de charge. La conformité aux normes DGUV et DIN EN 17206 facilite les démarches administratives liées aux contrôles de sécurité sur les lieux de spectacle.

Comparée à des solutions de levage motorisées, la tour mécanique GUIL ELC-785 ne nécessite ni alimentation électrique ni maintenance de composants électroniques. Cette simplicité se traduit par une disponibilité accrue et des coûts d'exploitation réduits. Son poids de 102,5 kg et son encombrement plié de 1,77 m la rendent transportable dans un véhicule utilitaire standard. Les techniciens apprécient la rapidité de montage permise par les roulettes, les pieds amovibles et le niveau à bulle intégré. Energyson accompagne chaque acquisition avec une documentation technique complète et un support après-vente adapté aux professionnels du spectacle.

Comment assurer la stabilité et la sécurité de la tour de levage GUIL ELC-785 sur site ?

La stabilité de la tour GUIL ELC-785 repose sur plusieurs dispositifs complémentaires. Les stabilisateurs rectangulaires renforcés, équipés de disques chromés et de caoutchouc antidérapant, assurent une assise ferme sur des sols variés, qu'il s'agisse de béton, de parquet de scène ou de surfaces extérieures. Le niveau à bulle intégré permet de vérifier la verticalité de la tour avant chaque mise en charge. Il est recommandé de procéder à ce réglage systématiquement, même sur des surfaces apparemment planes, pour garantir la répartition correcte des efforts dans la structure.

La sécurité en exploitation repose sur le fonctionnement combiné du treuil auto-freinant et du système ASB. Le treuil bloque automatiquement la charge à la hauteur souhaitée dès que l'opérateur cesse de tourner la manivelle, ce qui élimine le risque de descente involontaire. Le système ASB intervient en cas d'incident grave comme une rupture de câble, en bloquant mécaniquement la section de la tour. La vérification régulière de l'état du câble anti-torsion, des épingles de sûreté et des poulies autolubrifiées fait partie des bonnes pratiques recommandées par GUIL et Energyson pour maintenir le niveau de sécurité tout au long de la durée de vie de l'équipement.

Notre avis d'expert Energyson sur le ELC-785

La tour de levage GUIL ELC-785 se distingue par la qualité de sa construction et la fiabilité de ses systèmes de sécurité. Le double dispositif ASB et treuil auto-freinant constitue un atout technique que l'on retrouve rarement sur des tours de levage dans cette gamme de charge. L'ajustement mécanique entre les sections télescopiques supprime les vibrations et le jeu latéral, ce qui procure une sensation de solidité rassurante lors des opérations de levage. La finition en peinture époxy résiste bien aux conditions de tournée, et le câble surdimensionné avec âme acier supporte les cycles de montage et démontage répétés sans signe d'usure prématurée.

Face à des tours de levage télescopiques concurrentes comme la Fenix Stage ELC-500, la GUIL ELC-785 offre une charge maximale supérieure et un système de verrouillage automatique plus complet. Son poids de 102,5 kg reste raisonnable pour une capacité de 300 kg à 5,22 m. Nous la recommandons aux techniciens événementiels et aux sociétés de prestation qui interviennent régulièrement sur des installations de sonorisation et d'éclairage scénique nécessitant un levage fiable et conforme. Pour les utilisateurs occasionnels ou les charges inférieures à 150 kg, un modèle plus léger de la gamme GUIL pourrait suffire.

"La GUIL ELC-785 est une tour de levage que nous recommandons régulièrement pour les installations scéniques exigeantes, grâce à son double système de sécurité et sa robustesse éprouvée sur le terrain." – Julien, technicien conseil, Energyson (levage et structures événementielles)

FAQ sur la tour de levage GUIL ELC-785
