Tascam
LM-8ST

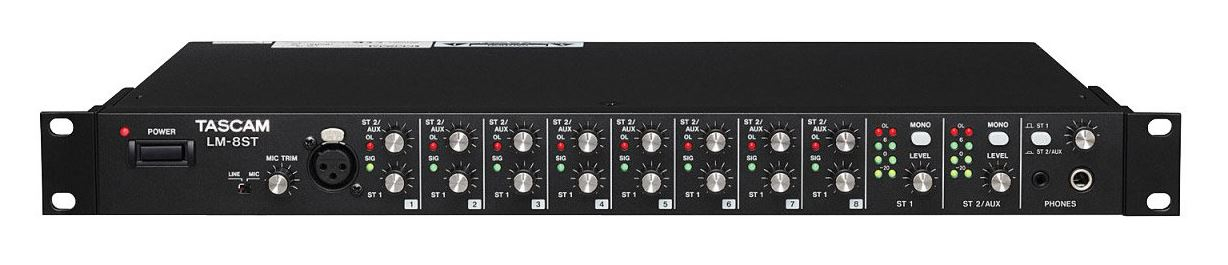

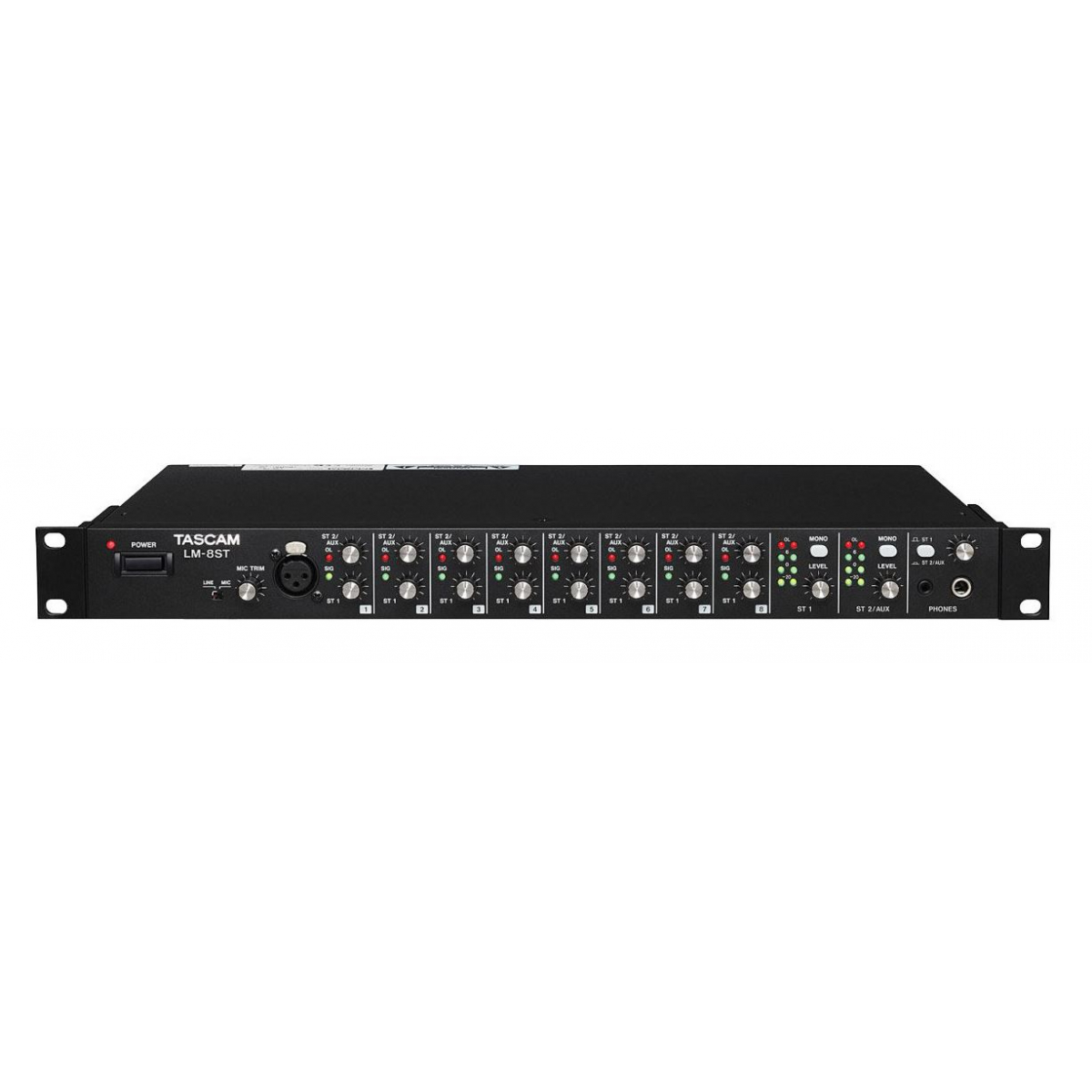

Mixeur Entrées ligne 8 sources stéréo. Sortie stéréo. Connecteur Bus. LM-8ST Tascam

Le LM-8ST Tascam permet d'assigner indépendamment 8 sources stéréo au niveau ligne - lecteur de CD, baladeur MP3, tuner, instrument de musique... à une paire de sorties stéréo. En ce qui concerne cette seconde sortie, l'utilisateur peut choisir une assignation avant ou après réglage de niveau. Des potentiomètres de réglage de niveau d'entrée, de sortie, et des indicateurs de niveau permettent de contrôler tous les signaux. Une entrée micro en face avant est prévue pour des annonces par exemple. Des entrées et sorties sur le bus Master sont disponibles afin de cascader plusieurs appareils si désiré.

Le LM-8ST possède un boîtier métallique robuste, d'1 U de rack, avec alimentation intégrée (pas de bloc secteur), pour des années de connexion sûre et fiable.

• Mixeur stéréo au niveau ligne, grande souplesse d’assignation des signaux
• Solution idéale pour les installations dans les salles de réunion ou de conférences, les clubs de gymnastique/centres de remise en forme, les restaurants, les lieux de culte, ou en musique (mix claviers stéréo ou prémix stéréo sur scène), etc.
• 8 entrées stéréo, pour sources telles que lecteurs de CD, baladeurs MP3, tuners, sorties de téléviseurs ou de magnétoscopes, etc. (sur jack symétrique TRS)
• Entrée micro/ligne supplémentaire sur XLR en face avant pour le canal 1, pour annonces etc.
• 2 entrées stéréo (ST1 et ST2/AUX, balanced XLR / unbalanced RCA)
• Chaque signal d’entrée stéréo peut être mixé indépendamment sur chaque sortie stéréo :

ST1 : le signal d’entrée est envoyé sur la sortie ST1.
ST2 : Le signal est prélevé avant le potentiomètre de réglage de niveau ST1 (‘pre fader’), puis envoyé sur la sortie ST2/AUX.
AUX : Le signal est prélevé après le potentiomètre de réglage de niveau ST1 (‘post fader’), puis envoyé sur la sortie ST2/AUX.

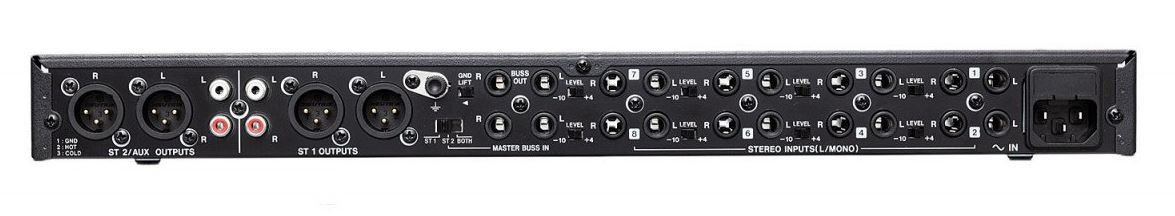

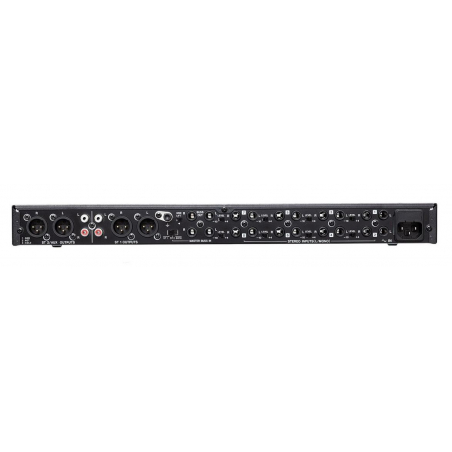

Les sélecteurs pour choix ST2/AUX par canal se trouvent sur le panneau arrière

• Choix du niveau d’entrée (+4 dBu / –10 dBV) par canal, sur le panneau arrière
• Indicateurs LED de présence de signal et d’écrêtage sur chaque canal casque
• Indicateur de niveau 2 x 4 LED sur chaque sortie
• Commutateur mono sur chaque sortie stéréo
• Sortie casque haute puissance, avec réglage de niveau et choix de la source (ST1, ST2/AUX)
• Entrée et sortie symétriques pour bus Master (entrée : choix possible entre ST1, ST2/AUX et Mix) pour connexion en cascade de plusieurs appareils
• Borne de masse et sélecteur de levage de masse (ground lift) sur le panneau arrière
• Remplacement du fusible facile
• Boîtier rackable 1 U

Caractéristiques techniques LM-8ST Tascam :

Entrées et sorties audio

Entrée micro
XLR (symétrique)
Impédance d’entrée : 2,4 kΩ
Niveau nominal d’entrée : de -58 dBu (soit 1 mV) à -12 dBu (soit 195 mV)
Niveau maximal d’entrée : +10 dBu (soit 2,45 V)

Entrées stéréo
Jack 6,35 mm TRS (symétrique)
Impédance : 56 kΩ
Niveau nominal d’entrée : +4 dBu (soit 1,23 V)
Niveau maximal d’entrée : +24 dBu (soit 12,3 V)

Entrée bus Master

Jack 6,35 mm TRS (symétrique)
Impédance d’entrée : 56 kΩ
Niveau nominal d’entrée : +4 dBu (soit 1,23 V)
Niveau maximal d’entrée : +24 dBu (soit 12,3 V)

Sorties ST1, ST2/AUX

XLR (symétrique)
Impédance de sortie : 94 Ω
Niveau nominal de sortie : +4 dBu (soit 1,23 V)
Niveau maximal de sortie : +24 dBu (soit 12,3 V)

Sorties ST1, ST2/AUX

RCA (asymétrique)
Impédance de sortie : 200 Ω
Niveau nominal de sortie : -10 dBV (soit 0,3V)
Niveau maximal de sortie : +10 dBV (soit 3,16 V)

Sortie bus

Jack 6,35 mm TRS (symétrique)
Impédance de sortie : 94 Ω
Niveau nominal de sortie : +4 dBu (1.23 V)
Niveau maximal de sortie : +24 dBu (12.3 V)

Sortie casque

Jack 6,35 mm stéréo, mini-jack 3,5 mm stéréo
Puissance maximale 2 x 250 mW (sur 32 Ω)

Caractéristiques audio

Réponse en fréquence  : 20 Hz–50 kHz, ±3 dB (sortie PHONES), 10 Hz–100 kHz, ±3 dB (sortie BUSS)
Rapport S/B  : ≥ 80 dB (A) (sortie PHONES, 20 kHz LPF), ≥ 80 dB (A) (sortie BUSS, 20 kHz LPF)
Distorsion harmonique : ≤ 0,07% (sortie PHONES, pour une puissance de 2 x 100 mW (sur 32 Ω), filtre passe-haut à 20 Hz et passe-bas à 20 kHz), ≤ 0,03% (sortie BUSS, filtre passe-haut à 20 Hz et passe-bas à 20 kHz)
Séparation des canaux : ≥ 50 dB (A) (sortie PHONES, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω), ≥ 70 dB (A) (sortie BUSS, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω)
Diaphonie : ≥ 65 dB (A) (sortie BUSS, filtre passe-bas à 20 kHz, à 1 kHz, niveau nominal d’entrée et de sortie, sur charge 600 Ω)

Alimentation et autres caractéristiques

Tension secteur  : 10 à 240 V, 50/60 Hz
Consommation : 15 W
Dimensions (LxHxP) : 482 mm x 44 mm x 280 mm
Poids : 3,8 kg
Température d’utilisation : 5 à 35 °C

Livré avec cordon secteur, kit de visserie pour montage en rack
